Beschreibung

nächster Punkt

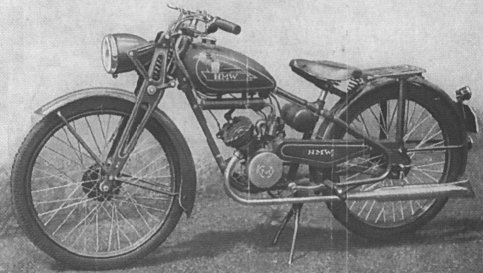

Der Antrieb des HMW-Rades erfolgt durch den weltbekannten 'Fichtel-Sachs-Motor'

Arbeitsweise = Zweitakt
Zylinderinhalt = 98ccm
Leistung = 2,15 PS bei 3000 U/min

Der Motor besitzt:

  1. eine Kupplung
  2. ein Zweiganggetriebe
  3. einen Zünder, welcher gleichzeitig den Lichtstrom für den Scheinwerfer und die Schlußlampe liefert
  4. Tankfassungsvermögen 7 Liter


Der Antrieb

nächster Punkt

erfolgt vom Motor nach dem Hinterrad über eine kräftig dimensionierte Kette. Durch eine zweite Kette kann das Rad mittels Treten wie bei gewöhnlichem Fahrrad fortbewegt werden. Darin liegt der große und ganz aussergewöhnliche Vorteil des Mofas gegenüber dem Motorrad.



Brennstoff

nächster Punkt

Als Brennstoff dient ausschließlich eine Mischung aus Benzin und Öl. Niemals darf Benzin blank gefahren werden! Das führt zur sofortigen Zerstörung des Motors.

Die Benzin-Öl-Mischung erfolgt in der Weise, daß in dem Gefäß befindliche Benzin Öl zugeschüttet wird und dann durch kräftiges Umrühren beides miteinander gut vermischt wird. Das Mischungsverhältniss beträgt bei mittelmäßigem Öl etwa 1:15 und bei gutem Öl 1:20.

Verbrauch: 2 Liter je 100 km



Betrieb

nächster Punkt

Die Lebendsdauer und die Zuverlässigkeit des Sachs-Motors hängen ganz grundsätzlich von der Art und Weise des Einfahrens ab.



Hauptregeln

nächster Punkt

  1. Die Maschine muß die ersten 1200 km (= 25 Liter Kraftstoffverbrauch) 'vorsichtig' eingefahren werden, d. h.
    1. im großen Gang nicht über 30 km/st
    2. im kleinen Gang nicht über 20 km/st
    = Gashebel 1/2 - 2/3 offen
  2. Stets die vorgeschriebene Benzin-Öl-Mischung fahren und die anderen Schmierregeln beachten
  3. Der Sachs-Motor ist keine Rennmaschine. Daher nichts Unmögliches von ihm verlangen.
  4. Kleine Störungen sofort beseitigen
  5. Beim Tanken unbedingt Filterlappen benutzen.


Weiteres Schmieren

nächster Punkt

Am Motor sitzen 2 gut sichtbar angebracht zwei Schmiernippel . Dort preßt man nach jeweils 2000 Fahrkilometer ca. 40 g Fett ein. Dasselbe erfolgt bei den Nippeln der Vorderradfedergabel.

Am Ende der Drahtzüge der Bedienhebel spritzt man Öl an und bewegt dabei die Hebel.



Der Start mit dem HMW-Motorradfahrrad

nächster Punkt

  1. Benzinhahn öffnen
  2. Tupfer am Vergaser niederdrücken, bis Benzin überläuft
  3. Rad besteigen und Gasdrehgriff etwas öffnen
  4. Einschalten des großen Ganges durch Stellen des Schalthebels in die mit 2 bezeichnete Raste.
  5. Auskuppeln durch Anheben des links an der Lenkstange befindlichen Kupplungshebels - gleichzeitig Anheben des daneben befindlichen Dekompressionshebel
  6. Rad in diesem Zustand durch Treten in Bewegung setzten
  7. Kupplungshebel langsam loslassen
  8. Dekompressionshebel loslassen
  9. Weitertreten bis Motor anspringt
  10. Geschwindigkeit mittels Gashebel regulieren


Störungen

nächster Punkt

Erfahrungsgemäß liegen fast alle Störungen an mangelhafter Zündung oder am verschmutzten Vergaser. Sollte beides in Ordnung sein und der Motor trotzdem nicht anspringen, so ist meist das Kurbelgehäuse ersoffen. Dann schraubt man die an der tiefsten Stelle des Kurbelgehäuse angebrachte Ablaßschraube heraus und tritt den Motor kräftig durch. Nach Wiedereinsetzen der Ablaßschraube springt der Motor sicher an.



Garantiebestimmungen

nächster Punkt

Für das von uns gelieferte Motorrad leisten wir Garantie für ordnungsgemäßen Zusammenbau und Verwendung einwandfreien Materials auf die Dauer von 6 Monaten nach Zulassung. Alle während der Garantiezeit entstehenden und auf Material- oder Fabrikationsfehler zurückzuführenden Mängel werden kostenlos in unserem Werk beseitigt, und zwar durch Reparatur oder Lieferung neuer Teile nach unserem Ermessen. Dagegen sind Schäden, durch die natürliche Abnutzung und unsachgemäßer Behandlung entstanden sind, von der Garantie ausgeschlossen, ebenso alle Teile die nicht aus eigener Fabrikation herführen. Alle weitergehenden Ansprüche wegen Mängel der Ware, insbesondere auf Wandlung, Minderung, Schadenersatz ist ausgeschlossen.



Ersatzleistung

nächster Punkt

Fehlerhafte bzw. reparaturbedürftige Teile aus deren Zustand die Ersatzpflicht hervorgeht, werden nur dann nach unserer Wahl kostenlos ersetzt bzw. instandgesetzt, wenn die schadhaften Teile vorher franko eingesandt werden. Die Rücksendung sowie die Verpackung gehen zu Lasten des Empfängers.



Motor

Für den Sachsmotor leistet der Hersteller Garantie für Ordnungsgemäßen Zusammenbau und eine durchschnittliche Leistung von 2 PS pro Motor bei sachgemäßen Einfahren der Maschine unter Verwendung des vorgeschriebenen Kraftstoffes und pfleglicher Behandlung für eine Fahrstrecke von 5000 km nach Zulassung des Motorrades.

Ein Eingriff fremder Personen darf dabei an dem Motor nicht vorgenommen sein !!!

Bei Reklamationen die den Motor mit Zündanlage betreffen, bitten wir unsere verehrten Kunden, sich direkt mit dem Herstellwerk, Werk für Fahradbestandteile, Fichtel & Sachs, Staatliche A.G. der Kraftwagen- und Fahradwerke 'AWTOWELO' ,Reichenbach i.V., in Verbindung zu setzten.
