Anbauanleitung zum Verdeck "KRAUSE-PICCOLO-DUO"

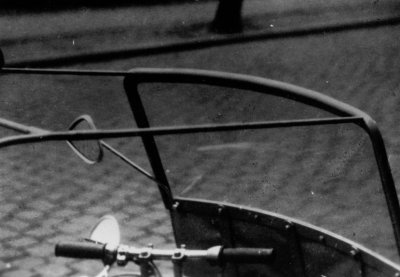

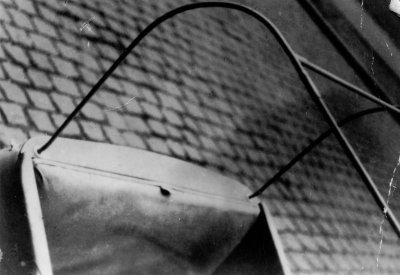

Bevor die Montage der Verdeckteile 1 -7 beginnen kann, ist es erforderlich, den Rahmen der Windschutzscheibe (siehe Bild 1) mit 2 Bohrungen von 6,1 mm Durchmesser zu versehen. In das Bordbrett des Heckteiles (Bild 2) werden 2 Bohrungen 13,5 mm zu Teil 3 angebracht. In diese Bohrungen werden die Bauteile Nr. 2 gesteckt, auf diese nach dem Öffnen des Heckteiles durch Nachvornklappen der Rückenlehne die Bauteile Nr.3 so aufgeschoben, daß der Gewindeansatz von Nr. 2 zur Aufnahme der Mutter M 10 frei wird. Durch Anziehen der Mutter werden beide fest verbunden.

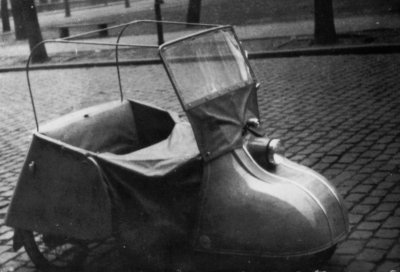

Nun werden die Bauteile 1 links und 1 rechts in diese Aufnahme gesteckt, so daß die beiden Zapfen gegeneinander zeigen; diese dienen zur Aufnahme von Bauteil 4. Schließlich werden in die nach vorn zeigenden Rohröffnungen die Bauteile Nr. 5 gesteckt und die Stiftansätze durch die Bohrungen im Windschutzrahmen geschoben.

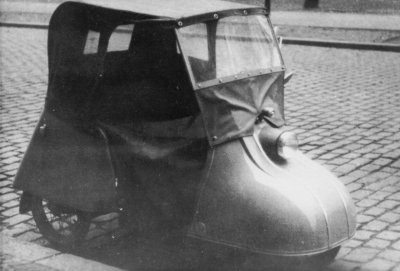

Über das fertige Gestell wird nun die Verdeckplane so gelegt, daß nach dem Straffziehen das Anschrauben der Befestigungswirbel erfolgen kann.

Die Tasche zur Aufbewahrung des gesamten Verdeckes einschließlich Gestell wird im Heckteil an den Verschraubungen befestigt. (Bauteil Nr. 8).
