Ersatzteilkatalog

für den Motorroller
'TR 150 - Troll 1'

Inhaltsverzeichnis

Erläuterungen zum Ersatzteilkatalog
Zusammenfassung der gebräuchlichsten Normteile
Tafel 1a	Rahmen
Tafel 1b	Rahmen
Tafel 2a	Vordergabel
Tafel 2b	Vordergabel
Tafel 3a	Vorderrad
Tafel 3b	Vorderrad

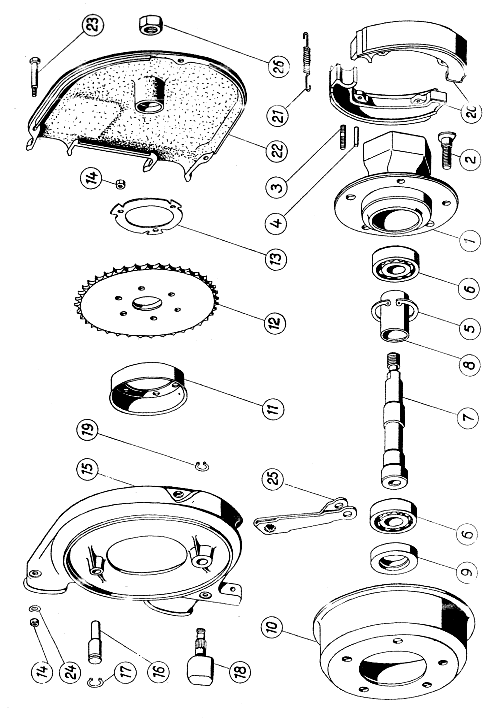

Tafel 4a	Hinterrad
Tafel 4b	Hinterrad

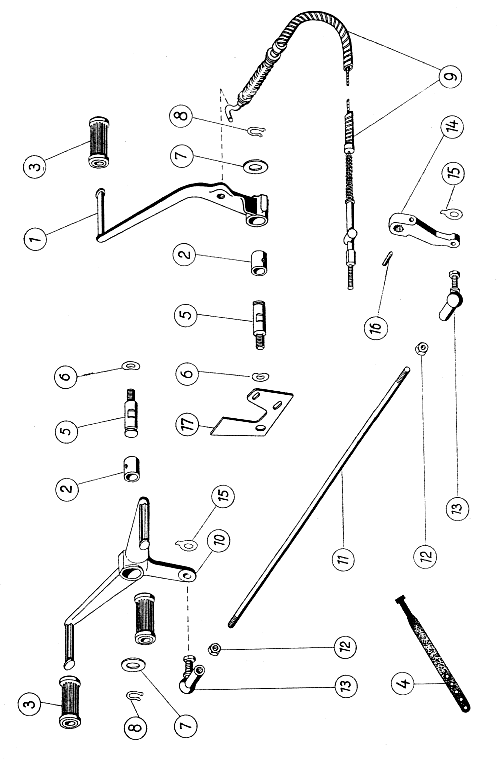

Tafel 5	Schalt- und Bremsanlage

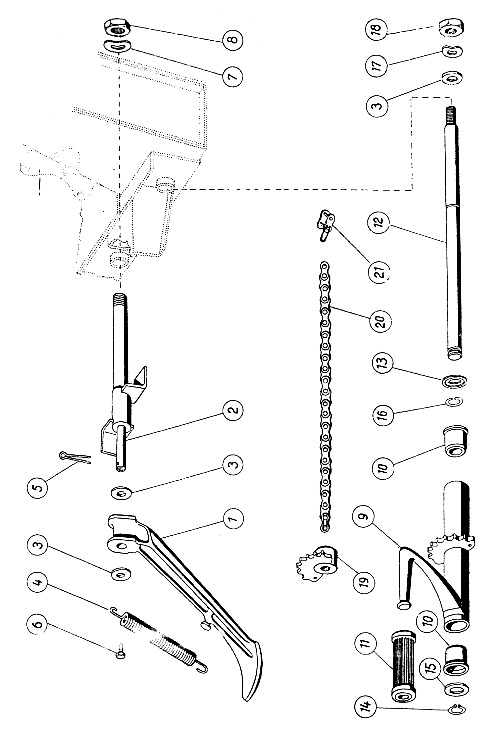

Tafel 6	Seitenstütze - Kickstarter

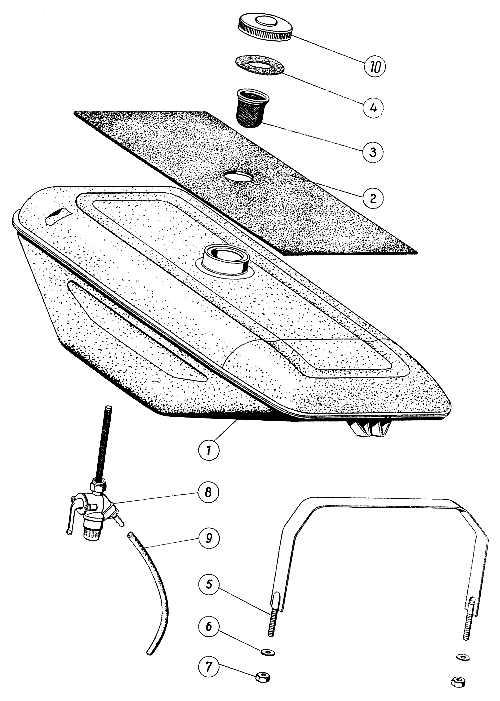

Tafel 7	Kraftstoffbehälter
Tafel 8	Lenker mit Seilzügen
Tafel 9	Auspuffanlage

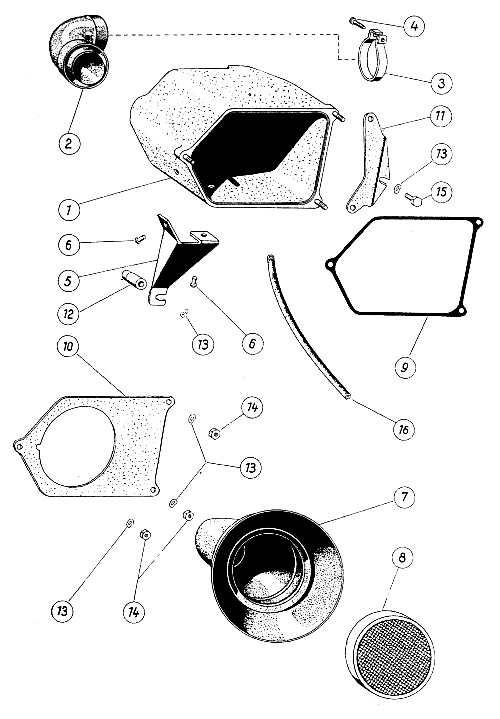

Tafel 10	Ansauggeräuschdämpfer
Tafel 11a	Verkleidung

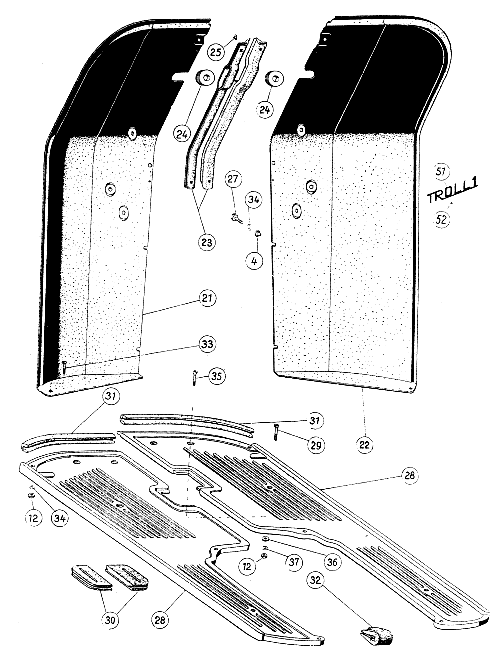

Tafel 11b	Verkleidung
Tafel 11c	Verkleidung
Tafel 12	Seitenschale - links
Tafel 13	Seitenschale - rechts
Tafel 14a	Elektrische Anlage

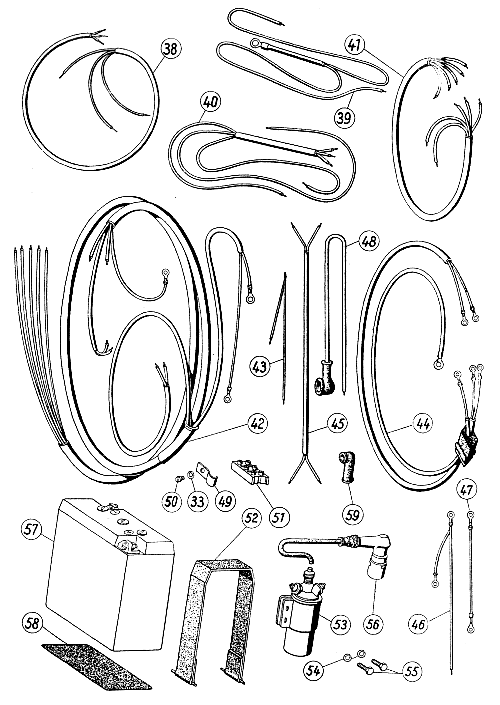

Tafel 14b	Elektrische Anlage

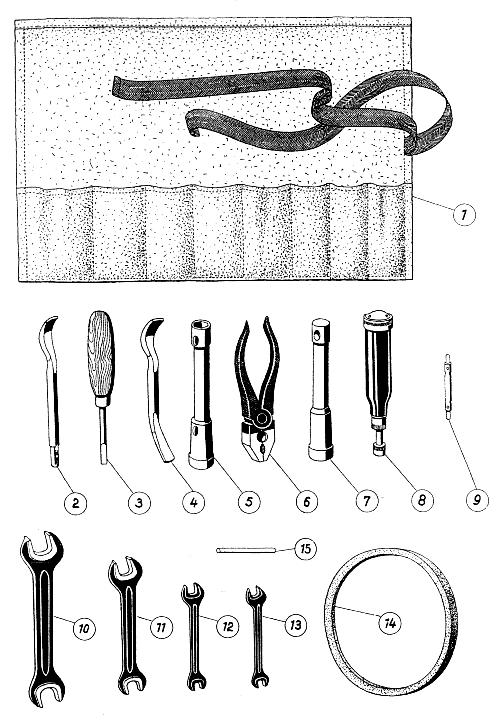

Tafel 15	Werkzeugsatz

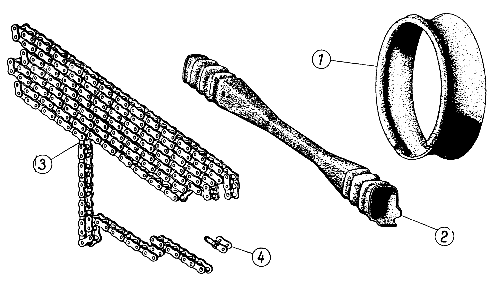

Tafel 16	Motorzubehör
Anhang Ersatzteilkatalog für Rollermotor RM 150/1

Erläuterungen zum Ersatzteilkatalog

nächster Punkt ; Index

Der Ersatzteilkatalog des VEB Industriewerke Ludwigsfelde liefert die Ersatzteile des Motorrollers 'TR 150' an

Direktlieferungen an Endverbraucher können nicht ausgeführt werden. Wir bitten deshalb unsere Rollerfreunde, von Ersatzteilbestellungen beim Herstellerwerk abzusehen, da wir in jedem Falle an die Vertragswerkstätten bzw. Handelsorgane verweisen müssen.

Beachten Sie bitte, daß für die Lieferung von Motorroller-Ersatzteilen verschiedene Betriebe zuständig sind:

Für Motorenteile einschließlich Vergaser
VEB Motorradwerk Zschopau
Zschopau (Sa.)

Für Teile der Fahrzeugelektrik
Zentrales Vertriebslager Fahrzeugelektrik
Thalheim (Erzgeb.)

Für Nachbestellungen von Schlüsseln für das Sicherheitsschloß die nachstehenden Vertragswerkstätten des VEB Döbelner Beschläge- und Metallwerke (unter Angabe der Schlüsselnummer).

	Für die Bezirke:
Walter Lorenz Berlin N 4 Anklamer Straße 46	Potsdam, Neubrandenburg, Schwerin, Rostock, Demokratisches Berlin
Gerhard Zenker Jena (Thür.) Lutherstraße 27	Erfurt, Suhl, Karl-Marx-Stadt
PGH des Kunst- und Bauschlosserhandwerks Leipzig S 3 Wiedebachstraße 1	Dresden, Cottbus, Frankfurt (Oder)
Ernst Achilles Leipzig C 1 Gustav-Adolf-Straße 55	Magdeburg, Halle, Leipzig
Walter Frenzel Dresden A 19 Augsburger Straße 31	Dresden, Cottbus, Karl-Marx-Stadt

Für die übrigen Teile
VEB Industriewerke Ludwigsfelde
Ludwigsfeld Kr. Zossen

Wir möchten darauf hinweisen, daß Bestellungen nur bearbeitet werden können, wenn sie nach den bestehenden Richtlinien formgerecht vorgelegt werden.

An Handelsorgane können keine Normteile geliefert werden, während Bereifung nur über die Fachgeschäfte des Einzelhandels bezogen werden können.

Zur besseren Übersicht wurde dem Ersatzteil-Katalog eine Aufstellung der wichtigsten Normteile des Motorrollers 'TR 150' vorangestellt.

Die Eintragungen in der Spalte 'Bemerkung' haben folgende Bedeutung:

z.B. Taf. 8 Bild 5 -	Das Ersatzteil kommt noch in einer anderen Baugruppe vor und ist auf der Tafel Nr. 8 als Bild Nr. 5 zu finden (Bei Normteilen entfällt diese Angabe)
W -	Das Ersatzteil kommt auch im Motorroller 'SR 56 - Wiesel' vor.
B -	Das Ersatzteil kommt auch im Motorroller 'SR 59 - Berlin' vor.
gal Zn 12 c	Diese oder ähnliche Bezeichnungen geben den Oberflächenschutz der betreffenden Teile an und sind bei Bestellung mit anzugeben.

Alle Ersatzteile, die im Original farbig lackiert sind, werden nur mit Haftgrund versehen.

Kunststoffteile werden roh bzw. mit Haftgrund versehen geliefert.

Motorroler-NC-Lacke

Für den Reparatursektor liefert in unserem Auftrage

Fa. Wilhelm Schmidt jr. KG
Leipzig C 1
Nordstraße 14 - Telefon: Leipzig 22826

Lieferung erfolgt in Gläsern von 0,5 und 1,0 kg nur an Vertragswerkstätten. Handelsorgane werden beliefert, wenn die Lacke nicht für den Verkauf, sondern nur für eigene Reparaturzwecke bestimmt sind.

Zusammenfassung der gebräuchlichsten Normteile des Motorrollers 'TR 150'

nächster Punkt ; Index

	Stück/ Fahrzeug
Sechskantschraube	2	M 4x15	TGL 0-931 5D	gal Zn 12 c
Sechskantschraube	4	M 6x10	TGL 0-933 5S	gal Zn 12 gl
Sechskantschraube	3	M 6x10	TGL 0-933 5S	gal Zn 12 c
Sechskantschraube	1	M 6x10	TGL 0-933 8G	gal Zn 12 c
Sechskantschraube	5	M 6x12	TGL 0-933 5S	gal Zn 12 gl
Sechskantschraube	1	M 6x15	TGL 0-931 5S	gal Zn 12 c
Sechskantschraube	2	M 6x15	TGL 0-933 5D	gal Zn 12 c
Sechskantschraube	2	M 6x15	TGL 0-933 5S	gal Zn 12 c
Sechskantschraube	2	M 6x15	TGL 0-933 5S	gal Zn 12 gl
Sechskantschraube	2	M 6x20	TGL 0-931 4D	gal Zn 12 c
Sechskantschraube	4	M 6x22	TGL 0-933 4S	gal Zn 12 c
Sechskantschraube	1	M 8x15	TGL 0-933 5D	gal Zn 12 c
Sechskantschraube	11	M 8x15	TGL 0-933 5S	gal Zn 12 c
Sechskantschraube	3	M 8x20	TGL 0-933 4D	gal Cu Ni Cr 48 hgl
Sechskantschraube	1	M 8x20	TGL 0-933 5D	gal Zn 12 c
Sechskantschraube	2	M 8x25	TGL 0-933 5S	gal Zn 12 c
Sechskantschraube	1	M 8x45	TGL 0-933 5S	gal Zn 12 c
Sechskantschraube	3	M 8x45	TGL 0-931 8G	gal Zn 12 c
Sechskantschraube	2	M 10x35	TGL 0-931 5S	gal Zn 12 c
Sechskantschraube	2	M 10x35	TGL 0-931 8G	gal Zn 12 c
Sechskantschraube	2	M 10x95	TGL 0-931 8G	gal Zn 12 c
Linsensenkschraube	2	AM 5x10	TGL 0-91 4D	gal Zn 12 c
Linsensenkschraube	2	M 6x20	TGL 0-91 4S	gal Zn 12 hgl
Linsensenkschraube	6	M 6x25	TGL 0-91 5S	gal Zn 12 gl
Linsensenkschraube	1	M 8x30	TGL 0-91 5S	gal Zn 12 c
Zylinderschraube	1	M 4x6	TGL 0-84 5S	gal Zn 12 c
Zylinderschraube	2	M 4x15	TGL 0-84 4S	gal Zn 12 c
Zylinderschraube	1	BM 5x20	TGL 0-84 5S	gal Zn 12 c
Linsenschraube	4	M 4x8	TGL 0-85 5S	Kopf: gal Cu Ni Cr 48 mt
Linsenschraube	3	M 6x10	TGL 0-920 5S	gal Zn 12 gl
Linsenschraube	2	M 6x20	TGL 0-920 5S	gal Zn 12 gl
Senkschraube	3	AM 6x10	TGL 0-87 5S	gal Zn 12 c
Sechskantmutter	4	M 3	TGL 0-936 5S	gal Zn 12 c
Sechskantmutter	10	M 3	TGL 0-934 5S	gal Zn 12 c
Sechskantmutter	2	M 4	TGL 0-934 4D	gal Zn 12 c
Sechskantmutter	3	M 5	TGL 0-934 4D	gal Zn 12 c
Sechskantmutter	26	M 6	TGL 0-934 4D	gal Zn 12 c
Sechskantmutter	6	M 7	TGL 0-934 5S	gal Zn 12 c
Sechskantmutter	1	BM 8	TGL 0-939 4D	gal Zn 12 c
Sechskantmutter	9	M 8	TGL 0-934 4D	gal Zn 12 c
Sechskantmutter	4	M 8	TGL 0-934 5S	gal Zn 12 c
Sechskantmutter	2	M 10	TGL 0-934 4D	gal Zn 12 c
Sechskantmutter	2	M 12	TGL 0-934 4D	gal Zn 12 c
Sechskantmutter	2	M 14x1,5	TGL 0-934 4D	gal Zn 12 c
Sechskantmutter	5	M 18x1,5	TGL 0-936 5S	gal Zn 12 c
Federscheibe	10	A 3	TGL 0-137	gal Zn 12 c
Federscheibe	3	B 5	TGL 0-137	gal Zn 12 c
Federscheibe	8	A 6	TGL 0-137	gal Zn 12 c
Federscheibe	22	B 6	TGL 0-137	gal Zn 12 c
Federscheibe	4	B 8	TGL 0-137	gal Zn 12 c
Federscheibe	6	B 10	TGL 0-137	gal Zn 12 c
Federscheibe	1	B 12	TGL 0-137	gal Zn 12 c
Federscheibe	1	B 18	TGL 0-137	gal Zn 12 c
Federring	4	B 3	TGL 0-127	gal Zn 12 c
Federring	5	B 4	TGL 0-127	gal Zn 12 c
Federring	6	B 6	TGL 0-127	gal Zn 12 c
Federring	11	B 8	TGL 0-127	gal Zn 12 c
Federring	2	B 10	TGL 0-127	gal Zn 12 c
Scheibe	8	6,4	TGL 0-125 St	gal Zn 12 c
Scheibe	3	6,4	TGL 0-125 St	gal Zn 12 c
Scheibe	1	12	TGL 0-1440 St	gal Zn 12 c
Scheibe	3	13	TGL 0-125 St	gal Zn 12 c
Scheibe	1	15	TGL 0-125 St	gal Zn 12 c
Scheibe	2	16	TGL 0-1440 St	gal Zn 12 c
Scheibe	1	18	TGL 0-1440 St	gal Zn 12 c
Sicherungsblech	6	8,4	DIN 93 St	gal Zn 12 c
Zylinderkerbstift	1	2,5x10	TGL 0-1473
Zylinderkerbstift	4	5x20	TGL 0-1473
Zylinderkerbstift	1	5x24	TGL 0-1473
Zylinderkerbstift	1	6x20	TGL 0-1473
Halbrundniet	2	2x6	TGL 0-660 Al
Halbrundniet	2	3x10	TGL 0-660 Al
Halbrundniet	2	6x12	TGL 0-660 Al
Splint	2	3x30	TGL 0-94 St	gal Zn 12 c
Splint	1	5x30	TGL 0-94 St	gal Zn 12 c
Sicherungsring	1	10x1	DIN 471
Sicherungsring	4	15x1	DIN 471
Sicherungsring	1	18x1,2	DIN 471
Sicherungsring	2	35x1,5	DIN 471
Sicherungsring	1	52x2	DIN 471
Rillenlager	2	6202	TGL 2981-56
Rillenlager	2	6205	TGL 2981-56

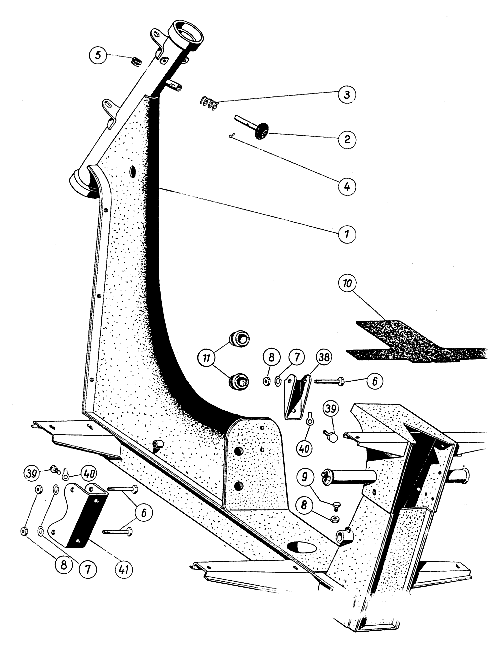

Tafel 1a
Rahmen

nächster Punkt ; Index

Bild-Nr.:	Benennung:	Ersatzteil-Nr.:	Stück pro Baugruppe:	Bemerkung
1	Rahmen	150-01.100	1
2	Sicherungsbolzen	150-01.300	1
3	Druckfeder	150-01.000:02	1
4	Halbrundkerbnagel	2x6 DIN 1476	1
5	Aufnahmegummi für Scheinwerferhalter	13-830.61-0	1
6	Sechskantschraube	M 8x45 TGL 0-931 8 G	3	gal Zn 12 c
7	Federring	B 8 TGL 0-127	3	gal Zn 12 c
8	Sechskantmutter	M 8 TGL 0-934 4 D	4	gal Zn 12 c
9	Sechskantschraube	M 8x25 TGL 0-933 5 S	1	gal Zn 12 c
10	Unterlage	150-01.000:05	1
11	Kabeldurchführung	14x4 TGL 39-455	2

Tafel 1b
Rahmen

nächster Punkt ; Index

Bild-Nr.:	Benennung:	Ersatzteil-Nr.:	Stück pro Baugruppe:	Bemerkung
12	Schwinggabel	150-01.210	1
13	Lagerbolzen für Schwinggabel	13-821.118-0	1	Taf. 2a Bild 20
14	Dichtring	13-821.103-0	4
15	Sechskantmutter	M 18x1,5 TGL 0-933 5 S	2	gal Zn 12 c
16	Anlaufscheibe	13-821.104-0	2
17	Stellring	05-821.234-0	1
18	Kugelschmierkopf	AM 6 DIN 3402	1	verzinkt
19	Sechskantschraube	M 10x35 TGL 0-931 8 G	2	gal Zn 12 c
20	Federscheibe	B 10 TGL 0-137	2	gal Zn 12 c
21	Kettenspanner	13-825.50-0	2
22	Sechskantmutter	M 6 TGL 0-934 4 D	6	gal Zn 12 c
23	Haubenträger	150-01.000:01	1
24	Kotflügel, hinten	150-01.000:04	1
25	Sechskantschraube	M 6x15 TGL 0-933 5 S	2	gal Zn 12 c
26	Federscheibe	A 6 TGL 0-137	5	gal Zn 12 c
27	Gewindebuchse	150-01.000:06	3
28	Federbein A 22-100-183-MV	7091-00:1.02/02	2
29	Lagergummi, oben	05-823.29-0	4
30	Scheibe	18-00.131-05	2
31	Sechskantschraube	M 8x15 TGL 0-933 5 G	2	gal Zn 12 c
32	Sechskantschraube	M 10x95 TGL 0-931 8 G	2	gal Zn 12 c
33	Sechskantmutter	M 10 TGL 0-934 4 D	2	gal Zn 12 c
34	Batterieträger	150-01.000:03	1
35	Senkschraube	AM 6x10 TGL 0-87 5 S	3	gal Zn 12 c
36	Sechskantschraube	M 6x10 TGL 0-933 5 S	3	gal Zn 12 c
37	Auflage	150-01.000:10	1
38	Motorhalter, vorn	150-01.130:02	1
39	Sechskantschraube	M 8x15 TGL 0-933 5 S	4	gal Zn 12 c
40	Sicherungsblech	8,4 DIN 93 St	4
41	Hotorhalter, hinten	150-01.120:05	1

Tafel 2a
Vordergabel

nächster Punkt ; Index

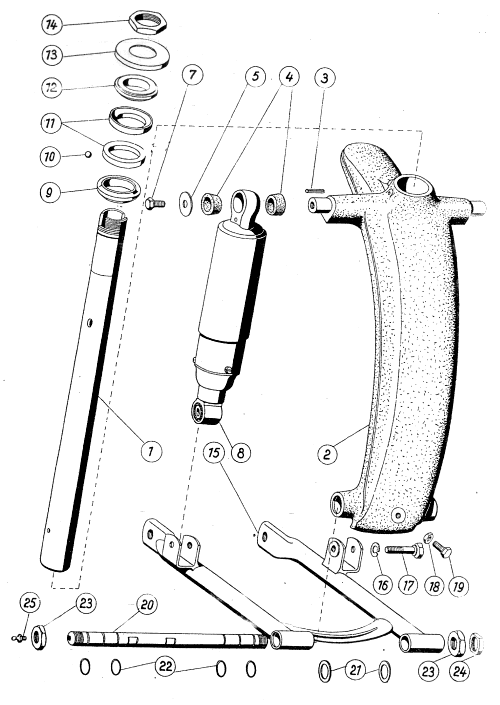

Bild-Nr.:	Benennung:	Ersatzteil-Nr.:	Stück pro Baugruppe:	Bemerkung
1	Lenkrohr	150-03.100:03	1	einschließlich Verstärkung 05-822.93-0
2	Schwingenträger	150-03.100:02	1
3	Zylinderkerbstift	5x24 TGL 0-1473	1
4	Lagergummi, oben	05-823.29-0	4
5	Scheibe	18-00.131-05	2
6	Federring	B 8 TGL 0-127	3	gal Zn 12 c
7	Sechskantschraube	M 8x15 TGL 0-933 5 S	5	gal Zn 12 c
8	Federbein A 22-100-183-OV	7091-00:1.01/02	2
9	Gabellaufring, unten	05-822.159-0	1
10	Kugel	6,35 III DIN 5401	46
11	Rahmenlaufring	05-822.147-0	2
12	Gabellaufring, oben	05-822.148-0	1
13	Staubkappe	13-822.07-0	1
14	Befestigungsmutter	05-822.42-0	1
15	Schwinge	150-03.200	1
16	Federring	B 10 TGL 0-127	2	gal Zn 12 c
17	Sechskantschraube	M 10x35 TGL 0-931 5 S	2	gal Zn 12 c
18	Sechskantmutter	BM 8 TGL 8-439 4 D	1	gal Zn 12 c
19	Sechskantschraube	M 8x25 TGL 0-933 5 S	1	gal Zn 12 c
20	Lagerbolzen	13-821.118-0	1	Taf. 16 Bild 13
21	Anlaufscheibe zur Schwinggabel	13-821.104-0	2
22	Dichtring	13-821.103-0	4
23	Sechskantmutter	M 18x1,5 TGL 0-936 5 S	2	gal Zn 12 c
24	Stellring zur Schwinggabel	05-821.234-0	1
25	Kugelwulstschmierkopf	AM 6x1 DIN 3403	1	gal Zn 12 c

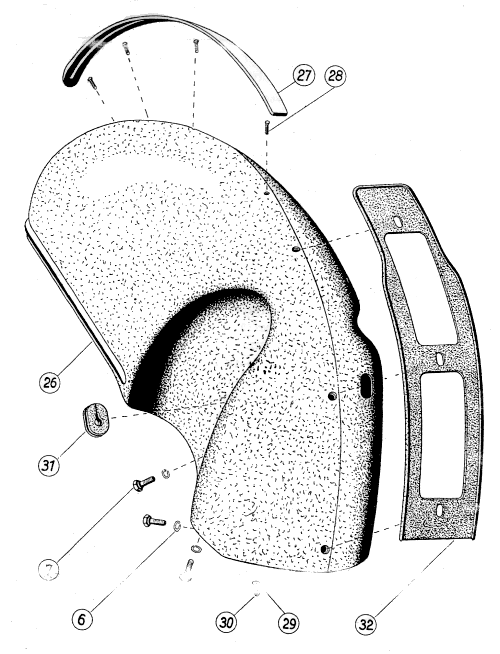

Tafel 2b
Vordergabel

nächster Punkt ; Index

Bild-Nr.:	Benennung:	Ersatzteil-Nr.:	Stück pro Baugruppe:	Bemerkung
26	Kotflügel	150-03.310	1
27	Zierleiste	150-03.000:03	1
28	Hammerschraube HON 669 Type A 90�	M 3x8 04.0083	4
29	Federring	B 3 TGL 0-127	4	gal Zn 12 c
30	Sechskantmutter	M 3 TGL 0-936 5 S	4	gal Zn 12 c
31	Formteil	150-03.000:02	1
32	Formteil	150-03.000:05	1

Tafel 3a
Vorderrad

nächster Punkt ; Index

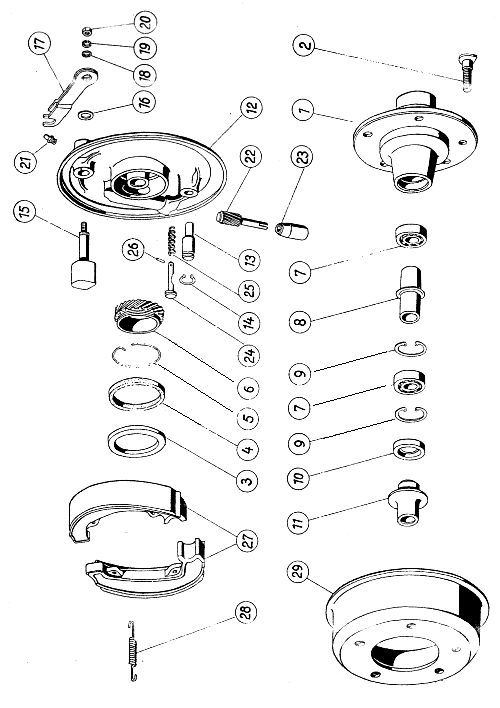

Bild-Nr.:	Benennung:	Ersatzteil-Nr.:	Stück pro Baugruppe:	Bemerkung
1	Nabenkörper	R56-061:7	1	W, B
2	Radbolzen	07.59-07.10:02	5	Taf. 4a Bild 2 W, B
3	Staubring	R56-061:2	1	W, B
4	Filzeinlage	R56-061:3	1	W, B
5	Hakenspringring	R56-061:5	1	W, B
6	Schraubenrad	R56-061:6	1	W, B
7	Rillenrad	6202 TGL 2981-56	2
8	Distanzbuchse	150-06.100:01	1
9	Sicherungsring	35x1,5 DIN 472	2
10	Radialdichtring	B 25x35 DIN 6504	1
11	Distanzbuchse	150-06.100:02	1
12	Ankerplatte	150-06.110:01	1
13	Bremsankerbolzen	150-07.130:02	1	Taf. 4a Bild 16
14	Sicherungsring	15x1 DIN 471	1
15	Bremsschlüssel	150-06.110:03	1
16	Zwischenscheibe	R56-062:3	1	W, B
17	Bremshebel	R56-0622	1	W, B
18	Scheibe	8,4 TGL 0-125 St	1	gal Zn 12 c
19	Federring	B 8 TGL 0-127	2	gal Zn 12 c
20	Sechskantmutter	M 8 TGL 0-934 4 D	1	gal Zn 12 c
21	Kugelwulstschmierkopf	AM 6 DIN 3403	1	verzinkt
22	Abtriebswelle	R56-062:6	1	W, B
23	Buchse	R56-062:10	1	W, B
24	Bolzen	R56-062:8	1	W, B
25	Druckfeder	R56-062:9	1	W, B
26	Zylinderkerbstift	2,5x10 TGL 0-1473 6 S	1	gal Zn 12 c
27	Bremsbacken, vollst.	05-825.37-0	1	Taf. 4a Bild 20
28	Rückholfeder	01-824.19-0	2	Taf. 4a Bild 21
29	Bremstrommel	150-07.100:02	1	Taf. 4a Bild 10

Tafel 3b

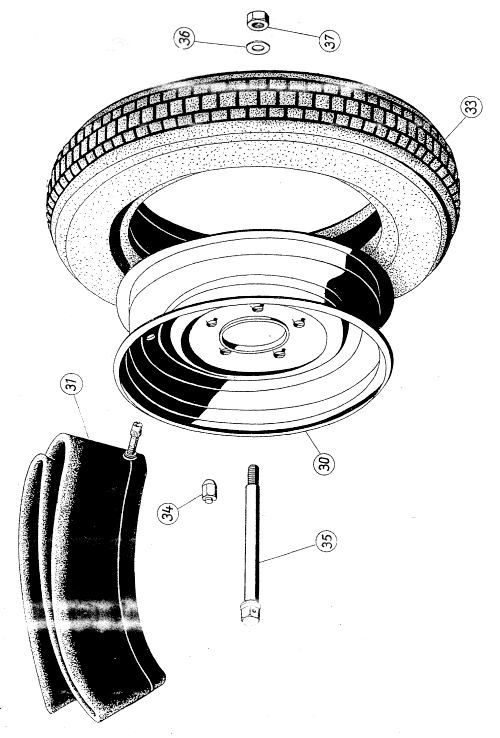

Vorderrad

nächster Punkt ; Index

Bild-Nr.:	Benennung:	Ersatzteil-Nr.:	Stück pro Baugruppe:	Bemerkung
30	Scheibenrad	S 12-3	1	Taf. 4b Bild 28 W, B
31	Schlauch, vollst.	3,50-12	1	Taf. 4b Bild 30 W, B
33	Reifen	3,50-12 TGL 11774	1	Taf. 4b Bild 31 W, B
34	Radmutter	07.59-07.01	5	Taf. 4b Bild 32 W, B
35	Achse für Vorderrad	13-824.15-0	1
36	Scheibe	15 TGL 0-125 St	1	gal Zn 12 c
37	Sechskantmutter	M 14x1,5 TGL 0-934 4 D	1	gal Zn 12 c
-	Vorderradnabe, komplett	150-06.100	1
	(besteht aus den Teilen für Vorderrad ohne den Einzelteilen nach Bild-Nr. 30, 31, 33, 34)

Tafel 4a
Hinterrad

nächster Punkt ; Index

Bild-Nr.:	Benennung:	Ersatzteil-Nr.:	Stück pro Baugruppe:	Bemerkung
1	Nabenkörper	150-07.110:01	1
2	Radbolzen	07.59-07.10:02	5	Taf. 3a Bild 2 W, B
3	Stiftschraube	150-07.110:02	3
4	Zylinderstift	6x20 TGL 0-7	3
5	Sicherungsring	52x2 DIN 472	1
6	Rillenlager	6205 DIN 625 TGL 2981-56	2
7	Achsbolzen	150-07.120:01	1
8	Distanzbuchse	150-07.100:01	1
9	Radialdichtring	B 30x52 DIN 6504	1
10	Bremtrommel	150-07.100:02	1	Taf. 3a Bild 29
11	Spritzring	150-07.100:03	1
12	Kettenrad	150-07.100:04	1
13	Sicherungsscheibe	150-07.100:05	1
14	Sechskantmutter	M 6 TGL 0-934 5 S	6	gal Zn 12 c
15	Ankerplatte	150-07.130:01	1
16	Bremsankerbolzen	150-07.130:02	1	Taf. 3a Bild 13
17	Sicherungsring	15x1 DIN 471	1
18	Bremsschlüssel	150-07.130:03	1
19	Sicherungsring	10x1 DIN 471	1
20	Bremsbacken	05-825.37-0	1	Taf. 3a Bild 27
21	Rückholfeder	01-824.19-0	2	Taf. 3a Bild 28
22	Gehäusedeckel	150-07.100:06	1
23	Paßbolzen	150-07.100:07	3
24	Federscheibe	A 6 TGL 0-137	3	gal Zn 12 c
25	Bremshebel	150-07.131	1
26	Sechskantmutter	M 14x1,5 TGL 0-934 4 D	1	gal Zn 12 c

Tafel 4b
Hinterrad

nächster Punkt ; Index

Bild-Nr.:	Benennung:	Ersatzteil-Nr.:	Stück pro Baugruppe:	Bemerkung
27	Achse	13-824.15-0	1
28	Scheibenrad	S 12-3	1	Taf. 3b Bild 30 W, B
30	Schlauch, vollst.	3,50-12	1	Taf. 3b Bild 31 W, B
31	Reifen	3,50-12 TGL 11774	1	Taf. 3b Bild 33 W, B
32	Radmutter	07.59-07.01	5	Taf. 3b Bild 34 W, B
33	Distanzbuchse	150-07.000:01	1
-	Hinterradnabe, komplett	150-07.100	1
	(besteht aus den Teilen für Hinterrad ohne den Einzelteilen nach Bild-Nr. 28, 30, 31, 32)

Tafel 1a
Rahmen

nächster Punkt ; Index

Bild-Nr.:	Benennung:	Ersatzteil-Nr.:	Stück pro Baugruppe:	Bemerkung
1	Bremshebel	150-12.100:02	1
2	Laufbuchse	07.59-03.02:02	2	B
3	Gummi für Kickstarterkurbel	01-844.52-0	3
4	Kabelband	R56-50:1	1	W, B
5	Gewindebolzen	150-12.000:06	2
6	Federscheibe	B 10 TGL 0-137	2	gal Zn 12 c
7	Scheibe	16 TGL 0-1440	2	gal Zn 12 c
8	Sicherungsring	15x1 DIN 471	2
9	Bremsseil	150-12.400	1
10	Fußschalthebel	150-12.300:01	1
11	Schaltstange	150-12.000:04	1
12	Sechskantmutter	M 8 TGL 0-934	2	gal Zn 12 c
13	Winkelgelenk mit Federsicherung	AS 13 DIN 71802	2	gal Zn 12 c
14	Schalthebel	150-12.000:05	1
15	Sicherungsblech	8,4 DIN 93 St	2	gal Zn 12 c
16	Zylinderkerbstift	6x20 TGL 1473	1
17	Halteblech	150-50.000:10	1

Tafel 6
Seitenstütze- Kickstarter

nächster Punkt ; Index

Bild-Nr.:	Benennung:	Ersatzteil-Nr.:	Stück pro Baugruppe:	Bemerkung
1	Seitenstütze	07.59-07.10:04	1	W, B
2	Bolzen	150-20.001	1
3	Scheibe	13 TGL 0-125 St	3	gal Zn 12 c
4	Zugfeder	R56-17:2	1	W, B
5	Splint	5x30 TGL 0-94 St	1	gal Zn 12 c
6	Sechskantschraube	M 6x10 TGL 0-933 8 G	1	gal Zn 12 c
7	Federscheibe	B 18 TGL 0-137	1	gal Zn 12 c
8	Sechskantmutter	M 18x1,5 TGL 0-936 5 S	1	gal Zn 12 c
9	Kickstarter	150-15.210	1
10	Buchse	150-15.200:01	2
11	Gummi für Kickstarter	02-846.42-0	1
12	Bolzen	150-15.000:01	1
13	Anschlagscheibe	150-15.000:02	1
14	Sicherungsring	18x1,2 DIN 471	1
15	Blanke Scheibe	18 TGL 0-1440	1	gal Zn 12 c
16	Sprengring	18 DIN 9045	1
17	Federscheibe	B 12 TGL 0-137	1	gal Zn 12 c
18	Sechskantmutter	M 12 TGL 0-934 4 D	1	gal Zn 12 c
19	Kettenradsegment	150-15.100	1
20	Rollenkette	1x12,7x5,2x20 TGL 39-295	1
21	Steckglied	1Ax12,7x5,2 TGL 39-295	1

Tafel 7
Kraftstoffbehälter

nächster Punkt ; Index

Bild-Nr.:	Benennung:	Ersatzteil-Nr.:	Stück pro Baugruppe:	Bemerkung
1	Kraftstoffbehälter	150-25.100	1
2	Zwischenlage	150-25.000:04	1
3	Kraftstoffsieb	R56-253	1	W, B
4	Dichtring	R40	1	W, B
5	Spannband	150-25.200	1
6	Scheibe	8,4 TGL 0-125 St	2	gal Zn 12 c
7	Sechskantmutter	M 8 TGL 0-934 5 S	2	gal Zn 12 c
8	Kraftstoffhahn		1
9	Kraftstoffschlauch	Typ 60 S 5x8,2x150 lg	1
10	Verschlußkappe	R402023	1	W, B

Tafel 8
Lenker mit Seilzügen

nächster Punkt ; Index

Bild-Nr.:	Benennung:	Ersatzteil-Nr.:	Stück pro Baugruppe:	Bemerkung
1	Lenker	150-03.410	1
2	Kupplungshebel	3701	1
3	Festgriff	201	1
4	Rückblickspiegel	31031	1
5	Lufthebel	475	1
6	Bremshebel	370r	1
7	Vergaserdrehgriff	300	1
8	Distanzstück für Lenker	13-822.33-0	1
9	Konus	13-822.30-0	1
10	Sechskantschraube	M 8x45 TGL 0-933 5 S	1	gal Zn 12 c
11	Blanke Scheibe	12 TGL 0-1440 St	1	gal Zn 12 c
12	Scheibe	150-03.000:09	1
13	Überwurfmutter	13-822.22-0	1
Kupplungsseilzug	150-11.100	1
15	Luftschieberseilzug	150-11.400	1
16	Bremsseilzug	150-11.200	1
17	Gasseilzug	150-11.300	1
18	Halteband	150-11.000:01	1
19	Firmenschild	16 IWLN 0301	1
20	Halbrunfkerbniet	1,4x6 TGL 0-660 Al 99,5	2
-	Lenker vorm.	150-03.400	1
	bestehend aus:
	Lenker	150-03.410
	Kupplungshebel	3701
	Festgriff	201
	Bremshebel	370r
	Vergaserdrehgriff	300

Tafel 9
Auspuffanlage

nächster Punkt ; Index

Bild-Nr.:	Benennung:	Ersatzteil-Nr.:	Stück pro Baugruppe:	Bemerkung
1	Diffusor mit Dämpfungskammer	150-05.110	1
2	Dämpfungseinsatz	150-05.120	1
3	Auspuffmantel	150-05.130	1
4	Federring	B 8 TGL 0-127	3	gal Zn 12 c
5	Sechskantmutter	M 8 TGL 0-934 4 D	3	gal Zn 12 c
6	Auspuffrohr	150-05.100:01	1
7	Schelle	07.59-10:04	1	B
8	Sechskantschraube	M 8x20 TGL 0-933 5 D	1	gal Zn 12 c
9	Befestigungsmutter	13-827.04-0	1
10	Dichtring	01-827.293-0	1
11	Asbestschnur	ø 2; 180 mm lg.	2
12	Unterlage	150-05.000:02	1
-	Auspufanlage komplett	150-05.100	1
	bestehend aus:
	Dämpfungskammer	150-05.110
	Dämpfungseinsatz	150-05.120
	Auspuffmantel	150-05.130
	Federring	B 8 TGL 0-127
	Sechskantmutter	M 8 TGL 0-934 4 D
	Asbestschnur	ø 2; 180 mm lg.

Tafel 10
Ansauggeräuschdämpfer

nächster Punkt ; Index

Bild-Nr.:	Benennung:	Ersatzteil-Nr.:	Stück pro Baugruppe:	Bemerkung
1	Kasten	150-05.210	1
2	Anschlußstutzen	07.59-08.00:02	1	B
3	Rohrschelle	07.59-08.00:03	1	B
4	Zylinderschraube	BM 5x20 TGL 0-84 4 S	1	gal Zn 12 c
5	Halter	150-05.200:02	1
6	Halbrundniet	6x12 TGL 0-660 Al	2
7	Filteraufnahme	150-05.200:01	1
8	Naßluftfilter	07.59-08.00:04	1	B
9	Zwischenlage	07.59-08.00:08	1	B
10	Deckel	07.59-08.00:09	1	B
11	Halter	150-05.200:03	1
12	Buchse	07.59-08.00:05	1	B
13	Federscheibe	B 6 TGL 0-137	5	gal Zn 12 c
14	Sechskantmutter	M 6 TGL 0-934 4 D	3	gal Zn 12 c
15	Sechskantschraube	M 6x15 TGL 0-931 5 S	1	gal Zn 12 c
16	Kraftstoffschlauch	A 8x12x200 TGL 73379	1

Tafel 11a

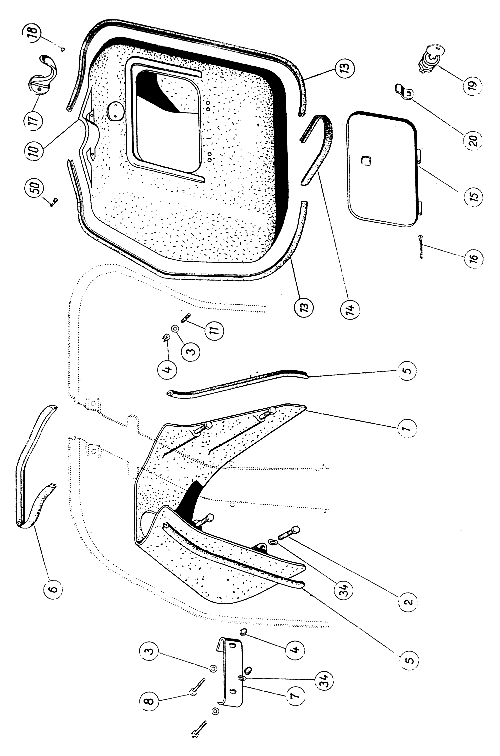

Verkleidung

nächster Punkt ; Index

Bild-Nr.:	Benennung:	Ersatzteil-Nr.:	Stück pro Baugruppe:	Bemerkung
1	Blende	150-70.110	1
2	Sechskantschraube	M 6x22 TGL 0-933 4 S	4	gal Zn 12 c
3	Scheibe	6,4 TGL 0-125 St	8	gal Zn 12 c
4	Hutmutter	M 6 TGL 0-1587 5 S	8	gal Zn 12 c
5	Keeder	150-70.000:01	2
6	Keeder	150-70.000:05	1
7	Lenkanschlag	150-70.000:14	1
8	Sechskantschraube	M 6x15 TGL 0-933 5 S	2	gal Zn 12 c
9	Federring	B 6 TGL 0-127	4	gal Zn 12 c
10	Kasten	150-70.310	1
11	Stiftschraube	M 6x18 TGL 0-939 5 D	2	gal Zn 12 c
12	Sechskantmutter	M 6 TGL 0-934 4 D	17	gal Zn 12 c
13	Keeder	150-70.000:03	2
14	Keeder	150-70.000:04	1
15	Klappe, vollst.	150-70.320	1
16	Splint	3x30 TGL 0-94 St	2	gal Zn 12 c
17	Mantelhaken	7180	1
18	Halbrundniet	3x10 TGL 0-660 Al 99,5	2
19	Zylinder-Einbauschloß	3400	1
20	Zunge	150-70.300:01	1
34	Federscheibe	B 6 TGL 0-137	17	gal Zn 12 c

Tafel 11b
Verkleidung

nächster Punkt ; Index

Bild-Nr.:	Benennung:	Ersatzteil-Nr.:	Stück pro Baugruppe:	Bemerkung
21	Spritzwand, links	150-70.220:01	1
22	Spritzwand, rechts	150-70.210:01	1
23	Keeder	150-70.210:02	2
24	Kabeldurchführung	14x4 TGL 39-455	2
25	Flachrundniet	3x6 TGL 0-674 Al 99,5	4
26	Sechskantschraube	M 6x10 TGL 0-933 5 S	4	gal Zn 12 gl
27	Sechskantschraube	M 6x12 TGL 0-933 5 S	4	gal Zn 12 gl
28	Trittbrett	150-70.510:01	2
29	Linsensenkschraube	M 6x30 TGL 0-91 5 S	1	gal Zn 12 c
30	Abdeckplatte	150-70.510:02	2
31	Keeder	150-70.510:03	2
32	Anschlag	150-70.520:01	1
33	Linsensenkschraube	M 6x20 TGL 0-91 4 S	2	gal Zn 12 hgl
34	Federscheibe	B 6 TGL 0-137	17	gal Zn 12 c
35	Linsensenkschraube	M 6x25 TGL 0-91 4 S	6	gal Zn 12 gl
36	Unterlage	150-70.000:07	6
37	Fächerscheibe	A 6,4 DIN 6798	6	gal Zn 12 c

Tafel 11c
Verkleidung

nächster Punkt ; Index

Bild-Nr.:	Benennung:	Ersatzteil-Nr.:	Stück pro Baugruppe:	Bemerkung
38	Rückenteil	150-70.610	1
39	Feder	150-70.600:07	1
40	Doppelwulstkeeder	150-70.000:11	1
41	Sechskantschraube	M 6x20 TGL 0-931 4 D	2	gal Zn 12 c
42	Linsenschraube	M 6x10 TGL 0-920 5 S	3	gal Zn 12 gl
43	Sechskantschraube	M 8x20 TGL 0-933 4 D	3	gal Cu Ni Cr 48 hgl
44	Federscheibe	B 8 TGL 0-137	3	gal Zn 12 c
45	Scheibe	150-70.000:09	3
46	Haltebügel	150-70.010	2
47	Gitter	150-70.000:08	1
48	Mutter f. Haltebügel	150-70.000:17	2
49	Sitzbank	SO15	1
50	Linsenschraube	M 6x20 TGL 0-920 5 S	2	gal Zn 12 c
51	Fahrzeugnamme	150-70.210:03	1
52	Halbrundniet	2x6 TGL 0-660 Al 99,5	2

Tafel 12
Seitenschale - links

nächster Punkt ; Index

Bild-Nr.:	Benennung:	Ersatzteil-Nr.:	Stück pro Baugruppe:	Bemerkung
1	Seitenschale, links	150-16.100	1
2	Keeder	150-16.000:01	1	Taf. 13 Bild 2
3	Flachrundniet	3x6 TGL 0-674 Al 99,5	2
4	Zierblech, links	150-16.200	1
5	Zierblech	150-16.300	1	Taf. 13 Bild 5
6	Schraubenfeder	150-16.000:02	1	Taf. 13 Bild 6
7	Bolzen	150-16.000:03	1	Taf. 13 Bild 7
8	Zylinderkerbstift	5x20 TGL 0-1473	2	gal Zn 12 c
9	Federscheibe	A 3 TGL 0-137	5	gal Zn 12 c
10	Sechskantmutter	M 3 TGL 0-934 5 S	5	gal Zn 12 c

Tafel 13
Seitenschale - rechts

nächster Punkt ; Index

Bild-Nr.:	Benennung:	Ersatzteil-Nr.:	Stück pro Baugruppe:	Bemerkung
1	Seitenschale, rechts	150-18.100	1
2	Keeder	150-16.000:01	1	Taf. 12 Bild 2
3	Flachrundniet	3x6 TGL 0-674 Al 99,5	2
4	Zierblech, rechts	150-18.200	1
5	Zierblech	150-16.300	1	Taf. 12 Bild 5
6	Schraubenfeder	150-16.000:02	1	Taf. 12 Bild 6
7	Bolzen	150-16.000:03	1	Taf. 12 Bild 7
8	Zylinderkerbstift	5x20 TGL 0-1473	2	gal Zn 12 c
9	Federscheibe	A 3 TGL 0-137	5	gal Zn 12 c
10	Sechskantmutter	M 3 TGL 0-934 5 S	5	gal Zn 12 c
11	Motorrad-Luftpumpe		1

Tafel 14a

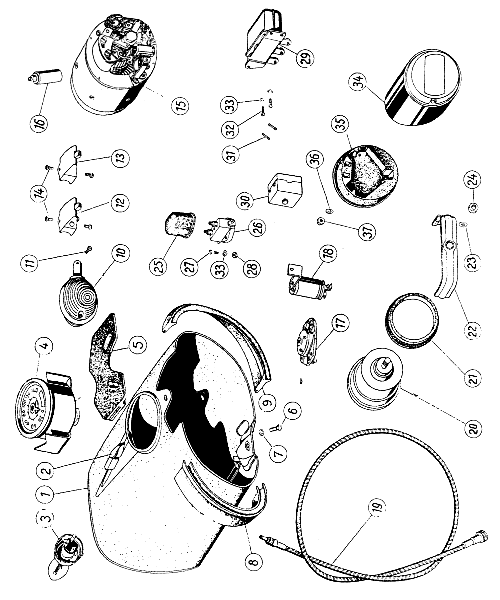

Elektrische Anlage

nächster Punkt ; Index

Bild-Nr.:	Benennung:	Ersatzteil-Nr.:	Stück pro Baugruppe:	Bemerkung
1	Kradscheinwerfer	8706.7	1
2	Zündschlüssel	8629.2	1
3	Glühlampe	A 6V 45/40W	1
4	Geschwindigkeitsmesser	522.05.2.05	1
5	Abdeckung	150-05.000:07	1
6	Sechskantschraube	M 8x15 TGL 0-933 5 D	1	gal Zn 12 c
7	Federring	B 8 TGL 0-127	1	gal Zn 12 c
8	Zwischenstück, links	150-70.000:16	1
9	Zwischenstück, rechts	150-70.000:15	1
10	Blinkleuchte	8580.10	2
11	Linsensenkschraube	AM 5x10 TGL 0-91 4 D	2	gal Zn 12 c
12	Abblendschalter	8626.13	1
13	Blinkschalter	8606.7	1
14	Linsenschraube	M 4x8 TGL 0-85 5 S	4	gal Zn 12 c Kopf gal Cu Ni Cr 48 mt
15	Lichtmaschine	8016.4	1
16	Kondensator	0,22 T IKAN 170	1
17	Zündlichtschalter	8626.1/7	1
18	Blinkgeber	8531.4/1	1
19	Tachometerwelle	AE 960 Lang	1
20	Elektrisches Horn	8416.2/1	1
21	Hupenring	150-70.000:01	1
22	Bügel	150-70.100:02	1
23	Federscheibe	B 8 TGL 0-137	1	gal Zn 12 c
24	Sechskantmutter	M 8 TGL 0-934 4 D	1	gal Zn 12 c
25	Kappe	07.59-50.01:01	1	B
26	Bremslichtschalter	8600.4	1
27	Sechskantschraube	M 4x15 TGL 0-931 5 D	2	gal Zn 12 c
28	Sechskantmutter	M 4 TGL 0-934 4 D	2	gal Zn 12 c
29	Reglerschalter	RSC 60/6 8106.6	1
30	Sicherungsdose	SDA/2 8811.1	1
31	Schmelzeinsatz	8 DIN 72581	2
32	Zylinderschraube	M 4x15 TGL 0-84 5 S	2	gal Zn 12 c
33	Federring	B 4 TGL 0-127	5	gal Zn 12 c
34	Brems-Schluß-Kennzeichenleuchte	8522.7	1
35	Keederplatte	8522.7-000:1	1
36	Federscheibe	B 5 TGL 0-137	3	gal Zn 12 c
37	Sechskantmutter	M 5 TGL 0-934 4 D	3	gal Zn 12 c
-	Glühlampe	L 6V 5W DIN 72601	1	f. Schlußlicht
-	Glühlampe	K 6V 18W	3	2x für Blinklicht 1x für Bremslicht
-	Glühlampe	M 6V 1,5W	1	f. Standlicht

Tafel 14b
Elektrische Anlage

nächster Punkt ; Index

3Bild-Nr.:	Benennung:	Ersatzteil-Nr.:	Stück pro Baugruppe:	Bemerkung
38	Leitung: Leitungsverbinder-BSKL	150-50.015	1
39	Leitung: Blinkleuchten-Masse	150-50.009	1
40	Leitung: Blinkschalter - Blinkleuchten / Blinkgeber	150-50.016	1
41	Leitung: Abblendschalter - Zündlichtschalter	150-50.002	1
42	Hauptleitung	150-50.001	1
43	Leitung: Zündlichtschalter - Tachometerleuchte	150-50.006	1
44	Leitung: Lichtmaschine - Rglerschalter / Zündspule	150-50.003	1
45	Leitung: Zündlichtschalter / Horn	150-50.004	1
46	Leitung: Zündlichtschalter - Kontrolleuchten	150-50.005	1
47	Leitung: - Batterie/Masse	150-50.012	1
48	Leitung: + Batterie/Masse	150-50.013	1
49	Befestigungsschelle	1x12 DIN 72571 St	1	gal Zn 12 c
50	Zylinderschraube	M 4x6 TGL 0-84 5 S	1	gal Zn 12 c
51	Leitungsverbinder	B 3 DIN 72586	1
52	Spannband	13-830.08-0	1
53	Zündspule	8356.2	1
54	Federring	B 6 TGL 0-127	2	gal Zn 12 c
55	Sechskantschraube	M 6x15 TGL 0-933 5 D	2	gal Zn 12 c
56	Zündleitung, vollst.	8359.5/1	1
57	Batterie	6V 12 Ahl DIN 72311	1
58	Batterieunterlage	150-05.000:02	1
59	Schutzkappe für Lenkerkabel	13-830.39-0	2

Tafel 15
Werkzeugsatz

nächster Punkt ; Index

Bild-Nr.:	Benennung:	Ersatzteil-Nr.:	Stück pro Baugruppe:	Bemerkung
-	Werkzeugsatz, kompl.	150-90	1
	(Der Werkzeugsatz wird nur komplett geliefert) Er besteht aus:
1	Werkzeugtasche	A TGL 39-453	1
2	Montierhebel m. Dorn	R56-90:02	1
3	Schraubenzieher	6x175 TGL 48-73502	1
4	Montierhebel	R56-90:1	1
5	Doppelsteckschlüssel	14x17 TGL 0-896	1
6	Kombinationszange	160 TGL 4694	1
7	Zündkerzenschlüssel	21 TGL 39-331	1
8	Fett-Kolbenpresse	B 35 TGL 5047	1
9	Fühllehre	04/06	1
10	Doppelmaulschlüssel	19x22 DIN 895	1
11	Doppelmaulschlüssel	14x17 DIN 895	1
12	Doppelmaulschlüssel	9x11 DIN 895	1
13	Doppelmaulschlüssel	8x10 DIN 895	1
14	Keilriemen	8x475 TGL 6554	1
15	Bolzen	6x65 TGL 0-1433	1	gal Zn 12 c

Tafel 16
Motor-Zubehör

Index

Bild-Nr.:	Benennung:	Ersatzteil-Nr.:	Stück pro Baugruppe:	Bemerkung
1	Lüfteranschluß	150-05.000:01	1
2	Kettenschutzschlauch	A 330x12,7x6,4 TGL 39-459	2
3	Rollenkette	1x12,7x6,4x108 TGL 39-295	1
4	Steckglied	1 A 12,7x6,4 TGL 39-295	1

Ersatzteilkatalog

Erläuterungen zum Ersatzteilkatalog

Zusammenfassung der gebräuchlichsten Normteile des Motorrollers 'TR 150'

Tafel 1aRahmen

Tafel 1bRahmen

Tafel 2aVordergabel

Tafel 2bVordergabel

Tafel 3aVorderrad

Tafel 3bVorderrad

Tafel 4aHinterrad

Tafel 4bHinterrad

Tafel 1aRahmen

Tafel 6Seitenstütze- Kickstarter

Tafel 7Kraftstoffbehälter

Tafel 8Lenker mit Seilzügen

Tafel 9Auspuffanlage

Tafel 10Ansauggeräuschdämpfer

Tafel 11aVerkleidung

Tafel 11bVerkleidung

Tafel 11cVerkleidung

Tafel 12Seitenschale - links

Tafel 13Seitenschale - rechts

Tafel 14aElektrische Anlage

Tafel 14bElektrische Anlage

Tafel 15Werkzeugsatz

Tafel 16Motor-Zubehör

Tafel 1a
Rahmen

Tafel 1b
Rahmen

Tafel 2a
Vordergabel

Tafel 2b
Vordergabel

Tafel 3a
Vorderrad

Tafel 3b
Vorderrad

Tafel 4a
Hinterrad

Tafel 4b
Hinterrad

Tafel 1a
Rahmen

Tafel 6
Seitenstütze- Kickstarter

Tafel 7
Kraftstoffbehälter

Tafel 8
Lenker mit Seilzügen

Tafel 9
Auspuffanlage

Tafel 10
Ansauggeräuschdämpfer

Tafel 11a
Verkleidung

Tafel 11b
Verkleidung

Tafel 11c
Verkleidung

Tafel 12
Seitenschale - links

Tafel 13
Seitenschale - rechts

Tafel 14a
Elektrische Anlage

Tafel 14b
Elektrische Anlage

Tafel 15
Werkzeugsatz

Tafel 16
Motor-Zubehör
