VEB MOTORRADWERK ZSCHOPAU
Ersatzteilvertrieb







Gruppeneinteilung

Gruppe: Motor

Tafel 1 Gehäuse
Tafel 2 Zylinder
Tafel 3 Kurbelwelle, Kolben, Kupplung
Tafel 4 Lichtmaschine vollständig, Zündspulenträger, Zündkabel
Tafel 5 Vergaser, Luftfilter
Tafel 6 Vergaser - Einzelteile

Gruppe: Getriebe

Tafel 7 Getriebegehäuse
Tafel 8 Zahnräder, Wellen, Kickstarter
Tafel 9 Schaltung, Leerlaufanzeigeschalter
Tafel 10 Kupplungsbetätigung, Tachometerantrieb

Gruppe: Kardan

Tafel 11 Kardangehäuse, Hinterradbremse, Bremslichtschalter
Tafel 12 Gelenkkreuz, Tellerrad, Ritzel, Gummigelenk, Gelenkwelle

Gruppe: Fahrgestell

Tafel 13 Rahmen, Kippständer
Tafel 14 Vorderradfederung
Tafel 15 Lenkeinrichtung, Handhebel
Tafel 16 Hinterradfederung
Tafel 17 Kraftstoffbehälter, Benzinhahn
Tafel 18 Auspuffanlage
Tafel 19 Werkzeugbehälter, Batterie
Tafel 20 Fahrersattel
Tafel 21 Kotflügel
Tafel 22 Räder, Bereifung, Radkörper
Tafel 23 Vorderradbremse, Radlager, Achsen
Tafel 24 Fußbremsbetätigung, Bowdenzüge, Klemmbrett

Gruppe: Zubehör

Tafel 25 Werkzeug
Tafel 26 Soziussattel, Schutzbügel für Zylinder, Sicherheitsschloß

Gruppe: Elektrische Ausrüstung

Tafel 27 Scheinwerfer, Tachometer, Tachometerspirale, Signalhorn, Bremsschlußkennzeichenleuchte, Abblendschalter, Kabel
Tafel 28 Lichtmaschine GMR 6/45 (Einzelteile)





Tafel 1
Gruppe: Motor

Gehäuse

nächster Punkt ; Index

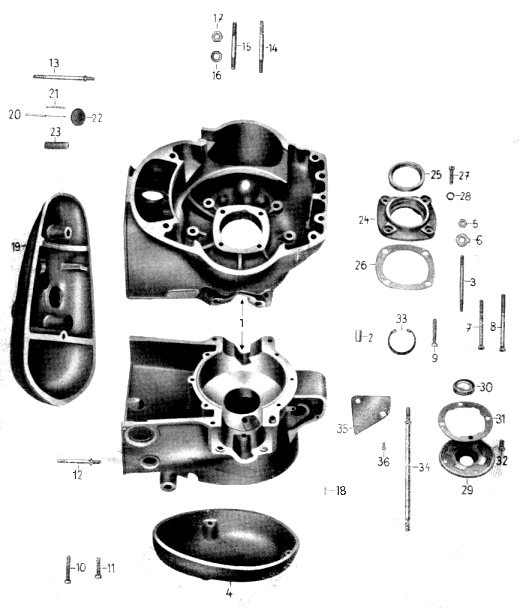

Tafel 1 Gruppe: Motor (Gehäuse)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
 02-841.10-1Gehäuse vollständig1bis Motor-Nr. 1617108
102-841.10-2Gehäuse (vergrößerter Luftdurchgang)1ab Motor-Nr. 1617109
201-841.03-0Paßring1
3 Stiftschraube M6x65 DIN 940 - 8G6
402-841.04-0Abschlußdeckel zur Lichtmaschine1
5 Sechskantmutter M6 DIN 934 zur Stiftschraube M6x65 - 5S6
602-841.07-0Sicherungsblech zur Stiftschraube6
7 Zylinderschraube linksseitig am Zylinderflansch M6x65 DIN 84 - 5S1
8 Zylinderschraube linksseitig am Zylinderflansch M6x75 DIN 84 - 5S1
9 Zylinderschraube rechtsseitig am Zylinderflansch M6x35 DIN 84 - 5S2
10 Zylinderschraube zum Abschlußdeckel für Lichtmaschine M6x50 DIN 84 - 5S2
11 Zylinderschraube zum Abschlußdeckel für Lichtmaschine M6x45 DIN 84 - 5S1
12 Stiftschraube für Abschlußdeckelbefestigung AM6x50 DIN 835 - 5S1
13 Stiftschraube mit Bund zur Abschlußdeckelbefestigung AM6x75 DIN 835 - 5S1
14 Stiftschraube zur Getriebebefestigung M8x50 DIN 940 - 8G2
15 Stiftschraube zur Getriebebefestigung M8x45 DIN 940 - 8G2
16 Federscheibe zur Stiftschraube B8 DIN 1374
17 Sechskantmutter zur Stiftschraube M8 DIN 934 - 5S4
18 Zylinderkerbstift f. Lichtmaschinen-Arretierung 2,5x10 DIN 1473 - 6S1
1902-841.03-1Abschlußdeckel zum Motorgehäuse1
2002-841.13-0Tupfer2
2102-841.14-0Feder zum Tupfer2
2202-841.15-0Scheibe zum Tupfer2
2302-841.12-0Verschlußstopfen zum Abschlußdeckel2
2402-841.34-0Dichtkappe für Kurbelwelle auf Schwungscheibenseite1
25 Dichtring A 38x50x7 DIN 65041
2602-841.29-0Dichtung für Dichtkappe auf Schwungscheibenseite1
27 Zylinderschraube zur Dichtkappe auf Schwungscheibenseite M6x20 DIN 84 - 5S4
28 Federscheibe B6 DIN 1374
2902-841.20-0Dichtkappe für Kurbelwelle auf Lichtmaschinenseite1
30 Dichtring A 17x30x7 nach DIN 65041
3102-841.22-0Dichtung für Dichtkappe auf Lichtmaschinenseite1
32 Senkschraube zur Dichtkappe auf Lichtmaschinenseite M5x10 DIN 63 - 5S4
333-00.02-04Sprengring in hinterer Gehäusehälfte1
3402-841.16-0Stiftschraube für Zylinderbefestigung8
3502-841.26-0Abdeckblech für vordere Gehäusehälfte2
36 Zylinderschraube zum Abdeckblech M4x10 DIN 84 - 5S4


Tafel 2
Gruppe: Motor

Zylinder

nächster Punkt ; Index

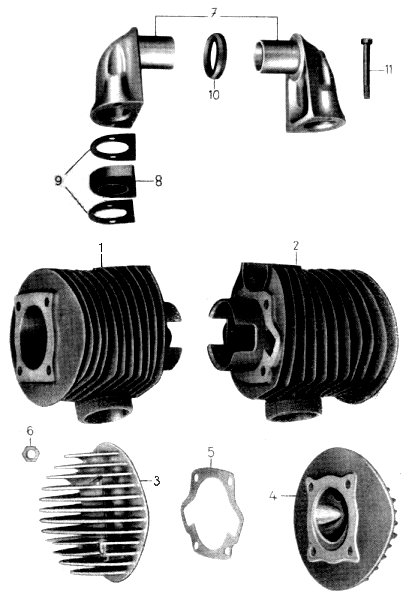

Tafel 2 Gruppe: Motor (Zylinder)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
102-841.40-0Zylinderkörper links 58,00 ø1bis Motor-Nr. 1616945
 02-835.00-0Zylinderkörper links 58,25 ø1bis Motor-Nr. 1616945
 02-835.01-0Zylinderkörper links 58,50 ø1bis Motor-Nr. 1616945
 02-835.02-0Zylinderkörper links 58,75 ø1bis Motor-Nr. 1616945
 02-835.03-0Zylinderkörper links 59,00 ø1bis Motor-Nr. 1616945
 02-835.04-0Zylinderkörper links 59,25 ø1bis Motor-Nr. 1616945
 02-835.05-0Zylinderkörper links 59,50 ø1bis Motor-Nr. 1616945
202-841.41-0Zylinderkörper rechts 58,00 ø1bis Motor-Nr. 1616945
 02-835.06-0Zylinderkörper rechts 58,25 ø1bis Motor-Nr. 1616945
 02-835.07-0Zylinderkörper rechts 58,50 ø1bis Motor-Nr. 1616945
 02-835.08-0Zylinderkörper rechts 58,75 ø1bis Motor-Nr. 1616945
 02-835.09-0Zylinderkörper rechts 59,00 ø1bis Motor-Nr. 1616945
 02-835.10-0Zylinderkörper rechts 59,25 ø1bis Motor-Nr. 1616945
 02-835.11-0Zylinderkörper rechts 59,50 ø1bis Motor-Nr. 1616945
202-841.52-0Zylinderdeckel links1
402-841.51-0Zylinderdeckel rechts1
 02-841.40-1Zylinderkörper links 58,00 ø1ab Motor-Nr. 1616946
 02-835.12-0Zylinderkörper links 58,25 ø1ab Motor-Nr. 1616946
 02-835.13-0Zylinderkörper links 58,50 ø1ab Motor-Nr. 1616946
 02-835.14-0Zylinderkörper links 58,75 ø1ab Motor-Nr. 1616946
 02-835.15-0Zylinderkörper links 59,00 ø1ab Motor-Nr. 1616946
 02-835.16-0Zylinderkörper links 59,25 ø1ab Motor-Nr. 1616946
 02-835.17-0Zylinderkörper links 59,50 ø1ab Motor-Nr. 1616946
 02-841.41-1Zylinderkörper rechts 58,00 ø1ab Motor-Nr. 1616946
 02-835.18-0Zylinderkörper rechts 58,25 ø1ab Motor-Nr. 1616946
 02-835.19-0Zylinderkörper rechts 58,50 ø1ab Motor-Nr. 1616946
 02-835.20-0Zylinderkörper rechts 58,75 ø1ab Motor-Nr. 1616946
 02-835.21-0Zylinderkörper rechts 59,00 ø1ab Motor-Nr. 1616946
 02-835.22-0Zylinderkörper rechts 59,25 ø1ab Motor-Nr. 1616946
 02-835.23-0Zylinderkörper rechts 59,50 ø1ab Motor-Nr. 1616946
 02-841.46-0Zylinderkopfdichtung2bis Motor-Nr. 1614010
502-841.45-0Zylinderfußdichtung2
602-8Sechskantmutter M8 DIN 934 - 5S8
  Federscheibe B8 DIN 1378
702-841.44-0Ansaugstutzen2
802-841.47-0Isolierflansch zum Ansaugstutzen2
902-841.48-0Dichtung zum Ansaugstutzen4
1002-841.49-0Dichtring zum Ansaugstutzen2
11 Sechskantschraube zum Ansaugstutzen M6x50 DIN 931 - 5S4
  Federscheibe B6 DIN 1374


Tafel 3
Gruppe: Motor

Kurbelwelle, Kolben, Kupplung

nächster Punkt ; Index

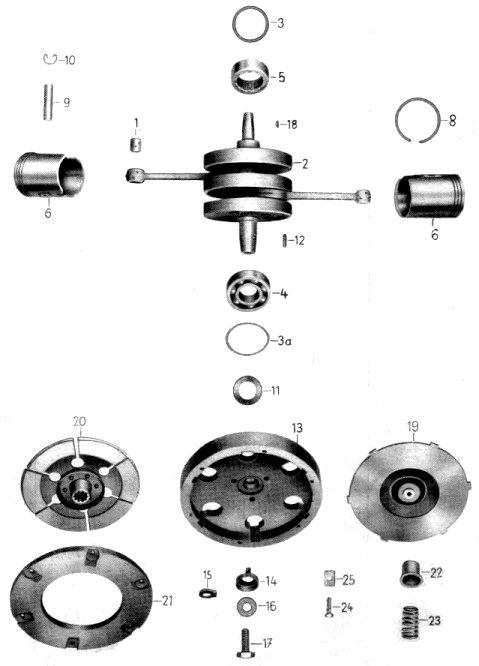

Tafel 3 Gruppe: Motor (Kurbelwelle, Kolben, Kupplung)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
102-842.03-0Büchse in Pleuelstange2
202-842.07-0Kurbelwelle vollst., ohne Lager1
318-00.50-05Ausgleichscheibe (0,2/0,3/0,5 mm stark)n. Bed.
3a18-00.61-05Ausgleichscheibe (0,2/0,3/0,5 mm stark)n. Bed.
4 Radial-Rillenkugellager auf Kupplungsseite 6305 DIN 6251
5 Radial-Zylinderrollenlager auf Lichtmaschinenseite NJ 2205 DIN 54121
658.501Kolben vollst. 58 ø (neue Kolbenbezeichnung mit Maß an Stelle der bisher gebräuchlichen angeben)2bis Motor-Nr. 1616945
 58.501-58,25Kolben vollst. 58,25 ø (neue Kolbenbezeichnung mit Maß an Stelle der bisher gebräuchlichen angeben)2bis Motor-Nr. 1616945
 58.501-58,50Kolben vollst. 58,50 ø (neue Kolbenbezeichnung mit Maß an Stelle der bisher gebräuchlichen angeben)2bis Motor-Nr. 1616945
 58.501-58,75Kolben vollst. 58,75 ø (neue Kolbenbezeichnung mit Maß an Stelle der bisher gebräuchlichen angeben)2bis Motor-Nr. 1616945
 58.501-59Kolben vollst. 59 ø (neue Kolbenbezeichnung mit Maß an Stelle der bisher gebräuchlichen angeben)2bis Motor-Nr. 1616945
 58.501-59,25Kolben vollst. 59,25 ø (neue Kolbenbezeichnung mit Maß an Stelle der bisher gebräuchlichen angeben)2bis Motor-Nr. 1616945
 58.501-59,50Kolben vollst. 59,50 ø (neue Kolbenbezeichnung mit Maß an Stelle der bisher gebräuchlichen angeben)2bis Motor-Nr. 1616945
 58.501AKolben vollst. 58 ø (neue Kolbenbezeichnung mit Maß an Stelle der bisher gebräuchlichen angeben)2ab Motor-Nr. 1616946
 58.501A-58,25Kolben vollst. 58,25 ø (neue Kolbenbezeichnung mit Maß an Stelle der bisher gebräuchlichen angeben)2ab Motor-Nr. 1616946
 58.501A-58,50Kolben vollst. 58,50 ø (neue Kolbenbezeichnung mit Maß an Stelle der bisher gebräuchlichen angeben)2ab Motor-Nr. 1616946
 58.501A-58,75Kolben vollst. 58,75 ø (neue Kolbenbezeichnung mit Maß an Stelle der bisher gebräuchlichen angeben)2ab Motor-Nr. 1616946
 58.501A-59Kolben vollst. 59 ø (neue Kolbenbezeichnung mit Maß an Stelle der bisher gebräuchlichen angeben)2ab Motor-Nr. 1616946
 58.501A-59,25Kolben vollst. 59,25 ø (neue Kolbenbezeichnung mit Maß an Stelle der bisher gebräuchlichen angeben)2ab Motor-Nr. 1616946
 58.501A-59,50Kolben vollst. 59,50 ø (neue Kolbenbezeichnung mit Maß an Stelle der bisher gebräuchlichen angeben)2ab Motor-Nr. 1616946
  Verdichtungsring (Zweitakt) AZ DIN 73102
(Ringsicherung nach DIN 73105):

8 Verdichtungsring AZ 58 x 2 bc6
  Verdichtungsring AZ 58,25 x 2 bc6
  Verdichtungsring AZ 58,50 x 2 bc6
  Verdichtungsring AZ 58,75 x 2 bc6
  Verdichtungsring AZ 59 x 2 bc6
  Verdichtungsring AZ 59,25 x 2 bc6
  Verdichtungsring AZ 59,50 x 2 bc6
9 Kolbenbolzen D 15x10x47 DIN 73121-L2
  Kolbenbolzen D 15,05x10x47 DIN 73121-L2
  Kolbenbolzen D 15,10x10x47 DIN 73121-L2
  Kolbenbolzen D 15,20x10x47 DIN 73121-L2
10 Drahtsprengring dazu 15 DIN 731234
1118-00.62-04Druckscheibe für Lager 63051
12 Paßfeder A 6x4x16 DIN 68851
1302-842.44-0Schwungscheibe1
1402-842.45-0Sicherungskappe1
1502-842.46-0Dichtring1
1618-00.111-05Unterlegscheibe1
176-00.14-05Sechskantschraube1
18 Scheibenfeder f. Lichtmaschine 4x5 DIN 68881
1902-843.02-0Druckteller vollständig1
2002-843.07-0Kupplungslamelle, bepreßt1
2102-843.15-0Druckplatte zur Kupplung1
2202-843.11-0Federtopf6
2302-843.12-0Kupplungsdruckfeder6
24 Sechskantschraube M6x20 DIN 933 - 8G6
2502-843.16-0Sicherungsblech zur Druckplatte6


Tafel 4
Gruppe: Motor

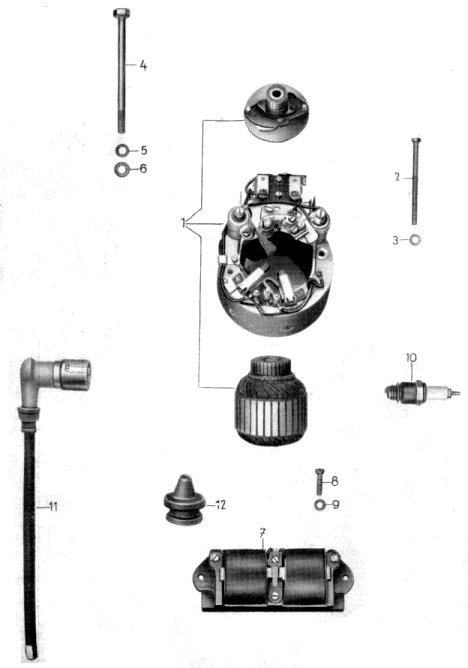

Lichtmaschine vollständig, Zündspulenträger, Zündkabel

nächster Punkt ; Index

Tafel 4 Gruppe: Motor (Lichtmaschine vollständig, Zündspulenträger, Zündkabel)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
18016.1Gleichstrom-Lichtmaschine GMR 6/45, Drehrichtung links auf Unterbrecher gesehen, mit Unterbrecher, Fliehkraftregler, Kabel und Reglerschalter1
 8016.1-300Nockenträger vollständig1
2*Zylinderschraube z. Lichtmaschinenbefestigung M5x75 DIN 84 - 5S2
3*Federscheibe A5 DIN 1372
4*Sechskantschraube zur Ankerbefestigung M7x105 DIN 931 - 8G1
5*Federring A7 DIN 1271
6*Unterlegscheibe 7,4 DIN 1251
78356.1Spulenträger vollständig ZS 6/51
8*Zylinderschraube M5x20 DIN 84 - 5S2
9*Federscheibe A5 DIN 1372
 8356.1-100Spulenträger1
 8356.1-200Zündspule2
 8356.1-000:01Kontaktschiene2
  Federscheibe A3 DIN 1372
  Zylinderschraube AM3x12 DIN 84m2
 8356.1-000:02Pratze1
  Scheibe 3,2 DIN 4332
  Federscheibe A3,5 DIN 1374
  Zylinderschraube AM3,5x8 DIN 84m2
 245WPN367/2Kabel (Unterbrecher-Zündspule)1
 305WPN367/2Kabel (Lichtmaschine-Zündspule)1
  Zylinderschraube AM3,5x6 DIN 84m (für Zündspule, Anschl. 15)2
10 Zündkerze mit Dichtung, Gewindelänge 12 mm, Isolator 14/225, M14 DIN 725022
11290F.WPN309Zündkabel vollständig mit Entstörstecker2
1202-848.13-0 *Gummimuffe zur Zündkabelabführung2
  Sämtliche Ersatzteile dieser Tafel, bis auf die mit einem * bezeichneten, sind durch das VEB Zentrales Vertriebslager Fahrzeugelektrik Thalheim/Erzg. zu beziehen.


Tafel 5
Gruppe: Motor

Vergaser, Luftfilter

nächster Punkt ; Index

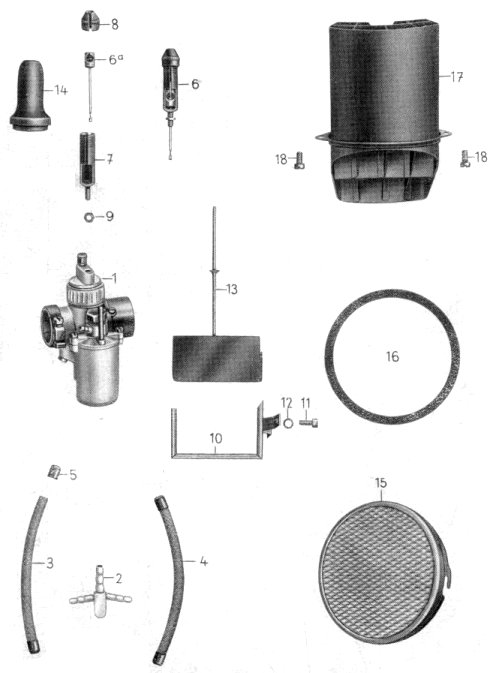

Tafel 5 Gruppe: Motor (Vergaser, Luftfilter)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
1 Vergaser NB 22-22
 02-848.29-0Verteiler zur Kraftstoffleitung1bis Motor-Nr. 1617108
202-848.29-1Verteiler zur Kraftstoffleitung1ab Motor-Nr. 1617109
3 Kraftstoffschlauch 9x95 DIN 73379 FJ für linken Vergaser1
4 Kraftstoffschlauch 9x115 DIN 73379 FJ für rechten Vergaser1
5 Schlauchhülse 10 DIN 73379 FJ4
602-848.32-0Bowdenzugaufnahme vollständig2
6a02-848.33-0Führungskolben2
702-848.36-0Gehäuse für Bowdenzugaufnahme2
802-848.37-0Verschlußkappe für Bowdenzugaufnahme2
9 Flache Sechskantmutter M6x0,752
1002-848.96-0Führungsrahmen vollständig1
11 Sechskantschraube M5x8 DIN 933 - 5S2
12 Federring B5 DIN 1272
1302-848.91-0Schieber vollständig1
1402-848.38-0Schutzkappe für Bowdenzugaufnahme2
 02-848.26-0Naßluftfilter1bis Motor-Nr. 1617108
 02-848.30-0Aufnahmegummi für Luftfilter2bis Motor-Nr. 1617108
1502-848.72-0Naßluftfilter1ab Motor-Nr. 1617109
16 Schnurring Form B 3844 Gummi1ab Motor-Nr. 1617109
1702-848.98-0Ansauggeräuschdämpfer1ab Motor-Nr. 1617109
18 Zylinderschraube AM6x12 DIN 842ab Motor-Nr. 1617109


Tafel 6
Gruppe: Motor

Vergaser-Einzelteile

nächster Punkt ; Index

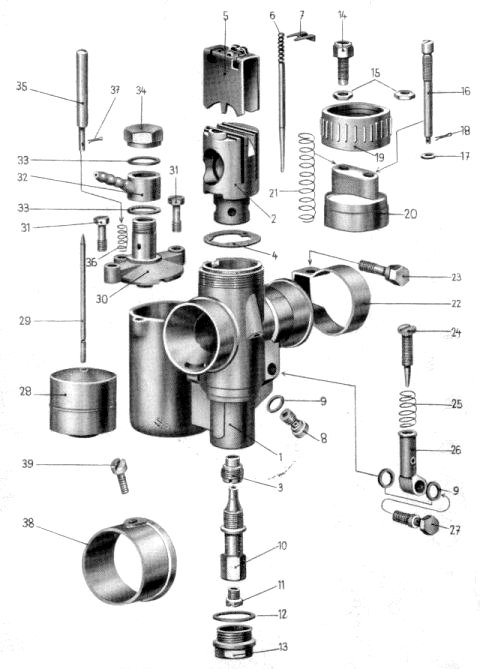

Tafel 6 Gruppe: Motor (Vergaser-Einzelteile)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
12112Vergasergehäuse1
22117Einsatzstück1
32074Zerstäuber1
42059Dichtung1
52061Flachschieber (-)1
60061Teillastnadel1
72054Klemmbügel1
82045Leerlaufdüse (-)1
90050Dichtring3
102060Nadeldüse (-)1
  Dichtung 11x14x0,5 (Restibol)1
111091Hauptdüse (-)1
120054Dichtring1
130053Verschlußschraube1
140001Seilzugstellschraube1
150002Sechskantmutter2
162063Anschlagschraube1
173,2 DIN 433Scheibe1
180,8x6 DIN 94Splint1
192064Verschraubung1
202062Schiebergehäusekappe1
210057Druckfeder1
220062Klemmring1
230008Sechskantschraube1
240013Regulierschraube1
250011Druckfeder1
262069Gehäuse für Leerlaufregulierung1
272070Hohlschraube1
282008Schwimmer1
290007Schwimmernadel1
 2116Schwimmergehäusedeckel vollständig1
302118Schwimmergehäusedeckel1
310009Sechskantschraube2
322067Schwenkschlauchnippel1
330056Dichtring2
342048Verschlußmutter1
352077Tupfer1
360074Druckfeder1
372,3 DIN 6799Sicherungsscheibe1
382066Luftberuhigungsrohr1
39M4x8 DIN 84Zylinderschraube1
  Geräteschild1kein Ersatzteil
  (-) Veränderliche Größen, bei Bestellung Größe angeben


Tafel 7
Gruppe: Getriebe

Getriebegehäuse

nächster Punkt ; Index

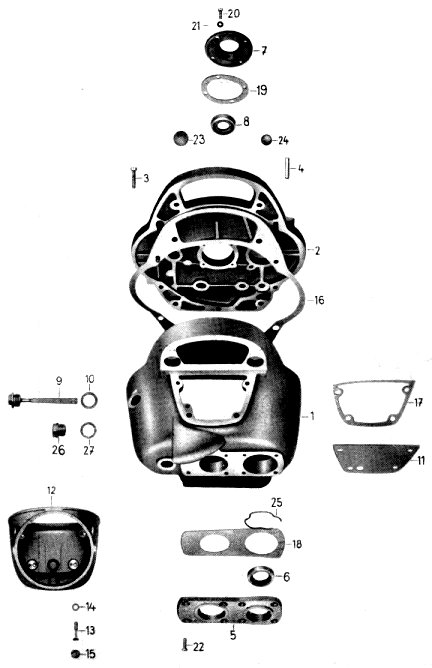

Tafel 7 Gruppe: Getriebe (Getriebegehäuse)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
1+202-845.07-1Getriebegehäuse mit Flansch und vergrößertem Luftdurchlaß1
3 Zylinderschraube zum Flansch M6x25 DIN 84 - 5S4
4 Zylinderstift zum Getriebegehäuse 6m 6x28 DIN 7 - 5S1
502-845.22-0Abschlußdeckel zum Getriebegehäuse1
6 Radialdichtring zum Abschlußdeckel B 25x37x7 DIN 65031
702-845.06-0Dichtkappe für Antriebswelle1
8 Abdichtring für Dichtkappe B 20x35x10 DIN 65031
902-845.11-0Ölkontrollstab1
10 Dichtring für Ölkontrollstab C 18x24 DIN 76031
1102-845.23-0Zwischenplatte1
 02-845.25-0Schaulochdeckel1bis Motor-Nr. 1617108
  Zylinderschraube zum Schaulochdeckel M6x15 DIN 84 - 5S4bis Motor-Nr. 1617108
  Dichtring dazu 6x10 DIN 76034bis Motor-Nr. 1617108
 02-845.26-0Abschlußkappe1bis Motor-Nr. 1617108
1202-848.69-0Abschlußkappe1ab Motor-Nr. 1617109
1302-848.73-0Zylinderschraube4
14 Dichtring A6x12 DIN 76034
1502-848.71-0Verschlußpfropfen2
1602-845.27-0Dichtung für Getriebeflansch mit vergrößertem Luftdurchlaß1
1702-845.19-0Dichtung für Zwischenplatte2
1802-845.20-0Dichtung für Abschlußdeckel für Getriebegehäuse1
1902-845.21-0Dichtung für Dichtkappe zur Antriebswelle1
20 Zylinderschraube zur Dichtkappenbefestigung M4x12 DIN 84 - 5S4
21 Federscheibe A4 DIN 1374
22 Senkschraube zur Abschlußdeckelbefestigung M5x15 DIN 63 - 5S8
23 Verschlußscheibe für Kickstarterbohrung 20 DIN 4701
24 Verschlußscheibe für Schaltwellenbohrung 14 DIN 4701
250-00.30-04Sprengring1
2602-845.29-0Verschlußschraube für Ölablaß mit Magnetfilterstopfen1
27 Dichtring C 18x24 DIN 76031


Tafel 8
Gruppe: Getriebe

Zahnräder, Wellen, Kickstarter

nächster Punkt ; Index

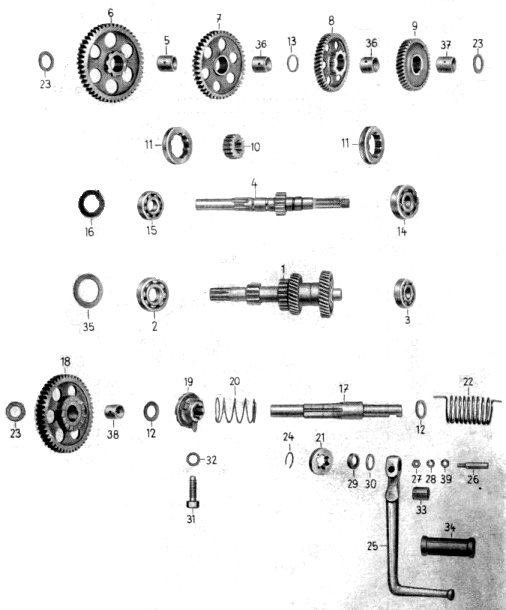

Tafel 8 Gruppe: Getriebe (Zahnräder, Wellen, Kickstarter)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
102-846.00-0Antriebswelle vollständig ohne Lager1
 02-846.10-2Antriebswelle vollständig ohne Lager1
2 Radialrillenlager 20x47x14 6204 DIN 6251
3 Radialrillenlager 17x40x12 6203 DIN 6251
402-846.09-2Abtriebswelle1
502-846.12-0Laufbüchse für Abtriebswelle1
602-846.25-0Zahnrad für I. Gang1
702-846.14-1Zahnrad für II. Gang1
802-846.15-1Zahnrad für III. Gang1
902-846.19-1Zahnrad für IV. Gang1
1002-846.17-1Zwischenstück für Zahnräder1
1102-846.18-0Schaltklaue2
1202-846.20-0Anlaufscheibe2
1302-846.21-0Anlaufscheibe1
14 Radialrillenlager 17x47x14 6303 DIN 6251
15 Radialrillenlager 17x40x12 6203 DIN 6251
1618-00.57-05Ausgleichscheibe für Lager 6203n.Bed.
1702-846.31-1Kickstarterwelle1
1802-846.26-0Kickstarterrad1
1902-846.33-0Mitnehmer für Kickstarterzahnrad1
2002-846.34-0Druckfeder zum Kickstarter1
2102-846.35-0Federaufnahme zum Kickstarter1
2202-846.36-0Drehfeder für Kickstarter1
2302-846.20-0Anlaufscheibe3
24 Sprengring 22 DIN 90451
2502-846.45-0Kickstarterkurbel1
2602-846.46-0Keilschraube für Kickstarterkurbel1
27 Sechskantmutter M6 DIN 934 - 6S1
28 Federring B6 DIN 1271
2902-846.47-0Dichtring für Kickstarterwelle1
3002-846.48-0Abdeckscheibe1
31 Sechskantschraube mit Zapfen für Kickstarteranschlag M12x35 DIN 561 - C22K1
32 Dichtring C 12x18 DIN 76031
3302-846.41-0Anschlaggummi zum Kickstarter1
3402-846.42-0Gummi für Kickstarterkurbel1
351-00.97-05Ausgleichscheibe für Lager 6204n.Bed.
3602-846.39-0Laufbüchse für II. und III. Gangrad2
3702-846.29-0Laufbüchse für IV. Gangrad1
3802-846.27-0Laufbüchse für Kickstarterrad1
39 Scheibe 6,4 DIN 1251


Tafel 9
Gruppe: Getriebe

Schaltung, Leerlaufanzeigeschalter

nächster Punkt ; Index

Tafel 9 Gruppe: Getriebe (Schaltung, Leerlaufanzeigeschalter)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.

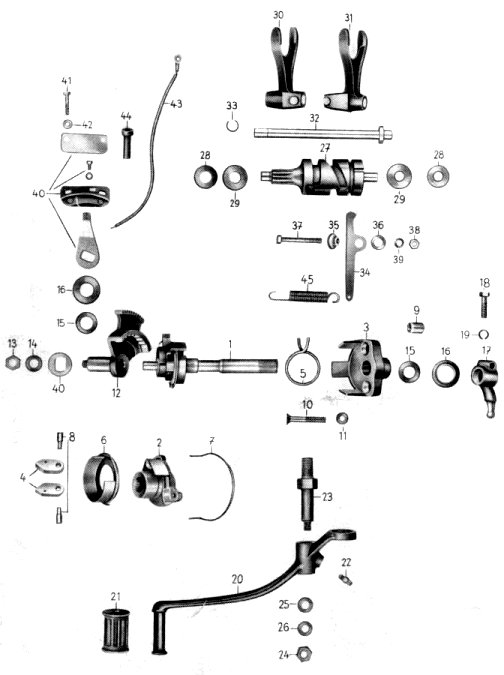

102-847.00-0Schaltstück mit Schaltwelle vollständig1wird nur einzeln geliefert
 02-847.03-0Schaltwelle für Fußschaltung1
202-847.19-0Schaltstück für Fußschaltung1
302-847.01-0Anschlag für Fußschaltung1
402-847.20-0Schaltklinke für Fußschaltung2
502-847.21-0Rückholfeder für Fußschalthebel1
602-847.22-0Haltescheibe zur Fußschaltung1
702-847.23-0Schaltklinkenfeder für Fußschaltung1
802-847.24-0Führungsbolzen für Schaltklinke2
901-841.03-0Paßring für Anschlag1
10 Senkschraube f. Anschlag M6x40 DIN 87 - 6S2
11 Fächerscheibe V6,4 DIN 67982
1202-847.02-0Zahnsegment für Fußschaltung1
13 Flache Sechskantmutter für Hebel zum Leerlaufanzeiger M8x1 DIN 936 - 5S1
14 Federscheibe B8 DIN 1371
1502-847.14-0Gummidichtring2
1602-847.32-0Abdeckscheibe2
1702-847.09-1Hebel für Fußschaltwelle1bis Motor-Nr. 1615912 mit Fußschalthebel 02-847.12-1 auswechs.
18 Sechskantschraube M6x22 DIN 931 - 8G1
19 Federring B6 DIN 1271
2002-847.12-1Fußschalthebel1bis Motor-Nr. 1615912 mit Hebel 02-847.09-1 auswechs.
2101-845.21-0Gummimuffe für Fußschalthebel B DIN 734831
 1-00.74-04Ausgleichscheiben.Bed.
22 Kugelwulstschmierkopf A6 DIN 714121
2302-847.13-0Lagerbolzen für Fußschalthebel1
24 Sechskantmutter M8 DIN 934 - 5S1
25 Scheibe 8,4 DIN 1251
26 Federscheibe B8 DIN 1371
  Federscheibe B12 DIN 1371
2702-847.04-0Kurvenwalze1
2802-847.25-0Anlaufscheibe für Kurvenwalze2
2902-847.26-0Ausgleichscheibe für Kurvenwalzen.Bed.
3002-847.06-0Schaltgabel für I. und II. Gang1
3102-847.07-0Schaltgabel für III. und IV. Gang1
3202-847.08-0Achse für Schaltgabel1
33Sprengring 10 DIN 90452
3402-847.16-0Schaltarretierhebel1
3502-847.17-0Abstandshülse für Arretierhebel1
361-00.54-05Unterlegscheibe zum Arretierhebel1
37 Sechskantschraube zur Befestigung des Arretierhebels M5x40 DIN 931 - 5S1
38 Sechskantmutter M5 DIN 934 - 5S1
39 Federscheibe A5 DIN 1371
4025-56.10(4)Leerlaufanzeigeschalter einschließlich Betätigungshebel1Ersatzteile VEB Fahrzeugelektrik Thalheim
41 Sechskantschraube zur Schalterbefestigung M4x20 DIN 267 - 5S2
42 Federscheibe A4 DIN 1372
4302-848.09-0Kabel zum Leerlaufanzeigeschalter1
  Lüsterklemme einpolig ohne Isolierung1
  Isolierrohr zur Lüsterklemme 9øx1; 30 lang1
4402-848.08-0Gummistopfen zum Leerlaufanzeigeschalter1
  Sicherungsdraht (für Sechskantschraube M4x20 DIN 267) 0,7-0,8ø 110 lang1
4502-847.18-0Zugfeder für Schaltarretierung1


Tafel 10
Gruppe: Getriebe

Kupplungsbetätigung, Tachometerantrieb

nächster Punkt ; Index

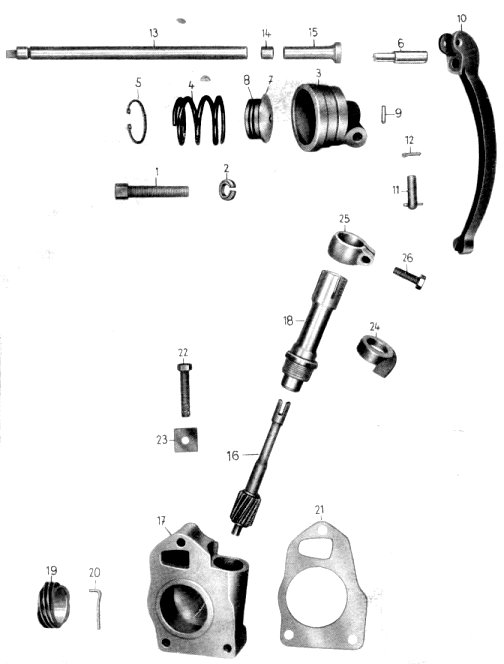

Tafel 10 Gruppe: Getriebe (Kupplungsbetätigung, Tachometerantrieb)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
101-829.09-0Stellschraube1
260-26.04-14Gegenmutter1
302-847.49-1Federgehäuse zur Kupplungsbetätigung1
402-847.48-0Druckfeder zur Kupplungsbetätigung1
5 Sicherungsring 30x1,2 DIN 4721
602-847.52-0Druckzapfen1
702-847.53-0Druckpilz1
8 Axialrillenlager 51100 DIN 7111
9 Zylinderkerbstift 2x6 DIN 1473 - 6S1
1002-847.54-0Kupplungshebel1
11 Bolzen 6 h 11x22x17 DIN 14331
12 Splint 1,5x10 DIN 942
1302-847.43-0Druckstift für Kupplung1
1402-847.56-0Zylinderrolle zur Druckstange 8,5 und 9,5 lang
oder
1Länge nach Bedarf
  Zylinderrolle zur Druckstange 7,5x7,5 DIN 54021Länge nach Bedarf
1502-847.50-0Drucknagel1
1602-848.74-0Tachometerritzel vollständig 14 Zähne1für Solo-Betrieb
 02-848.75-0Tachometerritzel vollständig 14 Zähne1SW-Betrieb
1702-848.55-0Tachometergehäuse1
1802-848.56-0Lagerstopfen1
1902-848.57-0Schraubenrad 6 Zähne1für Solo-Betrieb
 02-848.64-0Schraubenrad 6 Zähne1SW-Betrieb
2002-848.68-0Sicherungsdraht für Schraubenrad1
2102-848.59-0Dichtung zum Tachogehäuse1
22 Sechskantschraube M5x30 DIN 933 - 5S3
2302-848.60-0Sicherungsblech3
2402-848.65-0Dichtgummi für Lagerstopfen1
2502-848.66-0Klemmschelle für Tachometeranschluß1
26 Sechskantschraube M5x18 DIN 931 - 5S1


Tafel 11
Gruppe: Kardan

Kardangehäuse, Hinterradbremse, Bremslichtschalter

nächster Punkt ; Index

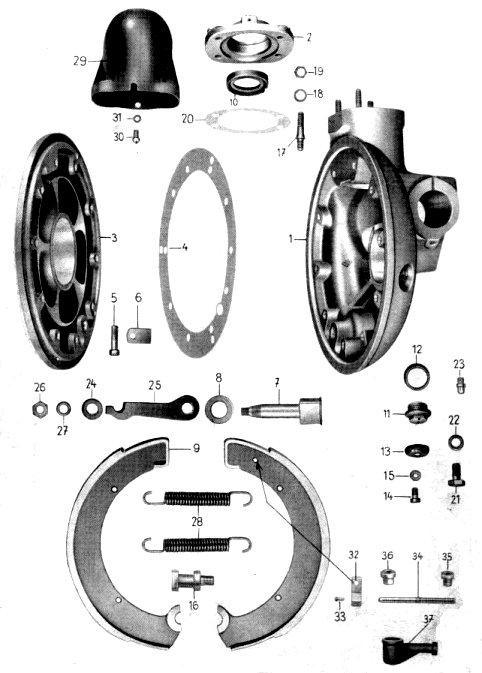

Tafel 11 Gruppe: Kardan (Kardangehäuse, Hinterradbremse, Bremslichtschalter)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
102-825.225-0Gehäuse für Kardanantrieb1ab Fg.-Nr. 878599
202-825.87-0Abschlußflansch1
302-825.112-1Abschlußdeckel ohne Stopplichtschalterbohrung1bis Fg.-Nr. 878598
 02-825.112-0Abschlußdeckel mit Stopplichtschalterbohrung1ab Fg.-Nr. 878599
402-825.113-0Dichtung für Abschlußdeckel1
5 Sechskantschraube zum Abschlußdeckel M6x25 DIN 931 - 5S10
602-825.43-0Sicherungsblech10
702-825.45-0Bremsschlüssel1
802-825.47-0Anlaufscheibe für Bremsschlüssel1
902-825.40-0Bremsbacken links1
 02-825.120-0Bremsbacken rechts mit Nietloch1
 02-825.42-0Bremsbacken rechts1bis Fg.-Nr. 878598
10 Radialdichtring für Abschlußflansch B 25x37x7 DIN 65041
 02-825.31-0Einfüllschraube mit Entlüftung (für Kardangehäuse)1
1102-825.32-0Einfüllschraube1
12 Dichtring C 18x24 DIN 76031
1302-825.33-0Schutzkappe für Entlüftung1
14 Zylinderschraube M5x8 DIN 84 - 5S1
15 Federscheibe B5 DIN 1371
1602-825.37-0Drehbolzen zum Abschlußdeckel1
1702-825.63-0Bundbolzen4
18 Federscheibe B6 DIN 1374
19 Sechskantmutter M6 DIN 934 - 5S4
2002-825.64-0Dichtung für Abschlußflanschn.Bed.
21 Sechskantschraube M8x15 DIN 933 - 5S2
22 Dichtring C 8x14 DIN 76032
23 Kegelwulstschmierkopf A6 DIN 714122
 02-825.72-0Zwischenscheibe für Bremsschlüssel1
2402-825.71-0Gummiring zum Bremsschlüssel1
2502-825.48-0Bremshebel1
26 Sechskantmutter M8x1 DIN 936 - 5S1
27 Federring A8 DIN 1271
2802-825.28-0Rückholfeder2
2902-825.88-0Abschlußglocke1
30 Sechskantschraube M4x8 DIN 933 - 5S2
31 Federring B4 DIN 1272
3202-825.108-0Kontaktfeder1
33 Halbrundniet für Kontaktfeder 3x8 DIN 6601
3402-825.109-0Kontaktschraube1
  Sechskantmutter M5 DIN 934 - 5S2
  Federscheibe B5 DIN 1371
3502-825.110-0Isolierbüchse1
3602-825.111-0Isolierbüchse1
37 Schutzkappe f. Bremslichtschalter H DIN 723111
 05-830.12-0Gummitülle1


Tafel 12
Gruppe: Kardan

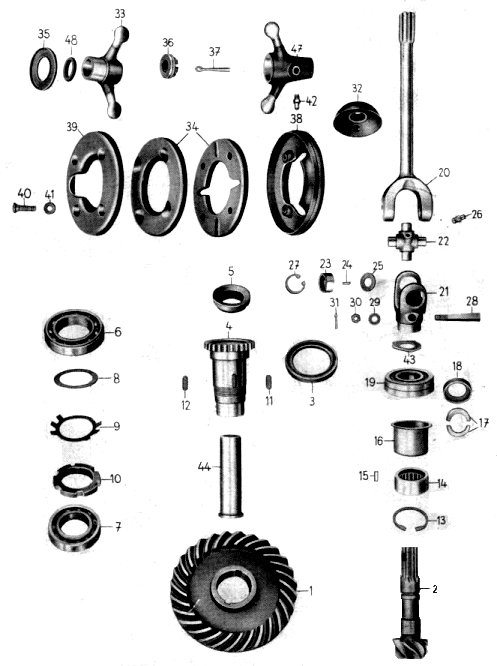

Gelenkkreuz, Tellerrad, Ritzel, Gummigelenk, Gelenkwelle

nächster Punkt ; Index

Tafel 12 Gruppe: Kardan (Gelenkkreuz, Tellerrad, Ritzel, Gummigelenk, Gelenkwelle)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
1+202-825.53-0Spiralkegelräder 6/28 Z mit Rollenlaufring für Ritzellagerung gepaart1Solo-Betrieb
 02-825.56-0Spiralkegelräder 5/27 Z mit Rollenlaufring für Ritzellagerung gepaart1SW-Betrieb
3 Abdichtring im Abschlußdeckel B 42x56x7 DIN 65031
402-825.57-0Mitnehmerbüchse1
502-825.74-0Abdichtring für Mitnehmerbüchse1
6 Radial-Rillenkugellager 35x62x14 6007 DIN 6251
7 Radial-Rillenkugellager 30x55x13 6006 DIN 6251
802-825.58-0Ausgleichscheibe für Tellerradn.Bed.
902-825.59-0Sicherungsblech1
10 Nutmutter f. Tellerrad M35x1,5 DIN 4721
11 Paßfeder A 6x4x16 DIN 68851
1202-825.61-0Paßfeder1
13 Sicherungsring f. Rollenlaufring 36x1,5 DIN 4721
142-00.49-03Rollenlaufring für Ritzellagerung1
15 Zylinderrolle 5x10 DIN 540216
1602-825.60-0Distanzhülse1
1702-825.79-0Zweiteiliger Ring1
1802-825.73-0Distanzring1
19 Radial-Schrägkugellager 20x52x15 QB20 DIN 6281
2002-825.82-0Gelenkwelle1
2102-825.83-0Gelenkgabel1
2202-825.84-0Gelenkkreuz1
2302-825.86-0Lagerbüchse4
 1-00.01-04Ausgleichscheibe 0,1/0,2/0,3 mm starkn.Bed.
24 Lagernadeln 2,5x7,8 DIN 61764
2518-00.27-05Anlaufscheibe4
26 Kegelwulstschmierkopf A6 DIN 714121
27 Seegerring 20x1 DIN 4724
2802-825.85-0Keil für Kreuzgelenk1
29 Federscheibe B6 DIN 1371
30 Kronenmutter M6 DIN 935 - 6S1
31 Splint 1,5x15 DIN 941
3202-825.89-0Abschlußpilz1
 18-00.13-05Ausgleichscheibe für Ritzeln.Bed.
3302-825.92-0Innerer Mitnehmer (farbig lackiert)1
3402-825.122-0Mitnehmergummi2
3502-825.69-0Staubkappe1
3602-825.123-0Kronenmutter1
37 Splint 3x25 DIN 941
3802-825.94-0Innere Gelenkschale (farbig lackiert)1
3902-825.93-0Äußere Gelenkschale (farbig lackiert)1
40 Senkschraube M6x25 DIN 87 - 5S4
41 Sicherungsscheibe C6,4 DIN 67984
42 Kegelwulstschmierkopf AM 6 DIN 34031
43 Federscheibe B16 DIN 1371
4402-825.13-0Abstandhülse für Mitnehmerbüchse1
4702-825.91-0Äußerer Mitnehmer (farbig lackiert)1
4802-846.47-0Dichtring für inneren Mitnehmer2Gummi


Tafel 13
Gruppe: Fahrgestell

Rahmen, Kippständer

nächster Punkt ; Index

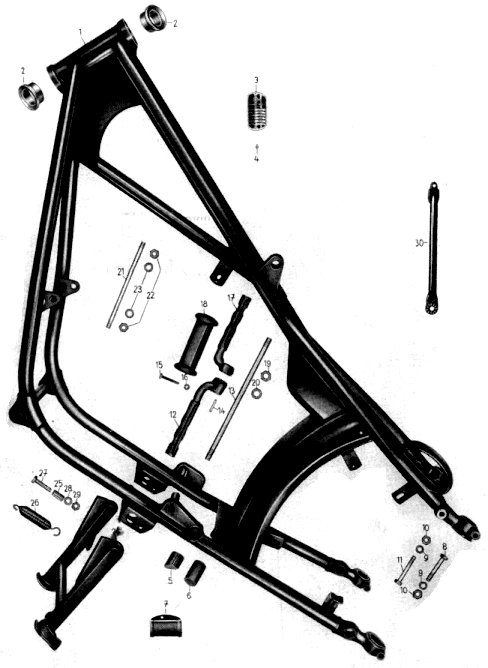

Tafel 13 Gruppe: Fahrgestell (Rahmen, Kippständer)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
102-821.02-0Rahmen1
202-821.86-0Rahmenlaufring2
302-821.93-0Typenschild1
4 Halbrundkerbnagel 2,6x5 DIN 1476 oder 2,6x6 DIN 14762
502-821.82-0Gummi für Kickstarteranschlag1
602-821.83-0Gummi für Kippständeranschlag1
701-821.84-0Triffauflage zum Rahmen1
  Sechskantschraube M6x15 DIN 933 - 5S1
  Sechskantmutter M6 DIN 934 - 5S1
  Scheibe 6,4 DIN 1251
  Federring B6 DIN 1271
8 Sechskantschraube für Rahmenendstück unten M8x55 DIN 931 - 8G2
9 Federring B8 DIN 1274
10 Sechskantmutter M8 DIN 934 - 5S4
11 Sechskantschraube für Rahmenendstück oben M8x55 DIN 931 - 8G2
1202-829.03-0Fußraste rechts1
1302-829.05-0Befestigungsbolzen für Fußraste und Motor1
14 Kegelkerbstift 4x25 DIN 14711
15 Sechskantschraube M6x35 DIN 933 - 5S1
16 Sechskantmutter M6 DIN 934 - 5S1
1702-829.02-0Fußraste links1
1801-829.12-0Fußrastengummi2
19 Flache Sechskantmutter M12x1,5 DIN 936 - 5S1
20 Federring B12 DIN 1271
2102-829.04-0Befestigungsbolzen für Motor vorn1
22 Sechskantmutter M10 DIN 934 - 5S2
23 Federring B10 DIN 1272
2402-828.40-0Kippständer vollständig1
2502-828.50-0Abstandhülse für Kippständer2
2602-828.51-0Zugfeder für Kipständer2
27 Sechskantschraube für Kippständer M8x40 DIN 9312
28 Federring B8 DIN 1272
29 Sechskantmutter M8 DIN 9342
 02-821.87-0Abdeckblech für Diebstahlsicherung1
  Halbrundkerbnagel 2,6x8 DIN 14761
3002-821.79-0Verbindungsstrebe1
  Sechskantschraube für untere Befestigung M16x1,5x45 DIN 960 - 5S1
  Flache Sechskantmutter M16x1,5 DIN 936 - 5S1
  Federring B16 DIN 1271
  Sechskantschraube für obere Befestigung M10x25 DIN 931 - 5S1
  Federring B10 DIN 1271


Tafel 14
Gruppe: Fahrgestell

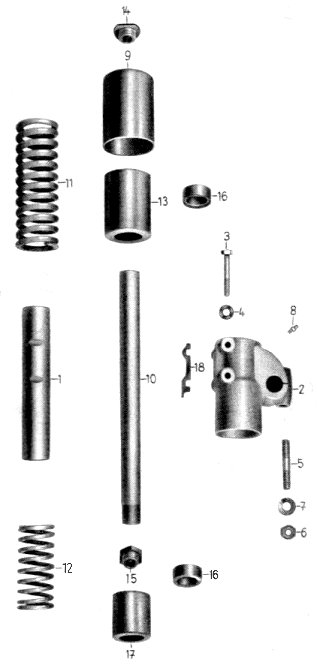

Vorderradfederung

nächster Punkt ; Index

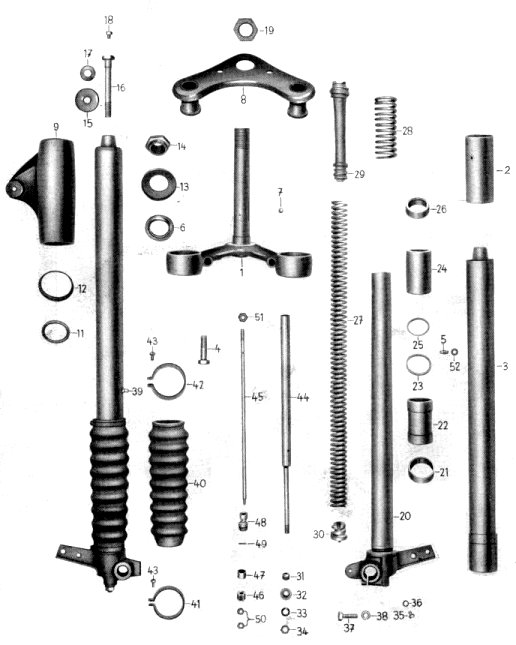

Tafel 14 Gruppe: Fahrgestell (Vorderradfederung)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
102-822.97-1Klemmkopf mit Steuerrohr1
202-822.33-1Verstärkung mit Führungsrohr2
302-822.36-2Führungsrohr2
4 Sechskantschraube M10x40 DIN 931 - 8G2
5 Kegelwulstschmierkopf A6 DIN 714122entfällt
602-822.63-0Gabellaufring DIN 71974 FJ Form E2
7 Stahlkugel 6,35ø38
802-822.109-0Oberer Klemmkopf1
902-822.51-0Scheinwerferhalter rechts1
 02-822.54-0Scheinwerferhalter links1
1101-822.16-0Gummiring2
1202-822.47-0Aufnahme für Gummiring2
1302-822.64-0Abdeckscheibe1
1402-822.66-0Halsmutter1
1502-822.75-0Deckscheibe2
1602-822.76-1Sechskantschraube M12x1,5x90 DIN 9612
17 Federscheibe B12 DIN 1372
18 Sechskantschraube M6x8 DIN 933 - 5S2
1901-822.24-0Mutter1
2002-822.01-1Linkes Telekoprohr1
 02-822.03-1Rechtes Telekoprohr1
2102-822.10-0Hohlschraube2
2202-822.104-0Untere Führungsbüchse2
2302-822.13-0Beilegring2
2402-822.105-0Obere Führungsbüchse2
2502-822.15-0Beilegring2
 18-00.25-05Ausgleichscheiben.Bed.
2602-822.16-0Schraubhülse2
2702-822.95-0Druckfeder2Solo-Betrieb
 02-822.102-0Druckfeder2SW-Betrieb
2802-822.18-2Zusatzfeder für Vorderradfeder2
2902-822.19-1Obere Federschnecke2
3002-822.20-0Untere Federschnecke2
3102-822.98-0Dichtring zur Achsaufnahme2
3202-822.94-0Dichtnippel2
33 Federring für Ölstoßdämpferbefestigung B8 DIN 1272
34 Sechskantmutter M8 DIN 934 - 5S2
35 Zylinderschraube f. Ölablaß M6x8 DIN 84 - 5S2
36 Dichtring C 6x10 DIN 76032
37 Sechskantschraube für linke Achsaufnahme M8x25 DIN 931 - 8G1
38 Federring B8 DIN 1271
39 Kegelwulstschmierkopf A6 DIN 714122
4001-822.243-0Schutzbalg2
4102-822.08-0Untere Klemmschelle2
4202-822.09-0Obere Klemmschelle2
43 Halbrundschraube M4x10 DIN 86 - 5S4
 02-822.21-0Ölstoßdämpfer vollständig2
4402-822.22-0Dämpferrohr2
4502-822.103-0Kolbenstange2
4602-822.28-0Kolben für Öldämpfer2
4702-822.29-0Ventilkappe2
4802-822.34-1Düse vollständig2
49 Knebelkerbstift 1,5x12 DIN 14752
50 Sechskantmutter BM5 DIN 4394
51 Sechskantmutter BM8 DIN 439 - 5S2
5218-00.03-05Beilegscheibe zu Bild 39n.Bed.


Tafel 15
Gruppe: Fahrgestell

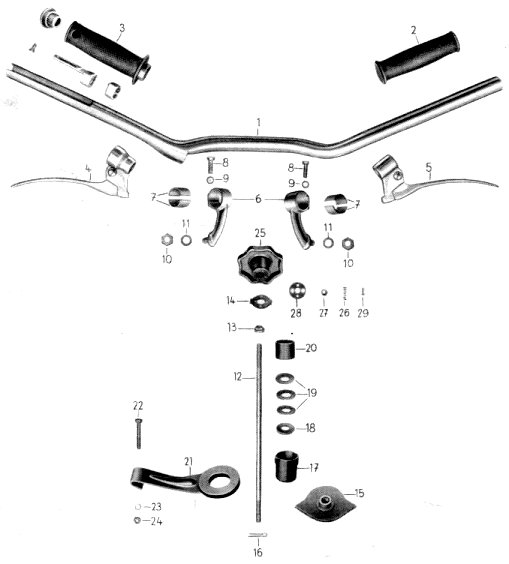

Lenkeinrichtung, Handhebel

nächster Punkt ; Index

Tafel 15 Gruppe: Fahrgestell (Lenkeinrichtung, Handhebel)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
102-822.82-0Lenker vollständig1
201-822.239-0Blindgriff1
3 Drehgriff H DIN 719031
4 Bremshebel N DIN 719021
5 Kupplungshebel P 27 DIN 719021
602-822.85-0Lenkerhalter2
702-822.99-0Klemmschale4
8 Sechskantschraube M6x20 DIN 931 - 8G2
9 Federscheibe B6 DIN 1372
10 Sechskantmutter M10 DIN 934 - 5S2
  Scheibe 10,5 DIN 4332
11 Federring B10 DIN 1272
1202-822.59-0Zugspindel1
1302-822.67-0Bundmutter1
1402-822.89-0Arretierscheibe1
1502-822.57-0Druckplatte vollständig1
16 Splint 1,5x12 DIN 941
1702-822.88-0Arretierkappe für Lenkungsdämpfer1
1818-00.41-05Scheibe in Arretierkappe1
1902-822.78-0Tellerfeder3
2002-822.79-0Druckhülse1
2102-822.60-0Lenkungsdämpfer vollständig1
22 Sechskantschraube M6x40 DIN 931 - 8G1
23 Federring B6 DIN 1271
24 Sechskantmutter M6 DIN 934 - 5S1
2502-822.70-0Verstellschraube1
2602-822.71-0Druckfeder2
27 Stahlkugel 5ø2
2802-822.86-0Deckscheibe1entfällt
29 Senkkerbnagel 2x8 DIN 1477
dafür:
2entfällt
 05-822.46-0Federkappe2


Tafel 16
Gruppe: Fahrgestell

Hinterradfederung

nächster Punkt ; Index

Tafel 16 Gruppe: Fahrgestell (Hinterradfederung)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
101-823.209-0Gleitrohr2
202-825.226-0Achsaufnahme links1
3 Sechskantschraube M8x50/22 Gewindelänge DIN 931 - 8G4
4 Federscheibe B8 DIN 1374
5 Stiftschraube M10x35 DIN 940 - 5S1
6 Sechskantmutter M10 DIN 934 - 5S1
7 Federscheibe B10 DIN 1371
8 Kegelwulstschmierkopf A6 DIN 714122
902-823.26-0Obere Schutzhülse2
1002-823.19-0Führungsrohr2
1102-823.23-0Obere Druckfeder2Solobetr.
 02-823.23-1Obere Druckfeder2SW-Betr.
1202-823.24-0Untere Druckfeder2
1302-823.28-0Untere Schutzhülse2
 02-823.25-0Schutzbalg2bis Fg.-Nr. 850900
1402-823.34-0Verschlußkappe2
1502-823.35-0Verschlußschraube2
1601-823.212-0Gummipuffer4
1701-823.208-0Schutzhülse für untere Druckfeder2
1801-823.207-0Dichtgummi2


Tafel 17
Gruppe: Fahrgestell

Kraftstoffbehälter, Benzinhahn

nächster Punkt ; Index

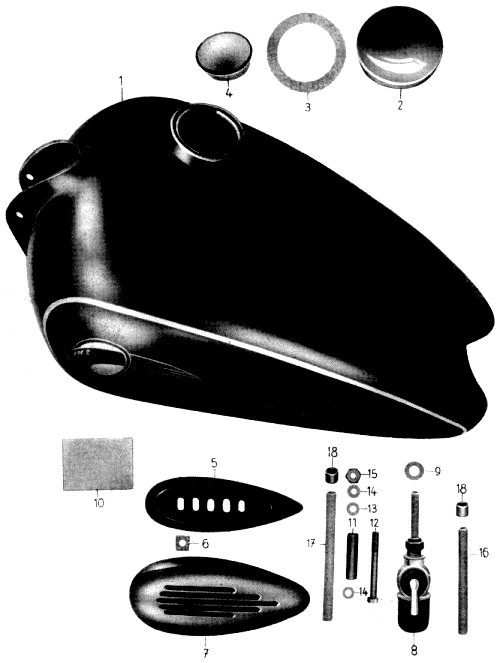

Tafel 17 Gruppe: Fahrgestell (Kraftstoffbehälter, Benzinhahn)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
102-827.02-0Kraftstoffbehälter1
 02-827.39-0Tankplakette rechts1
 02-827.40-0Tankplakette links1
213-00.73-04Tankverschluß1
313-00.45-04Dichtung1
401-827.05-0Tanksieb1
501-827.82-0Befestigungsblech für Kniekissen2
6 Flache Vierkantmutter M5 DIN 562 oder flache Sechskantmutter AM5 DIN 439 - 5S4
701-827.83-0Kniekissen2
802-827.07-0Kraftstoffhahn1
  Ringmutter 225 - T51Einzelteile für Kraftstoffhahn
  Schieber (Dreiwegehahn) 225 - T21Einzelteile für Kraftstoffhahn
  Tellerfeder 225 - T41Einzelteile für Kraftstoffhahn
  Dichtscheibe 225 - T31Einzelteile für Kraftstoffhahn
  Filterglocke 225 - T111Einzelteile für Kraftstoffhahn
  Dichtring 225 - T131Einzelteile für Kraftstoffhahn
  Schlauchnippel 225 - 121Einzelteile für Kraftstoffhahn
  Schnellanschlußmutter 225 - 91Einzelteile für Kraftstoffhahn
9 Dichtring C 10x14 DIN 76031
1001-827.06-0Beilage für Kraftstoffbehälter2
1102-827.06-0Abstandhülse für Kraftstoffbehälter-Befestigung hinten1
12 Sechskantschraube für Kraftstoffbehälter-Befestigung M6x65 DIN 931 - 5S2
13 Unterlegscheibe 6,4 DIN 1254
14 Federring B6 DIN 1272
15 Sechskantmutter M6 DIN 934 - 5S2
16 Kraftstoffschlauch zum Ausgleich am Kraftstoffbehälter 7x10,5x1401lfd. m (durchsicht. Kunststoff)
17 Kraftstoffschlauch für Vergaseranschluß 7x10,5x1501lfd. m (durchsicht. Kunststoff)
18 Schlauchhülse dazu 12 DIN 73379 FJ4entfällt bei Verwendg. des Kunststoffschl.


Tafel 18
Gruppe: Fahrgestell

Auspuffanlage

nächster Punkt ; Index

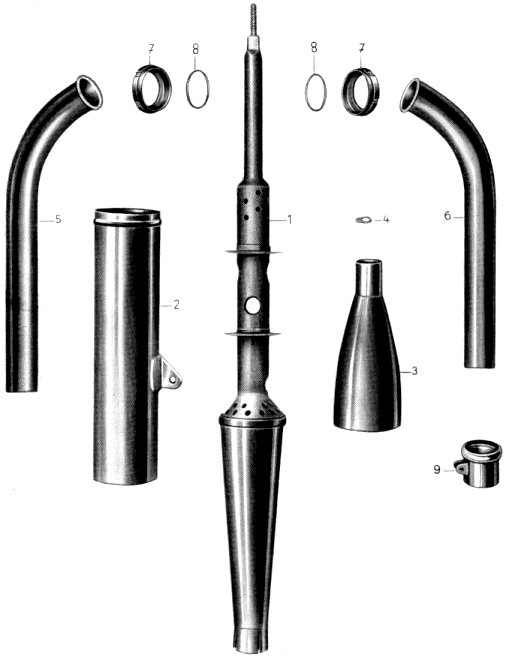

Tafel 18 Gruppe: Fahrgestell (Auspuffanlage)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
 02-827.34-0Auspufftopf vollständig2
102-827.90-0Auspuffdämpfungseinsatz2
202-827.35-0Mantel zum Auspufftopf2
305-827.52-0Auspuffendstück2
  Asbestschnur für Endstück 750 mm lang 2ø4
405-827.59-0Sicherungsblech für Auspuff2
  Federring B8 DIN 1272
  Sechskantmutter M8 DIN 934 - 5S2
502-827.98-0Auspuffrohr links1
602-827.99-0Auspuffrohr rechts1
702-827.72-0Überwurfmutter2
8 Dichtung dazu C 42x49 DIN 76034
902-827.70-0Schelle für Auspuff2bis Fg.-Nr. 887077
  Asbestschnur ca. 150 mm lang 8ø2bis Fg.-Nr. 887077
  Sechskantschraube für Schelle M6x35 DIN 931 - 5S verchromt2bis Fg.-Nr. 887077
  Sechskantmutter M6 DIN 934 - 5S2bis Fg.-Nr. 887077
  Federring B6 DIN 127 verchromt2bis Fg.-Nr. 887077
 05-827.118-0Schelle für Auspuff2ab Fg.-Nr. 887078
  Sechskantschraube dazu M8x20 DIN 933 - 5S2ab Fg.-Nr. 887078
  Sechskantmutter M8 DIN 9342ab Fg.-Nr. 887078
  Federring B8 DIN 1272ab Fg.-Nr. 887078


Tafel 19
Gruppe: Fahrgestell

Werkzeugbehälter, Batterie

nächster Punkt ; Index

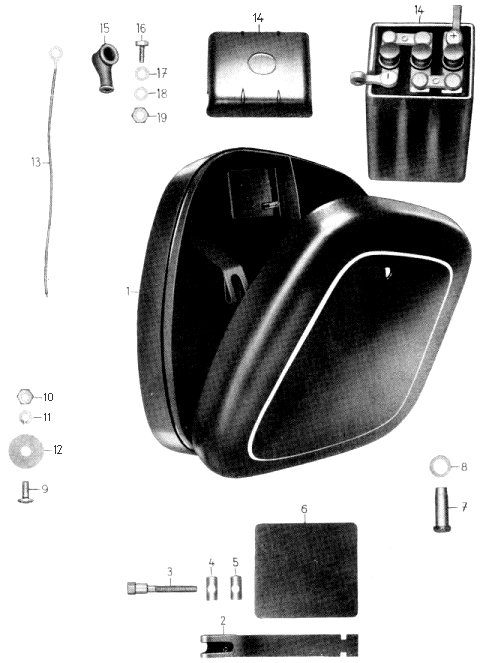

Tafel 19 Gruppe: Fahrgestell (Werkzeugbehälter, Batterie)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
102-827.11-0Werkzeugbehälter1
 02-827.38-0Gummiring für Werkzeugbehälter1ab Fg.-Nr. 878273
202-827.18-0Spannband vorn1
3150-08.05-04Spannschraube für Spannband1
4150-08.06-04Rolle für Spannband1
5150-08.07-04Rolle für Spannband1
601-830.34-0Batterieunterlage1
702-827.31-0Verschlußschraube1
818-00.35-05Scheibe zur Verschlußschraube1
  Sprengring 10 DIN 90451
9 Flachrundschraube M6x15 DIN 603 - 4D3
10 Sechskantmutter M6 DIN 934 - 5S4
11 Federring B6 DIN 1274
1218-00.08-05Scheibe4u.n.Bed.
1302-830.12-0Minuskabel, Klemmbrett-Werkzeugbehälter1
14*Batterie 6B7 DIN 723111bis Fg.-Nr. 876480;
15 Schutzkappe H DIN 723112entfällt bei NC-Batterie
16 Zylinderschraube M5x12 DIN 84 - 4S verbleit2entfällt bei NC-Batterie
17 Unterlegscheibe 5,3 DIN 125 verbleit2entfällt bei NC-Batterie
18 Federring B5 DIN 127 verbleit2entfällt bei NC-Batterie
19 Sechskantmutter M5 DIN 934 - 5S verbleit2entfällt bei NC-Batterie
 *Nickel-Cadmium-Batterie NC 6V 8Ah 85x95x1621ab Fg.-Nr. 876481
  * Lieferant der Blei- und Nickel-Cadmium-Batterie: DHZ Elektrotechnik


Tafel 20
Gruppe: Fahrgestell

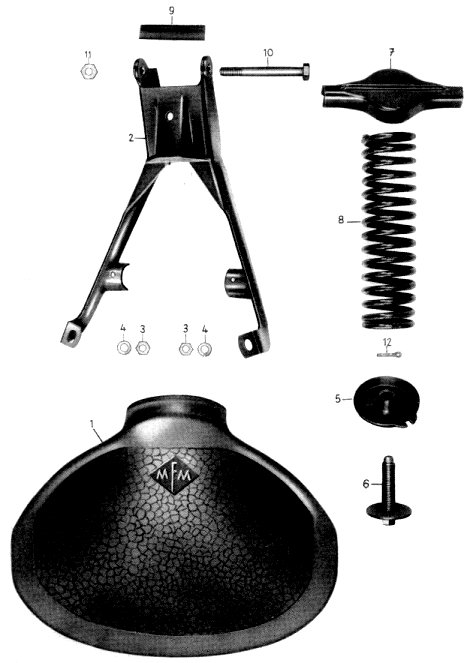

Fahrersattel

nächster Punkt ; Index

Tafel 20 Gruppe: Fahrgestell (Fahrersattel)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
 02-827.41-1Sattel vollständig1
102-827.42-0Satteldecke1
202-827.44-1Sattelgestell1
3 Sechskantmutter M8 DIN 934 - 5S3
4 Federring B8 DIN 1273
502-827.55-0Federaufnahme1
602-827.58-0Stellschraube1
702-827.52-0Federbrücke1
802-827.54-0Druckfeder1
901-827.230-0Lagergummi für Sattel1
10 Sechskantschraube M8x90 DIN 931 - 8G1
11 Sechskantmutter M8 DIN 934 - 5S1
12 Splint 3x20 DIN 941


Tafel 21
Gruppe: Fahrgestell

Kotflügel

nächster Punkt ; Index

Tafel 21 Gruppe: Fahrgestell (Kotflügel)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
102-828.01-0Vorderradkotflügel1
202-828.37-0Strebenpaar für Vorderkotflügel1
3 Sechskantschraube zur Streben-Befestigung M6x12 DIN 933 - 5S4
4 Sechskantmutter M6 DIN 934 - 5S4
5 Federring B6 DIN 1274
6 Sechskantschraube zur Kotflügel-Befestigung M6x15 DIN 933 - 5S4
7 Sechskantmutter M6 DIN 934 - 5S6
8 Federring B6 DIN 1276
902-828.14-1Hinterradkotflügel1
1002-828.25-0Gepäckträgerstrebe1
11 Sechskantschraube dazu M8x15 DIN 933 - 8G1
12 Federring B8 DIN 1271
13 Sechskantmutter M8 DIN 934 - 5S1
14 Sechskantschraube für Kotflügel-Befestigung am Rahmen M8x15 DIN 933 - 8G1
15 Federring B8 DIN 1271
16 Sechskantmutter M8 DIN 934 - 5S1
17 Sechskantschraube für Kotflügel-Befestigung am Rahmen M6x12 DIN 933 - 5S2
18 Federring B6 DIN 1272
19 Sechskantmutter M6 DIN 934 - 5S2
2002-828.31-0Kotflügelstrebe hinten1
21 Sechskantmutter M6 DIN 934 - 5S2
22 Scheibe 6,4 DIN 1252
 01-828.210-0Halter am Vorderradkotflügel für Handbremszug1
 01-828.211-0Gummi für Halter1
  Halbrundniete 4x8 DIN 6601
 02-828.30-0Verschlußstopfen für Hinterradkotflügel (nur erforderlich ohne Soziussattel)1


Tafel 22
Gruppe: Fahrgestell

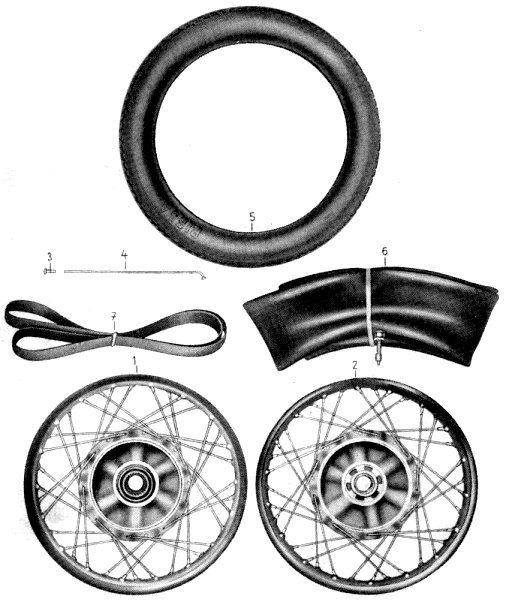

Räder, Bereifung, Radkörper

nächster Punkt ; Index

Tafel 22 Gruppe: Fahrgestell (Räder, Bereifung, Radkörper)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
102-825.07-0Hinterrad (Radkörper mit Felge)1
202-824.20-0Vorderrad (Radkörper mit Felge)1
 02-824.21-0Tiefbettfelge 1,85Bx192
302-824.27-0Speichennippel72
402-824.24-0Speichen 3,5 DIN 177, 200 lang72bis Fg.-Nr. 879459
 02-824.43-0Speichen 3,5 DIN 177, 160 lang72ab Fg.-Nr. 879460
5 Reifen 3,25x192werden nicht vom Werk geliefert
6 Schlauch 3,25x192werden nicht vom Werk geliefert
7 Felgenband2werden nicht vom Werk geliefert
 02-824.06-0Radkörper für Vorderrad vollständig1
 02-825.77-0Radkörper für Hinterrad vollständig1


Tafel 23
Gruppe: Fahrgestell

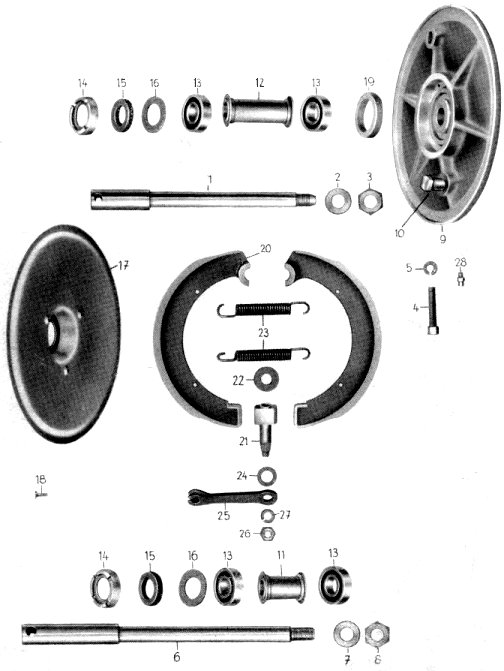

Vorderradbremse, Radlager, Achsen

nächster Punkt ; Index

Tafel 23 Gruppe: Fahrgestell (Vorderradbremse, Radlager, Achsen)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
102-824.01-0Achse für Vorderrad1
2 Unterlegscheibe 15 DIN 1251
302-825.12-0Halsmutter1
401-829.09-0Stellschraube für Handbremse1
560-26.04-14Gegenmutter dazu1
602-825.11-0Achse für Hinterrad1
7 Unterlegscheibe 15 DIN 1251
802-825.12-0Halsmutter1
902-824.28-0Bremsdeckel1
1002-824.41-0Drehbolzen zum Bremsdeckel1
1102-825.14-0Abstandshülse für Hinterachse1
1202-824.02-0Abstandshülse für Vorderachse1
13 Radial-Rillenkugellager 17x40x12 6203 DIN 6254
1402-825.22-0Abschlußmutter2
1502-825.23-0Filzring2
1602-825.24-0Abdeckscheibe für Radlager2
1702-825.78-0Abdeckscheibe2
18 Senkschraube M6x15 DIN 63 - 4D6
1902-824.26-0Filzring für Bremsdeckel1
2002-824.40-0Bremsbacken mit Belag links1
 02-824.42-0Bremsbacken mit Belag rechts1
2102-824.17-0Bremsschlüssel1
2202-825.47-0Anlaufscheibe1
2302-825.28-0Rückholfeder2
 02-825.72-0Zwischenscheibe für Bremsschlüssel1
2402-825.71-0Gummiring1
2502-824.19-0Bremshebel1
26 Sechskantmutter M8x1 DIN 936 - 5S1
27 Federring A8 DIN 1271
28 Kegelwulstschmierkopf A6 DIN 714121


Tafel 24
Gruppe: Fahrgestell

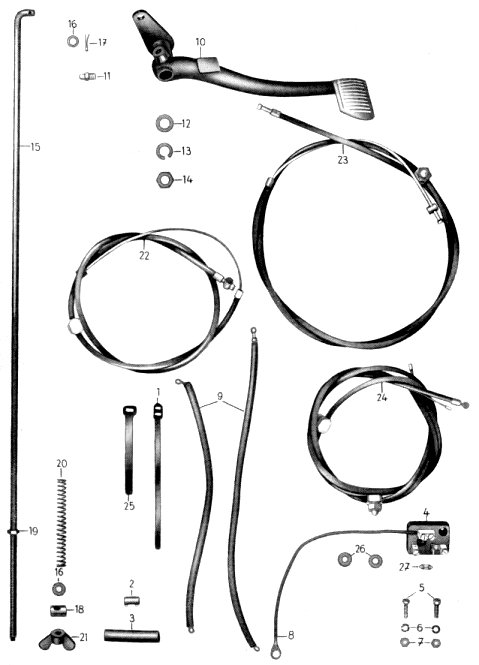

Fußbremsbetätigung, Bowdenzüge, Klemmbrett

nächster Punkt ; Index

Tafel 24 Gruppe: Fahrgestell (Fußbremsbetätigung, Bowdenzüge, Klemmbrett)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
101-830.30-0Befestigungsband für Bowdenzug14
2 Lüsterklemme1
3*Isolierrohr 9x1 ; 30 mm lang1
48810.1 *Klemmbrett KS 11
5 Zylinderschraube M4x12 DIN 842
6 Federring B4 DIN 1272
7 Sechskantmutter M4 DIN 9342
8013281/0 *Pluskabel für Batterie1
 013282/0 *Minuskabel für Batterie1
9*Kabel für Zündspule2siehe Tafel 4
1002-829.10-0Fußbremshebel1
11 Kegelwulstschmierkopf A6 DIN 714121
12 Scheibe 8,4 DIN 1251
13 Federscheibe B8 DIN 1371
14 Sechskantmutter M8 DIN 934 - 5S1
1502-829.11-0Bremsstange1
16 Scheibe 6,4 DIN 125 verchromt1
  Scheibe 5,8 DIN 126 verchromt1
17 Splint 2x12 DIN 941
1802-829.12-0Führungsrolle für Bremsstange1
19 Sechskantmutter BM6 DIN 439 - 5S verchromt1
2001-829.15-0Druckfeder für Fußbremse1
2101-829.14-0Flügelmutter1
2202-829.20-0Bowdenzug für Handbremse1
2302-829.23-0Bowdenzug für Kupplung1
2402-829.24-0Bowdenzug für Vergaser2
2501-830.223-0Befestigungsband1
2602-830.15-0Gummitülle für Batterie1
27*Sicherung 25 Amp. DIN 72581 zum Klemmbrett1
  Die mit einem * bezeichneten Ersatzteile werden durch VEB Zentrales Vertriebslager Fahrzeugelektrik Thalheim/Erzg. geliefert.


Tafel 25
Gruppe: Werkzeug

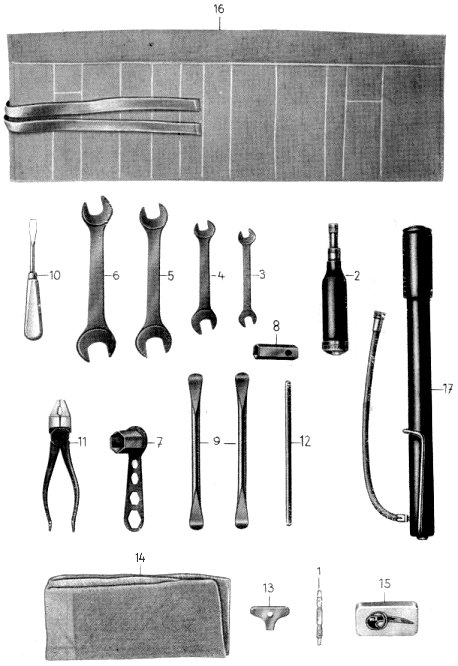

Werkzeug

nächster Punkt ; Index

Tafel 25 Gruppe: Werkzeug (Werkzeug)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
1016846-0Einstellehre 0,4 und 0,61
2 Fettpresse 15013 oder Hochdruckstoßpresse VD 1001
3 Doppelschraubenschlüssel 9x10 DIN 8951
4 Doppelschraubenschlüssel 11x14 DIN 8951
5 Doppelschraubenschlüssel 17x22 DIN 8951
6 Doppelschraubenschlüssel 19x24 DIN 8951
74-00.207-04Zündkerzenschlüssel1
84-00.95-05Zylinderkopfschlüssel1
94-00.93-04Reifenmontierhebel2
104-00.12-04Schraubenzieher1
11 Kombinationszange 160 DIN 52441
124-00.49-05Bolzen für Radausbau1
1302-830.40-0Schlüssel zum Abschlußdeckel und Werkzeugbehälter1
14 Putztuch 45x451
15 Reifenreparaturdose1
16 Werkzeugtasche1
17 Luftpumpe mit Schlauch B DIN 760061
  Rückblickspiegel für Lenkeraußenbefestigung1


Tafel 26
Gruppe: Zubehör

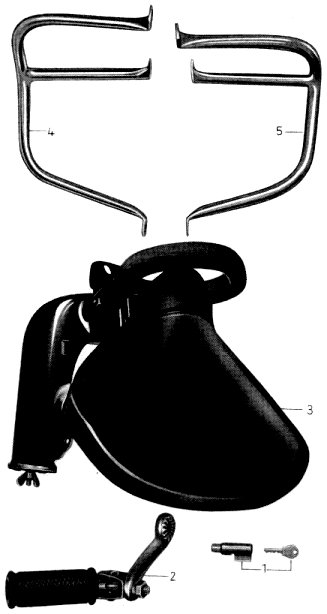

Soziussattel, Schutzbügel für Zylinder, Sicherheitsschloß

nächster Punkt ; Index

Tafel 26 Gruppe: Zubehör (Soziussattel, Schutzbügel für Zylinder, Sicherheitsschloß)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
101-830.214-1Motorradsicherheitsschloß1
202-830.38-0Soziusfußraste2
  Sechskantschraube für Sozius-Fußrastenbefestigung M12x1,5x55 DIN 960 - 8G2
  Sechskantmutter M12x1,5 DIN 936 - 5S2
  Federring B12 DIN 1272
302-830.42-0Sozius-Schwingsattel1
 02-830.43-0Unterlage für Soziussitz1
  Sechskantschraube für vordere Befestigung M10x25 DIN 931 - 8G1
  Sechskantmutter M10 DIN 934 - 6S1
  Federring B10 DIN 1271
  Scheibe 11 DIN 14401
  Sechskantschraube für hintere Befestigung M8x20 DIN 931 - 8G2
  Federring B8 DIN 1272
402-830.45-1Schutzbügel links verchromt1werden nur paarweise geliefert
502-830.46-1Schutzbügel rechts verchromt1werden nur paarweise geliefert
 02-830.49-0Befestigungsbolzen für Motor vorn und Schutzbügel1werden nur paarweise geliefert
 02-830.88-0Bolzen für Schutzbügel1werden nur paarweise geliefert
  Federring B12 DIN 1272werden nur paarweise geliefert
  Sechskantmutter M12x1,5 DIN 934 - 5S2werden nur paarweise geliefert
 02-830.89-0Schelle für Schutzbügel4werden nur paarweise geliefert
  Sechskantschraube M8x25 DIN 931 - 8G4werden nur paarweise geliefert
  Sechskantmutter M8 DIN 934 - 5S4werden nur paarweise geliefert
  Federring B8 DIN 1274werden nur paarweise geliefert


Tafel 27
Gruppe: Elektrische Ausrüstung

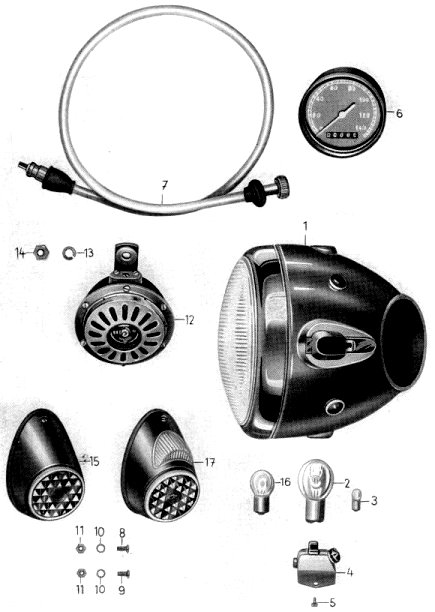

Scheinwerfer, Tachometer, Tachometerspirale, Signalhorn, Bremsschlußkennzeichenleuchte, Abblendschalter, Kabel

nächster Punkt ; Index

Tafel 27 Gruppe: Elektrische Ausrüstung (Scheinwerfer, Tachometer, Tachometerspirale, Signalhorn, Bremsschlußkennzeichenleuchte, Abblendschalter, Kabel)


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
18706.12
(25-51.12)
Scheinwerfer mit Walzenzündlichtschalter - Schlüsselstellung 5, Zünd- und Leerlaufkontrolleuchte sowie Halteschrauben1
 25-51.9-21Einfassungsring1
 265Glasscheibe gewolbt1
 EFRN 107Reflektor nackt1
  Halteschrauben M10x252
 1414Gummiring1
 EFRN 121.1Glühlampenträger1
 8376.1-010Zündschlüssel1
 EFRN 55.1Gummiring1
 60/2 TKMLSZugfeder1
 8626.1/3/1Walzenzündlichtschalter für Scheinwerfer1
 25-51.1-1:9Gummitülle1
  Sechskantschraube M8x20 DIN 931 - 5D1
  Federring B8 DIN 1271
 25-51.1-12aGlaseinsatz rot1
 25-51.1-12Glaseinsatz grün1
  Linsenschraube M4x73
  Linsenschraube M4x91
  Scheibe 4,1x6,8x0,53
  Gewindestift M5x8 DIN 462915
  Gewindestift DIN 462911
 EFRN 59Feder6
 25-51.9-2:2Spannbügel1
 25-51.9-2:3Befestigungsschraube1
2 Glühlampe B 6 Volt 35/35 Watt Ba20d DIN 726011
3 Glühlampe H 6 Volt 2 Watt Ba9S1Sockel 7 od. 9 mm
48626.101Abblendschalter mit Hupenknopf1
5 Zylinderschraube dazu AM4x5 DIN 842
 015640-0Maschinenkabel1
 013632-0 *Gummimuffe für Maschinenkabel1
 02-830.17-0Zuführungskabel1
 02-830.10-0Abblendkabel mit Zuführungskabel1
 02-830.19-0Schutzschlauch für Abblendkabel 250 mm lang1
6*Tachometer (Wegdrehzahl 1) BS 80/120 DIN 755211
702-830.25-0 *Antriebsspirale für Tachometer1
8 Linsensenkschraube M5x12 DIN 911
9 Linsensenkschraube M5x15 DIN 911
10 Federring B5 DIN 1272
11 Sechskantmutter M5 DIN 9342
128416.101/3Signalhorn1
13 Federring B8 DIN 1271
14 Sechskantmutter M8 DIN 9341
158524.1Schlußkennzeichenleuchte mit Rückstrahler1bis Fg.-Nr. 878598
  Glühlampe für Nummernschildbeleuchtung L 6V 5W S8 DIN 726011
  Linsensenkschraube M5x12 DIN 91 - 4S2
  Zahnscheibe J5,3 DIN 67972
  Sechskantmutter M5 DIN 9342
16Glühlampe für Stopplicht F 6 Volt 15 Watt Ba15s DIN 726011
178522.2Bremsschlußkennzeichenleuchte1ab Fg.-Nr. 878599
 02-830.17-0Zuführungskabel dazu1
 02-830.72-0 *Verstärkungsplatte für Nummernschild1nur für Behörde
  Sämtliche Ersatzteile dieser Tafel, bis auf die mit einem * bezeichneten, sind durch VEB Zentrales Vertriebslager Fahrzeugelektrik Thalheim/Erzg. zu beziehen.


Tafel 28
Gruppe: Elektrische Ausrüstung

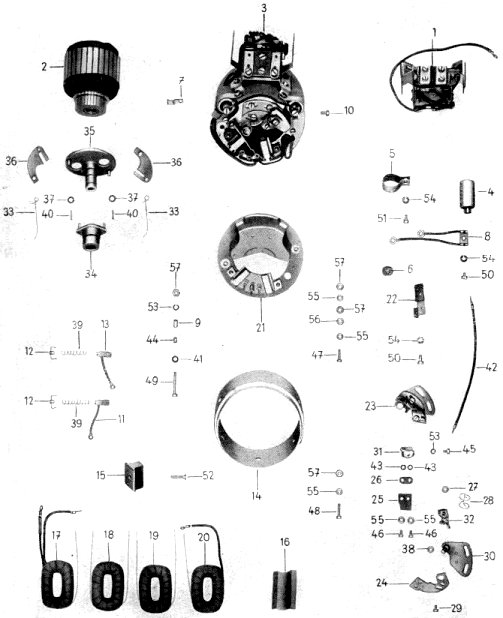

Lichtmaschine GMR 6/45 (Einzelteile)

Index

Tafel 28 Gruppe: Elektrische Ausrüstung (Lichtmaschine GMR 6/45 (Einzelteile))


Nr.
Ersatzteil-Nr.BenennungAnzahl
je
Gruppe
Bemerk.
 8016.1Lichtmaschine vollständig GMR 6/451
18106.1/1Reglerschalter vollständig RSC 45/6a11
28016.1-100Anker vollständig1
38016.1-200Haltekappe vollständig1
 8016.1-300Nockenträger vollständig1
40,22 JKAN 170Kondensator2
5A-JKAN 134Kondensatorschelle zu Bild 428016.1-200:08
68016.1-200:10Wulstring zu Bild 2118300.3-200:05
78016.1-200:11Kabelschelle zu Bild 31
88016.1-200:12Kabel vollständig zu Bild 41
98016.1-200:13Büchse zu Bild 491
108016.1-200:14Zylinderschraube zu Bild 32
118016.1-202Kohle1Masse
128016.1-203Federdeckel zu Bild 11 und 132
138016.1-205Kohle1Plus
148016.1-210:01Polring1
158016.1-210:02Pole6
168016.1-210:03Isolierschelle zu Bild 142
178016.1-211:01Anfangsspule1mit Frequenzwicklung
188016.1-211:02Mittelspule2gekreuzt
198016.1-211:03Mittelspule2offen
208016.1-211:04Endspule1
218016.1-220Haltekappe1m. Bürstenhalter
228016.1-230Filzwischer vollständig1
238016.1-240Unterbrecher vollständig1
248016.1-240:01Platte zu Bild 301
258016.1-240:02Isolierplatte zu Bild 311
268016.1-240:03Isolierplatte zu Bild 311n. Bedarf
 8016.1-240:04Isolierplatte1n. Bedarf
278016.1-240:05Ring zu Bild 301
288016.1-240:06Unterbrecherhebelfeder zu Bild 301
298016.1-240:07Zylinderschraube zu Bild 241
308016.1-241Unterbrecherplatte1mit Lagerbolzen
318016.1-242Kontaktwinkel vollständig zu Bild 301
328016.1-243/1Unterbrecherhebel vollständig zu Bild 301
338016.1-300:01Feder zu Bild 352
348016.1-301Nocken vollständig1
358016.1-303Nockenträger1m. Reglerplatte
368016.1-304Fliehgewicht vollständig2
374,2x7,5x0,2 WPN 17Scheibe zu Bild 306
384,7x9x0,2 WPN 17Scheibe zu Bild 301n. Bedarf
395 WPN 20Schraubenfeder zu Bild 11 und 132
401x13 WPN 26Nietstift zu Bild 352
417x3,1x1 WPN 331Isolierscheibe zu Bild 491
42155 WPN 362Kabel vollständig zu Bild 131
433 WPN 411Isolierbüchse zu Bild 312
4429 WPN 411Isolierbüchse zu Bild 491
45AM3x6 DIN 84 mZylinderschraube zu Bild 311
46AM3x6 DIN 84 mZylinderschraube zu Bild 21 und 314
47AM3x12 DIN 84 mZylinderschraube zu Bild 211
48AM3x15 DIN 84 mZylinderschraube zu Bild 211
49AM3x30 DIN 84 mZylinderschraube zu Bild 211
40AM4x6 DIN 84 mZylinderschraube zu Bild 3, 4 und 227
51AM4x8 DIN 84 mZylinderschraube zu Bild 52
52M5x15 DIN 63 mSenkschraube zu Bild 166
53B3 DIN 127Federring zu Bild 45 und 492
54B4 DIN 127Federring zu Bild 3, 4, 5 und 229
55J3,2 DIN 6797Zahnscheibe zu Bild 47, 48 und 493
563,2 DIN 125Scheibe zu Bild 47, 48 und 495
57M3 DIN 934Sechskantmutter zu Bild 47,48 und 497



Prüftvorschriften

für GMR 6/45
Drehrichtung:Rechtslauf, auf Antriebsseite gesehen

Prüfung ohne Regler
Nennspannung:6 V muß bei höchstens 950 U/min erreicht sein
Nennleistung:45 W Drehzahl höchstens 1300 U/min, bei der 7,5 A bei 6 V erreicht werden
Prüfung mit Regler
(kalte Maschine 20C)
Einschaltspannung des Rückstromschalters:6,2 - 6,6 V
Rückstrom:3 - 4 A
Leerlaufspannung:7,1 - 7,4 V
Prüfung des Zündreglers
Öffnen der Fliehgewichte zwischen900 - 1100 U/min
Zündverstellwinkel25 ± 1
