Ersatzteil-Liste


für die Motorräder
es 175/2
es 250/2


Baujahr 1970

ES 175/2 ab Motor-Nr. 4534680
ES 250/2 ab Motor-Nr. 4644824






Index

Vorbemerkungen


  1. Sämtliche Bestellungen und Zuschriften, die sich auf Erstazteile für die Motorräder Motorräder ES 175/2 und ES 250/2 beziehen, sind an

    IFA-Kombinat
    VEB Fahrzeug- und Jagdwaffenwerk Ernst Thälmann Suhl
    MOTORRADERK ZSCHOPAU, Ersatzteilvertrieb, 9363 Gornau


    zu richten.

    Sofern es sich um Ersatzteile der elektrischen Anlage handelt, die in der Ersatzteilliste besonders gekennzeichnet sind, so sind diese durch das

    Kombinat VEB Fahrzeugelektrik
    Fahrzeugelektrik Thalheim
    Zentraler Service und Vertrieb
    9166 Thalheim (Erzgeb.), Karl-Marx-Straße 10a


    zu beziehen.
  2. Ersatzteilbestellungen sind stets auf unseren Bestellformularen 1fach getrennt vom übrigen Schriftwechsel anzugeben, da sonst Verzögerungen unvermeidbar sind.
    Telefonische, telegrafische und formlose Bestellungen werden nicht bearbeitet.
    Geben Sie bitte Ihre Anschrift deutlich an und vergessen Sie nicht, die Postleitzahl und die Kunden-Nummer auf den Bestellungen an der von uns geforderten Stelle anzubringen.
    Bitte schreiben Sie die volle Ersatzteilnummer, wie sie im nachstehenden Katalog ausgedruckt ist und beachten Sie unbedingt die Trennung nach Typen. Nicht ordnungsgemäß ausgefüllte Bestellungen werden unbearbeitet zurückgesandt.
    Ersatzteilbestellungen müssen 15 Arbeitstage vor dem Termin der Selbstabholung bei uns vorliegen.
  3. Bei Rückfragen sind immer unsere Rechnungs- und Lieferscheinnummer sowie das Diktatzeichen anzugeben.
  4. Beanstandungen müssen innerhalb 14 Tagen, vom Empfang der Sendung an gerechnet, eingereicht werden. Der Empfängerschein ist beizufügen. Bei Selbstabholung sind Beanstandungen nur bei Übernahme der Ware möglich.
  5. Werden Teile eingeschickt, so sind an ihnen haltbare Anhänger mit genauem Absender anzubringen. Diese Sendungen richten Sie bitte an uns und fügen genaue Lieferpapiere bei.
  6. Die Preise sind unverbindlich infolge Materialänderungen ab unserem Werk einschließlich branchenüblicher Innenverpackungen.
  7. Für alle Ersatzteilaufträge gelten unsere allgemeine Lieferbedingungen für Ersatzteile und Zubehörlieferungen.
  8. Alle Sendungen reisen zu Lasten und auf Risiko des Bestellers.
  9. Ersatzteile liefern wir nicht an Privatpersonen. Wir verweisen diesbezügliche Anfragen an die dafür zuständige Vertragswerkstatt sowie an die Fachgeschäfte des staatlichen und genossenschaftlichen Einzelhandels.
  10.
  11. Ist die Rückgabe der an uns als Muster eingeschickten Teile erwünscht, so muß dies ausdrücklich im Brief und durch Anhänger bekanntgegeben werden.
  12. Unsere Kunden im Ausland bitten wir, sich in allen Ersatzteil- und Reparaturfragen an den MZ-Importeur ihres Landes zu wenden.
  13. Werden farbig lackierte Ersatzteile benötigt, bitten wir die genaue Farbbezeichnung aus dem Kfz.-Brief anzugeben. Ersatzfarben und Lacke liefert die

    Firma Wilhelm Schmidt jun.
    Farbenhandlung
    701 Leipzig 1, Lumumbastraße 12-14

  14. Standardteile (TGL bzw. DIN) gehören nicht zu unserem Lieferumfang.

IFA-Kombinat
VEB Fahrzeug- und Jagdwaffenwerk
Ernst Thälmann Suhl
MOTORRADWERK ZSCHOPAU





Gruppeneinteilung

Fahrgestell

Tafel 1 Rahmen, hintere Schwinge
Tafel 2 Vorderträger, vordere Schwinge
Tafel 3 Lenker, Lenkerhebel, Seilzüge
Tafel 4 Federbeine
Tafel 5 Vorderrad
Tafel 6 Hinterrad
Tafel 7 Hinterradantrieb
Tafel 8 Kraftstoffbehälter, Tachometer
Tafel 9 Auspuffanlage
Tafel 11 Hinterradkotflügel
Tafel 11 Ansauggeräuschdämpfer
Tafel 15 Sättel, Werkzeug, Zubehör

Elektrische Ausrüstung

Tafel 12 Kombinierte Schlußleuchte, Signalhorn, Blinkleuchten
Tafel 13 Lichtmaschine, Batterie, Zündspule, Regler
Tafel 14 Scheinwerfer, Glühlampen

Motor

Tafel 16 Gehäuse
Tafel 17 Zylinder, Kolben, Kurbelwelle
Tafel 18 Kupplung
Tafel 19 Getriebe
Tafel 20 Fußschaltung
Tafel 21 Vergaser



Tafel 1
Fahrgestell

Rahmen, hintere Schwinge

nächster Punkt ; Index

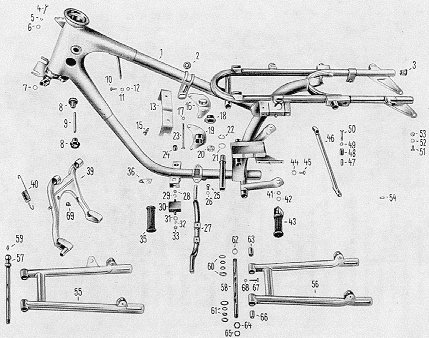

Tafel 1 Fahrgestell (Rahmen, hintere Schwinge)
Bild-
Nr.
Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe
Bemerk.
116-21.139Rahmen1
213-21.084Gummipolster für Kraftstoffbehälter2
316-21.262Verschlußstopfen zum Bügel für Sattelaufnahme2
4 Sechskantschraube M6x25 für Scheinwerfer oben TGL 0-931-8 G1
5 Federring B61
600-18.139Scheibe1
713-30.092Abstandshülse1
813-27.095Auflagekörper für Kraftstoffbehälter2Gummi
913-27.096Stützhülse1
10 Sechskantschraube M8x16 für Signalhornbefestigung und Scheinwerfer unten TGL 0-933-8 G3
 00-18.143Scheibe dazu2
11 Federring B8 TGL 74033
12 Sechskantmutter M8 TGL 0-934-5 S1
1316-30.028Bügel für untere Motorbefestigung1
15 Sechskantschraube M10x25 TGL 0-933-8 G2
  Federring B10 TGL 74032
  Scheibe 10,5 TGL 0-125-St2
1616-21.263Motorbefestigungsschuh hinten rechts1
17 Federring B8 TGL 74032
1816-21.258Lagergummi2
1916-21.264Motorbefestigungsschuh hinten links1
2016-21.259Abstandshülse für Gummilagerung2
2100-18.142Scheibe für Kippständerlagerrohr1
22 Sprengring 22 TGL 0-90451
23 Sechskantschraube für Motorbefestigung hinten CM8x100 TGL 0-931-8 G2
2402-46.041Anschlaggummi1
25 Sechskantschraube für Tragrohrbefestigung am Rahmen M8x65 TGL 0-931-8 G2
26 Federring B8 TGL 74032
  Scheibe 8,4 TGL 0-125-St2
2716-21.279Tragrohr für Fußrasten1
28/33 Sechskantmutter für Silentblockbefestigung M8 TGL 0-934-5 S4
29/32 Federring B8 TGL 74034
3016-21.203Silentblock, Gummielement für elastische Motoraufhängung2
31 Unterlegscheibe 8,4 TGL 0-125-St1
35 Fußrastengummi A TGL 39-2912
3616-27.105Halteblech für Auspufftopf1
3916-21.270Kippständer1
4016-21.253Zugfeder für Kippständer1
41 Sechskantmutter M10 TGL 0-934-5 S2
42 Federring B10 TGL 74032
4316-31.950Soziusfußraste2
44 Federscheibe 8 TGL 0-1371
45 Sechskantschraube M8x18 TGL 0-9331
4616-27.022Strebe zur Auspuffaufhängung1
4716-27.048Abstandshülse2
4816-27.106Dämpfungsgummiring (Silent)2
49 Federring B8 TGL 74032
50 Sechskantschraube M8x40 TGL 0-931-8 G2
51 Sechskantschraube M8x16 TGL 0-931-8 G2
52 Federscheibe 8 TGL 0-1372
53 Sechskantmutter M8 TGL 0-934-5 S2
54 Sechskantmutter M8 (zu Bild 50)2
5516-26.014Schwinge für Seitenwagenanschluß1
5616-21.175Schwinge1Solo
5705-26.048Lagerbolzen für Schwinge - Seitenwagenanschluß1
5816-21.183Lagerbolzen für Schwinge1Solo
59 Schmiernippel A6 TGL 0-714121
6005-21.044Schutzkappe für Schwinge außen2
6105-21.046Dichtring4
 00-18.152Scheibe für Schwinge innen2
62/64 Sechskantmutter M18x1,5 TGL 0-936-5 S2
63/6605-21.040Lagerbüchse für Schwinge2
65 Stellring zur Schwinggabel TGL 39-4431
67 Sechskantschraube zur Lagerbolzenbefestigung M8x35 TGL 0-933-8 G2
68 Sechskantmutter M8 TGL 0-934-5 S2
6916-28.060Anschlaggummi für Kippständer1


Tafel 2
Fahrgestell

Träger für Vordergabel, Vorderradschwinge

nächster Punkt ; Index

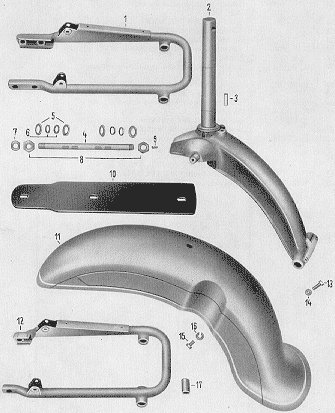

Tafel 2 Fahrgestell (Träger für Vordergabel, Vorderradschwinge)
Bild-
Nr.
Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe
Bemerk.
116-26.024Schwinge1Seitenw.
216-22.008Träger vollst. mit Steuerrohr1
3 Bolzen für Lenkungsanschlag 8x25 TGL 0-1473-5 S1
416-21.183Lagerbolzen für Schwinge1
505-21.044Schutzkappe für Schwinge4
605-21.046Dichtring4Gummi
7 Stellring für Schwinge1
8 Sechskantmutter M18x1,5 TGL 0-936-5 S2
9 Schmiernippel A6 TGL 0-714121
1016-22.053Gummiunterlage für Vorderradkotflügel1
1116-28.134Vorderradkotflügel1
1216-22.031Schwinge1Solo
13 Sechskantschraube zur Lagerbolzenbefestigung M8x25 TGL 0-933-8 G2
14 Sechskantmutter M8 TGL 0-934-5 S2
15 Sechskantschraube M8x16 TGL 0-933-8 G3
16 Federscheibe 8 TGL 0-1373
  Scheibe dazu 8,4 TGL 0-125-St3
1705-21.040Lagerbüchse für Schwinge2
 13-30.132Lenkungsschloß LKS 63/III1


Tafel 3
Fahrgestell

Lenker, Lenkerhebel, Seilzüge

nächster Punkt ; Index

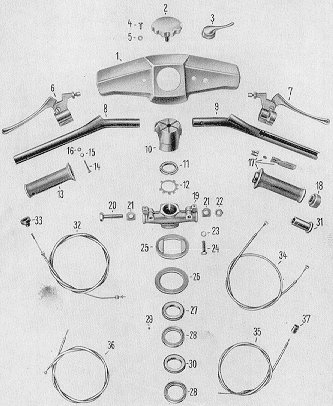

Tafel 3 Fahrgestell (Lenker, Lenkerhebel, Seilzüge)
Bild-
Nr.
Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe
Bemerk.
116-22.029Lenkerabdeckblech1
 16-22.042Verschlußkappe1Gummi - Solo
205-22.084Regulierscheibe zum Steuerungsdämpfer1Miramid - SW
3475Starthebel für Vergaser1
4 Linsenschraube für Befestigung der Lenkerabdeckung M5x8 TGL 0-85-5 S2
5 Federscheibe B5 TGL 0-1372
6370 LHandhebel für Kupplung mit Stellschraube1
7370 RHandhebel für Bremse mit Stellschraube1
816-22.018Lenker vollst. links1
916-22.017Lenker vollst. rechts1
1005-22.067Druckkappe zum Steuerungsdämpfer1SW
 16-26.033Nutmutter für Steuerrohr1SW
1116-22.023Nutmutter für Steuerrohr1Solo
1205-22.056Sicherungsscheibe dazu1
13302Blindgriff1
14 Linsenkopfschraube M4x28 TGL 0-85-4 S2
15 Federring B4 TGL 74032
16 Sechskantmutter M4 TGL 0-934-5 S2
17300Gasdrehgriff vollst.1
1813-22.033Distanzstück für Lenker1Miramid
1916-22.011Klemmkopf1
20 Sechskantschraube für Klemmkopfbefestigung CM10x50 TGL 0-931-8 G1
2105-22.070Sicherungsblech2
22 Sechskantmutter BM10 TGL 0-439-5 S1
23 Federring B8 TGL 74032
24 Sechskantschraube M8x30 TGL 0-933-8 G2
2516-22.044Dämpfungsblech für Steuerungsdämpfer1SW
  Scheibe 8,4 TGL 0-125-St2SW
2616-22.004Reibscheibe zum Steuerungsdämpfer1SW
2705-22.148Gabellaufring oben1
2805-22.147Rahmenlaufring2
29 Stahlkugel 6,35 mm III TGL 1551544
3005-22.159Gabellaufring unten1
3113-30.100Abschlußpilz für Lenker1
3205-44.111Seilzug für Kupplungsbetätigung1
3305-44.095Schutzkappe für Kupplungsseilzug1
34 Seilzug für Handbremse A 1150x978x154,5 TGL 39-2851
35 Seilzug für Gasdrehgriff D 1016x928x76 TGL 39-2851
36 Seilzug für Startvergaser E 933x875x45 TGL 39-2851
3705-48.058Schutzkappe für Gasseilzug1
 13-29.017Anschlagfeder für Gasdrehgriff1


Tafel 4
Fahrgestell

Federbeine

nächster Punkt ; Index

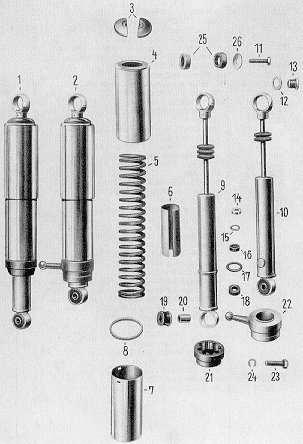

Tafel 4 Fahrgestell (Federbeine)
Bild-
Nr.
Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe
Bemerk.
116-22.014Federbein vorn2
216-23.021Federbein hinten rechts und links2
305-23.091Stützringhälfte2
405-23.025obere Schutzhülse1
505-23.081Druckfeder für Federbein hinten Solo2u. SW vorn
 05-23.092Druckfeder für Federbein hinten Seitenwagenbetrieb und SW2
 05-22.083Druckfeder für Federbeihn vorn2
613-22.074Federgeräuschdämpfer2
716-23.010untere Schutzhülse1
805-23.112Führungsring (Polyamid) dazu1
9678-390.408/07Teleskopstoßdämpfer für Federbein vorn A 22-120-64/8 OV2
10678-390.420/07Teleskopstoßdämpfer für Federbein hinten A 22-100-94/8 MV2
11 Sechskantschraube für Federbeinbefestigung oben vorn M8x35 TGL 0-933-8 G2
1200-18.141Anlaufscheibe zum Gewindestopfen2
1305-23.031Gewindestopfen für Federbeinaufhängung hinten oben2
1405-23.074Filzring1
15 Zwischenscheibe1
16 Radialdichtring AC 10x19x7 BVF-N 41241
 7078-51:0,26/04Dichtkappe dazu1PVC-Folie
1712-23.029Dichtring1
1812-23.027Anschlaggummi1
197078-11:0,15Lagergummi unten1
207078-11:0,16/05Distanzbüchse für untere Befestigung1
2116-22.037Federabstützring2
2216-23.013Verstellmuffe rechts1
 16-23.014Verstellmuffe links1
23 Sechskantschraube für Federbeinbefestigung unten CM10x35 TGL 0-931-8 G2
24 Federring dazu B10 TGL 74032
2505-23.161.Lagergummi1
2600-18.131Scheibe für vorn oben2
 16-23.020Beilagering unter Druckfedern. Bed.


Tafel 5
Fahrgestell

Vorderrad

nächster Punkt ; Index

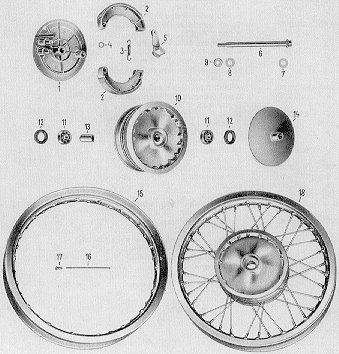

Tafel 5 Fahrgestell (Vorderrad)
Bild-
Nr.
Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe
Bemerk.
105-24.254Gegenhalter1
 05-24.264Gegenhalter1de luxe
205-24.261Bremsbacken2
313-24.019Rückholfeder1
4 Sicherungsring 12 TGL 0-4712
513-24.026Bremshebel1
601-25.229Achse1
7/800-18.156Scheibe2
9 Sechskantmutter M14x1,5 TGL 0-934-5 S1
1005-24.025Radkörper für Vorderrad1
11 Kugellager 6302 TGL 2981 15x42x132unbedingt Blechkäfig
1201-24.314Dichtring2
1305-24.005Abstandshülse1
1405-24.006Radkörperdeckel1
 05-24.263Radkörperdeckel1de luxe
1505-25.089Tiefbettfelge 1,85 Bx16 TGL 12731 Alu1poliert
 05-25.014Tiefbettfelge 1,85 Bx16 TGL 12731 Stahl1verchr.
16 Speiche A 122 TGL 39-49136
17 Speichennippel M4 TGL 39-49136
1805-24.033Vorderrad mit verchromter Felge1
 05-24.003Vorderrad mit Alu-Felge poliert1
  Reifen 3,00x16 TGL 6498*1
  Schlauch 3,00x16*1
  Felgenband dazu 25x16 TGL 104-6*1
  *) werden nicht von MZ geliefert


Tafel 6
Fahrgestell

Hinterrad

nächster Punkt ; Index

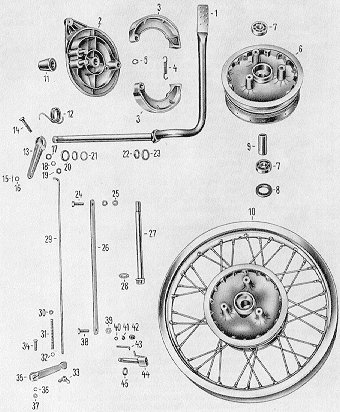

Tafel 6 Fahrgestell (Hinterrad)
Bild-
Nr.
Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe
Bemerk.
116-29.013Fußbremshebel mit Welle1
205-25.254Gegenhalter1
 05-25.272Gegenhalter1de luxe
305-24.261Bremsbacken2
413-24.019Rückholfeder1
5 Sicherungsring 12 TGL 0-4712
605-25.260Radkörper für Hinterrad1
7 Kugellager 6302 TGL 2981 15x42x132unbedingt Blechkäfig
801-24.314Dichtring2
905-25.008Abstandshülse1
1005-25.263Hinterrad mit Alu-Felge1poliert
 05-25.275Hinterrad mit verchromter Felge1
 05-25.091Tiefbettfelge 2,15 Bx16 TGL 12731 Alu1poliert
 05-25.090Tiefbettfelge 2,15 Bx16 TGL 12731 Stahl1verchr.
  Speiche A 122 TGL 39-49136
  Speichennippel M4 TGL 39-49136
  Reifen 3,50x16 TGL 6498*1
  Schlauch 3,50x16*1
  Felgenband dazu 25x16 TGL 104-6*1
1105-25.053Distanzhülse1
1216-29.010Rückholfeder für vorderen Bremshebel1
1316-29.002Vorderer Bremshebel1
14 Sechskantschraube M8x40 TGL 0-931-8 G1
15 entfällt
16 entfällt
17 Scheibe 8,4 TGL 0-125-St1
18 Federring B8 TGL 74031
19 Sechskantmutter M8 TGL 0-934-5 S1
20/2300-01.073Unterlegscheibe2
21/2216-29.011Dichtring2
24 Sechskantschraube M8x25 TGL 0-933-8 G1
25 Sechskantmutter M8 TGL 0-934-5 S2
2605-25.279Zugstrebe1
2705-25.266Achse zum Hinterrad1
 00-18.156Scheibe zur Steckachse1
28 Federscheibe 14 TGL 0-1371
2905-29.041Bremsstange1
30 entfällt
3101-29.015Druckfeder1
32 Scheibe 6,4 TGL 0-125-St2
3301-29.014Flügelmutter für Bremsstange1
34 Sechskantschraube M6x25 TGL 0-931-8 G1
35 Hinterer Bremshebel1
36 Federscheibe 6 TGL 0-1371
37 Sechskantmutter M6 TGL 0-934-5 S1
38 Sechskantschraube M8x25 TGL 0-933-8 G1
39 Sechkantmutter dazu M8 TGL 0-934-5 S1
40 Sechskantmutter M5 TGL 0-934-5 S2
  Federscheibe 5 TGL 0-1371
4105-25.043Isolierscheibe für Bremslichtschalter1
4205-25.042Isolierbüchse für Bremslichtschalter1
4301-25.377Kontaktschraube1
 13-30.204Kontaktfahne1
  Federring B5 TGL 74031
4405-25.258Bremsschlüssel (Exzenter)1
 05-25.041Kontaktferder dazu1
4502-25.071Gummiring zum Bremsschlüssel1
  Schmiernippel A6 TGL 0-714121
  *) werden nicht von MZ geliefert


Tafel 7
Fahrgestell

Hinterradantrieb

nächster Punkt ; Index

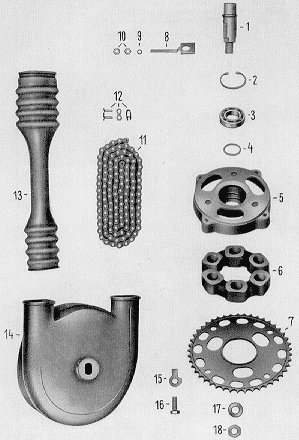

Tafel 7 Fahrgestell (Hinterradantrieb)
Bild-
Nr.
Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe
Bemerk.
105-25.265Flanschbolzen1
2 Sicherungsring 47 TGL 0-4721
3 Kugellager 6005 TGL 2981 25x47x121Blechkäfig
405-25.262Zwischenscheibe für Kettenabdeckung1
505-25.125Dämpfungskörper1
605-25.030Dämpfungsgummi1
705-25.124Zahnkranz1
805-25.122Kettenspanner2
9 Scheibe 6,4 TGL 0-125-St2
10 Sechskantmutter M6 TGL 0-934-5 S4
11 Rollenkette 1x12,7x7,75x1161ES 175/2
  Rollenkette 1x12,7x7,75x1181ES 250/2
12 Steckglied 1 D 12,7x7,75 TGL 117961
1305-28.042Kettenschutzschlauch2Gummi
1405-25.102Kettenabdeckung1Preßstoff
1505-25.277Sicherungsblech4
16 Sechskantschraube M10x25 TGL 0-933-8 G4
17 Federscheibe 14 TGL 0-1371
18 Sechskantmutter M14x1,5 TGL 0-934-5 S1


Tafel 8
Fahrgestell

Kraftstoffbehälter, Tachometer

nächster Punkt ; Index

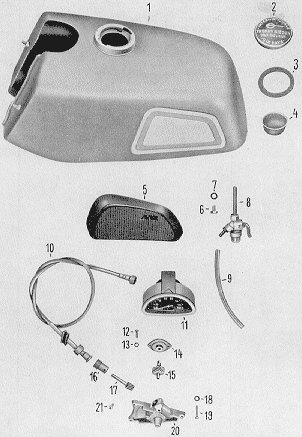

Tafel 8 Fahrgestell (Kraftstoffbehälter, Tachometer)
Bild-
Nr.
Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe
Bemerk.
116-27.011Kraftstoffbehälter1
 16-27.116Kraftstoffbehälter1de luxe
200-13.073Tankverschluß1
300-13.085Dichtung1
516-27.050Kniekissen links1
 16-27.051Kniekissen rechts1
6 Sechskantschraube M8x12 TGL 0-933-8 G2
7 Federscheibe 8 TGL 0-1372
805-27.164Filterhahn1
  Dichtring dazu C10x14 TGL 0-76031
9 Kraftstoffschlauch 7x10,5x2001Meterware
1005-30.025Tachometerantriebswelle1
1191.0010Segmenttachometer (Wegdrehzahl 1)1
12 Zylinderschraube BM5x15 TGL 0-842
13 Federscheibe B5 TGL 0-1372
1405-48.093Deckel zum Tachometerantriebsgehäuse1
1515-48.002Schraubenrad für Tachoantrieb1ES 250/2
1605-48.091Lagerstopfen1
1715-48.004Ritzel für Tachoantrieb1ES 250/2
1506-48.026Schraubenrad für Tachoantrieb1ES 175/2 u. ES 250/2 m. Seitenwagen
1706-48.028Ritzel für Tachoantrieb1ES 175/2 u. ES 250/2 m. Seitenwagen
 06-48.025Tachometerantrieb vollst.1ES 175/2 u. ES 250/2 m. Seitenwagen
 15-48.001Tachometerantrieb vollst.1ES 250/2
18 Federscheibe B5 TGL 0-1373
19 Zylinderschraube M5x25 TGL 0-843
2005-48.076Tachometer-Antriebsgehäuse1
2113-25.058Schmiernippel1
 00-01.004Anlaufscheibe zum Schraubenrad1



Anmerkung von Miraculis: Bildposition 4 ist ein Sieb für die Tankeinfüllöffnung.



Tafel 9
Fahrgestell

Auspuff

nächster Punkt ; Index

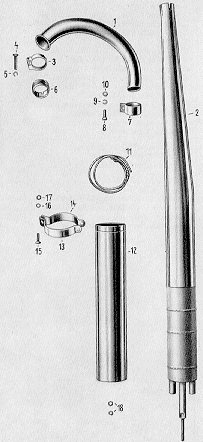

Tafel 9 Fahrgestell (Auspuff)
Bild-
Nr.
Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe
Bemerk.
 16-27.156Auspufftopf komplett1
116-27.099Auspuffrohr1
216-27.157Auspuffdämpfungseinsatz1
316-27.102Klemmschelle für Klemmring1
4 Sechskantschraube M8x55 TGL 0-933-8 G1
5 Federring B8 TGL 74031
616-27.103Klemmring für Auspuffrohr1im Zylinder
716-27.104Schelle für Auspuff1
8 Sechskantschraube M8x25 TGL 0-933-8 G2
9 Federring B8 TGL 74032
10 Sechskantmutter M8 TGL 0-934-5 S3
11 Asbestschnur 2 mm Dmr. 1160 mm lang1Meterware
1216-27.160Auspuffendstück1
1316-27.112Rechtes Seitenteil für Schelle1
1416-27.113Linkes Seitenteil für Schelle1
15 Sechskantschraube M8x25 TGL 0-933-8 G1
16 Federscheibe 8 TGL 0-1371
17 Sechskantmutter M8 TGL 0-934-5 S2


Tafel 10
Fahrgestell

Hinterradkotflügel, Seitenverkleidung

nächster Punkt ; Index

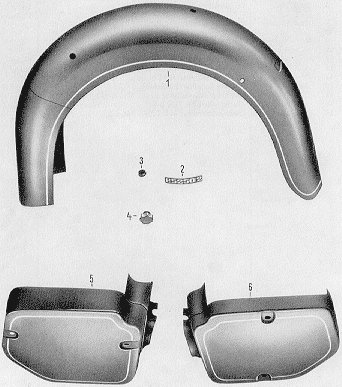

Tafel 10 Fahrgestell (Hinterradkotflügel, Seitenverkleidung)
Bild-
Nr.
Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe
Bemerk.
116-28.130Hinterradkotflügel1
  Sechskantschraube dazu M8x16 TGL 0-933-8 G4
  Sechskantmutter M8 TGL 0-934-5 S2
  Federring B8 TGL 74032
  Federscheibe rTGL 0-1372
216-28.144Typabzeichen1ES 175/2
 16-28.007Typabzeichen1ES 250/2
302-48.071Gummistopfen für Kotflügel1
416-28.059Sterngriffmutter4
516-28.073Verkleidung rechts1
 16-28.149Verkleidung rechts1de luxe
616-28.079Verkleidung links1
 16-28.150Verkleidung links1de luxe
  Kennzeichenschild C TGL 156531
  Linsensenkschraube dazu M5x12 TGL 5687-4 S2
  Sechskantmutter M5 TGL 0-934-5 S5
  Federring B5 TGL 74035
 13-30.202Kennzeichenhalter1


Tafel 11
Fahrgestell

Ansauggeräuschdämpfer

nächster Punkt ; Index

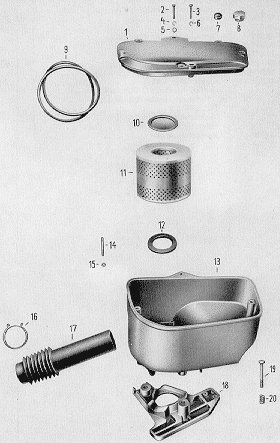

Tafel 11 Fahrgestell (Ansauggeräuschdämpfer)
Bild-
Nr.
Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe
Bemerk.
116-28.069Deckel zum Gehäuse für Ansauggeräuschdämpfer1
2/3 Zylinderschraube AM6x30 TGL 0-84-5 S2
4/6 Federring B6 TGL 74032
5 Sechskantmutter M6 TGL 0-934-5 S1
 16-28.138Dichtscheibe dazu2Gummi
716-28.060Auflagestopfen für Verkleidung5PVC
816-28.059Sterngriffmutter für Verkleidung4
916-28.145Dichtung zwischen Deckel und Verkleidung1Gummi
1016-28.112Abschlußdeckel zum Trockenluftfilter1
1116-28.104Trockenluftfilter 130 Dmr.1
 16-28.148Naßluftfilter1Export
1216-28.067Dichtscheibe1Gummi
1316-28.107Gehäuse zum Ansaugeräuschdämpfer1
14 Stiftschraube BM6x30 TGL 0-835-8 G2
15 Sechskantmutter M6 TGL 0-934-5 S2
1616-28.161Klemmring1
  Zylinderschraube BM4x20 TGL 0-84-5 S dazu1
  Sechskantmutter M4 TGL 0-934-5 S1
1716-28.142Anschlußstück zum Vergaser1Gummi
1816-30.024Träger für Regler, Zündspule und Sicherungsdose1
19 Sechskantschraube zur Gehäusebefestigung CM8x60 TGL 0-931-8 G2
 16-28.141Dichtscheibe dazu2Gummi
2005-44.023Druckfeder3


Tafel 2
Elektrische Ausrüstung

Kombinierte Schlußleuchte, Signalhorn, Blinkleuchten

nächster Punkt ; Index

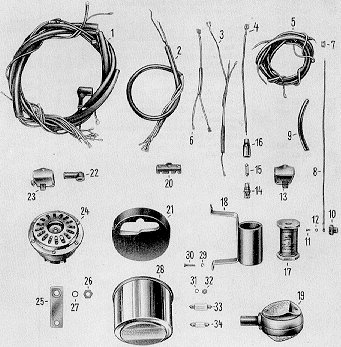

Tafel 12 Elektrische Ausrüstung (Kombinierte Schlußleuchte, Signalhorn, Blinkleuchten)
Bild-
Nr.
Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe
Bemerk.
113-30.140* Kabelbaum1
213-30.170* Abblendkabel1
313-30.144* Zuführungskabel für Blinkgeber und Kontrolleuchte1
416-30.062* Kabel zur Blinkgebersicherung1
516-30.061* Kabelbaum für Blinkanlage1
 16-30.063Befestigungsband (für Kabel)4
 01-30.030Befestigungsband (für Kabel)5
613-30.142* Zuführungskabel für Tachometerbeleuchtung1
725066.1* Buchsenklemme (Lüsterklemme) M2,5 TGL 57-701
805-48.092* Kabel für Leerganganzeigeschalter1
 02-48.008Gummistopfen dazu1
9 Isolierschlauch für Kabel zum Leerganganzeigeschalter B8x9,4x100 TGL 133231kein Ersatzteil
108606.2* Leerganganzeigeschalter1
11 Zylinderschraube M3x6 TGL 0-841
12 Federscheibe B3 TGL 74031
138606.7* Schalter für Blinkanlage1
14/168819.1* Sicherungshülse1
15 * Sicherung (Schmelzeinsatz) 4 Amp.1
178581.6/2* Blinkgeber1
 16-30.083Gummi für Kabeldurchführung1
198580.26* Lenkerblinkleuchte2
 8580.26-000:1* Lichtaustrittscheibe dazu hinten1
 8580.26-200* Lichtaustrittscheibe dazu vorn1
 8580.10/4-100* Grundkörper dazu1
208704.7-3* Kontaktstück für Biluxbirne A TGL 71-10191
218522.7-000:1Gummiformstück für Rückleuchte1
2213-30.133Gummitülle für Kabel am Lenker1
238626.13* Abblendschalter1
24/258411.12/2* Signalhorn mit Halter1
26 Sechskantmutter M8 TGL 0-934-5 S1
27 Federring B8 TGL 74031
288522.7-2 F* Kombinierte Rückleuchte mit Gummiunterlage1
  * Flachsteckhülse A 63-1 TGL 200-3894 für Bremslichtkabel1
 13-30.205Isolierhülse dazu1
29 Federring B5 TGL 74032
30 Zylinderschraube AM4x18 TGL 0-84-4 S2
31 Federring 4 TGL 74032
32 Sechskantmutter M5 TGL 0-9342
33 * Soffitte für Bremslicht E 6 Volt 18 Watt1
34 * Soffitte für Rücklicht E 6 Volt 5 Watt1
  Die mit einem * versehenen Teile werden von Fahrzeugelektrik Thalheim geliefert.


Tafel 13
Elektrische Ausrüstung

Lichtmaschine, Regler, Batterie, Zündspule

nächster Punkt ; Index

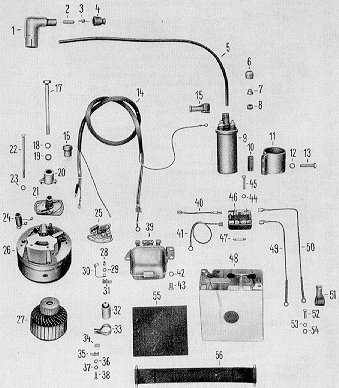

Tafel 13 Elektrische Ausrüstung (Lichtmaschine, Regler, Batterie, Zündspule)
Bild-
Nr.
Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe
Bemerk.
1/505-48.049* Zündkabel mit Entstörstecker1
 8825.1* Entstörstecker1
 FE9K
14 FEKN
* Widerstand dazu1
 320* Gummischutzmuffe für Kerzenstecker1
6-98351.1/2* Zündspule 6 V1
1016-30.026Gewindelasche zur Zündspulenbefestigung1
118351.1/1-000:1* Befestigungsschelle für Zündspule1
12 Federring B6 TGL 74032
13 Sechskantschraube M6x30 TGL 0-931-8 G2
1413-30.147* Maschinenkabel1
1501-30.251Schutzkappe für Zündspule1
1605-30.031Gummimuffe zum Maschinenkabel1
1705-48.071Sechskantschraube zur Ankerbefestigung1
18 Federscheibe 8 TGL 0-1371
1900-18.145Scheibe1
 8016.5/2Lichtmaschine komplett kein Ersatzteil
20/218016.2-300* Nockenträger, Nocken und Zündversteller1
22 Zylinderschraube zur Lichtmaschinenbefestigung CM5x85 TGL 0-84-5 S2
23 Federscheibe A5 TGL 0-1372
248016.4-250/2* Regelwiderstand1
258320.3/4* Unterbrecherkontakt1
 8320.3/3-001* Spezialeinstellplatte1
 8329.1* Filzwischer1
268016.5/2-200* Lichtmaschinengehäuse mit Feldspulen1
278016.4-100* Anker1
28 Zylinderschraube BM4x6 TGL 0-84-5 S1
29 Scheibe 4,3 TGL 17741
308016.5-200:1/2* Stromschiene1
31A FEKN 80* Kontaktfahne1
328016.1-200:08* Kondensator G TGL 51871
33A IKAN 134* Kondensatorschelle1
348016.4-200:2* Unterlegplatte1
35B FEKN 80* Kontaktfahne1
36 Scheibe 4,3 TGL 177741
37 Federring B4 TGL 74031
38 Zylinderschraube AM4x8 TGL 0-841
398106.7* Reglerschalter 6 V 60 W1
4005-30.191* Pluskabel zum Regler (51)1
4116-30.059* Minuskabel vom Klemmbrett (31)1
42 Federring B6 TGL 74033
43 Zylinderschraube für Reglerbefestigung M6x10 TGL 0-84-5 S3
44 Federring B5 TGL 74032
45 Zylinderschraube M5x20 TGL 0-84-5 S2
468811.1/6* Sicherungsdose1
47 * Sicherung (Schmelzeinsatz) 15 A TGL 111352
48 Batterie 6 V 12 Ah TGL 102411
 05-30.225Kabelschelle für Entlüftungsschlauch1
4916-30.060* Minuskabel für Batterie1
5005-30.187* Pluskabel für Batterie1
51 Schutzkappe H DIN 723111
52 Zylinderschraube M5x152
53 Federring B52
54 Sechskantmutter M52
5513-30.177Batterieunterlage1Gummi
5601-30.232Spannband zur Batteriebefestigung1Gummi
  Die mit einem * versehenen Teile werden von Fahrzeugelektrik Thalheim geliefert.


Tafel 14
Elektrische Ausrüstung

Scheinwerfer

nächster Punkt ; Index

Tafel 14 Elektrische Ausrüstung (Scheinwerfer)
Bild-
Nr.
Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe
Bemerk.
 8706.10/08* Scheinwerfer vollst.1
18706.10-100* Scheinwerfergehäuse1
 13-30.064Abzeichen für Scheinwerfer links1
 13-30.065Abzeichen für Scheinwerfer rechts1
28626.1/8* Zündlichtschalter1
38706.13-120* Abdeckkappe für Zündlichtschalter1
4 * Gummiunterlage für Abdeckkappe1
58629.2* Zündschlüssel1
6 Gummiring1
7 Linsenkopfschraube M5x20 L TGL 0-9202
8 Dichtung für Zündlichtschalter1
9 entfällt
10 Federscheibe B4 TGL 74031
11 Zylinderkopfschraube BM4x6 TGL 0-841
12 Zugfeder für Halter der Scheinwerferblende1
13 Halter für Reflektor1
14 Nippel für Federspange1
15 Gummiformring für Nippel1
16 Drahtspange1
17 Blendenhalterung (Klaue)2
18 Druckfeder für Blendenhalterung2
1900-18.139Unterlegscheibe1
2016-30.012Gummiplatte für Kabeldurchführung1
2113-30.092Abstandshülse TGL 141011
22/2313-30.162Gummikeder für Scheinwerfer2
24 Gummiring zur Schraube4
25 Unterlegscheibe 4,3 TGL 0-125-St4
26 Zylinderkopfschraube AM4x45 TGL 0-844
278709.1/2-2* Glühlampenhalterung mit Feder für Biluxbirne A TGL 200-45111
 8704.7-3* Kontaktstück für Biluxbirne1
28 * Standlichtbirne D 6 Volt 4 Watt TGL 108331
29 * Biluxbirne A 6 Volt 45/40 Watt TGL 114131
308709.1/7-1* Streuscheibe mit Reflektor A-170 TGL 71-10171
318706.10-200:1* Frontring für Reflektor1Miramid
  Die mit einem * versehenen Teile werden von Fahrzeugelektrik Thalheim geliefert.


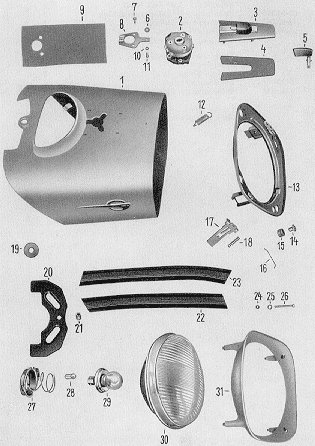

Tafel 15
Fahrgestell

Sattel, Werkzeug, Zubehör

nächster Punkt ; Index

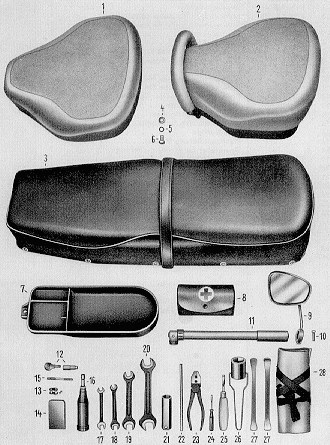

Tafel 15 Fahrgestell (Sattel, Werkzeug, Zubehör)
Bild-
Nr.
Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe
Bemerk.
116-31.100Fahrersattel1
216-31.050Soziussattel mit Haltegriff1
316-31.000Sitzbank1
4 Scheibe 8,4 TGL 0-125-St4
5 Federring B8 TGL 74035
6 Sechskantschraube M8x16 TGL 0-933-8 G4
716-30.011Werkzeugkasten für Sitzbankausführung1
 oder
 16-30.084Werkzeugkasten für Sitzbankausführung1
 16-28.060Auflagestopfen für Werkzeugkasten1
8 Sanitätspäckchen1
931031 LRückspiegel1
 31031 RRückspiegel1Export für Linksverkehr
10 Sechskantschraube M6x30 TGL 0-933-8 G1
11B 285Luftpumpe TGL 76401
1213-30.132Schloß für Sitzbank und Sattel LKS 63/III1
13 Steckglied 1 D 12,7x7,75 TGL 117961
14 Büchse für Reifenreparatur1
15 Abstandslehre A 0,6/0,3 TGL 200-30391
16 Fettpresse B 35 TGL 50471
17 Doppelmaulschlüssel 8x10 TGL 48-73 1091
18 Doppelmaulschlüssel 9x11 TGL 48-73 1091
  Doppelmaulschlüssel 12x14 TGL 48-73 1091
19 Doppelmaulschlüssel 14x17 TGL 48-73 1091
20 Doppelmaulschlüssel 19x22 TGL 48-73 1091
2100-04.225Zylinderkopfschlüssel1
2200-04.049Bolzen1
23 Kombinationszange 160 TGL 46941
24 Schraubenzieher A 0,4x2,3x30 TGL 48-73503-C 451
25 Schraubenzieher G TGL 48-73503-C 451
2600-04.226Zündkerzenschlüssel1
27 Reifenmontierhebel A TGL 39-4422
28 Werkzeugtasche A MZS 4531
 8706.10-000:2 (5)Heber für Scheinwerfereinsatz1
  Kuponband 100x20 mm zur Ersatzschlauchbefestigung2
 16-30.043Beinschutz-Garnitur komplett1lackiert
 16-30.147Kofferträger komplett1verchromt
 16-30.101Seitengepäckträger komplett1verchromt
 16-30.108Handschaltung für Beingeschädigte vollst.1
 05-23.054Gewindestück zur Seitengepäckträgerbefestigung2
 16-30.132Seitenständer1


Tafel 16
Motor

Gehäuse

nächster Punkt ; Index

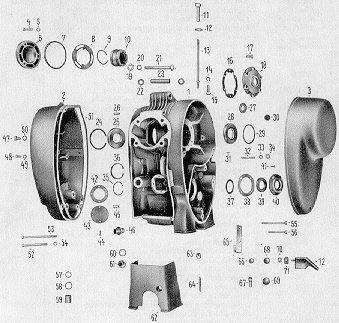

Tafel 16 Motor (Gehäuse)
Bild-
Nr.
Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe
Bemerk.
105-41.133Gehäuse1
205-41.119Kupplungsdeckel1
 05-41.122Kupplungsdeckel1de luxe
305-41.118Lichtmaschinendeckel1
 05-41.120Lichtmaschinendeckel1de luxe
4 Zylinderschraube BM6x25 TGL 0-843
5 Dichtung C 6x10 TGL 0-76037
605-41.107Abschlußkappe1
 05-41.123Abschlußkappe1de luxe
705-41.051Dichtring zur Abschlußkappe1Gummi
805-41.053Stellplatte1
900-03.019Sprengring zur Lagerbüchse1
1005-41.097Lagerbüchse zum Kupplungsdruckstück mit Hebel1
1105-42.038Hülsenmutter für Zylinderbefestigung4
12 Federscheibe B12 TGL 0-1374
1305-41.101Zylinderstehbolzen4
14 Federring B82
15 Sechskantschraube M8x25 TGL 0-9332
1605-41.087Dichtung für Dichtkappe an Lima-Seite1
17 Zylinderschraube zur Dichtkappe M5x166
1805-41.096Dichtkappe für Kurbelwelle Lima-Seite1
19 Sechskantmutter M10 TGL 0-9341
20 entfällt
21 Sechskantschraube für vorderes Befestigungsauge M10x75 TGL 0-931-8 G1
2200-18.150Unterlegscheibe dazu2
2305-41.005Paßhülse 60 mm lang1
2400-03.002Sprengring zum Kurbelwellenlager1
25/2800-03.011Radialdichtring für Kurbelwelle E 30x62x102
26 Zylinderstift für Kupplungsdeckel 6 m 6x20 TGL 0-71
27 Radialdichtring D 20x30x7 WS 1,0181
2900-18.176 bis 179Ausgleichscheibe für Kurbelwelle 0,1; 0,2; 0,3; 0,5n. Bed.
3002-48.071Verschlußstopfen3Gummi
31 Zylinderstift für Lichtmaschinenarretierung 2,5x10 TGL 0-14731
32 Stiftschraube für Gehäuse am Zylinderflansch BM 6x25 TGL 0-8351
33 Federscheibe B6 TGL 0-1371
34 Sechskantmutter M6 TGL 0-9341
35 Sicherungsring zum Kugellager für Antriebswelle 47x1,6 TGL 0-4722
3600-03.008Sprengring zum Kugellager für Abtriebswelle2
3700-18.168 bis 171Ausgleichscheibe für Abtriebswelle 0,1; 0,2; 0,3; 0,5n. Bed.
3802-45.021Dichtung zur Dichtkappe an Abtriebswelle1
39 Radialdichtring für Dichtkappe D 25x37x7 TGL 164541
4005-41.095Dichtkappe auf Abtriebswelle1
41 Senkschraube AM4x12 TGL 0-634
4205-41.018Dichtung zum Schaulochdeckel1
4305-41.049Schaulochdeckel1
44 Zylinderschraube AM4x12 TGL 0-844
4501-41.003Paßring 15 mm lang1
 05-41.002Paßhülse 26 mm lang1
4605-41.048Verschlußstopfen für Öleinfüllbohrung1Gummi
47 Sechskantschraube M8x12 TGL 0-9331(Ölablaß-)
48 Zylinderschraube für Ölkontrolle M6x12 TGL 0-841
49 Dichtring dazu C 6x10 TGL 0-76031
50 Dichtring C 8x14 TGL 0-76031
5105-41.062Dichtung für Kupplungsdeckel1
52 Zylinderschraube CM6x65 TGL 0-84-5 S2
53 Zylinderschraube CM6x85 TGL 0-84-5 S3
54 Dichtring C 6x10 (wie Bild-Nr 5)
55 Zylinderschraube CM6x50 TGL 0-848
  Zylinderschraube CM6x70 TGL 0-847
56 Zylinderschraube CM6x40 TGL 0-841
57 Rundring für Fußschaltwellenbohrung 14x2 TGL 63651Gummi
58 Rundring für Kickstarterwellenbohrung 17x2,5 Nr. 42611Gummi
5902-46.041Gummi für Kickstarteranschlag1
60 Dichtring für Ölablaßschraube C 18x22 TGL 0-76031
6112-41.020Magnetfilter-Ölablaßschraube1
6205-41.102Vergaserabdeckkappe1
6305-41.050Mutter für Vergaserabdeckkappe1
64 Stiftschraube dazu BM6x25 TGL 0-8351
6505-41.124Halteblech für Maschinenkabel1
66/68 Verschlußscheibe 16 TGL 0-4702
6702-48.008Gummistopfen zum Leerlaufanzeigekabel1
69 Verschlußscheibe 20 TGL 0-4701
70 Sechskantmutter M6 TGL 0-9341
7105-44.068Sicherungsblech1
7205-41.131Ölleitblech1


Tafel 17
Motor

Zylinder, Kolben, Kurbelwelle

nächster Punkt ; Index

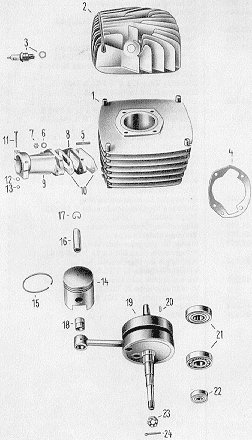

Tafel 17 Motor (Zylinder, Kolben, Kurbelwelle)
Bild-
Nr.
Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe
Bemerk.
105-42.072Zylinder 69 mm Dmr.1ES 250/2
 06-42.040Zylinder 58 mm Dmr.1ES 175/2
205-42.073Zylinderdeckel1ES 250/2
 05-42.068Dichtung zum Zylinderdeckel 0,2 dickn. Bed.ES 250/2
 05-42.069Dichtung zum Zylinderdeckel 0,4 dickn. Bed.ES 250/2
206-42.042Zylinderdeckel1ES 175/2
 06-42.035Dichtung zum Zylinderdeckel 0,2 dickn. Bed.ES 175/2
 06-42.036Dichtung zum Zylinderdeckel 0,4 dickn. Bed.ES 175/2
3 Zündkerze M14/260 Isolator1Thalheim
405-42.004Zylinderfußdichtung1
5 Stiftschraube zur Ansaugstutzenbefestigung M6x30 TGL 0-9402
6/12 Federscheibe B6 TGL 0-1374
7/13 Sechskantmutter zur Vergaser- und Ansaugstutzenbefestigung M6 TGL 0-9344
805-42.066Isolierflansch zum Ansaugstutzen1ES 250/2
 06-42.024Isolierflansch1ES 175/2
905-42.065Ansaugstutzen1ES 250/2
 06-42.023Ansaugstutzen1ES 175/2
1005-42.067Dichtung zum Ansaugstutzen2
11 Sechskantschraube zur Vergaserbefestigung M6x40 TGL 0-931-8 G2
1469.3Kolben vollst. 69,00 mm Dmr.1ES 250/2
  Kolben vollst. 69,25 mm Dmr.
  Kolben vollst. 69,50 mm Dmr.
  Kolben vollst. 69,75 mm Dmr.
  Kolben vollst. 70,00 mm Dmr.
  Kolben vollst. 70,25 mm Dmr.
  Kolben vollst. 70,50 mm Dmr.
  Kolben vollst. 70,75 mm Dmr.
  Kolben vollst. 71,00 mm Dmr.
15 Kolbenring Z 69,00 x2 FS3
  Kolbenring Z 69,25 x2 FS3
  Kolbenring Z 69,50 x2 FS3
  Kolbenring Z 69,75 x2 FS3
  Kolbenring Z 70,00 x2 FS3
  Kolbenring Z 70,25 x2 FS3
  Kolbenring Z 70,50 x2 FS3
  Kolbenring Z 70,75 x2 FS3
  Kolbenring Z 71,00 x2 FS3
1458.1Kolben vollst. 58,00 mm Dmr.1ES 175/2
  Kolben vollst. 58,25 mm Dmr.
  Kolben vollst. 58,50 mm Dmr.
  Kolben vollst. 58,75 mm Dmr.
  Kolben vollst. 59,00 mm Dmr.
  Kolben vollst. 59,25 mm Dmr.
  Kolben vollst. 59,50 mm Dmr.
  Kolben vollst. 59,75 mm Dmr.
  Kolben vollst. 60,00 mm Dmr.
15 Kolbenring Z 58,00 x2 IS Cr1
  Kolbenring Z 58,00 x2 IS1
  Kolbenring Z 58,25 x2 Cr1
  Kolbenring Z 58,25 x2 IS1
  Kolbenring Z 58,50 x2 Cr1
  Kolbenring Z 58,50 x2 IS1
  Kolbenring Z 58,75 x2 Cr1
  Kolbenring Z 58,75 x2 IS1
  Kolbenring Z 59,00 x2 Cr1
  Kolbenring Z 59,00 x2 IS1
  Kolbenring Z 59,25 x2 Cr1
  Kolbenring Z 59,25 x2 IS1
  Kolbenring Z 59,50 x2 Cr1
  Kolbenring Z 59,50 x2 IS1
  Kolbenring Z 59,75 x2 Cr1
  Kolbenring Z 59,75 x2 IS1
  Kolbenring Z 60,00 x2 Cr1
  Kolbenring Z 60,00 x2 IS1
16 Kolbenbolzen A 18x11x60 L1ES 250/2
  Kolbenbolzen A 18,01x11x60 L
  Kolbenbolzen A 18,02x11x60 L
  Kolbenbolzen A 18,03x11x60 L
16 Kolbenbolzen A 18x11x47 L1ES 175/2
  Kolbenbolzen A 18,01x11x47 L
  Kolbenbolzen A 18,02x11x47 L
  Kolbenbolzen A 18,03x11x47 L
17 Drahtsprengring A 18 TGL 24-42.32
18 Nadellager für Kolbenbolzen KK 18x22x24 F TGL 115531
1905-43.101Kurbelwelle vollst.1ES 250/2
 06-43.017Kurbelwelle vollst.1ES 175/2
20 Paßfeder A 4x4x8 TGL 95001
21 Kugellager 6305 C 3 f 25x62x17 TGL 2981 Polyamidkäfig2
22 Kugellager 6302 C 3 f 15x42x13 TGL 2981 Polyamidkäfig1
23 Kronenmutter M14x1,5 TGL 0-937-5 S flach1
24 Splint 3x28 TGL 0-941
  Flachprofil für Zylinder 2x30 Länge: 110 mm TGL 218294Meterware
  Flachprofil für Zylinderdeckel 2x30 Länge: 185 mm TGL 218291Meterware


Tafel 18
Motor

Kupplung

nächster Punkt ; Index

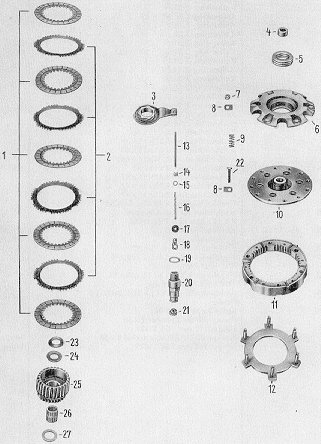

Tafel 18 Motor (Kupplung)
Bild-
Nr.
Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe
Bemerk.
 05-44.127Kupplung vollst.1
105-44.123Innenlamelle mit Reibbelag5
205-44.125Außenlamelle4
305-44.100Druckstück mit Hebel1
405-44.119Distanzhülse1
5 Axial-Kugellager 51 106 TGL 29861
605-44.088Druckflansch zur Kupplung1
7 Sechskantmutter M6 TGL 0-9346
805-44.068Sicherungsblech6
905-44.126Druckfeder für Kupplung6
1005-44.118Kupplungskörper1
1105-44.116Zahnkranz für Kupplung1
1205-44.061Druckplatte mit Distanzbolzen1
13-1805-44.107Verbindungsstück mit Zugspindel1
19 entfällt
2005-44.112Gehäuse zur Seilzugaufnahme1
2105-44.108Stecknippel1
22 Sechskantschraube M6x20 TGL 0-931-8 G1
2305-44.074Federscheibe1
2405-44.138Anlaufscheibe1
2505-44.135Antriebsrad mit innerem Mitnehmer1
26 Nadellager käfiggeführt zweireihig 22x26x261
2705-44.139Distanzscheibe 1,90; 1,95; 2 mm1


Tafel 19
Motor

Getriebe

nächster Punkt ; Index

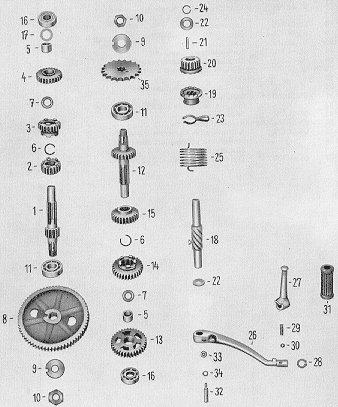

Tafel 19 Motor (Getriebe)
Bild-
Nr.
Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe
Bemerk.
105-46.001Antriebswelle1
205-46.079Zahnrad für II. Gang1
305-46.003Schaltrad für II. und IV. Gang1
405-46.066Zahnrad IV. Gang1
505-46.017Laufbüchse für I. und IV. Gang2
605-46.037Sprengring2
705-46.005Anlaufscheibe 1xI. und IV. Gang und 1xIII. Gang2
805-46.065Antriebsrad zum Getriebe 68 Zähne1
9 Sicherungsblech 17 TGL 0-4322
10 Sechskantmutter M16x1,5 TGL 0-9362
11 Kugellager 6204 TGL 2981 20x47x14 Polyamidkäfig2
1205-46.067Abtriebswelle1
1305-46.010Zahnrad für I. Gang1
1405-46.080Schaltrad für I. und III. Gang1
1505-46.012Zahnrad für III. Gang1
16 Kugellager 6203 TGL 2981 17x40x12 C 3 Polyamidkäfig2
1700-18.168 bis 171Ausgleichscheibe 0,1; 0,2; 0,3; 0,5 n. Bed.
1805-46.036Kickstarterwelle1
1905-46.077Mitnehmer für Kickstarter-Zahnrad1
2005-46.076Kickstarterrad1
21 Lagernadel für Kickstarterrad 2,5x19,8 I TGL 1551824
2202-46.020Anlaufscheibe2
2305-46.025Federspange1
2400-03.039Sprengring1
2505-46.064Drehfeder für Kickstarter1
2605-46.047Kickstarterkurbel1
 05-46.083Kickstarterkurbel1de luxe
2705-46.075Fußhebel für Kickstarterkurbel1
 05-46.084Fußhebel für Kickstarterkurbel1de luxe
28 Sicherungsring 15 TGL 0-4711
2901-41.007Druckfeder für Fußhebelarretierung1
30 Stahlkugel 8 III TGL 155151
3102-41.042Gummi zum Kickstarterfußhebel1
3202-41.046Keilschraube für Kickstarterkurbel1
33 Sechskantmutter M6 TGL 0-9341
34 Scheibe 6,4 TGL 0-1251
  Federscheibe 6 TGL 0-1371
3505-46.054Kettenrad am Getriebe 21 Zähne1ES 250/2
3505-46.050Kettenrad am Getriebe 17 Zähne1ES 175/2 und ES 250/2 mit Seitenwagen


Tafel 20
Motor

Fußschaltung

nächster Punkt ; Index

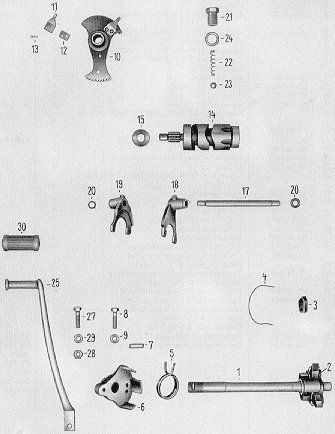

Tafel 20 Motor (Fußschaltung)
Bild-
Nr.
Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe
Bemerk.
105-47.029Fußschaltwelle1
205-47.033Schaltstück zur Fußschaltung1
302-47.020Schaltklinke zur Fußschaltung2
405-47.034Schaltklinkenfeder1
502-47.021Rückholfeder für Fußschalthebel1
605-47.003Anschlag für Fußschaltung1
7 Zylinderstift 6 m 6x20 TGL 0-71
8 Sechskantschraube M6x25-5 S TGL 0-9312
9 Federscheibe B6 TGL 0-1372
1005-47.004Zahnsegment1
11 Kontaktblech für Leerlaufanzeige SK 979-0:03 (5)1
12 Gegenplatte zum Kontaktblech SK 979-0:04 (5)1
13 Halbrundniet 2,6x8 TGL 0-6602
1405-47.006Kurvenwalze1
1502-47.025Anlaufscheibe zur Kurvenwalze1
 02-47.034 bis 037Ausgleichscheibe für Kurvenwalze 0,1; 0,2; 0,3; 0,5 n. Bed.
1705-47.018Führungsbolzen für Schaltgabel1
1805-47.022Schaltgabel I. und III. Gang1
1905-47.023Schaltgabel II. und IV. Gang1
2000-18.100Scheibe zum Führungsbolzen2
2105-47.025Arretierschraube1
2205-47.026Schaltarretierfeder1
23 Stahlkugel 8 Dmr. 8 III TGL 155151
24 Dichtring zur Arretierschraube C 14x20 TGL 0-76031
2505-47.027Fußschalthebel1
 05-47.036Fußschalthebel1de luxe
27 Sechskantschraube M6x30 TGL 0-9311
28 Sechskantmutter M6 TGL 0-9341
29 Federscheibe A6 TGL 0-1371
3001-44.052Gummi für Fußschalthebel1


Tafel 21
Motor

Vergaser

Index

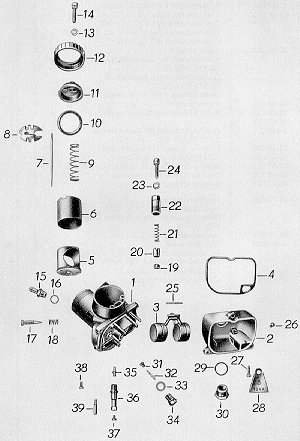

Tafel 21 Motor (Vergaser)
Bild-
Nr.
Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe
Bemerk.
 28 N 1-3Startvergaser1ES 250/2
 26 N 1-2Startvergaser1ES 175/2
12863Vergasergehäuse vormontiert1ES 250/2
 2861Vergasergehäuse vormontiert1ES 175/2
22865Schwimmergehäuse1
32928Schwimmer1
42868Dichtung1
52864Einsatzstück vollst.1ES 250/2
 2862Einsatzstück vollst.1ES 175/2
62944Hohlschieber (30)1
71614316004Teillastnadel (D 1)1
82943Nadelhalter1
92946Druckfeder1
102937Dichtring1
112931Vergasergehäusekappe1
122933Gewindering1
130002Sechskantmutter1
142914Seilzugstellschraube1
152921Schlauchnippel1
16 Dichtring A 10x13,5 TGL 0-76031
170013Leerlaufluftregulierschraube1
180011Druckfeder1
192906Dichtscheibe1
202905Startkolben1
212903Druckfeder1
222907Startschieberkappe1
230002Sechskantmutter1
242914Seilzugstellschraube1
25 Zylinderstift 2,5 m 6x24 TGL 0-71
260125Startdüse (100)1ES 250/2
 0125Startdüse (90)1ES 175/2
27 Zylinderschraube BM4x16 TGL 0-843
28 Typschild1kein Ers.-Teil, bei evtl. Rekl. erforderl.
29 Dichtring A 16x20 TGL 0-76031
302925Verschlußschraube1
311534Ventilsitz (18)1
321533Schwimmernadel1
330118Dichtring1
342911Ventilkörper1
352926Nadeldüse (67)1
362927Düsenträger1
370125Hauptdüse (115)1ES 250/2
 0125Hauptdüse (105)1ES 175/2
38 Linsensenkschraube AM4x10 TGL 56872
392916Leerlaufdüse (40)1
 2910Schwimmernadelventil, vollst. (18)
(Bild-Nr. 31,32 und 34)
1
 05-48.072Schutzkappe zum Vergaser1Gummi
  () Bei Bestellung Größe angeben!
