Ersatzteil-Liste


Kraftrad
Typ ES 250



Index

Vorbemerkungen


  1. Sämtliche Bestellungen und Zuschriften, die sich auf Erstazteile für das Motorrad ES 250 beziehen, sind an

    VEB Motorradwerk Zschopau
    Abt. Ersatzteile
    Zschopau/Sa.,     Postschließfach 33

    zu richten.
  2. Ersatzteile-Bestellungen stets getrennt vom übrigen Schriftwechsel aufgeben, weil sonst Verzögerungen unvermeidbar sind.
  3. Bei Bestellungen von Ersatzteilen ist anzugeben:
    1. Motor- und Fahrgestellnummer
    2. Ersatzteile-Nummer lt. Katalog
    3. gewünschte Stückzahl
    4. genaue Versandanschrift mit Bestimmungsbahnhof usw.
    5. gewünschte Versandart.
  4. Bei Rückfragen ist stets unsere Auftrags- und Lieferscheinnummer und unser Diktatzeichen anzuführen.
  5. Bei Beanstandungen, die innerhalb 8 Tagen, vom Empfang der Sendung an gerechnet, eingereicht werden müssen,ist stets der Packzettel beizufügen.
  6. Bei Einsendung von instandzusetzenden Teilen sind an diesen haltbare Etikette mit genauem Absender anzuhängen. Solche Sendungen sind uns zu avisieren. Außerdem sind den Sendungen genaue Lieferpapiere beizufügen.
  7. Die Preise verstehen sich freibleibend ab unserem Werk, ausschließlich Verpackung.
  8. Für sämtliche Ersatzteilaufträge gelten unsere allgemeine Lieferbedingungen für Ersatzteile, Zubehörlieferungen und Reparturen.
  9. Alle Sendungen reisen zu Lasten und auf Risiko des Bestellers.
  10. Ersatzteile an Privatpersonen liefern wir nicht; wir überweisen diesbezügliche Anfragen an die dafür zuständige Vertragswerkstatt.
  11.
  12. Ist die Rückgabe der an uns als Muster eingeschickten Teile erwünscht, so muß dies ausdrücklich im Brief und durch Anhänger bekanntgegeben werden.

VEB MOTORRADWERK ZSCHOPAU
Abt. Ersatzteile








Gruppen-Einteilung
Gruppe: Motor
  Tafel 1 Zylinder, Kolben, Kurbelwelle
  Tafel 2 Gehäuse
  Tafel 3 Gehäuse
  Tafel 4 Zahnräder, Wellen, Kickstarter
  Tafel 5 Fußschaltung
  Tafel 6 Kupplung, Tachometer mit Antrieb
  Tafel 7 Vergaser Typ BVF N 271-0

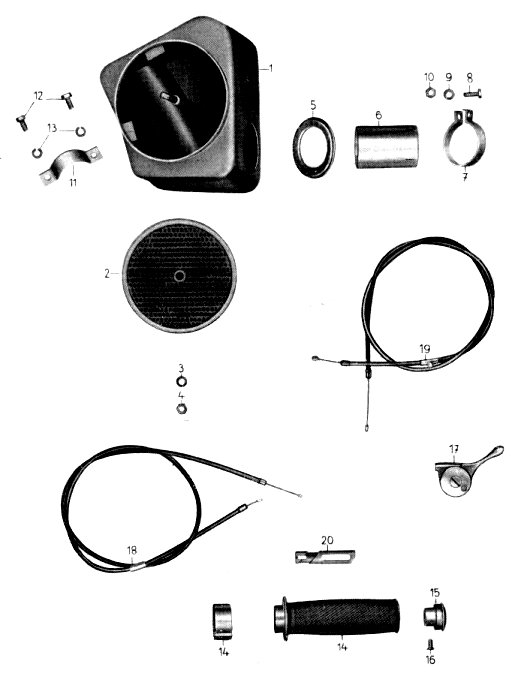

  Tafel 8 Vergaseranschluß und Betätigung
Gruppe: Fahrgestell
  Tafel 9 Rahmen, Kippständer, Motorbefestigung und hintere Schwinge

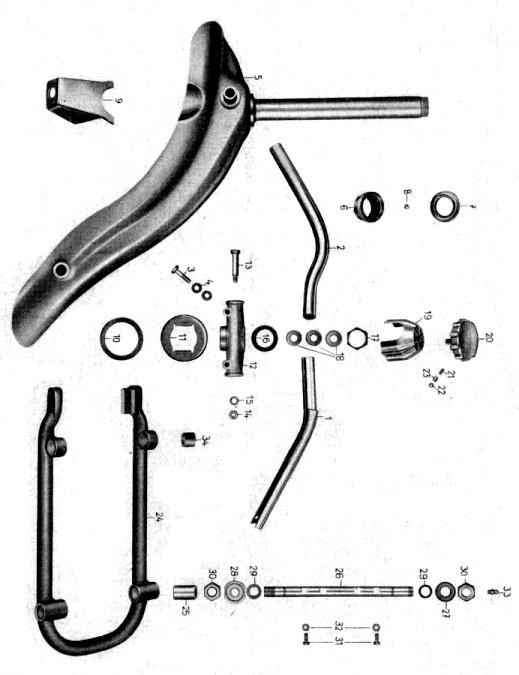

  Tafel 10 Lenker, Steuerkopf vordere Schwinge

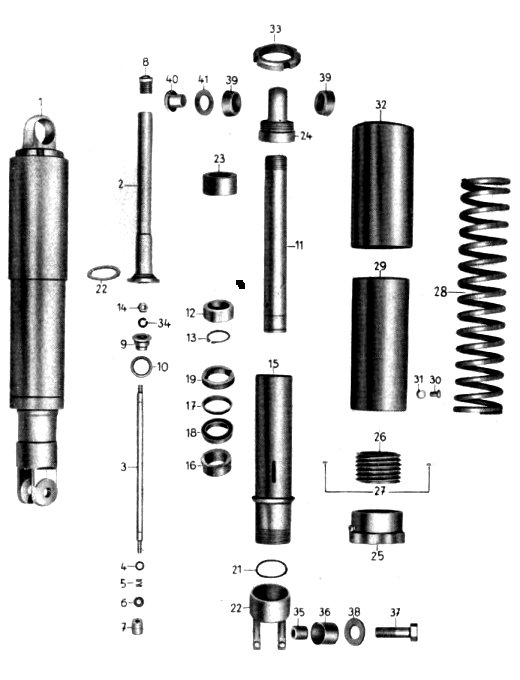

  Tafel 11 Federbeine für Vorder- und Hinterrad

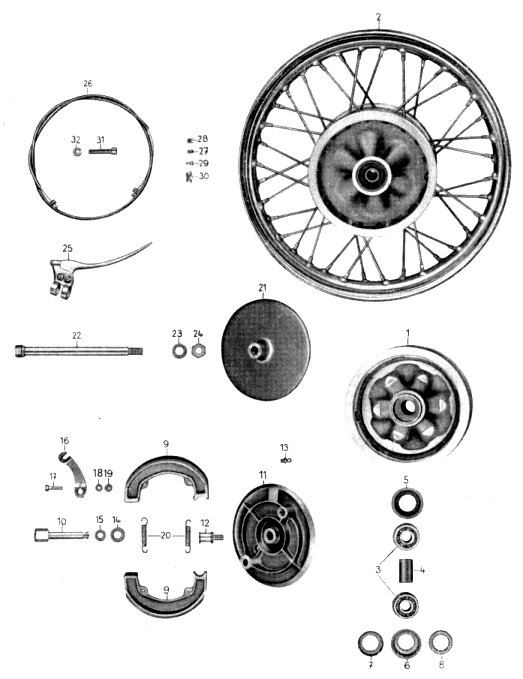

  Tafel 12 Vorderradnabe, Bremse und Betätigung
  Tafel 13 Hinterradnabe, Bremse und Betätigung

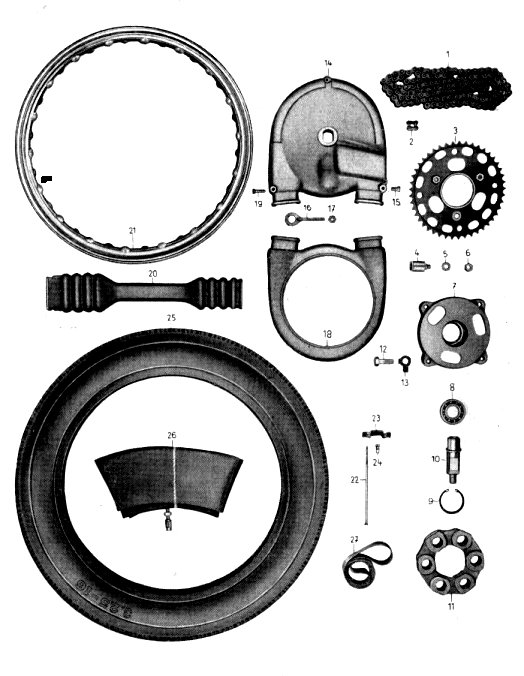

  Tafel 14 Hinterradantrieb: Kette, Zahnkranz, Kettenschutz, Räder und Bereifung
  Tafel 15 Kotflügel und Hinterradverkleidung

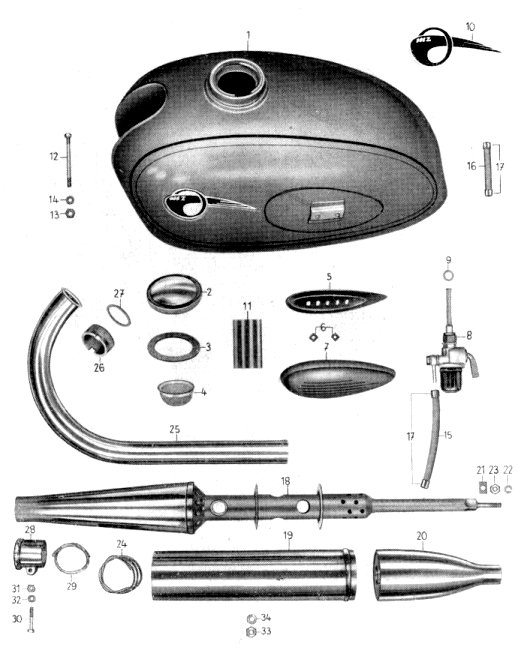

  Tafel 16 Kraftstoffbehälter, Auspuff

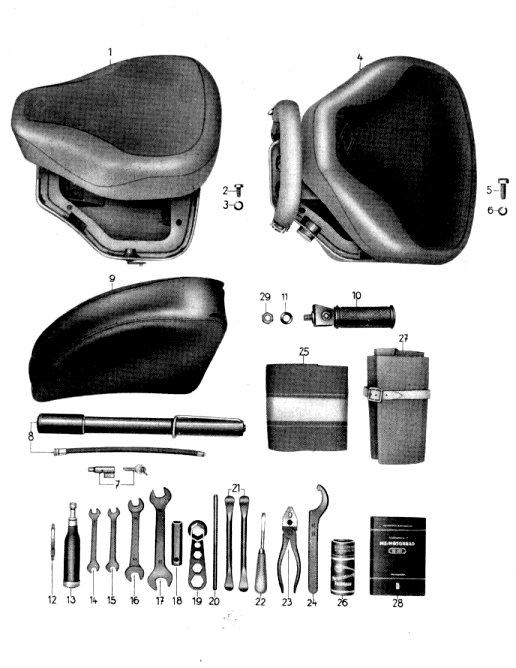

  Tafel 17 Sättel, Werkzeug, Zubehör
Gruppe: Elektrische Ausrüstung

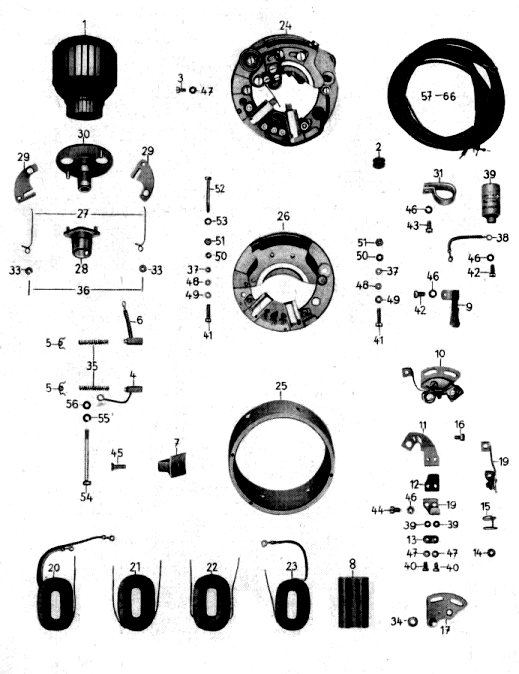

  Tafel 18 Lichtmaschine LMZ R 6 Volt 45 Amp., Anker, Unterbrecher, Haltekappe, Kondensator
  Tafel 19 Lichtmaschine, Elektrische Leitungen

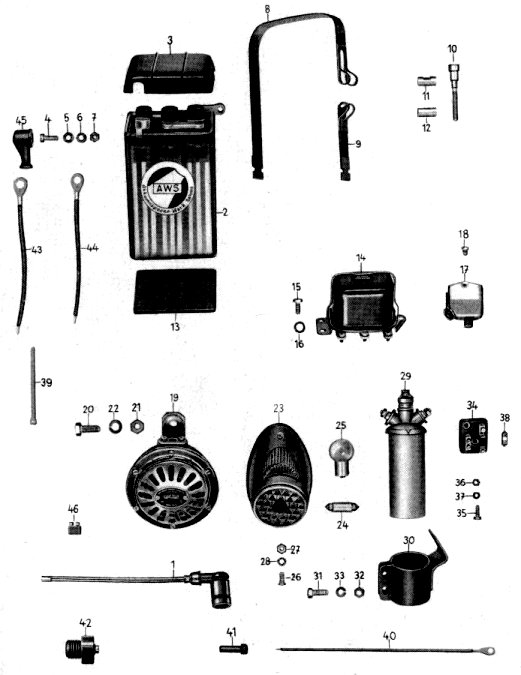

  Tafel 20 Batterie, Regler, Abblendschalter, Hupenknopf, Signalhorn, Zündkerze, Zündspule, Bremsschluß-Kennzeichenleuchte, Klemmbrett und Sicherung

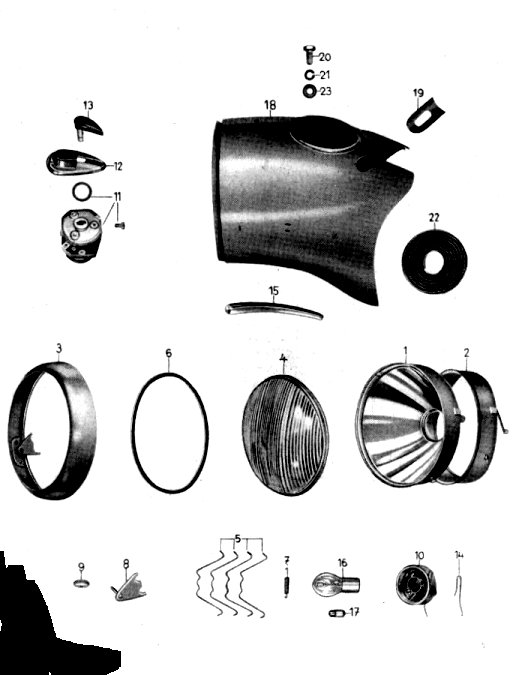

  Tafel 21 Scheinwerfer mit Befestigung

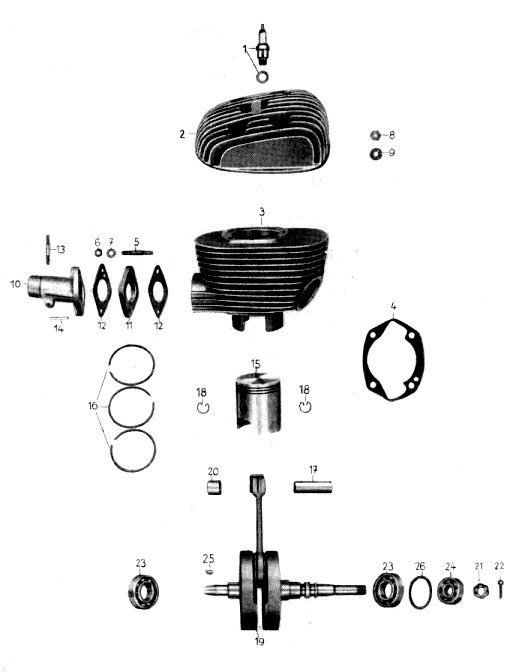

Tafel 1
Gruppe: Motor

Zylinder, Kolben und Kurbelwelle

nächster Punkt ; Index

Tafel 1 Gruppe: Motor (Zylinder, Kolben und Kurbelwelle)


Bild-
Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.
1 Zündkerze mit Dichtring - Isolator M 14/2251
205-842.13-0Zylinderdeckel1
305-842.12-0Zylinderkörper mit eingegossener Laufbüchse 05-342.10-01
405-842.04-0Zylinderfußdichtung1
5 Stiftschraube für Ansaugst.-Befestigung M 6x30 DIN 9402
6 Sechskantmutter z. Ansaugst.-Befestigung M 6 DIN 9342
7 Federscheibe hierzu B 6 DIN 1372
8 Sechskantmutter zur Zylinderbefestigung M 8 DIN 9344
9 Federscheibe hierzu B 8 DIN 1374
 05-842.16-0Ansaugstutzen vollständig1
1005-842.15-0Ansaugstutzen nackt1
1105-842.17-0Isolierflansch1
1205-842.14-0Dichtung zum Ansaugstutzen2
13 Stiftschraube zur Abdeckkappen-Befestig. 6x20 DIN 9401
14 Paßkerbstift 2,5x25 DIN 14721
1505-843.26-0Kolben 70 ø vollständig1
 05-835.01-1Kolben 70,25 ø vollständig1
 05-835.01-2Kolben 70,50 ø vollständig1
 05-835.01-3Kolben 70,75 ø vollständig1
 05-835.01-4Kolben 71,00 ø vollständig1
 05-835.01-5Kolben 71,25 ø vollständig1
 05-835.01-6Kolben 71,50 ø vollständig1
 05-835.01-7Kolben 71,75 ø vollständig1
 05-835.01-8Kolben 72,00 ø vollständig1
16 Verdichtungsring A 70x2,5 DIN 731023
  (Zweitakt) Ringsicherung n. DIN 73105
17 Kolbenbolzen D 18x13x59 DIN 73121-L1
18 Drahtsprengring 18 DIN 731232
 05-843.01-0Kurbelwelle mit Lager1
1905-843.04-0Kurbelwelle ohne Lager1
2005-843.14-0Büchse (Pleuel)1
21 Kronenmutter (flach) M 14x1,5 DIN 9371
22 Splint 3x28 DIN 941
23 Ring-Rillenlager 6205 DIN 625 25x52x152
24 Ring-Rillenlager 6302 DIN 625 15x42x131
25 Scheibenfeder 4x5 DIN 68831
2618-00.101-05Ausgleichscheibe zum Kugellager auf Antriebsseiten.Bed.


Tafel 2
Gruppe: Motor

Gehäuse

nächster Punkt ; Index

Tafel 2 Gruppe: Motor (Gehäuse)


Bild-
Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.
105-841.01-0Gehäuse komplett1
205-841.02-0Paßhülse1
301-841.03-0Paßring2
43-00.08-04Sprengring zum Kugellager für Abtriebswelle1
53-00.10-04Sprengring für Kugellager für Kurbelwelle1
6 Sicherungsring zum Kugelager für Abtriebswelle 47x1,75 DIN 4722
7 Radialdichtring A 30x52x12 DIN 65031
818-00.50-05Ausgleichscheibe zur Kurbelwellen.Bed.
9 Verschlußschraube zur Öleinfüllung AM 18x1,5 DIN 76041
10 Dichtring hierzu C 18x22 DIN 76031
11 Zylinderstift für Zylinderkörper-Arretierg. 5 m6x16 DIN 71
1205-841.05-0Paßhülse für Gehäuse1
13 Zylinderkerbstift für Lichtmaschinenarretierung 2,5x10 DIN 14731
14 Verschlußscheibe 16 DIN 4702
15 Verschlußscheibe 20 DIN 4702
1602-845.29-0Verschlußschraube mit Magnetfilter für Ölablaß1
17 Dichtring hierzu C 18x22 DIN 76031
18 Sechskantschraube für Gehäuse am Zylinderflansch M 6x30 DIN 9311
19 Zylinderschraube für Gehäuse M 6x50 DIN 847
20 Zylinderschraube f. Gehäuse am Zylinderflansch M 6x55 DIN 841
21 Zylinderschraube für Gehäuse M 6x70 DIN 847
 05-841.11-0Zylinderstehbolzen f. Zylinderbefestigung4
2202-841.19-0Dichtkappe mit Dichtung Lichtm.-Seite1
2302-841.20-0Dichtkappe für Kurbelwelle, Lichtm.-Seite1
245-00.04-04Dichtring1
2502-841.22-0Dichtung für Dichtkappe a. Lichtm.-Seite1
26 Senkschraube zur Dichtkappe M 5x10 DIN 634
 05-841.40-0Dichtkappe vollständig an Abtriebswelle1
2705-841.41-0Dichtkappe an Abtriebswelle1
28 Radialdichtring f. Dichtkappe B 25x37x7 DIN 65041
2902-845.21-0Dichtung zur Dichtkappe an Antriebswelle1
30 Zylinderschraube für Dichtkappenbefestigung AM 4x12 DIN 844
31 Federring B 4 DIN 1274
3205-841.08-0Kupplungsdeckel1
3305-841.09-0Dichtung für Kupplungsdeckel1
3405-841.27-0Bolzen für Kickstarter-Anschlag1
3505-841.31-0Gummiring für Kickstarter-Anschlag1


Tafel 3
Gruppe: Motor

Gehäuse (Fortsetzung)

nächster Punkt ; Index

Tafel 3 Gruppe: Motor (Gehäuse)


Bild-
Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.
3605-841.52-0Lagerbüchse1
373-00.19-05Sprengring zur Lagerbüchse1
3805-841.53-0Stellplatte1
3905-841.19-0Abschlußkappe1
4005-841.51-0Dichtring zur Abschlußkappe1
41 Zylinderschraube zur Abschlußkappe BM 6x20 DIN 843
42 Dichtring zur Abschlußkappe und Kupplungsdeckel C 6x10 DIN 76035
43 Sechskantschraube für Ölstandskontrolle und ABlaß M 8x12 DIN 9332
44 Dichtring hierzu C 8x14 DIN 76032
45 Zylinderschraube M 6x55 DIN 841
46 Zylinderschraube M 6x70 DIN 842
47 Zylinderschraube M 6x85 DIN 842
 05-841.39-0Lichtmaschinen-Deckel (bis FZ 2500)1
4805-841.39-1Lichtmaschinen-Deckel (ab FZ 2501)1
49 Zylinderschraube zum Lichtmasch.-Deckel M 6x40 DIN 841
50 Zylinderschraube zum Lichtmasch.-Deckel BM 6x75 DIN 842
5105-841.45-0Abdeckkappe1
5205-841.46-0Gummiköder zur Abdeckkappe1
5305-841.50-0Mutter zur Abdeckkappe1
5405-841.55-0Schaulochdeckel mit Entlüfter1
5505-841.18-0Dichtung für Schaulochdeckel1
56 Senkschraube AM 4x10 DIN 634


Tafel 4
Gruppe: Motor

Zahnräder, Wellen, Kickstarter

nächster Punkt ; Index

Tafel 4 Gruppe: Motor (Zahnräder, Wellen, Kickstarter)


Bild-
Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.
 05-846-00-0Antriebswelle, vollständig1
105-846.01-0Antriebswelle1
205-846.02-0Zahnrad für II. Gang1
305-846.03-0Schaltrad für II. und IV. Gang1
405-846.04-0Zahnrad für IV. Gang1
53-00.37-05Sprengring2
605-846.05-0Anlaufscheibe2
705-846.40-0Antriebsrad zum Getriebe 68 Z1
8 Sicherungsblech 17 DIN 4321
9 Sechskantmutter M 16x1,5 DIN 9361
1005-846.17-0Laufbüchse für I. und IV. Gang2
11 Ringrillenlager 20x47x14 6204 DIN 6251
12 Ring-Zylinderlager NJL 17 DIN 54121
1305-846.09-0Abtriebswelle1
1405-846.10-0Zahnrad für I. Gang1
1505-846.11-0Schaltrad für I. und III. Gang1
1605-846.12-0Zahnrad für III. Gang1
17 Ringrillenlager 17x47x14 6303 DIN 6251
18 Ringrillenlager 17x47x12 6203 DIN 6251
 1-00.74-04Ausgleichscheiben.Bed.
1905-846.15-0Kettenrad am Getriebe Normalausführung 20 Z1
 05-846.14-0Kettenrad am Getriebe 19 Z1
 05-846.16-0Kettenrad am Getriebe 21 Z1
20 Sicherungsblech 15 DIN 4321
21 Sechskantmutter M 14x1,5 DIN 9361
2205-846.19-0Kickstarterwelle vollständig1
 05-846.36-0Kickstarterwelle1
2305-846.21-0Bundbolzen zur Drehfederbefestigung1
2405-846.37-0Mitnehmer zum Kickstarterzahnrad1
2505-846.22-0Kickstarterrad1
2605-846.33-0Laufbüchse für Kickstarterrad1
2702-846.20-0Anlaufscheibe2
2805-846.25-0Federspange1
293-00.39-05Sprengring1
3005-846.24-0Drehfeder für Kickstarterwelle1
3102-846.47-0Dichtring für Kickstarterwelle1
3202-846.48-0Abdeckscheibe1
3305-846.30-0Kickstarterkurbel1
3405-846.31-0Fußhebel zur Kickstarterkurbel1
353-00.38-05Sprengring1
36 Kegelkerbstift 6x18 DIN 14711
3702-846.42-0Gummi zum Kickstarterfußhebel1
3802-846.46-0Keilschraube für Kickstarterkurbel1
39 Sechskantmutter M 6 DIN 9341
40 Federring B 6 DIN 1271
41 Scheibe 6,4 DIN 1251
4205-846.34-0Druckfeder zur Fußhebelarretierung1
43 Stahlkugel 6,35 ø1
 05-846.08-0Abtriebswelle, vollständig1

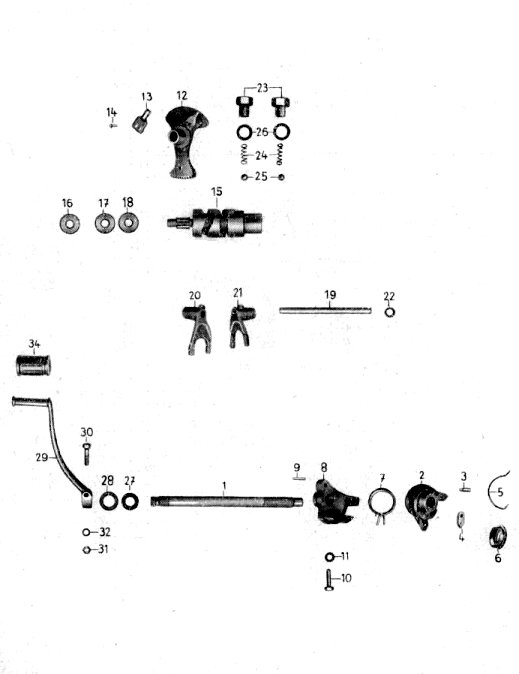

Tafel 5
Gruppe: Motor

Fußschaltung

nächster Punkt ; Index

Tafel 5 Gruppe: Motor (Fußschaltung)


Bild-
Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.
 05-847.01-0Fußschaltwelle mit Schaltstück1
105-847.02-0Fußschaltwelle1
202-847.19-0Schaltstück zur Fußschaltung1
302-847.24-0Führungsbolzen für Schaltklinken2
402-847.20-0Schaltklinke zur Fußschaltung2
502-847.23-0Schaltklinkenfeder1
602-847.22-0Haltescheibe zur Fußschaltung1
702-847.21-0Rückholfeder für Fußschalthebel1
805-847.03-0Anschlag für Fußschaltung1
9 Zylinderstift 6 m 6x20 DIN 71
10 Sechskantschraube M 6x25 DIN 9312
11 Federscheibe dazu B 6 DIN 1372
1205-847.04-0Zahnsegment mit Kontaktblech1
13SK979-0:03(5)Kontaktblech für Leerlaufanzeiger1
 SK979-0:04(5)Verstärkungsblech für Kontaktblech1
14 Halbrundniet 2,6x8 DIN 6602
1505-847.06-0Kurvenwalze1
161-00.44-04Ausgleichscheiben.Bed.
1702-847.25-0Anlaufscheibe zur Kurvenwalze1
1802-847.26-0Ausgleichscheibe für Kurvenwalzen.Bed.
1905-847.18-0Führungsbolzen für Schaltgabel1
2005-847.10-0Schaltgabel I. und III. Gang1
2105-847.11-0Schaltgabel II. und IV. Gang1
2218-00.100-05Scheibe zum Führungsbolzen2
2305-847.15-0Arretierschraube2
2405-847.20-0Schaltarretierfeder2
25 Stahlkugel 8 ø2
26 Dichtring zur Arretierschraube C 14x20 DIN 76031
2702-847.14-0Gummi-Dichtring zur Fußschaltwelle1
2802-847.32-0Abdeckblech1
2905-847.13-0Fußschalthebel1
30 Sechskantschraube M 6x25 DIN 9311
31 Sechskantmutter M 6 DIN 9341
32 Federscheibe A 6 DIN 1371
3301-845.21-0Gummi für Fußschalthebel1

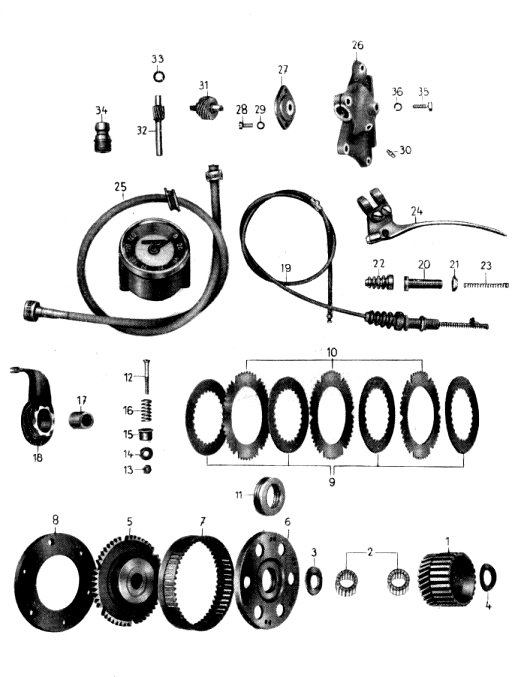

Tafel 6
Gruppe: Motor

Kupplung - Tachometer mit Antrieb

nächster Punkt ; Index

Tafel 6 Gruppe: Motor (Kupplung - Tachometer mit Antrieb)


Bild-
Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.
 05-844.09-0Kupplung vollständig1
105-844.36-0Antriebsrad m. inn. Mitnehmer vollständ.1
2 Zylinderrolle 4x8 DIN 520236
305-844.07-0Distanzscheibe1
4 <10/td>Federscheibe B 18 DIN 1371
505-844.14-0Kupplungs-Körper1
605-844.11-0Druckflansch vollständig1
 05-844.12-0Druckflansch an Kupplung1
705-844.13-0Zahnkranz für die Kupplung1
805-844.16-0Deckel zum Zahnkranz1
905-844.16-0Innenlamelle mit Reibbelag vollständig4
 05-844.17-0Innenlamelle4
1005-844.18-0Außenlamelle3
11 Scheiben-Rillen-Lager 51106 DIN 7111
12 Senkschraube AM 5x45 DIN 636
13 Sechskantmutter M 5 DIN 9346
14 Sicherungsblech 5,3 DIN 4326
1505-844.21-0Druckfederkappe6
1605-844.23-0Druckfeder für Kupplung6
1705-844.24-0Distanzhülse1
 1-00.74-04Ausgleichscheiben.Bed.
1805-844.26-0Druckstück mit Hebel vollständig1
 05-844.27-0Druckstück1
 05-844.28-0Hebel zum Druckstück1
1905-844.30-0Bowdenzug vollständig für Kupplung1
2005-844.31-0Verstellschraube1
2105-844.32-0Kontermutter1
2205-844.33-0Schutzbalg1
2305-844.34-0Druckfeder für Kupplungsbetätigung1
  Bowdenseil für Kupplung A 2x1010 DIN 719871
  Seilhülle mit Überzug B 3x880 DIN 719871
  Hülse C 3 DIN 719872
  Nippel-Aufnahme A DIN 719881
  Nippel B 2,3 DIN 719882
 01-829.211-0Magura-Bowdenzug-Schmiernippel1
24 Handhebel für Kupplung G DIN 719021
  Tachometer mit Glühlampen für Gangkontrolle, Ladekontrolle und Tachobeleuchtung AJ 80/140 DIN 75521
2505-830.25-0Tachometerspirale1
 05-830.26-0Dichtung für Tachometerspirale1
 05-848.12-0Tachometer-Antrieb vollständig1
2605-848.13-0Tachometer-Antrieb-Gehäuse1
2705-848.14-0Deckel zum Tachometer-Antrieb-Gehäuse1
28 Zylinderschraube f. Deckel BM 5x15 DIN 842
29 Federscheibe B 5 DIN 1375
30 Kugelwulstschmierkopf AM 6 DIN 34031
3105-848.06-0Schraubenrad f. Tachoantrieb vollständig1
3205-848.05-0Ritzel für Tachoantrieb1
331-00.04-04Unterlegscheibe2
3401-825.237-0Klemmstopfen1
35 Sechskantschraube M 6x22 DIN 9311
36 Federscheibe B 6 DIN 1371


Tafel 7
Gruppe: Motor

Vergaser Typ: BVF N 271-0

nächster Punkt ; Index

Tafel 7 Gruppe: Motor (Vergaser Typ: BVF N 271-0)


Bild-
Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.
 N 271-0Vergaser, vollständig, mit Zweihebel-Regulierung1
12262Vergasergehäuse, vorn1
22263Einsatzstück, vollständig1
32253Dichtung1
42057Nadeldüse1
52254Flachschieber1
60066Düsennadel1
72054Klemmbügel1
80069Druckfeder1
92264Schiebergehäusekappe1
100001Seilzugstellschraube2
110002Sechskantmutter2
122256Verschraubung1
13 Sechskantschraube M 4x35 S 2 DIN 9331
14 Sechskantmutter M 4 DN 9341
152053Leerlaufluftschraube1
160013Regulierschraube mit Gegenmutter1
172045Leerlaufdüse1
180050Dichtring1
191091Hauptdüse1
 2265Schwimmergehäuse, vollständig1
202266Schwimmergehäuse1
212259Schwimmer1
220072Schwimmernadel1
 2267Schwimmergehäusedeckel, vollständig1
232268Schwimmergehäusedeckel1
242269Tupfer1
250074Druckfeder1
260009Sechskantschraube2
270052Dichtring1
282047Hohlschraube1
290053Verschlußschraube1
300054Dichtring1
 2049Lötnippel (Düse mitliefern)1
 2271Einsatzstück1
 2074Zerstäuber1
312272Luftschieber1
320110Druckfeder1
332273Klemmring1
340008Sechskantschraube1
350051Dichtring1
 2274Schlauchnippel1
36 Splint für Tupfer


Tafel 8
Gruppe: Motor

Vergaser-Anschluß und -Betätigung

nächster Punkt ; Index

Tafel 8 Gruppe: Motor (Vergaser-Anschluß und -Betätigung)


Bild-
Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.
105-848.20-0Ansauggeräuschdämpfer1
202-848.26-0Naßluftfilter1
3 Federring B 6 DIN 1271
4 Sechskantmutter M 6 DIN 9341
505-848.26-0Gummiring zum Ansaugrohr1
605-848.25-0Ansaugrohr1
705-848.27-0Klemmschelle zum Ansaugrohr1
8 Sechskantschraube M 5x15 DIN 9311
9 Federring B 5 DIN 1271
10 Sechskantmutter M 5 DIN 9341
1105-848.24-0Schelle zur Ansauggeräuschdämpfer-Befestigung1
12 Sechskantschraube M 6x12 DIN 9312
13 Federring B 6 DIN 1272
1401-829.04-0Drehgriff DIN 71903 FJ1
1501-829.05-0Abschlußkappe für Drehgriff1
16 Senkschraube für Drehgriff1
17 Hebel für Luftbetätigung J DIN 719021
1805-829.25-0Bowdenzug vollständig Gasbetätigung1
  Hülse C 2,5 DIN 719872
  Nippel C DIN 719882
1901-829.211-0Bowdenzugschmiernippel1
 05-829.30-0Bowdenzug vollständig für Luftbetätigung1
  Hülse C 2,5 DIN 719872
  Nippel C DIN 719881
 01-829.211-0Bowdenzug-Schmiernippel1
  Nippel D DIN 719881
  Bowdenseil für Gas- und Luftbetätigung
(Meterware - in Rolle)
  Seilhülle für Gas- und Luftbetätigung
(Meterware - in Rolle)
2001-829.101-0Führungsstück1


Tafel 9
Gruppe: Motor

Rahmen, Kippständer, Motorbefestigung und hintere Schwinge

nächster Punkt ; Index

Tafel 9 Gruppe: Motor (Rahmen, Kippständer, Motorbefestigung und hintere Schwinge)


Bild-
Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.
105-821.01-0Rahmen1
205-821.80-0Kippständer1
301-821.284-0äußere Hülse1
401-821.287-0innere Hülse1
501-821.289-0Druckfeder für Kippfederung1
6 Bolzen 6 h 11x12x9,25 DIN 14342
7 Splint 1,5x10 DIN 942
805-821.88-0Fußrastenrohr links1
905-821.89-0Fußrastenrohr rechts1
10 Zylinderkerbstift 5x32 DIN 14732
1105-821.93-0Fußraste2
1201-829.12-0Fußrastengummi2
13 flache Sechskantmutter für Fußrastenbefestigung M 12x1,5 DIN 9362
14 Federscheibe B 12 DIN 1572
1505-821.73-0Sattelträger1
16 Sechskantschraube für Sattelträgerbefestigung vorn M 10x90 DIN 9311
17 Sechskantschraube für Sattelträgerbefestigung hinten M 10x95 DIN 9311
18 Sechskantmutter M 10 DIN 9342
19 Federring B 10 DIN 1272
2005-821.105-0Befestigungslasche für Hinterradverkleidung links1
2105-821.106-0Befestigungslasche für Hinterradverkleidung rechts1
2205-821.118-0Schwingarm mit Lagerbüchse1
2305-821.40-0Lagerbüchse für Schwingarm2
2405-821.43-0Lagerbolzen1
2505-821.44-0Schutzkappe zur Schwinggabel3
2605-821.45-0Stellring zur Schwinggabel1
2705-821.46-0Dichtring4
28 flache Sechskantmutter M 18x1,5 DIN 9362
29 Sechskantschraube für Lagerbolzenbefestigung M 6x20 DIN 9332
30 Sechskantmutter M 6 DIN 9342
31 Kugelwulstschmierkopf zum Lagerbolzen AM 6 DIN 34031
3205-821.91-0Typenschild1
33 Halbrundniet zum Typenschild 2,6x5 DIN 6602
3401-829.03-0Blindgriff zum Griffrohr1
35 Sechskantschraube für Motorbefestigung vorn M 10x80 DIN 9311
36 Sechskantmutter M 10 DIN 9341
37 Federring B 10 DIN 1271
38 Sechskantschraube für Motorbefestigung hinten M 8x95 DIN 9311
39 Federring B 8 DIN 1271
4002-846.41-0Gummipuffer1


Tafel 10
Gruppe: Motor

Lenker, Steuerkopf und vorderer Schwingarm

nächster Punkt ; Index

Tafel 10 Gruppe: Motor (Lenker, Steuerkopf und vorderer Schwingarm)


Bild-
Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.
105-822.52-0Lenker rechts1
205-822.55-0Lenker links1
3 Sechskantschraube für Lenkerbefestigung M 8x30 DIN 9312
4 Federscheibe dazu B 8 DN 1372
505-822.19-0Träger für Vordergabel1
605-822.29-0Steuerschale2
705-822.30-0Steuerkonus2
8 Stahlkugel 6,35 ø42
905-822.36-0Abdeckkappe Federbeinaufnahme2
1005-822.38-0Reibscheibe zum Steuerungsdämpfer1
1105-822.39-0Dämpfungsscheibe z. Steuerungsdämpfer1
1205-822.40-0Klemmkopf1
13 Bolzen dazu 10 h 11 M 8x38x50 DIN 14381
14 Sechskantmutter M 8 DIN 9341
15 Federscheibe B 8 1371
1605-822.56-0Sicherungsscheibe zum Klemmkopf1
1705-822.42-0Befestigungsmutter zum Steuerrohr1
1802-822.78-0Tellerfeder4
1905-822.43-0Druckkappe zum Steuerungsdämpfer1
 05-822.45-0Regulierscheibe f. Steuerungsdämpfer kpl.1
2005-822.44-0Regulierscheibe für Steuerungsdämpfer1
2102-822.71-0Druckfeder1
22 Stahlkugel 5 mm ø1
2305-822.46-0Federkappe in Regulierscheibe1
2405-822.07-0Schwingarm mit Lagerbüchse für Vorderradfederung1
2505-821.40-0Lagerbüchse für Schwinggabel2
2605-821.43-0Lagerbolzen1
2705-821.44-0Schutzkappe zur Schwinggabel3
2805-821.45-0Stellring zur Schwinggabel1
2905-821.46-0Dichtring4
30 flache Sechskantmutter M 18x1,5 DIN 9362
31 Sechskantschraube für Lagerbolzenbefestigung M 6x15 DIN 9332
32 Sechskantmutter M 6 DIN 9342
33 Kugelwulstschmierkopf zum Lagerbolzen AM 6 DIN 34031
 01-829.03-0Blindgriff zum Lenker links1


Tafel 11
Gruppe: Fahrgestell

Federbeine - Vorder- und Hinterrad

nächster Punkt ; Index

Tafel 11 Gruppe: Fahrgestell (Federbeine - Vorder- und Hinterrad)


Bild-
Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.
105-822.01-0Federbein vollständig vorn2
 05-823.01-0Federbein vollständig hinten2
   pro Federbein
 05-823.34-0Kolbenstange vollständig1
205-823.02-0Kolbenrohr vollständig1
305-823.06-0Kolbenstange1
418-00.18-05Scheibe1
505-823.07-0Ventilfeder1
618-00.79-05Scheibe1
705-823.08-0Kolben1
805-823.10-0Düse1
905-823.11-0Stopfen zur Kolbenstange1
10 Dichtring C 18x22 DIN 76031
1105-823.12-0Führungsrohr1
1205-823.13-0Untere Führungsbüchse1
13 Sg.-Ring 24x1,2 DIN 4711
14 Sechskantmutter für Kolbenstangenbefestigung M 6 DIN 9341
1505-823.15-0Federungszylinder1
1605-823.16-0Obere Führungsbüchse1
1705-823.33-0Stützring für UG-Dichtring1
18 UG-Dichtring 25x35x7,5 Kautasit1
1905-823.38-0Gewindestopfen1
2005-823.18-0Untere Federbeinaufnahme1
2105-823.35-0Dichtring1
2205-823.30-0Dichtring für untere Federbeinaufnahme1
2305-823.19-0Gummipuffer1
2405-823.20-0Obere Federbeinaufnahme1
2505-823.21-0Stellmutter1
2605-823.22-0Gewindering1
27 Gewindestift M 3x4 DIN 5512
2805-823.27-0Druckfeder für Federbein hinten1
 05-823.23-0Druckfeder für Federbein vorn2
 05-823.36-0Druckfeder für Seitenwagen-Betrieb1
2905-823.24-0Untere Schutzhülse1
30 Linsenschraube AM 4x5 DIN 852
31 Federring B 4 DIN 1272
3205-823.25-0Obere Schutzhülse1
33 Nutmutter M 38x1,5 DIN 708521
34 Federscheibe für Kolbenstangenbefestigung B 6 DIN 1371
3505-823.26-0Distatnzbüchse für untere Befestigung1
3605-823.28-0Lagergummi unten1
37 Sechskantschraube f. Federbeinbefestigung unten M 12x1,5x40 DIN 9601
38 Federscheibe B 12 DIN 1371
3905-823.29-0Lagergummi oben2
4005-823.31-0Gewindestopfen für Federbeinbefestigung oben1
41 Federscheibe B 16 DIN 1371


Tafel 1
Gruppe: Fahrgestell

Vorderrad: Nabe, Bremse und Bremsbetätigung

nächster Punkt ; Index

Tafel 12 Gruppe: Fahrgestell (Vorderrad: Nabe, Bremse und Bremsbetätigung)


Bild-
Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.
105-824.02-0Radkörper für Vorderrad1
205-824.03-0Radkörper vollständig mit Felge1
3 Rillenlager 15øx42øx13 6302 DIN 6252
405-825.05-0Abstandshülse1
505-825.10-0Dichtring komplett1
605-825.11-0innere Abdeckkappe2
705-825.12-0Aufnahmekappe für Filzring2
805-825.13-0Filzring2
905-825.37-0Bremsbacken mit Belag2
 05-825.38-0Bremsbacken ohne Belag2
 05-825.49-0Bremsbelag (ohne Nietlöcher)2
  Bremsbelag (mit Nietlöcher)2
1005-824.09-0Bremschlüssel1
1105-824.12-0Bremsdeckel1
1205-825.54-0Drehbolzen1
13 Kugelwulstschmierkopf AM 6 DIN 24031
1402-825.72-0Zwischenscheibe für Bremsschlüssel1
1502-825.71-0Gummiring uzm Bremsschlüssel1
1605-825.21-0Bremshebel1
17 Sechskantschraube M 6x25 DIN 9311
18 Federscheibe A 6 DIN 1371
19 Sechskantmutter BM 6 DIN 4391
2001-824.19-0Rückholfeder2
2105-824.06-0Radkörper-Deckel1
2201-825.229-0Achse vorn und hinten gleich1
23 Scheibe 15 DIN 1252
24 Sechskantmutter M 14x1,5 DIN 9341

25 Handhebel für Bremse F DIN 71902 FJ1
2605-829.18-0Bowdenzug vollständig für Handbremse1
27 Hülse C 3 DIN 719882
28 Nippel-Aufnahme A DIN 719882
29 Nippel B 2,3 DIN 719882
3001-829.211-0Bowdenzugschmiernippel1
3101-829.09-0Stellschraube1
3260-26.04-14Gegenmutter1


Tafel 13
Gruppe: Fahrgestell

Hinterrad: Nabe, Bremse und Bremsbetätigung

nächster Punkt ; Index

Tafel 13 Gruppe: Fahrgestell (Hinterrad: Nabe, Bremse und Bremsbetätigung)


Bild-
Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.
105-825.01-0Radkörper für Hinterrad1
205-825.06-0Radkörper mit Felge1
3 Rillenlager 15øx42øx13 6302 DIN 6252
405-825.08-0Abstandshülse1
505-825.04-0Gummiring in Lagerbohrung1
 05-824.10-0Dichtring vollständig1
605-825.11-0innere Abdeckkappe1
705-825.12-0Aufnahmekappe für Filzring1
805-825.13-0Filzring1
905-825.53-0Distanzhülse1
1001-825.229-0Achse1
11 Sechskantmutter M 14x1,5 DIN 9341
12 Federscheibe dazu B 14 DIN 1371
1305-825.37-0Bremsbacken mit Belag2
 05-825.38-0Bremsbacken ohne Belag2
 05-825.49-0Bremsbelag (ohne Nietlöcher)2
  Bremsbelag (mit Nietlöcher)2
1405-825.47-0Bremsschlüssel1
1505-825.62-0Bremsdeckel1
1605-825.54-0Drehbolzen1
17 Kugelwulstschmierkopf AM 6 DIN 34031
1802-825.72-0Zwischenscheibe für Bremsschlüssel1
1902-825.71-0Gummiring zum Bremsschlüssel1
2005-825.45-0Bremshebel1
21 Sechskantschraube M 6x25 DIN 9311
22 Sechskantmutter BM 6 DIN 4391
23 Federscheibe A 6 DIN 1371
2405-829.35-0Fußbremshebel1
2501-824.19-0Rückholfeder2
2605-829.40-0vorderer Bremshebel1
27 Sechskantschraube M 6x30 DIN 9311
28 Sechskantmutter M 6 DIN 9341
29 Federring B 6 DIN 1271
30 Kugelwulstschmierkopf CM 8x1 DIN 34032
31 Sechskantschraube f. Fußbremseinstellung M 6x35 DIN 9331
32 Sechskantmutter M 6 934 DIN1
3305-829.41-0Bremsstange1
34 Scheibe 7 DIN 1261
35 Splint 1,5x10 DIN 941
3602-829.12-0Führungsrolle für Bremswelle1
3701-829.14-0Flügelmutter für Bremsstange1
3805-825.41-0Kontaktfeder für Schalter1
39 Halbrundkerbnagel 2,5x6 DIN 14762
4005-825.42-0Isolierbüchse für Schalter1
4105-825.43-0Isolierscheibe für Schalter1
4205-825.44-0Kontaktschraube für Schalter1
43 Unterlegscheibe 5,3 DIN 1251
44 Sechskantmutter M 6 DIN 9342
4505-825.63-0Zugstrebe1
46 Sechskantschraube M 8x25 DIN 9342
47 Sechskantmutter M 8 DIN 9343
4805-829.42-0Rückholfeder1


Tafel 14
Gruppe: Fahrgestell

Hinterradantrieb: Kette, Zahnkranz, Kettenschutz, Räder, Bereifung

nächster Punkt ; Index

Tafel 14 Gruppe: Fahrgestell (Hinterradantrieb: Kette, Zahnkranz, Kettenschutz, Räder, Bereifung)


Bild-
Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.
1 Einfach-Rollenkette mit Steckglied 12,7x7,75x8,51 DIN 8180 (118 Rollen)1
2 Steckglied E 12,7x7,75 DIN 81801
305-825.26-0Zahnkranz1
405-825.27-0Mitnehmer auf Zahnkranz3
5 Federscheibe B 8 DIN 1373
6 Sechskantmutter M 8 DIN 9343
705-825.28-0Dämpfungskörper1
8 Hochschulterkugellager 25øx47øx12 DIN 6005 x DIN 6251
9 Sicherungsring Sg-Ring 47x1,75 DIN 4721
1005-825.29-0Flanschbolzen1
1105-825.30-0Dämpfungsgummi1
12 Sechskantpaßschraube M 10 k 6x30 DIN 6094
13 Sicherungsblech 10 DIN 4634
1405-825.31-0äußere Kettenabdeckung1
1505-825.36-0Gummistopfen zur Kettenölung1
1601-825.244-0Kettenspanner2
17 Sechskantmutter zum Kettenspanner BM 6 DIN 4394
1805-825.32-0innere Kettenabdeckung1
19 Zylinderschraube M 6x25 DIN 843
2005-828.42-0Kettenschutzschlauch2
   pro Rad
2105-825.14-0Tiefbettfelge 1,85 B x 16 DIN 7816 (2 1/2 x 16)1
2205-825.15-0Speiche36
2305-825.16-0Speichenaufnahme18
2402-824.27-0Speichennippel36
25 Reifen 3,25x161
26 Schlauch mit Verschlußschraube, Kappe, Ventilschlüssel und Ventilhalteblech1
27 Felgenband1


Tafel 15
Gruppe: Fahrgestell

Kotflügel mit Hinterradverkleidung

nächster Punkt ; Index

Tafel 15 Gruppe: Fahrgestell (Kotflügel mit Hinterradverkleidung)


Bild-
Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.
105-828.01-0Vorderradkotflügel1
2 Sechskantschraube f. Kotflügelbefestigung M 8x12 DIN 9332
3 Federring B 8 DIN 1272
405-828.08-0Gummiköder für Kotflügel ca. 1500 mm lg.1

505-828.03-0Hinterradkotflügel1
6 Sechskantschraube zum Kotflügel M 8x25 DIN 9332
7 Sechskantmutter BM 6 DIN 9342
8 Sechskantschraube f. Kotflügelbefestigung M 8x12 DIN 9334
9 Federscheibe B 8 DIN 1374
1005-828.09-0Flügelmutter für Kotflügelbefestigung2
1105-828.14-0Hinterradverkleidung mit Werkzeugbehälter linke Seite1
 05-828.15-0Hinterradverkleidung mit Aufnahmebehälter rechte Seite1
1205-828.25-0Deckel für Behälter links1
 05-828.41-0Deckel für Behälter rechts1
1305-828.38-0Gummischnur2
1402-827.31-0Verschlußschraube z. Deckel für Behälter2
1518-00.35-0Scheibe2
16 Sprengring 10 DIN 90452
 05-828.43-0Zierleiste rechts für Hinterradverkleidung1
1705-825.29-0Zierleiste links für Hinterradverkleidung1
1805-828.30-0Zierleiste für Hinterradverkleidung2
19 Sechskantmutter f. Zierleistenbefestigung M 3 DIN 9348
20 Federscheibe für Zierleistenbefestigung A 3 DIN 1378
 1-00.88-05Scheibe für Zierleistenbefestigung8
2105-828.08-0Gummiköder für Verkleidung (schwarz) ca. 1300 mm lang1
22 Sechskantschraube für Verkleidungsbefestigung M 8x12 DIN 9332
23 Federring B 8 DIN 1272
24 Scheibe 8,4 DIN 1252
25 Sechskantschraube M 6x15 DIN 9332
26 Federring B 6 DIN 1272
27 Sechskantmutter M 6 DIN 9342


Tafel 16
Gruppe: Fahrgestell

Kraftstoffbehälter - Auspuff

nächster Punkt ; Index

Tafel 16 Gruppe: Fahrgestell (Kraftstoffbehälter - Auspuff)


Bild-
Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.
105-827.01-0Kraftstoffbehälter nackt1
213-00.73-04Tankverschluß vollständig1
313-00.45-04Dichtung1
401-827.05-0Tanksieb1
501-827.82-0Befestigungsblech für Kniekissen2
6 Flache Sechskantmutter M 5 DIN 4394
701-827.83-0Kniekissen2
805-827.63-0Kraftstoffhahn1
9 Dichtring dazu C 10x14 DIN 76031
1005-827.09-0Tank-Plakette links1
 05-827.10-0Tank-Plakette rechts1
  Klebstoff für Tankplakette 'Duosan'
 05-827.62-0Gummirohr1
1101-827.209-0Auflage für Kraftstoffbehälter1
12 Sechskantschraube für Kraftstoffbehälterbefestigung vorn M 6x75 DIN 9312
13 Sechskantmutter dazu M 6 DIN 9342
14 Federscheibe dazu B 6 DIN 1374
15 Kraftstoffschlauch für Vergaseranschluß 11x150 DIN 73379 FJ1
16 Kraftstoffschlauch zum Ausgleich am Kraftstoffbehälter 11x90 DIN 73379 FJ1
17 Schlauchhülse dazu D 12 DIN 733794

 05-827.36-0Auspufftopf vollständig links1
 05-827.37-0Auspufftopf vollständig rechts1
1805-827.66-0Auspuffdämpfungseinsatz2
1905-827.47-0Mantel vollständig links zum Auspuff1
 05-827.48-0Mantel vollständig rechts zum Auspuff1
2005-827.52-0Auspuffendstück2
2105-827.59-0Sicherungsblech für Auspuff2
22 Federring B 8 DIN 1272
23 Sechskantmutter M 8 DIN 9342
24 Asbestschnur für Anschlußstück und Endstück (2 mm ø ca. 750 mm lang)4
2505-827.60-0Auspuffrohr2
2605-827.24-0Überwurfmutter2
27 Dichtring C 40x47 DIN 76034
2802-827.70-0Schelle für Auspuff2
29 Asbestschnur (150 mm lang 8 ø)2
30 Sechskantschraube für Schelle M 6x35 DIN 9312
31 Sechskantmutter M 6 DIN 9342
32 Federring B 6 DIN 1272
33 Sechskantmutter für Auspuffbefestigung am Rahmen M 8 DIN 4392
34 Federscheibe B 8 DIN 1372


Tafel 17
Gruppe: Fahrgestell

Sättel, Werkzeug, Zubehör

nächster Punkt ; Index

Tafel 17 Gruppe: Fahrgestell (Sättel, Werkzeug, Zubehör)


Bild-
Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.
105-827.27-0Fahrersattel vollständig mit Werkzeugkasten1
2 Sechskantschraube für Sattelbefestigung M 8x15 DIN 9334
3 Federring B 8 DIN 1274
405-827.28-0Soziussattel vollständig1
5 Sechskantschraube für Befestigung M 8x18 DIN 9334
6 Federring B 8 DIN 1274

701-830.214-1Motorrad-Sicherheitsschloß mit Schlüssel3
8 Luftpumpe mit Schlauch B DIN 760061
 05-830.33-0Packtasche links1
905-830.34-0Packtasche rechts1
1005-830.32-0Soziusfußraste2
11 Scheibe 14 DIN 1262
12016846-0Einstell-Lehre 0,4 mm und 0,6 mm1
13 Fettpresse 15013 oder Hochdruckstoßpresse VD 1001
14 Doppelschraubenschlüssel 9x10 DIN 8951
15 Doppelschraubenschlüssel 10x11 (ähnlich DIN 895)1
16 Doppelschraubenschlüssel 14x17 DIN 8951
17 Doppelschraubenschlüssel 19x22 DIN 8951
184-00.208-05Zylinderkopfschlüssel1
194-00.207-04Zündkerzenschlüssel1
204-00.49-05Bolzen für Zylinderkopfschlüssel und Radausbau1
214-00.93-04Reifenmontierhebel2
224-00.12-04Schraubenzieher2
23 Kombinationszange 160 DIN 52441
24 Hakenschlüssel für Auspuff 45/50 DIN 18101
25 Putztuch 450x4501
26 Büchse für Reifenreparatur1
27 Werkzeugtasche1
28 Betriebsanleitung1
29 Sechskantmutter M 12 DIN 9361


Tafel 18
Gruppe: Elektrische Ausrüstung

Lichtmaschine LMZR 6 Volt 45 Amp.

nächster Punkt ; Index

Tafel 18 Gruppe: Elektrische Ausrüstung (Lichtmaschine LMZR 6 Volt 45 Amp.)


Bild-
Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.
 8016.2Lichtmaschine vollständig1
18016.1-100Anker vollständig1
28016.1-200:10Wulstring1
38016.1-200:14Zylinderschraube2
48016.1-201Kohle vollständig1Masse
58016.1-203Federdeckel2
68016.1-204Kohle vollständig1plus
78016.1-210:02Pole6
88016.1-210:03Isolierschelle2
98016.1-230Filzwischer vollständig1
108016.1-240Unterbrecher vollständig1
118016.1-240:01Platte1
128016.1-240:02Isolierplatte1
138016.1-240:03Isolierplatte1
 8016.1-240:04Isolierplatten.Bed.
148016.1-240:05Ring1
158016.1-240:06Unterbrecherhebelfeder1
168016.1-240:07Zylinderschraube1
178016.1-241Unterbrecherplatte1m.Lagerb.
188016.1-242Kontaktwinkel vollständig1
198016.1-243/1Unterbrecherhebel vollständig1
208016.2-210:04Anfangsspule1
218016.1-211:02Mittelspule1offen
228016.1-211:03Mittelspule1gekreuzt
238016.1-210:05Endspule1
248016.2-200Polgehäuse vollständig1
258016.2-210:01Polring1
268016.2-220Haltekappe1m.Bürsth.
278016.2-300:01Federn2
288016.2-301Nocken1
298016.2-304Fliehgewicht vollständig2
308321.2-011Nockenträger1
31 Kondensatorschelle A IKAN 1341
32 Kondensator 0,22 IKAN 1701
33 Scheibe 4,2x7,5x0,2 WPN 176
34 Scheibe 4,7x9x0,2 WPN 17n.Bed.
35 Schraubenfeder 5 WPN 202
36 Nietstift 1x13 WPN 262
37 Isolierscheibe 7x3,1x1 WPN 3311
38 Kabel vollständig 35 WPN 3621
39 Isolierbüchse 3 WPN 4112
40 Isolierbüchse 29 WPN 4111
41 Zylinderschraube AM 3x6 DIN 845
42 Zylinderschraube AM 3x15 DIN 842
43 Zylinderkopfschraube CM 3x28 DIN 841
44 Zylinderkopfschraube AM 4x5 DIN 842
  Zylinderkopfschraube AM 4x8 DIN 841


Tafel 19
Gruppe: Elektrische Ausrüstung

Lichtmaschine - Elektrische Leitungen

nächster Punkt ; Index

Tafel 19 Gruppe: Elektrische Ausrüstung (Lichtmaschine - Elektrische Leitungen)


Bild-
Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.
45 Senkschraube 5x15 DIN 636
46 Federring B 3 DIN 1271
47 Federscheibe A 3 DIN 1379
48 Federring B 4 DIN 1273
49 Zahnscheibe J 3,2 DIN 67973
50 Scheibe 3,2 DIN 1255
51 Sechskantmutter M 3 DIN 9348

52 Zylinderschraube zur Lichtmasch.-Befestg. M 5x75 DIN 842
53 Federscheibe A 5 DIN 1372
54 Sechskantschraube zur Ankerbefestigung M 7x105 DIN 9311
55 Federring A 7 DIN 1271
56 Unterlegscheibe 7,4 DIN 1251
5705-830.18-0Maschinenkabel1
5805-830.19-0Zuführungskabel1
5905-830.20-0Abblendkabel1
6005-830.21-0Zuführungskabel für Signalhorn1
6105-830.22-0Zündableitungskabel vom Unterbrecher zur Zündspule1
6205-830.23-0Zuführungskabel für Zündung1
6305-830.24-0Zuführungskabel für Maschinenkontrolle1
6405-830.35-0Tacho-Beleuchtungskabel1
6505-830.36-0Reglerkabel (31)1
6605-830.37-0Reglerkabel (51)1
 05-830.40-0Schutzschlauch für Kabel zum Leerlaufschalter1
 05-830.31-0Gummimuffe zum Maschinenkabel1
 05-830.12-0Gummitülle für Kabel im Kotflügel und Verkleidung3
  Isolierband zur Kabelbefestigung (ca. 250 mm lang)1
 05-830.42-0Verbindungskabel für Tachobeleuchtung1
 05-830.43-0Zuführungskabel für Kontrolleuchten im Tacho1
 05-830.44-0Verbindungskabel für Kontrolleuchten im Tacho1
 05-830.45-0Verbindungskabel für Stellung 51


Tafel 20
Gruppe: Elektrische Ausrüstung

Batterie, Regler, Hupe usw.

nächster Punkt ; Index

Tafel 20 Gruppe: Elektrische Ausrüstung (Batterie, Regler, Hupe usw.)


Bild-
Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.
105-848.42-0Zündkabel mit Zündleitungsstecker2
  Zündleitungsstecker2
2 Batterie 6 V 8 Ah DIN 733111
3 Deckel f. Batterie1
4 Zylinderschraube M 5x15 DIN 84 verbleit2
5 Unterlegscheibe 5,3 DIN 125 verbleit2
6 Federring B 5 DIN 127 verbleit2
7 Sechskantmutter M 5 DIN 934 verbleit2
805-830.03-0Spannband1
905-830.04-0Spannband1
10150-08.05-04Spannschraube1
11150-08.06-04Rolle für Spannband1
12150-08.07-04Rolle für Spannband1
1301-830.34-0Batterieunterlage1
14 Reglerschalter RSG 45-6 W, vollständig 8106.5 Ez (3)1
15 Zylinderschraube M 6x12 DIN 843
16 Federring B 6 DIN 1273
1702-830.16-0Abblendschalter mit Hupenknopf1
18 Zylinderschraube AM 4x5 DIN 842
1901-830.11-0Signalhorn (entspricht 100x6 DIN 72701)1
20 Sechskantschraube M 8x20 DIN 9311
21 Sechskantmutter M 8 DIN 9341
22 Federring B 8 DIN 1271
2305-830.17-0Bremsschlußkennzeichenleuchte1
24 Glühlampe f. Nummernschildbeleuchtung M 6 V 3 W DIN 726011
25 Glühlampe für Stopplicht F 6 V 15 W DIN 726011
26 Linsensenkschraube für Nummernschild und Bremsschluß-Kennzeichenleuchte-Befestigung M 5x12 DIN 914
27 Sechskantmutter M 5 DIN 9344
28 Zahnscheibe J 5-3 DIN 67974
29 Zündspule 6 V A DIN 725311
3005-830.27-0Zündspulenschelle mit Signalhornhalter1
31 Sechskantschraube für Befestigung M 6x18 DIN 9312
32 Sechskantmutter M 6 DIN 9342
33 Federring B 6 DIN 1272
34 Klemmbrett 8810.11
35 Zylinderschraube M 4x12 DIN 842
36 Sechskantmutter M 4 DIN 9342
37 Federring B 4 DIN 1272
38 Sicherung 25 Amp. zum Klemmbrett (Kfz.-Sicherung)1
3901-830.30-0Befestigungsband6
4005-848.10-0Kabel zum Leergang-Anzeigeschalter1
4102-848.08-0Gummistopfen zum Leergang-Anzeigekabel1
42SK979-0:01(5)Isolierkörper für Leerganganzeige1
4305-830.38-0Pluskabel für Batterie1
4405-830.39-0Minuskabel für Batterie1
45 Schutzkappe H DIN 723113
46 Lüsterklemme, einpolig1


Tafel 21
Gruppe: Elektrische Ausrüstung

Scheinwerfer

Index

Tafel 21 Gruppe: Elektrische Ausrüstung (Scheinwerfer)


Bild-
Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.
 05-830.08-0Scheinwerfer vollständig mit Walzenzündlichtschalter und Stellung 5 ohne Tachobeleuchtung1
 8705.2Scheinwerfer vollständig mit Gehäuse1
 8706.2-200Glasring vollständig ohne Gehäuse1
18706.2-210Reflektor mit Reflektorring1
28706.2-212(4)Reflektorring
38706.2-220Ring mit Einstellung1
48704.1-030:1Streuscheibe (Glas)1
58704.2-030:2Sprengfeder4
61414Dichtungsring (Gummi)1
78706.2-210:2Zugfeder für Reflektorring1
88706.2-221Kurvenscheibe f. Glasring m. Einstellung1
98706.2-220:1Schalträdchen f. Glasring m. Einstellung1
101003Reflektordeckel1
118626.3/5Zündschloß ohne Abdeckblech1
12 Abdeckblech für Zündschloß
138626.1/4Zündschlüssel1
141053Haltefeder für Reflektordeckel1
158706.2-100:3Zierleiste rechts1
 8706.2-100:4Zierleiste links1
16 Glühlampe B 6 V 35/35 W DIN 726011
17 Glühlampe H 6 V 2 W DIN 726011
188706.2-100Scheinwerfergehäuse1
1905-830.11-0Gummitülle für Kabel im Scheinwerfer2
20 Sechskantschraube für Scheinwerferbefestigung M 8x15 DIN 9332
21 Federring B 8 DIN 1272
2205-828.08-0Gummiköder für Scheinwerferanschluß (schwarz) ca. 550 mm lang1
23 Scheibe 8,4 DIN 1252
