Vorbemerkungen


  1. Sämtliche Bestellungen und Zuschriften, die sich auf Erstazteile, Erstazteile-Reparaturen beziehen, sind an:

    Deutsche Handelszentrale - Maschinen- und Fahrzeugbau
    Kfz.-Ersatzteile - IFA-Programm
    Karl-Marx-Stadt,     Rößlerstraße 27


    zu richten.
  2. Ersatzteile-Bestellungen stets getrennt von dem übrigen Schriftwechsel aufgeben, weil sonst Verzögerungen unvermeidbar sind.
  3. Bei Bestellung von Ersatzteilen ist anzugeben:
    1. Motor- und Fahrgestellnummer
    2. Ersatzteile-Nummer lt. Katalog
    3. gewünschte Stückzahl
    4. geanue Versandanschrift mit Bestimmungsbahnhof usw.
    5. gewünschte Versandart.
  4. Bei Rückfragen ist stets die Kommissionsnummer (siehe Rechnung und Packzettel) und Diktatzeichen der DHZ anzuführen.
  5. Bei Beanstandungen, die innerhalb 8 Tagen, vom Empfang der Sendung ab gerechnet, eingereicht werden müssen, ist stets der Packzettel der DHZ beizufügen oder die Rechnungsnummer anzugeben.
  6. Bei Einsendung von instandzusetzenden Stücken an diese haltbare Etikette mit genauem Absender anhängen. Sendungen an die DHZ avisieren und derselben stets Begleitschreiben beizufügen.
  7. Die Preise der DHZ verstehen sich freibleibend ab Lieferwerk, ausschließlich Verpackung, auf Grund der DHZ-Bedingungen für Reparaturen, Ersatzteile und Zubehör-Lieferungen.
  8. Alle Sendungen reisen zu Lasten und auf Risiko des Bestellers.
  9. Die Berechnung erfolgt auf Grund der gesetzlichen Bestimmungen.

VEB MOTORRADWERK ZSCHOPAU
Kundendienst






Gruppen - Einteilung
Gruppe M: Motor
    Tafel 1    Zylinder, Kurbelgehäuse, Kolben
    Tafel 2    Gehäuse
    Tafel 3    Vergaser, Vergaserregulierung
Gruppe G: Getriebe
    Tafel 4    Zahnräder, Wellen, Schaltung
    Tafel 5    Kickstarter
    Tafel 6    Kupplung
    Tafel 7    Kupplungsbetätigung
Gruppe R: Rahmen
    Tafel 8    Rahmen, Kippständer

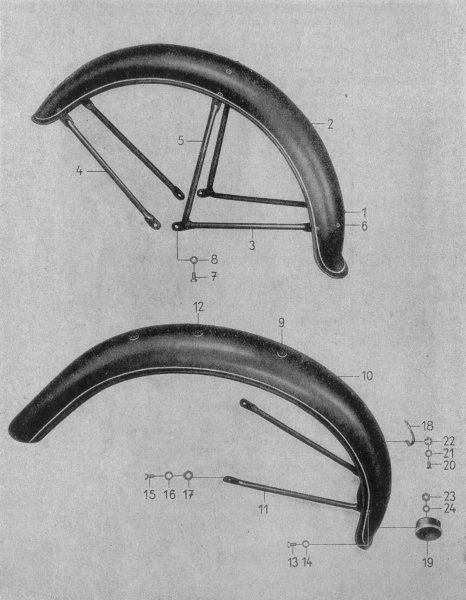

    Tafel 9    Kotflügel

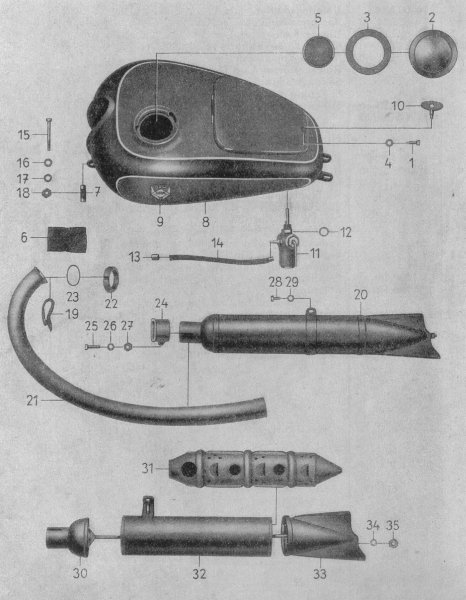

    Tafel 10    Kraftstoffbehälter, Auspuff
    Tafel 11    Vordergabelfederung
    Tafel 12    Lenker

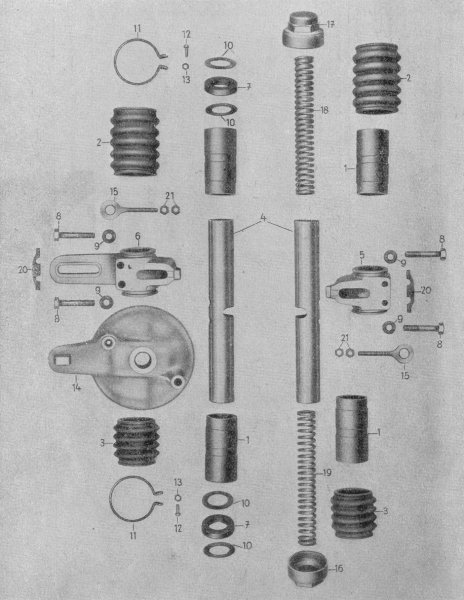

    Tafel 13    Hinterradfederung

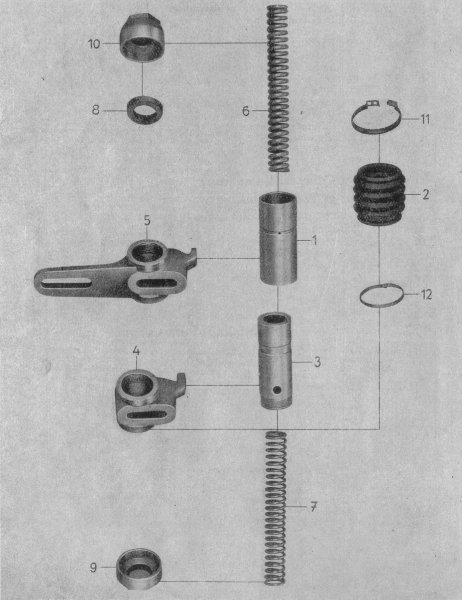

    Tafel 14    Hinterradfederung (neue Ausführung)

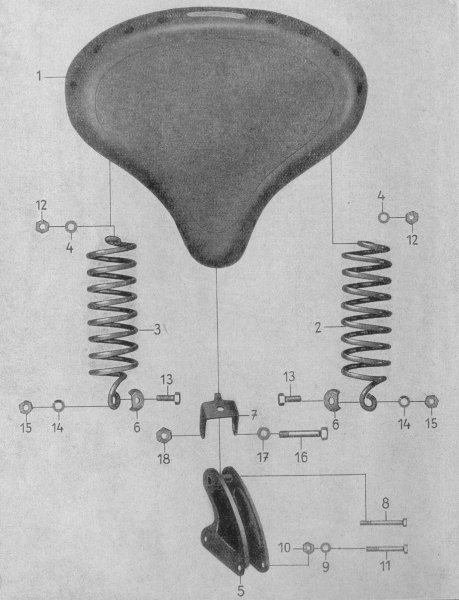

    Tafel 15    Sattel
Gruppe B: Räder, Bereifung, Naben, Bremsen

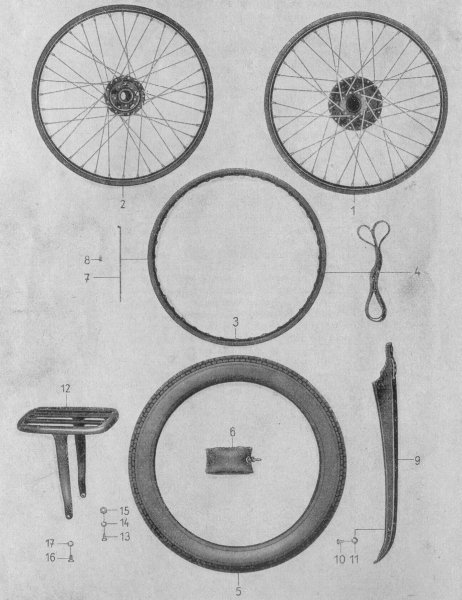

    Tafel 16    Räder, Bereifung, Kettenschutz, Gepäckträger

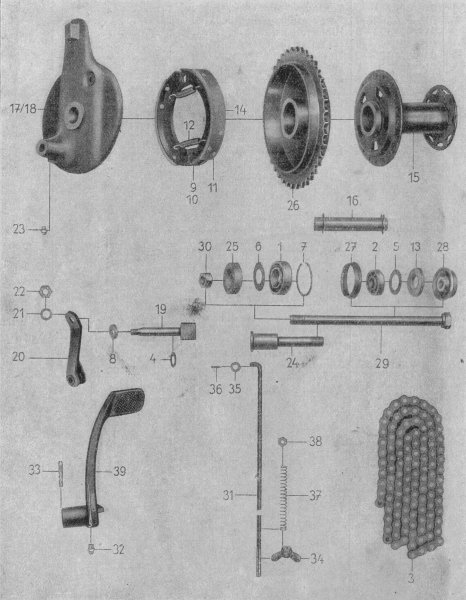

    Tafel 17    Hinterradnabe, Fußbremse

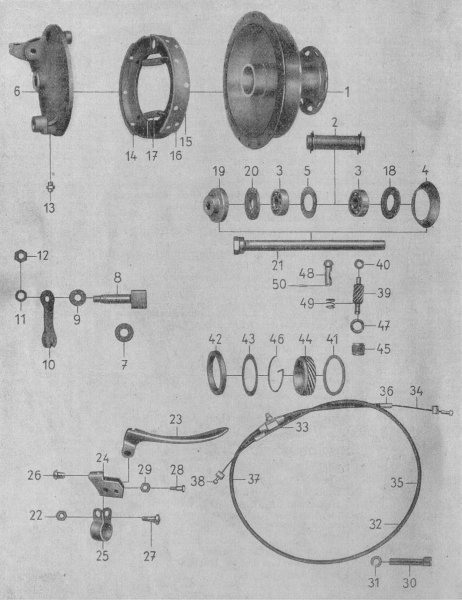

    Tafel 18    Vorderradnabe, Handhebel
    Tafel 19    Handbremse, Tachometerantrieb
Gruppe E: Elektrische Ausrüstung
    Tafel 20    Batterie
    Tafel 21    Spulenkasten
    Tafel 22    Handabblendschalter, Elektrische Ausrüstung
    Tafel 23    Lichtmaschine
    Tafel 24    Lichtmaschine

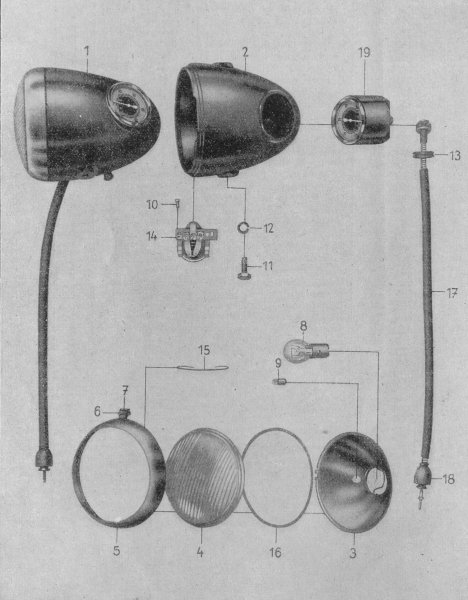

    Tafel 25    Scheinwerfer, Tachometer, Anschlußkabel
Gruppe W: Werkzeug, Zubehör
    Tafel 26    Werkzeug und Zubehör
Sonderausführung

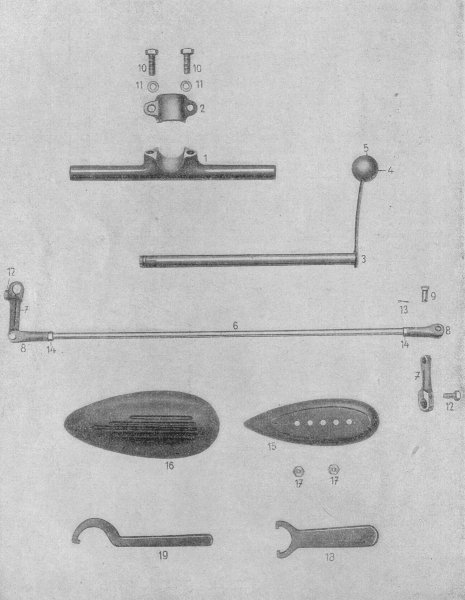

    Tafel 27    Handschaltung für Beinbeschädigte
Bemerkungen

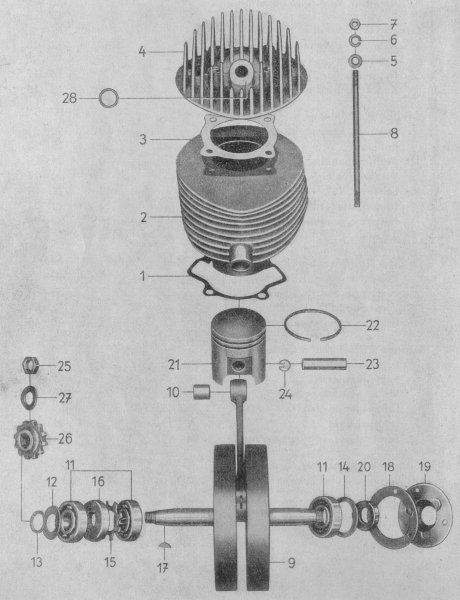

Tafel 1
Gruppe M: Motor

a) Zylinder, b) Kurbelwelle, c) Kolben

nächster Punkt ; Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.


Zylinder - Kurbelwelle - Kolben




Zylinder


101-842.00-0Zylinderfußdichtung1143013-1
201-842.01-0Zylinderkörper 52 ø1143033-1
 01-842.01-1Zylinderkörper 52,5ausgeschl.1109326-1
 01-842.01-2Zylinderkörper 531109326-3
 01-842.01-3Zylinderkörper 53,51
 01-842.01-4Zylinderkörper 541
301-842.02-0Zylinderkopfdichtung1143038-0
401-842.03-0Zylinderkopf1143034-0
5 Unterlegscheibe 6,4 Din 43341859
6 Federring B 6 Din 127430376
7 Mutter M 6 Din 934436221
8 Stiftschraube zur Zylinder-Befest. M 6x120420506


Kurbelwelle


901-843.00-0Kurbelwelle komplett1143017-0
-01-843.00-1Kurbelwelle nackt ohne Abbildung1143065-0
10150-03.07-04Bronzebüchse zur Pleuelstange1143029-0
11 Ring-Zylinderlager 17x40x12 NJL 17 Din 5412320507
121-00.92-04Abdeckscheibe zum Kugellager Antr.-Seite1143066-0
1301-843.10-0Wellenförmiger Spannring1143067-0
141-00.71-04Ausgleichscheibe zur Manschettendichtungn.B.
1501-843.11-0Ölleitscheibe zur Kurbelwelle1143062-1
165-00.06-04Blechgekapselte Dichtung auf Antriebseite1143027-0
17 Scheibenfeder 4x5 Din 688823319
1801-841.09-0Dichtung zur Dichtkappe mit Dichtlack1143030-1
1901-841.10-0Dichtkappe1143031-1
205-00.04-0Manschettendichtung zu Bild 191143035-0


Kolben


2101-843.12-0Kolben 52 ø1143025-3
 01-843.12-1Kolben 52,5für ausgeschl. Zylinder1109327-1
 01-843.12-2Kolben 531109327-3
 01-843.12-3Kolben 53,51
 01-843.12-4Kolben 541
2201-843.13-0Kolbenring zu Bild 212143050-0
 01-843.13-1Kolbenring 52,5für ausgeschl. Zylinder2109329-1
 01-843.13-2Kolbenring 532109329-3
 01-843.13-3Kolbenring 53,52
 01-843.13-4Kolbenring 542
2301-843.14-0Kolbenbolzen 12 ø1143051-0
 01-843.14-1Kolbenbolzen 12,11109328-0
 01-843.14-2Kolbenbolzen 12,21109328-1
 01-843.14-3Kolbenbolzen 12,011109328-2
 01-843.14-4Kolbenbolzen 12,021109328-3
24 Drahtsprengring 12 Din 73123 zu Bild 212109295
25 Mutter M 12x1,5 Din 936 zu Bild 26136254
2601-847.18-0Kettenrad auf Kurbelwelle1143227-2
27 Wellenförmiger Spannring B 12 Din 1371160191
28 Zündkerzendichtung C 14x18 Din 760314310

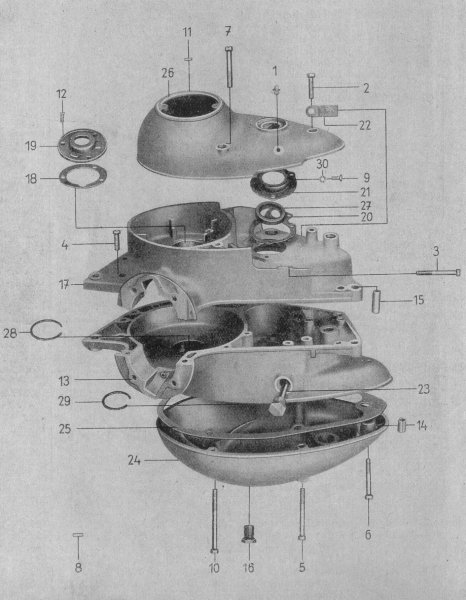

Tafel 2
Gruppe M: Motor

b) Gehäuse

nächster Punkt ; Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.


Gehäuse


1 Druckschmierkopf AM 6 Din 71412 zu Bild 26115086
2 Zylinderschr. für Kabelschelle BM 6x25 Din 84120175
3 Zylinderschraube für Gehäuse BM 6x50 Din 84220439
4 Zylinderschraube für Gehäuse BM 6x20 Din 84920440
5 Zylinderschraube BM 6x60 Din 84 zu Bild 24220442
6 Zylinderschraube BM 6x45 Din 84 zu Bild 24120443
7 Zylinderschraube BM 6x45 Din 84 zu Bild 26320443
8 Zylinderstift 4 h 8x12 Din 7 zu Bild 14120444
96-00.16-05Linsenkopfschraube zu Bild 21520504
10 Zylinderschraube BM 6x75 Din 84 zu Bild 24220505
11 Zylinderkerbstift für Lichtmaschinen-Arretierung 2,5x10 Din 1473 20515
12 Senkschraube zur Dichtkappe auf Licht-Maschinen-Seite M 4x10 Din 63 zu Bild 19382933
-01-841.00-0Gehäuse komplett ohne Abbildung1109325-1
 01-841.101-0Gehäuse komplett ohne Abschlußdeckel und ohne Kupplungsdeckel
1301-841.01-0Gehäusehälfte links1143040-1
1401-841.03-0Paßring für Kupplungsdeckel1146055-0
1501-841.04-0Paßhülse für Gehäuse (Motoraufhängung)2143008-0
1601-841.05-0Ölablaßschraube1143016-2
1701-841.08-0Gehäusehälfte rechts1143041-1
1801-841.09-0Dichtung zur Dichtkappe (Papier)1143030-1
1901-841.10-0Dichtkappe für Gehäuse auf Lichtm.-Seite1143031-1
2001-841.12-0Dichtung zum Verschlußblech (Papier)1143047-0
2101-841.13-0Verschlußblech a. Antriebsseite am Schaltrad1143046-0
2201-841.14-0Halter für Lichtmaschinen-Kabel1143063-0
2301-841.15-0Ölkontrollstab vollständig1143009-3
2401-841.19-0Kupplungsdeckel1143042-0
2501-841.20-0Dichtung zu Bild 24 (Papier)1143044-0
2601-841.21-0Abschlußdeckel1143043-5
27 Manschettendichtung Din E 6503 25øx35x18 zu Bild 211143049-0
283-00.08-04Sprengring für Kurbelwelle1146032-0
293-00.14-04Sprengring für Kupplungswelle1143015-0
- Dichtring C 14x20 Din 7603 ohne Abbildung1
- Dichtring zum Kupplungs-Deckel C 6x10 Din 7603 ohne Abbildung2
  Zylinderschraube BM 6x45 zu Bild 17 ohne Abb.2
  Bild 30 fällt fort

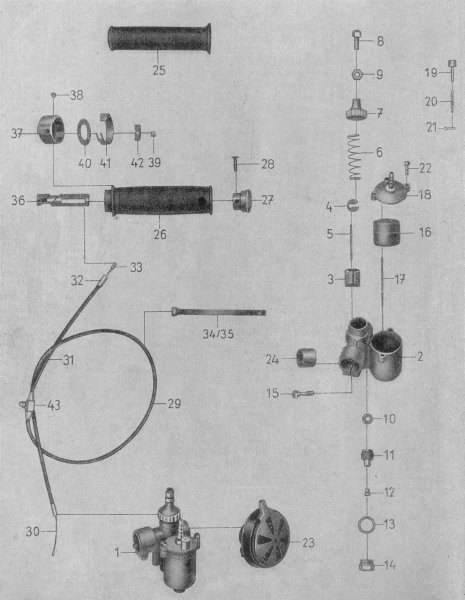

Tafel 3
Gruppe M: Motor

f) Vergaser

nächster Punkt ; Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.


Vergaser - Vergaserbetätigung Vergaser


1179001Vergaser vollständig (Sum) 16 mm Durchlaß1v.1-1500500
 179001-1Vergaser vollständig (Sum) 17 mm Durchlaß1ab 1500501
2179002Vergaser nackt1
3179003Gasschieber1
4179004Halter für Düsennadel1
5179005Düsennadel1
6179006Druckfeder für Gasschieber1
7179007Deckelverschraubung1
8179008Bowdenzugstellschraube1
9 Sechskantmutter M 6 Din 934 zu Bild 81
10179009Dichtring1
11179010Düsenhalter1
12179011Brennstoffdüse1
13 Dichtring A 16x20 Din 76031
14179012Verschlußschraube1
15179013Klemmschraube1
16179014Schwimmer vollständig1
17179015Schwimmernadel1
18179016Schwimmergehäusedeckel1
19179017Tupferstift1
20179018Tupferfeder1
21 Splint 1x6 Din 94 zu Bild 201
22179019Sechskantschraube2
 179020Spritzrohr vollständig zum Vergaser1
 179021Dichtring zum Vergaser1
2301-250.01-0Knechtnaßluftfilter1
2401-240.02-0Einsatzbüchse in Vergasergehäuse1
  Beim Vergaser mit 17 mm Durchl. ändert sich gegenüber dem Vergaser mit 16 mm Durchl. nur die Hauptdüse v. 70/65 in 80/75. Alle anderen Teile genau wie beim Vergaser mit 16 mm Durchlaß.


Vergaserregulierung


2501-829.03-0Blindgriff1146917-0
2601-829.04-0Drehgriff nackt1109381-0
2701-829.05-0Abschlußkappe zum Drehgriff1109382-0
28 Linsensenkschraube AM 5x10 Din 63 zu Bild 271711
2901-829.06-0Bowdenzug für Vergaser1
3001-829.06-1Bowdenseil für Vergaser A 1,6 Din 719871
3101-829.06-2Seilhülle für Vergaser B 2,5 Din 719871
3201-829.06-3Hülse zu Bild 29 C 2,5 Din 719872
3301-829.06-4Nippel zu Bild 29 C Din 719881
3401-830.29-0Bowdenband langn.B.6218
3501-830.30-0Bowdenband kurzn.B.6218a
3601-829.101-0Führungsstück zum Drehgriff zu Bild 261109387-0
3701-829.102-0Abschlußring1109383-0
3801-829.103-0Madenschraube für Abschlußring1109388-0
3901-829.103-0Madenschraube für Druckblech mit Zapfen1109389-0
4001-829.104-0Sicherungsring1109384-0
4101-829.105-0Druckblech1109386-0
4201-829.106-0Sprengfeder1109385-0
4301-829.107-0Bowdenzug Magura Schmiernippel1

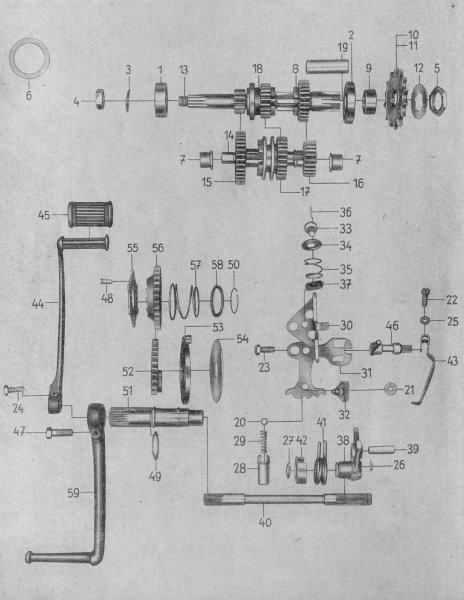

Tafel 4
Gruppe G: Getriebe

c) Zahnräder und Wellen

nächster Punkt ; Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.


Zahnräder und Wellen


1R 6202Hochschulterlager 35x15x111
220508Hochschulterlager 42x20x8 Din 160041
3 Federring links B 12 Din 1271
46-00.06-04Mutter flach zur Kurbelwelle12707
56-00.08-04Mutter für Kettenradbefestigung1143215-1
61-00.72-04Ausgleichscheibe für 42er Kugellagern.B.143228-0
701-841.02-0Bronzebüchse für Vorgelegewelle2143213-1
801-847.00-0Schaftrad auf Kupplungswelle mit Büchse1143203-1
901-847.03-0Abstandshülse zum Kettenrad1143231-0
1001-847.04-0Kettenrad am Getriebe 13 Zähne1143208-1
1101-847.05-0Kettenrad am Getriebe 14 Zähne1143209-1
1201-847.08-0Sicherungsblech für Kettenradmutter1143216-0
1301-847.10-0Kupplungswelle 14 Zähne1143201-1
1401-847.13-0Vorgelegewelle1143202-0
1501-847.14-0Zahnrad für 1. Gang 36 Zähne1143206-0
1601-847.16-0Zahnrad auf Vorgelegewelle 23 Zähne1143207-1
1701-847.21-0Schaltrad für 1. Gang 28 Zähne1143204-0
1801-847.20-0Schaltrad für 2. und 3. Gang 22 Zähne1143205-0
1901-847.02-0Bronzebüchse im Schaltrad1143212-0


Schaltung


208673Stahlkugel 8ø zu Bild 281
211-00.75-04Nietscheibe zu Bild 3212963a
-1-00.76-04Ausgleichscheibe zu Bild 32 ohne Abbildung1143429-0
22 Zylinderschraube BM 5x18 Din 84 zu Bild 42120033
23 Sechskantschraube M 6x15 Din 933 zu Bild 37260685
24 Sechskantschr. z. Fußschalthebel M 6x15 Din 933173491
25 Mutter zu Bild 43 M 5 Din 9341122451-0
263-00.17-04Federring zur Fußschaltwelle1143409-0
273-00.18-04Federring zu Bild 381143423-0
2801-841.06-0Arretierbüchse1143410-2
2901-841.07-0Gang-Arretierfeder1143438-0
3001-845.02-0Halteblech zu Bild 311143413-1
3101-845.03-0Schaltarretierhebel1143412-3
3201-845.04-0Schaltstein1143407-3
3301-845.05-0Bolzen für Schaltarretierhebel1143428-0
3401-845.06-0Haltescheibe zu Bild 352143416-0
3501-845.07-0Schaltfeder1143415-1
3601-845.08-0Sicherungsstift zur Haltescheibe blank1143417-0
3701-845.09-0Sicherungsblech zum Halteblech2143406-0
3801-845.11-0Schaltstück1143411-2
3901-845.12-0Schaltbolzen1143414-1
4001-845.13-0Schaltwelle1143401-2
4101-845.15-0Rückholfeder1143418-2
4201-845.16-0Haltescheibe zu Bild 381143422-2
4301-845.19-0Ganganzeiger1143421-1
4401-845.20-0Fußschalthebel1143425-0
4501-845.21-0Gummi für Fußschalthebel zu Bild 441122452-0
4601-845.22-0Hebel und Welle zum Ganganzeiger kompl.1143427-0
 6-00.08-15Mutter für Kettenradbefestigung, neue Ausf.1
 7-00.03-05Filzring dazu1
  Kickstarter siehe Tafel 5


Tafel 5
Gruppe G: Getriebe

e) Kickstarter

nächster Punkt ; Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.


Kickstarter


47 Sechskantschraube M 7x25 Din 931 zu Bild 59120211
48 Senkniet für Mitnehmer 4x12620509
491-00.73-04Unterlegscheibe 30x20,5x1 mm12962
503-00.16-04Sprengring1143226-0
5101-844.01-0Kickstarterwelle1143218-0
5201-844.02-0Kickstartersegment1143221-2
5301-844.03-0Kickstarterfeder1143223-1
5401-844.04-0Führungsscheibe zu Bild 531143224-1
5501-844.09-0Mitnehmer für Kickstarter1143234-0
5601-844.10-0Kickstarterrad1143233-0
5701-844.11-0Feder zum Kickstarterrad1143225-0
5801-844.12-0Haltescheibe für Feder zum Kickstarterrad1143229-1
5901-844.13-0Kickstarterkurbel1143230-0
  Zahnräder, Wellen, Schaltung
siehe Tafel 4

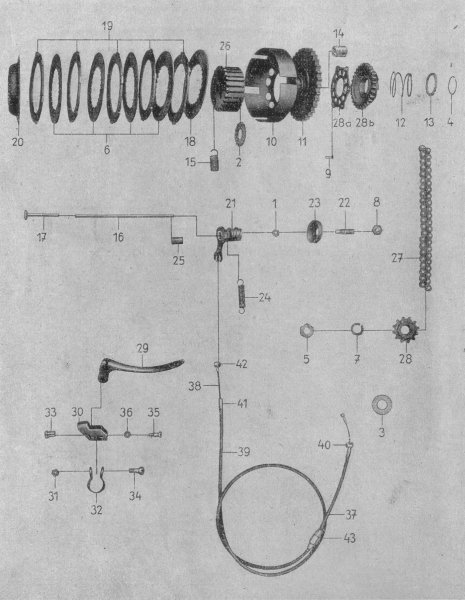

Tafel 6
Gruppe M: Motor

g) Kupplung

nächster Punkt ; Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.


Kupplung


18669Kugel zu Bild 161
21-00.49-04Zwischenscheibe1143328-0
31-00.50-04Anlaufscheibe für Kupplung1143310-0
43-00.16-04Sprengring zu Bild 111
56-00.06-04Mutter M 12x1,5 zur Kupplungswelle12707
66-07.10-04Kupplungslamelle zu Bild 264143324-0
7 Federscheibe B 12 Din 137 zu Bild 281
8 Flache Mutter M 8x1 Din 936 zu Bild 221
9 Senkniete 4x11 Din 661 zu Bild 106
1001-844.07-0Kupplungstrommel1143320-0
1101-844.08-0Kupplungskettenrad 33 Zähne1143321-0
1201-844.11-0Feder zu Bild 111143325-0
1301-844.12-0Haltescheibe zu Bild 121143229-1
1401-846.01-0Laufbüchse zum Kupplungs-Kettenrad1143313-0
1501-846.03-0Kupplungsfeder5143327-0
1601-846.05-0Druckstange1143309-1
1701-846.06-0Drucknagel1143308-0
1801-846.07-0Haltelamelle zu Bild 261143323-0
1901-846.08-0Reibbelag - Kupplungsscheibe Din 734625143330-0
2001-846.09-0Federteller1143326-0
-01-846.00-0Kupplung vollständig1
2101-846.11-0Druckspindel mit Hebel1
2201-846.14-0Druckschraube für Kupplungsbetätigung1143307-0
2301-846.15-0Abdeckkappe zu Bild 211143315-0
2401-846.16-0Zugfeder zu Bild 211122433-0
2501-846.17-1Gummihülse zu Bild 161143312-0
2601-846.18-0Innerer Mitnehmer mit Federn1
2701-847.17-0Endlose Hülsenkette 44 Glieder1
2801-847.18-0Kettenrad auf Kurbelwelle 12 Zähne1143227-2
 1-00.74-04Ausgleichscheiben.B.
  Kupplungsbetätigung siehe Tafel 7


Tafel 7
Gruppe M: Motor

g) Kupplung

nächster Punkt ; Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.


Kupplungsbetätigung


28a01-844.09-0Mitnehmerscheibe1
28b01-844.10-0Kickstarterrad1
-01-829.02-0Handhebel komplett ohne Abbildung1
2901-829.02-1Handhebel nackt1
3001-829.02-101Führungskörper1
31 Sechskantmutter zu Bild 32 M 6 Kr 7511
3201-829.01-102Befestigungsschelle zu Bild 301
3301-829.01-103Seilführungsnippel zu Bild 291
3401-829.01-104Befestigungsschraube zu Bild 321
3501-829.01-105Befestigungsschraube zu Bild 301
36 Sechskantmutter zu Bild 30 M 5 Din 9341
3701-829.07-0Bowdenzug komplett für Kupplung1
3801-829.07-1Bowdenseil A 2 Din 719871
3901-829.07-2Seilhülle mit Überzug B 3 Din 719871
4001-829.07-3Nippel-Aufnahme A Din 719872
4101-829.07-4Hülse C 3 Din 719872
4201-829.07-5Nippel A 2 Din 719872
4301-829.107-0Magura-Bowdenzug-Schmiernippel1
  Kupplung siehe Tafel 6

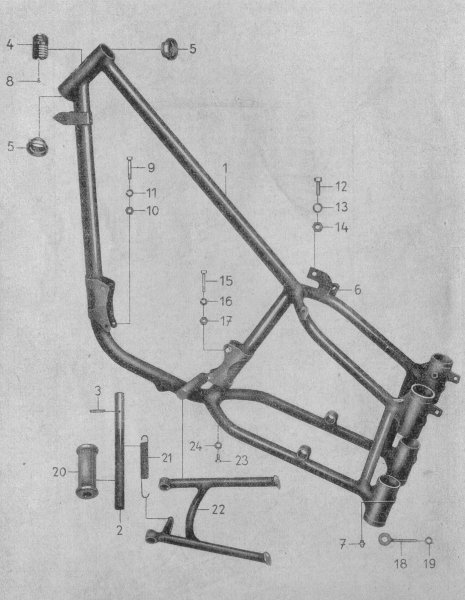

Tafel 8
Gruppe R: Rahmen

a) Rahmen, c) Kippständer

nächster Punkt ; Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.


Rahmen


101-821.00-0Rahmen vollständig1143500-7
201-821.41-0Fußrastenrohr rechts1143511-4
-01-821.42-0Fußrastenrohr links1143510-4
3 Zylinderkerbstift 5x32 Din 1473 zu Bild 22
401-821.60-0Typenschild - ab Fahrgest. 75300101 -821.60-11
501-821.61-0Steuerschale2
601-821.70-0Halter für Signalhorn1
7 Schmiernippel AM 6 Din 714124
8 Kerbnagel zu Bild 4 2,6x5 Din 41762
9 Motorbefestigungsschraube M 6x40 Din 931373294
10 Mutter M 6 Din 934 f. Motorbefestig.-Schraube336221
11 Federring B 6 Din 127320320
12 Sechskantschraube 8x25 Din 931 zu Bild 6134369
13 Federring B 8 zu Bild 6120229
14 Mutter M 8 zu Bild 6130236
15 Sechskantschraube M 6x45 zu Motor- und Batteriebefestigung177294
16 Federring B 61
17 Mutter M 6 zu Motor- und Batteriebefestigung1
1801-825.22-0Kettenspanner2
19 Mutter BM 6 Din 439 zu Bild 18420028
2001-829.12-0Fußrastengummi siehe auch Tafel 25, Seite 53, Bild 11277029
-01-830.35-0Soziusfußraste ohne Abbildung2
- Sechskantschraube ohne Abbildung M 12x1,5x28 Din 9602
- Federring ohne Abbildung B 12 Din 1272
- Mutter ohne Abbildung M 12x1,5 Din 9342
-01-821.100-0Rahmen komplett mit eingebauter Hinterradfederung
-01-821.101-0Rahmen komplett mit eingebauter Hinterradfederung u. Vorderrad-Teleskopgabelfederung kpl.


Kippständer


2101-821.51-0Zugfeder1143572-0
2201-821.72-0Kippständer, komplett1
23 Sechskantschraube zu Bild 21 M 6x12 Din 9331
24 Federring B 6 Din 1271


Tafel 9
Gruppe R: Rahmen

d) Kotflügel

nächster Punkt ; Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.


Vorderrad-Kotflügel


11-00.88.05Unterlegscheibe12
201-828.24-0Vorderradkotflügel1
301-828.26-0Untere Kotflügelstrebe1
401-828.27-0Obere Kotflügelstrebe1
501-828.31-0Mittlere Kotflügelstrebe1
6 Halbrundniete 4x8 Din 93312
7 Sechskantschraube M 6x12 Din 6604
8 Federring B 6 Din 1274
 01-828.30-0
(Bild 3 und 5)		Strebenpaar vollständig, ohne Abbildung1


Hinterrad-Kotflügel


91-00.88.05Unterlegscheibe3
1001-828.07-0Hinterradkotflügel1
1101-828.11-0Kotflügelstrebe1
12 Halbrundniete 4x8 Din 6603
13 Sechskantschraube für Kotflügelbefestigung M 6x12 Din 9332
14 Federring für Kotflügelbefestigung2
15 Sechskantschraube für Kotflügelstrebe M 6x122
16 Federring B 6,4 Din 1272
17 Sechskantmutter zur Kotflügelstrebe M 6 Din 9342
1801-830.15-0Befestigungswinkel zum Nummernschild1
1901-830.16-0Rückstrahler1
20 Linsensenkschraube zum Befestigungswinkel M 5x10 Din 912
21 Federring B 5 Din 1272
22 Mutter M 5 Din 934 zum Befestigungswinkel2
23 Mutter zu Bild 19, M 5 Din 9341
24 Federring zu Bild 191


Tafel 10
Gruppe R: Rahmen

f) Kraftstoffbehälter, h) Auspuff

nächster Punkt ; Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.


Kraftstoffbehälter


160-22.04-04Zylinderschraube z. Werkzeugkasten z. Bild 81
213-00.73-04Tankverschluß1
313-00.45-04Dichtung1
418-00.01-05Federscheibe zu Bild 11
501-827.05-0Tanksieb1
601-827.06-0Beilage zum Kraftstoffbehälter2
701-827.42-0Abstandhülse1
801-827.44-0Kraftstoffbehälter mit Werkzeugkasten1
901-827.75-0Tankabzeichen2
1001-827.76-0Verzeugkastenschlüssel1
1101-827.47-0Reserve-Kraftstoffhahn1
12 Dichtring C 14x18 Din 76031
13 Schlauchhülse 10 Din 733792
14 Kraftstoffschlauch 9 Din 73379 Länge 132 mm1
15 Sechskantschraube M 6x55 Din 931 zu Bild 61
-1-00.01-04Ausgleichscheibe zum Kraftstoffhahn n. Bedarf
- Dichtring A 6x12 Din 76031
16 Federscheibe B 6 Din 137 zu Bild 81
17 Unterlegscheibe 6,4 Din 125 zu Bild 82
18 Mutter M 6 Din 934 zu Bild 81


Auspuff


19143759-0Asbestschnur ca. 125 mm lang, 6ø1
2001-827.19-0Auspufftopf komplett1
2100-827.21-1Auspuffrohr ab Fahrgestell Nr. 765500 Nr. 01-827.21-21143705-0
2201-827.22-0Überwurfmutter1143706-0
2301-827.23-0Dichtung2
2401-827.58-0Schelle1
25 Sechskantschraube M 6x25 Din 931 zu Bild 241
26 Federring B 6 Din 127 zu Bild 241
27 Sechskantmutter M 6 Din 934 zu Bild 241
28 Sechskantschraube zur Auspufftopf-Befestigung M 6x15 Din 9331
29 Federring zu Bild 20 B 6,4 Din 1271
30 Anschlußstück1
3101-827.66-0Auspufftopf-Innenteil1
3201-827.70-0Mantel zum Auspufftopf, vollständig1
3301-827.71-0Endstück, vollständig1
3401-827.73-0Federring B 6,4 Din 127 zu Bild 301
35 Sechskantmutter M 6 Din 934 zu Bild 301
  Sechskantmutter M 6 Din 934 zu Bild 281

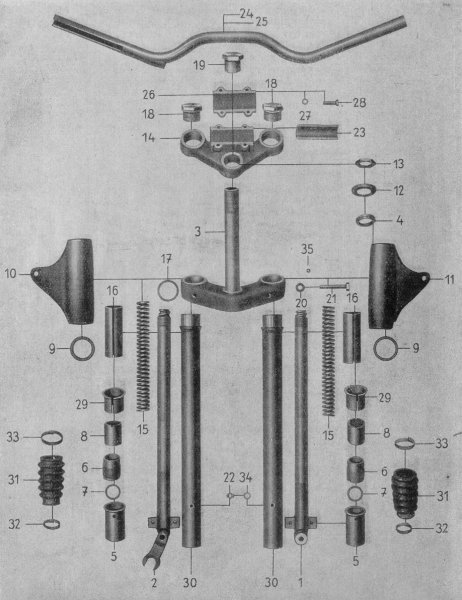

Tafel 11
Gruppe R: Rahmen

j) Federgabel

nächster Punkt ; Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.


Vordergabelfederung


101-822.01-0Teleskoprohr links1
201-822.05-0Teleskoprohr rechts1
301-822.09-1Unterer Klemmkopf1
401-822.11-0Steuerkonus2143650-0
501-822.12-0Schutzhülse2
601-822.13-0Untere Führungsbüchse2
*701-822.14-1Abdichtring2
801-822.15-0Obere Führungsbüchse2
901-822.16-0Gummiring2
1001-822.17-0Scheinwerferhalter links1
1101-822.20-0Scheinwerferhalter rechts1
1201-822.23-0Staubkappe für oberes Steuerlager1
1301-822.24-0Kontermutter1
1401-822.25-1Oberer Klemmkopf1
1501-822.26-0Druckfeder2
1601-822.27-0Federgeräuschdämpfer2
171-00.79-05Ausgleichscheibe2
1801-822.28-0Klemmkopfbefestigungsmutter2
1901-822.29-0Schaftmutter1
20 Federscheibe B 8 Din 1372
21 Sechskantschraube zu Bild 3 M 8x50 Din 9332
22 Druckschmierkopf AM 6 Din 714122
2301-822.30-0Klemmschelle2
 01-822.43-0Rändelmutter ohne Abbildung2
*701-822.14-1Abdichtring entfällt
  Lenker siehe Tafel 12


Tafel 12
Gruppe R: Rahmen

k) Lenker

nächster Punkt ; Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.


Vordergabelfederung


-01-829.00-0Lenker komplett mit Armaturen, ohne Abb.1
2401-822.31-0Lenker vollständig1
2501-822.32-0Lenkrohr1143648-1
2601-822.34-1Deckel zum Klemmkopf1
27 Federscheibe B 6 Din 1374
28 Sechskantschraube M 6x25 Din 9334
2901-822.35-0Einsteckhülse zum unteren Klemmkopf2
3001-822.07-0Führungsrohr2
3101-822.38-1Schutzbalg für Vorderradfederung2
3201-822.39-0Untere Klemmschelle2
3301-822.40-0Obere Klemmschelle2
34 Dichtring C 6x10 Din 76032
35109018-0Stahlkugel 5ø42


Oberer Klemmkopf in Blechausführung


-01-822.44-0Oberer Klemmkopf vollständig1ohne Abb.
-01-822.48-0Lenkerhalter2
-01-822.49-0Klemmschale3
- Sechskantschraube M 6x20 Din 9312
- Federscheibe B 6 Din 1372
- Federring A 10 Din 1272
- Sechskantmutter M 10 Din 9342
- Scheibe 10,5 Din 4332


Unterer Klemmkopf (Temperguß)


-01-822.93-0Unterer Klemmkopf vollständig1ohne Abb.
- Sechskantschraube M 10x50 Din 9332
- Federring B 10 Din 1271
-1-00.81-05Scheibe1
  Vordergabelfederung siehe Tafel 11


Tafel 13
Gruppe R: Rahmen

e) Hinterradfederung

nächster Punkt ; Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.


Hinterradfederung


-01-823.00-0Hinterradfederung komplett, ohne Abbildung1
101-823.01-0Laufbüchse4
201-823.02-0Schutzbalg4
301-823.03-0Führungskolben4
401-823.04-0Achsaufnahme links1
501-823.05-0Achsaufnahme rechts1
601-823.06-0Obere Druckfeder2
701-823.07-0Untere Druckfeder2
801-823.08-0Gummipuffer4
901-823.09-0Untere Verschlußmutter2
1001-823.10-0Obere Verschlußmutter2
1101-823.11-0Klemmschelle4
1201-823.12-0Klemmschelle4
-3-00.26-05Federscheibe 19x32x1,54


Tafel 14
Gruppe R: Rahmen

Hinterradfederung, neue Ausführung

nächster Punkt ; Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.
-01-823.25-0Hinterradfederung vollständig1Ohne Abb.
101-823.26-0Laufbüchse4
201-823.27-0Schutzbalg2
301-823.02-0Schutzbalg2
401-823.28-0Führungsrohr vollständig2
501-823.31-0Ausaufnahme links1
601-823.32-0Ausaufnahme rechts1
701-823.33-0Gummipuffer4
801-823.34-0Sechskantschraube M 8x40 Din 9314
9 Federscheibe B 8 Din 1274
1018-00.20-05Dämpfungsscheibe8
1101-823.36-0Klemmschelle4
12 Halbrundschraube M 4x12 Din 864
13 Sechskantmutter M 4 Din 9344
1401-825.28-0Gegenhalter vollständig1
1501-825.27-0Kettenspanner2
1601-823.09-0Untere Verschlußmutter2Alte Ausf.
1701-823.10-0Obere Verschlußmutter2Alte Ausf.
1801-823.06-0Obere Druckfeder2Alte Ausf.
1901-823.07-0Untere Druckfeder2Alte Ausf.
2001-823.35-0Dichtgummi2
21 Sechskantmutter BM 6 Din 4394Alte Ausf.
 01-823.11-0Klemmschelle2Alte Ausf.
 01-823.12-0Klemmschelle2Alte Ausf.


Tafel 15
Gruppe R: Rahmen

b) Sattel

nächster Punkt ; Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.


Sattel


-01-827.09-0Sattel komplett, ohne Abbildung1
101-827.10-0Satteldecke komplett1
201-827.11-1Sattelfeder links1
301-827.12-1Sattelfeder rechts1
401-827.13-0Unterlegscheibe zur Druckfederbefestigung am Sattel2
501-827.16-0Sattelbock komplett1
601-857.13-0Unterlegscheibe für Druckfeder2
701-827.57-0Zwischenbock1
8 Sechskantschraube für Tank- und Sattelbefestigung M 6x52 Din 9311
9 Federscheibe B 6 Din 1371
10 Sechskantmutter M 6 Din 9341
11 Sechskantschraube für Sattelbock Bild 5 M 6x45 Din 9311
12 Sechskantmutter zu Bild 42
13 Sechskantschraube zur Druckfederbefestigung M 8x22 Din 9312
14 Federring zu Bild 13 B 8 Din 1272
15 Sechskantmutter M 8 Din 934 zu Bild 13 M 8 Din 9342
16 Sechskantschraube M 8x52/12 zu Bild 71
17 Federscheibe B 8 Din 137 zu Bild 71
18 Sechskantmutter zu Bild 7 M 8 Din 9341
-01-827.100-0Sattel komplett, Exportausführung, verchromt
-01-827.101-0Sattelfeder links, verchromt
-01-827.102-0Sattelfeder rechts, verchromt
-01-827.103-0Befestigungslasche für Druckfeder
-01-827.104-0Sattel komplett, Ausführung Buna


Tafel 16
Gruppe B: Bremsbetätigung
Gruppe R: Rahmen

b), c) Räder, Bereifung, Kettenschutz, c) Gepäckträger

nächster Punkt ; Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.


Räder und Bereifung


101-824.101-0Vorderrad nackt1
-01-824.102-0Vorderrad komplett1
201-824.103-0Hinterrad nackt1
-01-824.104-0Hinterrad komplett1
301-824.105-0Tiefbettfelge 2x191
401-824.106-0Felgenband2
501-824.107-0Laufdecke ss Ballon 2,50x192
601-824.108-0Schlauch zu Bild 52
701-824.110-0Eindickendspeichen BM 3/188 Din 7437118Vorderrad
-01-824.111-0Eindickendspeichen BM 3/222 Din 7437118
-01-824.113-0Eindickendspeichen BM 3/225 Din 7437118Hinterrad
-01-825.25-0Eindickendspeichen BM 3/215 Din 7437118
801-824.1-0Nippel M 3 Din 7437172


Kettenschutz


901-828.20-0Kettenschutz1
106-00.15-05Stiftschraube1
11 Federring B 8 Din 1271
  Sechskantmutter M 8 Din 934 o. Abbildung1


Gepäckträger


1201-828.13-0Gepäckträger komplett1
13 Sechskantschraube M 6x12 Din 9332
14 Federring B 6,4 Din 1272
15 Sechskantmutter M 6 Din 9342
166-00.15-05Stiftschraube1
17 Federring B 8 Din 1271
  Sechskantmutter M 8 Din 934 o. Abbildung1


Tafel 17
Gruppe B: Bremsbetätigung

c) Hinterradnabe, Fußbremse

nächster Punkt ; Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.


Hinterradnabe


16004 XHochschulterkugellager 20x42x12 Din 62501
26201Kugellager 32x12x10 Din 6252
309289Antriebskette 1/2x5,2 mm, 108 Rollen1Neue Ausf. 110 Rollen
41-00.81-05Anlaufscheibe für Bremsschlüssel1
 1-00.82-05Nietscheibe zu Bild 171
51-00.83-05Abdeckscheibe1
61-00.87-05Abdeckscheibe2
73-00.19-05Sprengring1
801-824.14-0Gummiring für Radnabe1
901-824.16-0Bremsbacken2
1001-824.17-0Bremsbelag 125ø nach Din Fl. 74263 für Vorder- und Hinterrad2143847-1
1101-824.18-0Hohlniete für Bremsbelag14
1201-824.19-0Rückholfeder2143848-1
1301-824.25-0Filzring1143840-2
1401-824.27-0Bremsbacken mit Bremsbelag, vollständig2
-01-825.00-0Hinterradnabe komplett, ohne Abbildung1
1501-825.01-0Nabenkörper für Hinterradnabe1
1601-825.06-0Abstandshülse1
1701-825.08-0Gegenhalter, vollständig mit Nietschiebe und Drehbolzen1
1801-825.09-0Gegenhalter ohne Nietscheibe und Drehbolzen1
 01-825.10-0Drehbolzen zu Bild 171
1901-825.11-0Bremsschlüssel für Hinterradnabe1
2001-825.12-0Bremshebel1
21 Federring 8,5 Din 1271
22 Mutter M 8x1 Din 936 für Bremshebel1
23 Druckschmierkopf AM 6 Din 714121
2401-825.15-0Flanschbolzen1
2501-825.16-0Filzring für Gegenhalter1
2601-825.17-0Bremstrommel1
2701-825.18-0Staubkappe1
2801-825.19-0Distanzstück1
2901-825.20-0Hinterradachse, nackt1
3001-825.21-0Achsmutter1
- Steckglied für Kette siehe Tafel 26 Seite 571


Fußbremse


-01-829.10-1Fußbremse komplett ohne Abbildung1
3101-829.13-0Bremsstange1
32 Druckschmierkopf AM 6 Din 714121
33 Kerbstift 5x32 Din 14731
3401-829.14-0Flügelmutter zu Bild 311143991-0
35 Scheibe 6,4 Din 125 zu Bild 311
36 Splint 1,5x10 Din 94 zu Bild 311
3701-829.15-0Druckfeder für Fußbremse1
38 Sechskantmutter BM 6 Din 4391
3901-829.16-0Fußbremshebel1


Tafel 18
Gruppe B: Bremsbetätigung

b) Vorderradnabe, Handhebel

nächster Punkt ; Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.


Vorderradnabe


-01-824.00-0Vorderradnabe komplett, ohne Abbildung1
101-824.01-0Nabenkörper für Vorderradnabe1143835/3
201-824.06-0Abstandshülse1
36201Kugellager 32x12x10 Din 6252
401-824.09-0Äußere Staubkappe1143598-0
51-00.83-05Abdeckscheibe1143877-0
601-824.10-0Gegenhalter1
71-00.81-05Anlaufscheibe für Radnabe1
801-824.13-0Bremsschlüssel für Radnabe1
901-824.14-0Gummiring für Radnabe1143881-0
1001-824.15-0Bremshebel für Vorderradnabe1
11 Federring 8,5 Din 1271
12 Mutter für Bremshebel M 8x1 Din 9361
13 Druckschmierkopf AM Din 714122
1401-824.16-0Bremsbacken2
1501-824.17-0Bremsbelag 125ø nach Din 74263 für Vorder- und Hinterrad2
1601-824.18-0Hohlniete für Bremsbelag14
1701-824.19-0Rückholfeder2143848-1
1801-824.20-0Filzring zum Gegenhalter1143843-2
1901-824.24-0Staubkappe1
2001-824.25-0Filzring1143840-2
2101-824.26-0Vorderradachse1


Handhebel


-01-829.01-0Handhebel für Handbremse kpl. ohne Abb.1
22 Sechskantmutter M 6 Kr. 751 zu Bild 251
2301-829.01-1Bremshandhebel nackt1
2401-829.01-101Führungskörper für Bremshebel1
2501-829.01-102Befestigungsschelle für Bremshebel1
2601-829.01-103Seilführungsnippel für Handhebel1
2701-829.01-104Bef.-Schraube für Schelle am Führungskörper1
2801-829.01-105Bef.-Schraube f. Handheb. am Führungskörper1
29 Sechskantmutter M 5 Din 934 zu Bild 241
  Handbremse und Tachometer siehe Tafel 19


Tafel 19
Gruppe B: Bremsbetätigung

b) Handbremse, e) Tachometerantrieb

nächster Punkt ; Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.


Handbremse


3001-829.09-4Stellschraube zur Gegenmutter1
3160-26.04-14Gegenmutter zu Bild 301
3201-829.08-0Bowdenzug für Handbremse komplett1
3301-829.107-0Magura Bowdenseil Schmiernippel m. Dichtung1
3401-829.108-0Bowdenseil mit Lötstück A 2 Din 719871
3501-829.109-0Seilhülle mit Überzug B 3 Din 719871
3601-829.110-0Hülse C 3 Din 719872
3701-829.111-0Nippel-Aufnahme A Din 719882
3801-829.112-0Nippel B 2,3 zu Bild 332


Tachometerantrieb


-01-830.40-0Tachometerantrieb ohne Abbildung1
3901-830.20-0Kleines Ritzel komplett1146878-1
401-00.89-05Anlaufscheibe zu Bild 391143899-0
411-00.90-05Anlaufscheibe1143884-0
421-00.05-05Abdichtring1143826-0
431-00.91-05Anlaufscheibe1146880-0
4401-830.23-0Schraubenrad1152877-0
4501-830.38-0Lagerstopfen mit Büchse1121882-0
46 Hakensprengring 37 Kr 9511122883-0
4701-830.26-0Dichtring1
4801-830.27-0Arretierbolzen1
4901-830.28-0Druckfeder1
50 Paßkerbstift 2x12 Din 14721
-01-830.41-0Halter für Tachometerspirale1
  Vorderradnabe und Handhebel siehe Tafel 18

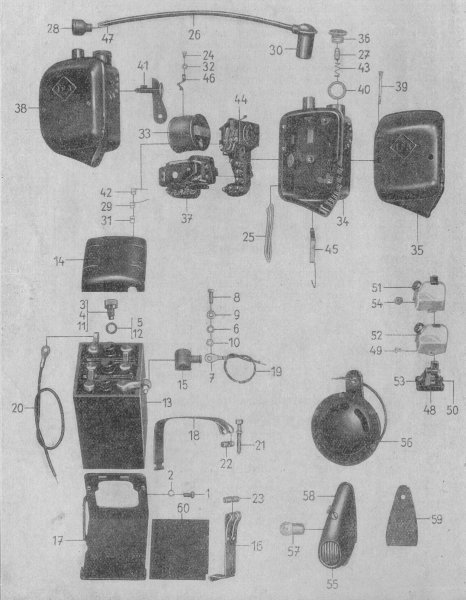

Tafel 20
Gruppe E: Elektrische Ausrüstung

a) Batterie

nächster Punkt ; Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.


Batterie


1 Sechskantschraube f. Batteriehalterbefestigung M 6x45 Din 931, schwarz2
2109093Zahnscheibe außen B 6 Din 1272
304134Verschlußstopfen grob, Gewinde 9 mm3
404134aVerschlußstopfen fein, Gewinde 9 mm3
504135Gummidichtung zu Bild 3 und 43
604697Federring 5,3 Din 127 für Batteriekabelbefestigung verbl.2
704886Kabelschuh zu Bild 19 und 202
804888Zylinderkopfschraube 5x15 Din 84 f. Batteriekabelbefestigung2
904889Unterlegscheibe 5,3 Kr. 963 verbl. für Batteriekabelbefestigung2
1004890Mutter M 5 Din 934 verbl. für Batteriekabelbefestigung2
1105038Verschlußstopfen 12 mm3
1205039Gummidichtung zu Bild 113
1305089Batterie komplett mit Deckel 6x7 Kr. 2320, 163 Gesamthöhe1
1405090Deckel für Batterie zu Bild 141
15014537-0Gummischutzkappe H Din 723112
1601-830.01-0Spannband unten1015633-0
1701-830.31-0Batteriehaltegestell1015621-0
1801-830.32-0Spannband oben1015713-0
1901-830.36-0Batteriekabel plus, ohne Gummikappe1015642-0
2001-830.37-0Batteriekabel minus, ohne Gummikappe1015643-0
21150-08.05-04Spannschraube 6 mm Gewinde1014659-0
22150-08.06-04Spannbolzen oben, ohne Gewinde1014660-0
23150-08-07.04Spannbolzen unten, mit Gewinde1014661-0
-01-830.00-0Batteriehalter komplett, ohne Abbildung1
  Spulenkasten siehe Tafel 21
  Handabblendschalter und elektrische Ausrüstung siehe Tafel 22


Tafel 21
Gruppe E: Elektrische Ausrüstung

a) Spulenkasten

nächster Punkt ; Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.


Spulenkasten


2420477Zylinderschraube AM 3,5x5 Din 84, zu Bild 333
2504039Dichtungsschnur ca. 310 langlfd.
2605135Zündkabel mit Stecker und Kabelhülse 270/1 RN 3281
2709261Röhrenlampe 12 V 1,2 W für Signalfenster1
28011187-0Gummimuffe1
29011615-0Verbindungskabel von Zündspule zur Schaltwalze ca. 24 mm lang1
30014488-0Kabelstecker1
31014705-0Kabelschuh zu Bild 29 und 422
32014778-0Federring 7x3,5x0,8 zu Bild 241
33014800-0Zündspule ohne Kabel1
34015019-0Spulengehäuse nackt1
35015021-0Deckel für Spulenkasten1
36015022-0Signalfenster1
37015030-0Klemmsockel mit Flachregler1
38015620-0Spulenkasten kpl., mit Flachregler, Zündspule und Deckel1
39015664-0Konusschraube 3,5x44 für Deckelbefestigung2
40015677-0Dichtung zu Bild 361
41015700-0Zündschlüssel1
42015848-0Verbindungskabel von Zündspule zum Spulenkastengehäuse ca. 20 mm lang1
43015855-0Druckfeder zur Röhrenlampe1
44016167-0Klemmsockel mit Schaltwalzengehäuse kpl.1
45016179-0Lampenfeder zum Flachregler1
46016183-0Haltepratze für Zündspule1
47070007-0Kabelhülse W.E.A. 52/IV1
  Handabblendschalter u. elektrische Ausrüstung siehe Tafel 22


Tafel 22
Gruppe E: Elektrische Ausrüstung

a) Handabblendschalter

nächster Punkt ; Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.


Handabblendschalter


485962Gewindestift mit Spitze M 3x3 Din 553 für hupen-Klemmanschluß und Achssicherung2
4919425Linsenschraube 4x5 Din 86 zu Bild 512
5020538Gewindestift mit Kegelansatz M 3x3 Din 551 für Abblendkabel2
51013050-1Handabblendschalter1
52013052-1Kappe für Abblendschalter mit Hupenknopf1
53013064-1Abblendschalter ohne Kappe1
54013258-0Gummimuffe1
-013501-0Isolierunterlage zu Bild 53, ohne Abbildung1


Elektrische Ausrüstung


5501-830.08-0Schlußlichtlampe, Torpedoform ohne Glühbirne, mit Gummiunterlage1
5601-830.11-0Signalhorn 6,8 m. Federblattaufhängung1
 01-830.39-0Distanzhülse zum Signalhorn, ohne Abbildung1
5709259Kugellampe 6 V 1,5 W Din 72601 Osram Nr. 3795 BA 9 s1
5809294Oberteil schwarz, einzeln für Bild 551
5909296Gummiunterlage einzeln für Bild 551
-09297Gummitülle für Schlußlampe f. seitlichen Kabelanschluß, ohne Abbildung1
-143962-0Abblendkappe für Schlußlampe, ohne Abb.1
- Sechskantschraube für Signalhorn M 8x25, ohne Abbildung1
- Federring B 8 Din 127 für Bild 56, ohne Abb.1
- Mutter M 8 Din 934 für Bild 56, ohne Abb.1
6001-830.34-0Batterieunterlage (Gummi)1
  Batterie und Spulenkasten siehe Tafeln 20/21

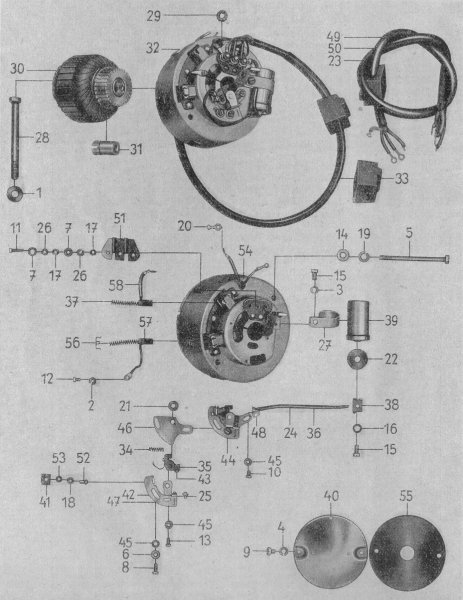

Tafel 23
Gruppe E: Elektrische Ausrüstung

a) Lichtmaschine

nächster Punkt ; Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.


Lichtmaschine 6 Volt


1 Wellenf. für Spannring zu Bild 28 7,5 Din 1271
220476Federring 3,3 Din 127 zu Bild 122
320488Federring 4,3 Din 127 zu Bild 152
420488Federring 4,3 Din 127 zu Bild 92
520521Zylinderschraube BM 5x65 Din 84 zur Befestigung der Haltekappe2
620522Unterlegscheibe 3,2 Din 134, schwarz, zu Bild 8 und 102
720522Unterlegscheibe 3,2 Din 134 zu Bild 116
820523Zylinderschraube AM 3x8 Din 84, schwarz, zu Bild 441
9 Linsenschraube AM 4x6 Din 85, Kopf pol., zu Bild 402
1020532Zylinderschraube AM 3x3,5 Din 84, schwarz, zu Bild 471
1120534Zylinderschraube AM 3x12 Din 84, schwarz, zur Klemme3
1220535Zylinderschraube AM 3x6 Din 84, für Masse2
1320535Zylinderschraube AM 3x6 Din 84, zur Unterbrecherplatte1
1436256Unterlegscheibe 5,3 Din 134 zu Bild 52
15118391Zylinderschraube AM 4x8 Din 84, schwarz, zu Bild 27 und 392
16160792Zahnscheibe innen M 4 AN 954, zu Bild 152
1702657Mutter M 3 Din 934, zu Bild 116
1804046Beilegscheibe 3,2 Din 433, zu Bild 422
1904697Federring 5,3 Din 127 verkadm., zu Bild 52
2004759Kabelschuh2
2104859Isolierscheibe 9x4,7x0,5 auf Lagerbolzen1
2205066Isolierscheibe 20x6,5x0,5 zu Bild 391
2305067Saludraschlauch 7x9 mmlfd.
2405086Isolierschlauch rot 2,5x1,5 für Kabellfd.
25010260-0Kontaktniete zu Bild 421
26010830-0Federring 3,2x6x0,5 zu Bild 56
27013142-0Schelle für Kondensatorbefestigung1
28 Befestigungsschraube für Lichtmaschine1
  Schraube M 7x75 Din 931 verwenden
  Lichtmaschine 6 Volt siehe Tafel 24


Tafel 24
Gruppe E: Elektrische Ausrüstung

a) Lichtmaschine

nächster Punkt ; Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.


Lichtmaschine 6 Volt


29013258-0Gummimuffe in Kappe1
30013523-0Anker1
31013525-0Nocken1
32013537-0Haltekappe kpl., mit Kabel und Unterbrecher1
33013632-0Gummimuffe1
34013806-0Druckfeder zu Bild 351
35013810-0Unterbrecherhebel mit Kontaktniete1
36013815-0Kabel komplett, mit Kabelschuhen1
37013851-0Druckfeder für Kohlen2
38013855-0Kabelschuh zu Bild 361
39013859-0Kondensator1
-013930-1Lichtmaschine komplett, 6 Volt, ohne Abb.1
40013935-1Unterbrecherdeckel1
41014023-0Isolierplättchen zu Bild 422
42015298-0Kontaktwinkel kompl., mit Kondensatorkabel1
43015585-0Konaktniete zu Bild 351
44015590-0Unterbrecher komplett1
45015596-0Spannring 3,5 zu Bild 13, 8, 103
46015600-0Unterbrecherplatte mit Lagerbolzen1
47015601-0Kontaktwinkel nackt1
48015613-0Kabelschuh zu Bild 361
49015640-0Maschinenkabel komplett, mit Gummimuffe1
50015641-0Maschinenkabel nackt1
51015647-0Isolation für Klemme1
52015653-0Nietbolzen zu Bild 421
53015958-0Isolierbüchse zu Bild 421
54016502-1Haltekappe mit Bürstenhalter u. Filzwischer1
55016602-0Spritzscheibe1
56016673-0Federdeckel für Kohlen2
57016674-0Minuskohle mit Feder1
58016675-0Pluskohle mit Feder1
  Lichtmaschine 6 Volt siehe Tafel 23


Tafel 25
Gruppe E: Elektrische Ausrüstung

a) Scheinwerfer, Anschlußkabel, b) Tachometer

nächster Punkt ; Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.


Scheinwerfer


101-830.03-0Scheinwerfer kpl., m. Kabel u. Abblendschalter und Tachometer komplett1
201-1000Scheinwerferkörper nackt, schwarz1
301-1001Reflektor nackt1
401-1002Glasscheibe gewölbt, geriffelt 135 mm ø1
501-1003Einfassungsring blank1
601-1004Befestigungsschraube zu Bild 51
701-1005Haltefeder zu Bild 61
801-1006Biluxlampe 6 V 35 W Doli1
901-1007Standlichtlampe 6 V 1,5 W1
1001-1008Madenschräubchen zum Schaltbock4
11 Sechskantschraube M 8x25 Din 933 zu Bild 22
12 Federring zu Bild 11, M 8,5 Din 1272
1301-1009Gummitülle im Scheinwerfergehäuse1
1401-1010Schaltbrett1
1501-1011Sprengfeder für Glasscheibe, 1 Satz = 4 Stück4
1601-1012Dichtung (Papier) zu Bild 31


Tachometer


1701-830.18-0Antriebswelle für Tachometer, 530 lang1
1801-830.19-0Abdichtmuffe für Tacho-Antriebswelle1
1901-830.103-0Tachometeruhr kpl., 60/100 Din 755211
 01-830.41-0Halter für Tachometerwelle, ohne Abbildung1


Anschlußkabel


 01-830.05-0Abblendkabel, ohne Abbildung1
 01-830.06-0Standlichtkabel, ohne Abbildung1
 01-830.42-0Schlußlichtkabel, ohne Abbildung1
 01-830.12-0Signalhornkabel, ohne Abbildung1
 01-830.13-0Zuführungskabel, ohne Abbildung1
 01-1013Scheinwerfer mit verchromtem Rand, Glasscheibe und Schaltbrett, jedoch ohne Kabel, ohne Abblendschalter und Tachometer

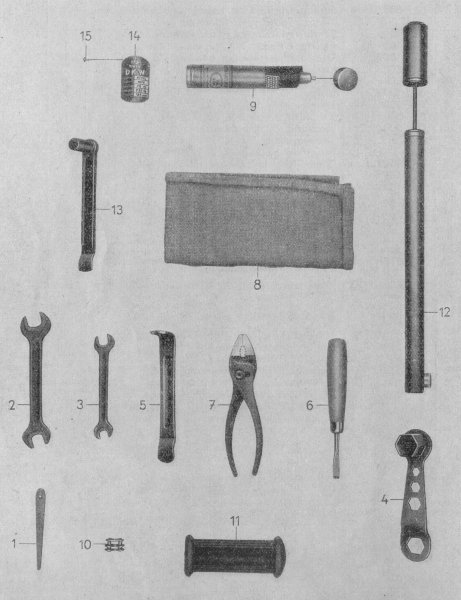

Tafel 26
Gruppe W: Werkzeug

a) Werkzeug und Zubehör

nächster Punkt ; Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.


Werkzeug und Zubehör


14-00.35-04Einstellehre 0,41
24-00.103-0Mutterschlüssel 14 und 17 SW Din E 8951
34-00.104-0Mutterschlüssel 10 und 11 SW1
44-00.42-04Zündkerzen und Achsschlüssel1
54-00.11-04Reifenmontierhebel1
64-00.12-04Schraubenzieher1
74-00.105-04Kombinationszange 160 Din 52441
84-00.101-0Putztuch 45x451
94-00.102-0Kleine Büchse Reifenreparatur1
100397aSteckglied für Kette1
1101-829.12-0Fußrastengummi2
124-00.106-0Luftpumpe Din 76006 F 71
  bei Neuausführung Din B 76006 F1
134-00.43-04Zylinderkopfschlüssel1
1401-821.60-0Typenschild - ab Fahrgestell 753001 01-821.60-11
15 Kerbnagel 2,6x4 Din 14762
-4-00.107-0Kleinkerze ohne Abbildung1
-4-00.108-0Mutterschlüssel 9 und 10 SW1
-01-830.29-0Bowdenband LM XI 33017
-01-830.30-0Bowdenband LM XI 34016


Tafel 27
Sonderausführung:

Handschaltung für Beinbeschädigte

Index



Nr.		Ersatzteil-Nr.BezeichnungAnzahl
je
Gruppe		Bemerk.


Handschaltung


-01-830.49-0Handschaltung vollst. für Beinbeschädigte1
101-830.50-0Handhebelhalter am Rahmen1
201-830.53-0Klemmschelle1
301-830.54-0Handhebel mit Welle vollständig1
401-830.57-0Schaltkugel1
501-830.58-0Nietscheibe zur Schaltkugel1
601-830.59-0Schaltstange1
701-830.60-0Klemmhebel2
801-830.61-0Gabelkopf nach Din 717522
901-830.62-0Bolzen nach Din 14342
10M 8x25 Din 931Sechskantschraube2
11B 8 Din 127Federring2
12M 6x15 Din 933Sechskantschraube2
131,5x10 Din 94Splint2
14M 6 Din 439Sechskantmutter4


Kniekissen


1501-827.82-0Befestigungsblech für Kniekissen2
1601-827.83-0Kniekissen2
17M 5 Din 562
oder
AM 5 Din 439		Sechskantmutter4
  (Kniekissen nur für Tank mit aufgeschweißten Haltern)


Sonderwerkzeuge für Kundendienst


184-00.52-04Hakenschlüssel für Führungsbüchse1
194-00.53-04Hakenschlüssel für Schutzhülse1
