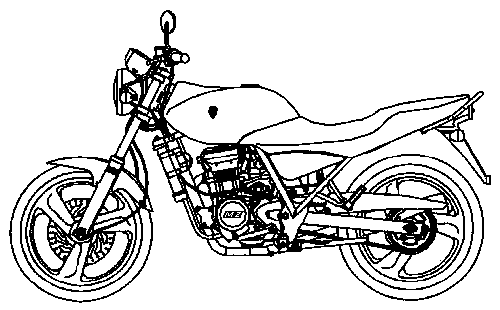

MZ RT 125

ERSATZTEILLISTE

SPARE PARTS LIST

Inhaltsverzeichnis

Index

1.	Hinweise zur Ersatzteilbestellung
2.	How to order spare parts
F01	Rahmen
	FRAME
F02	Fußrasten, Seitenständer
	FOOTREST, SIDESTAND
F03	Teleskopgabel
	FRONT FORK
F04	Gabelbrillen, Ösen
	FORK BRIDGES AND GUIDES
F05	Lenker
	HANDLEBAR

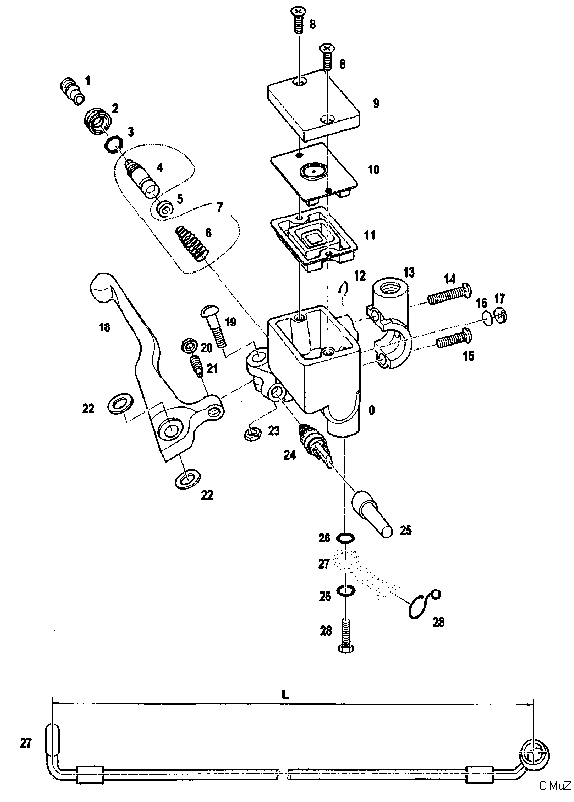

F06	Hauptbremszylinder vorn
	FRONT MASTER CYLINDER

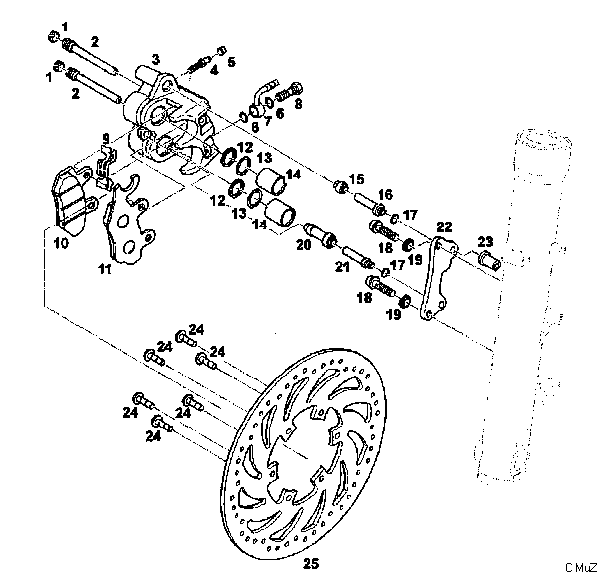

F07	Bremssattel vorn
	FRONT BRAKE

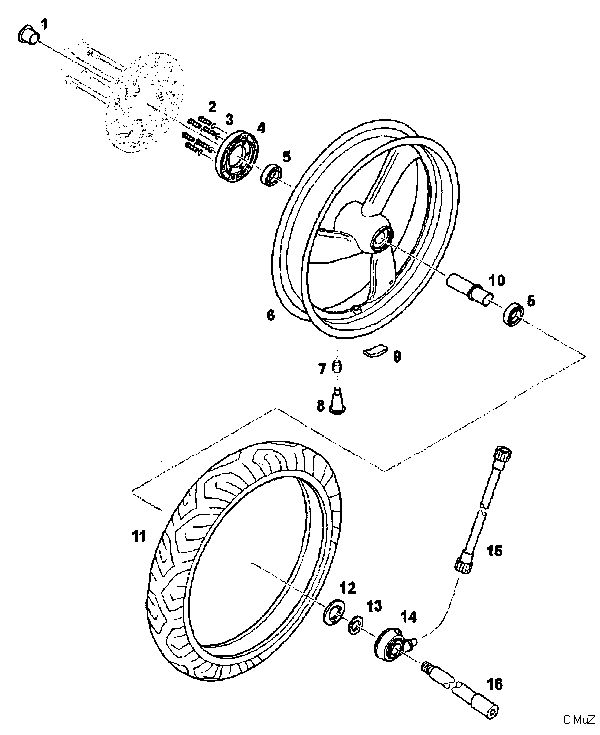

F08	Vorderrad
	FRONT WHEEL

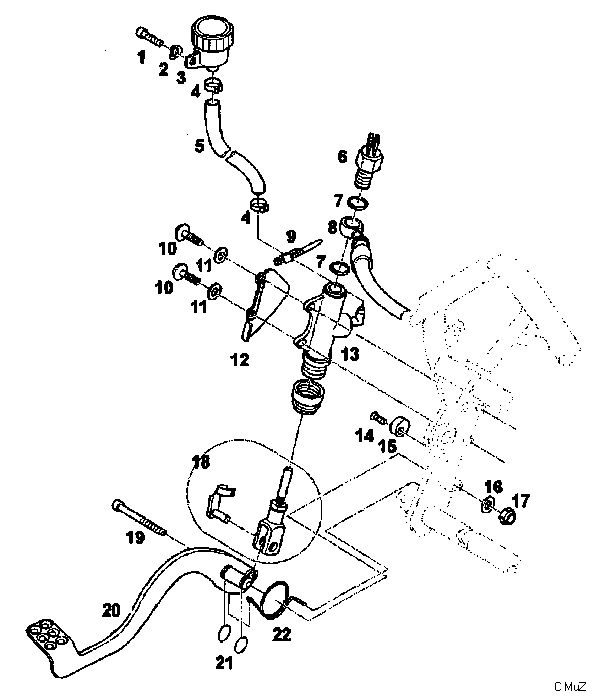

F09	Fußbremsbetätigung
	FOOT BRAKE

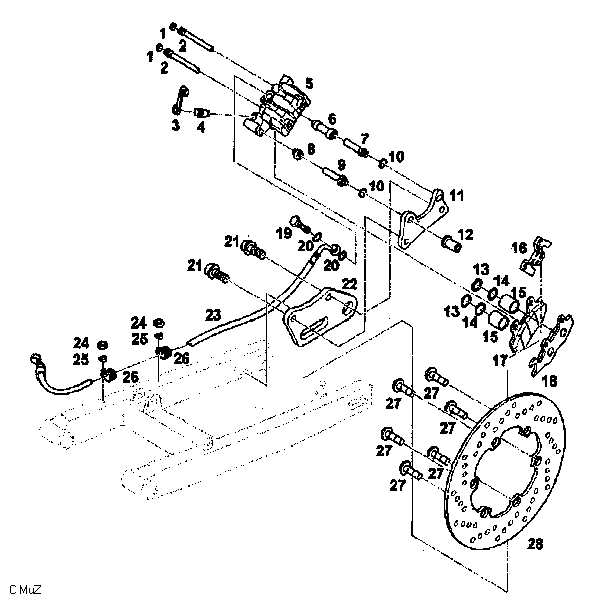

F10	Bremssattel hinten
	REAR BRAKE CALIPER

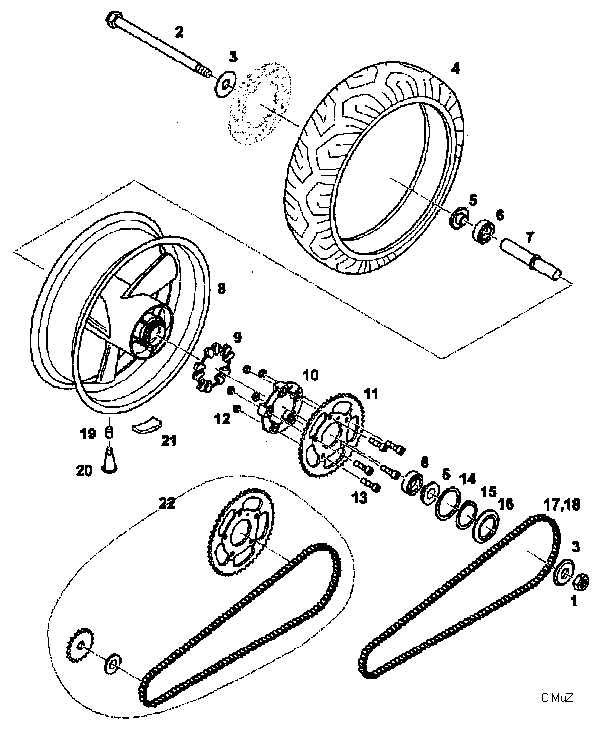

F11	Hinterrad
	REAR WHEEL

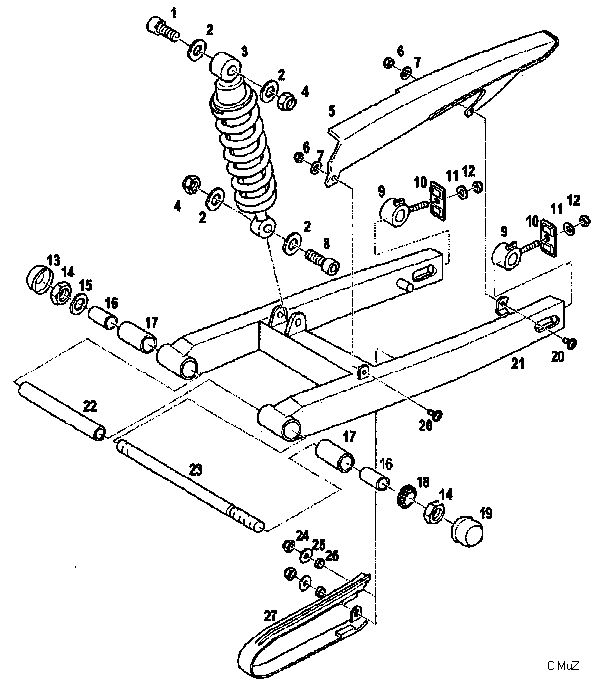

F12	Hinterradfederung
	REAR SUSPENSION

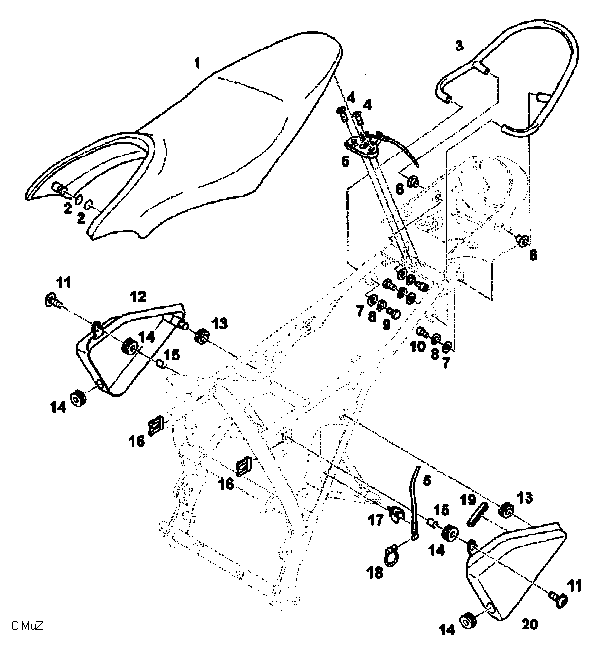

F13	Sitzbank, Seitenverkleidung
	DOUBLE SEAT, SIDE PANELS(?)

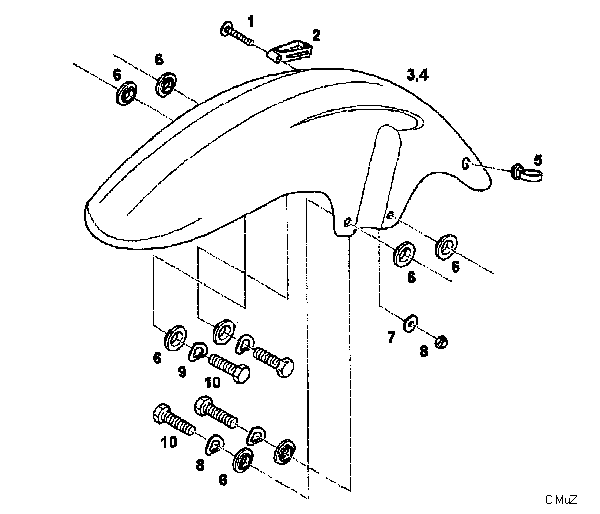

F14	Vorderradkotflügel
	FRONT MUDGUARD

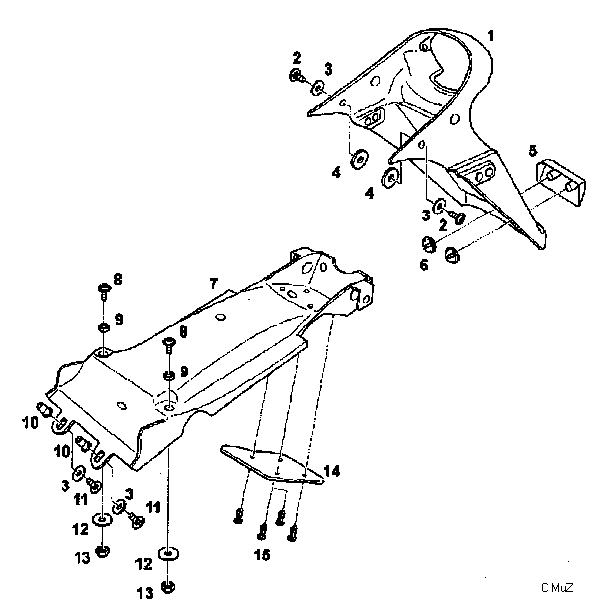

F15	Hinterradkotflügel
	REAR MUDGUARD

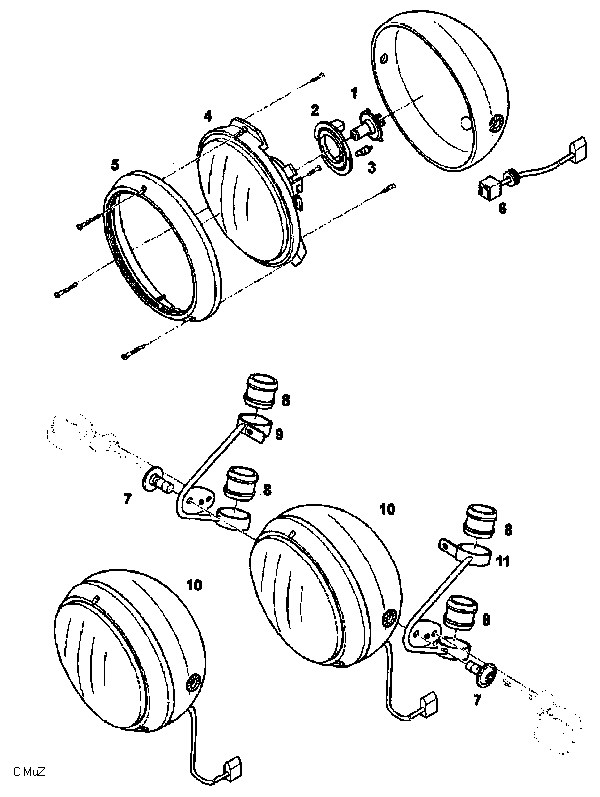

F16	Scheinwerfer
	HEADLAMP

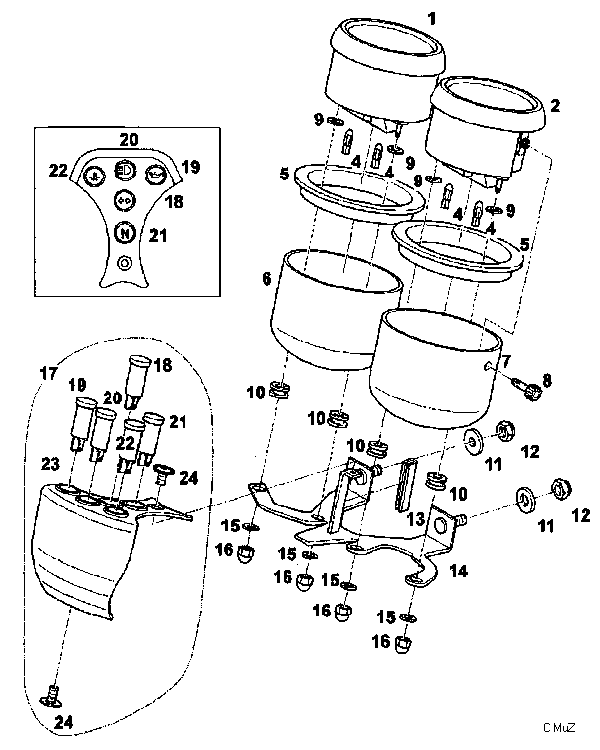

F17	Instrumente, Kontrolleuchten
	METERS, PILOT LAMPS

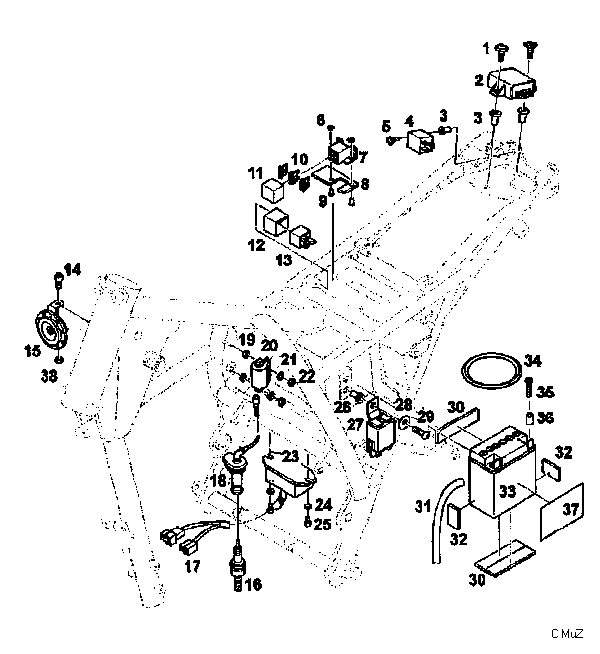

F18	Innere Elektrik
	INNER ELECTRIC

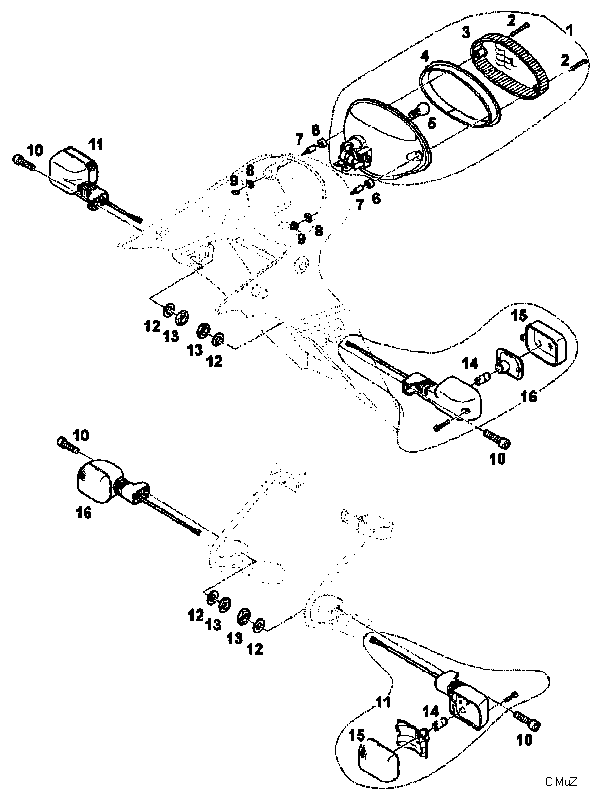

F19	Blinkleuchten, Rücklicht
	INDICATORS, TAILLIGHT

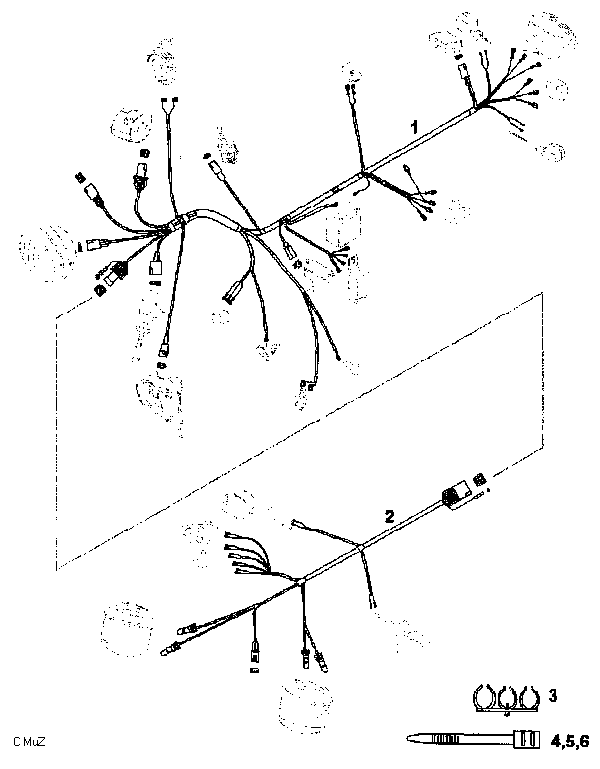

F20	Kabel, Kabelzubhör
	CABLE, CABLE ACCESSORIES

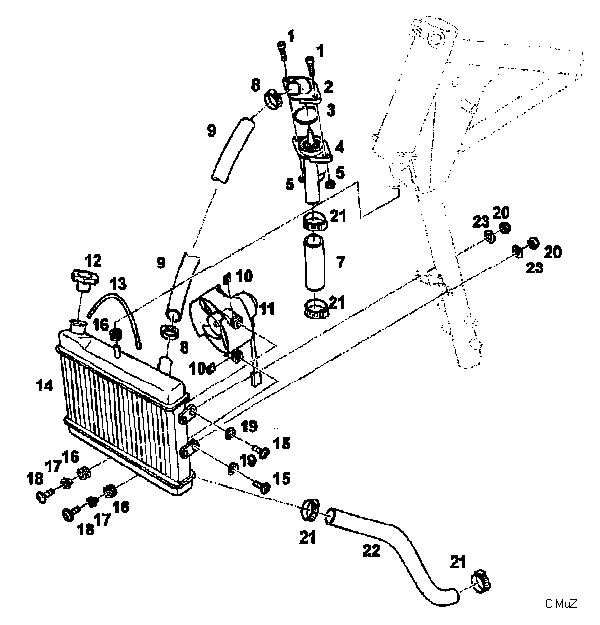

F21	Kühlsystem
	COOLING SYSTEM

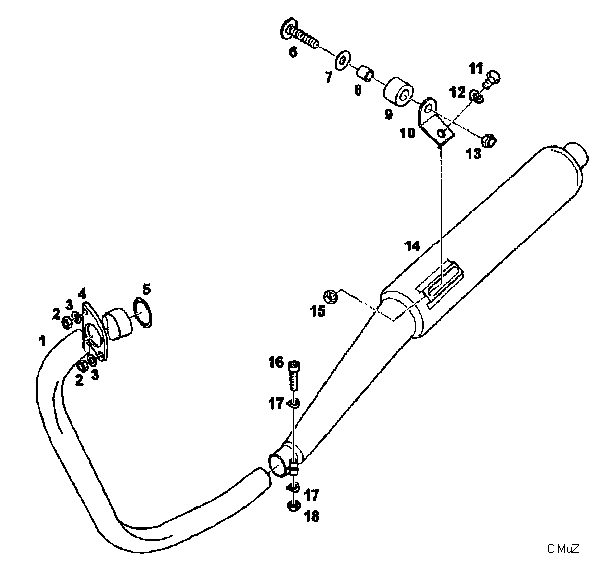

F22	Auspuffanlage
	SILENCER

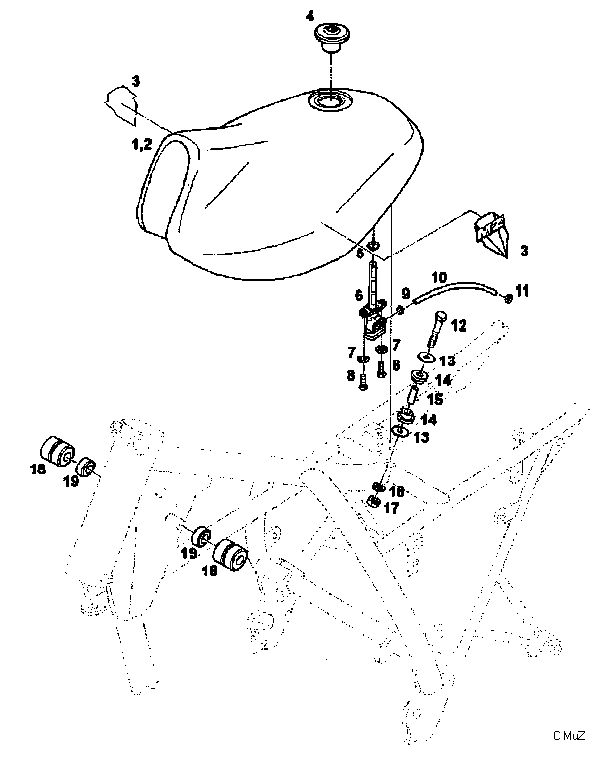

F23	Tank
	FUEL TANK

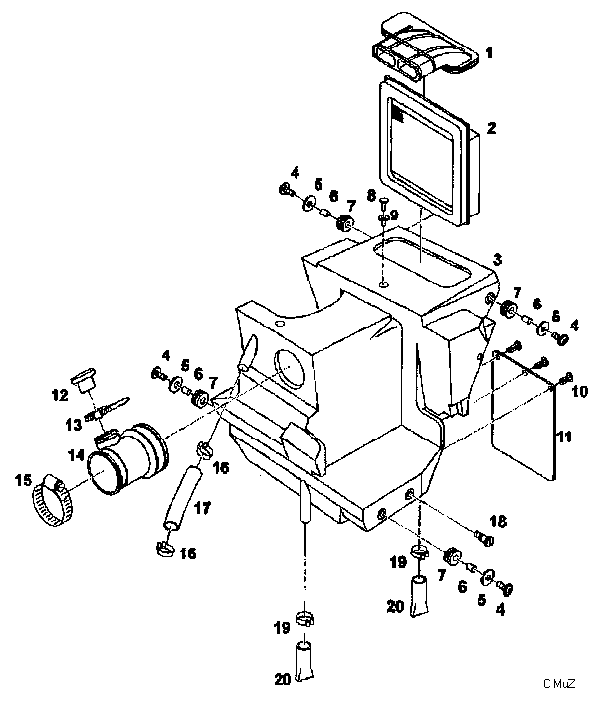

F24	Ansaugsystem
	AIR BOX SYSTEM

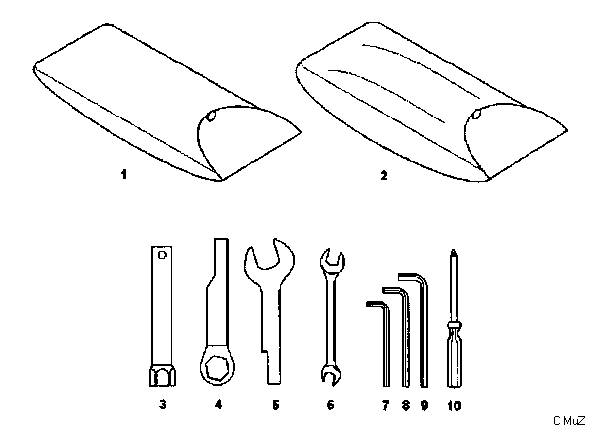

F25	Werkzeug
	TOOLS

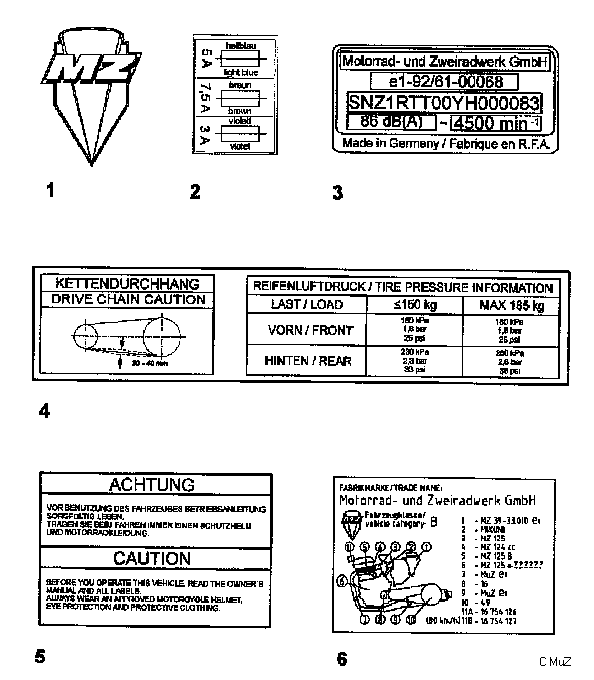

F26	Klebefolien
	STICKERS
F27	Zubehör
	ACCESSORY

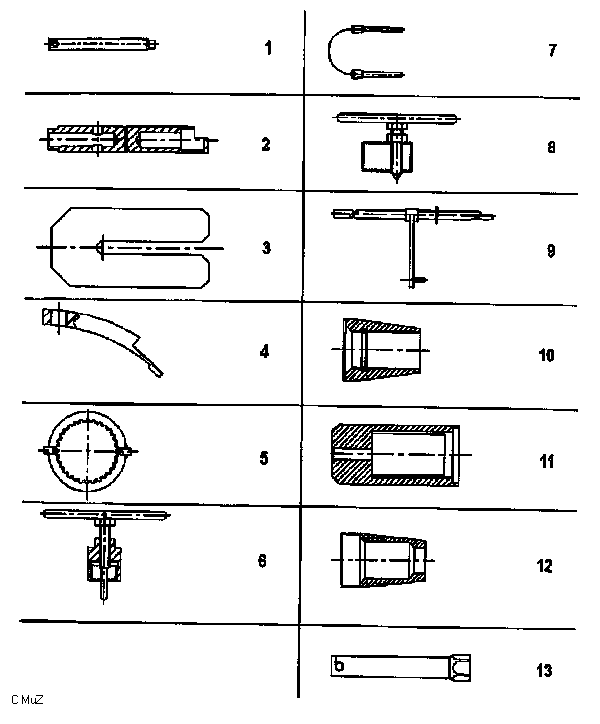

F28	Spezialwerkzeug
	SPECIAL TOOLS

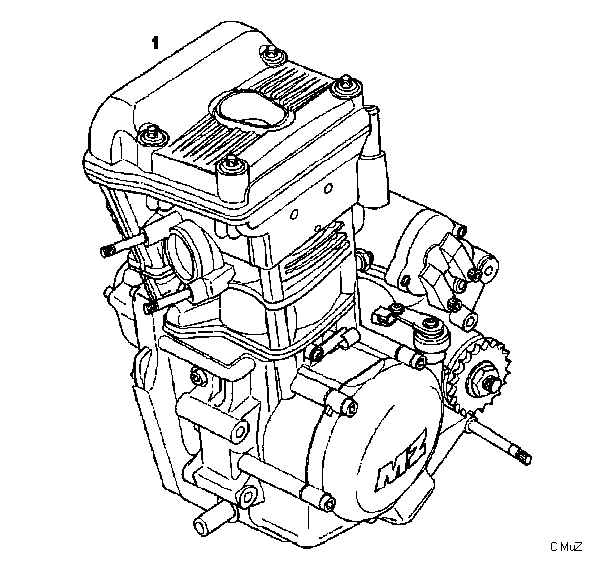

ME	Ersatzmotor
	ENGINE MZ 125, SPARE PART

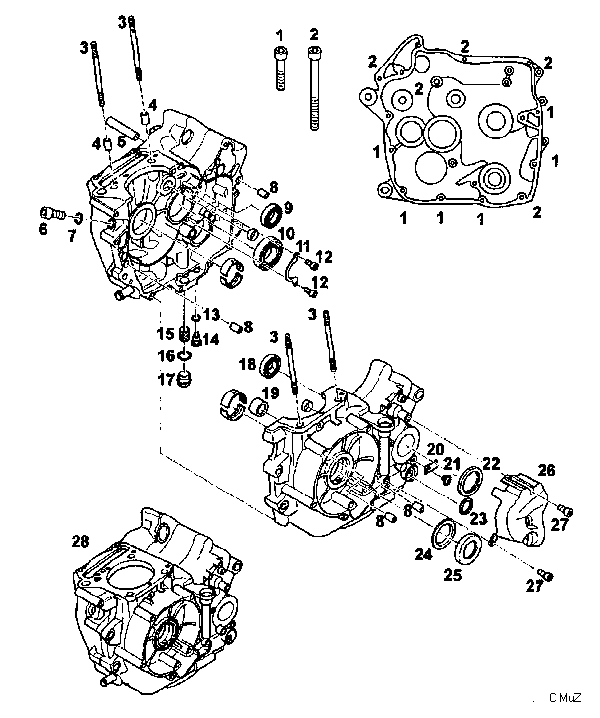

M01	Kurbelgehäuse
	CRANK CASE

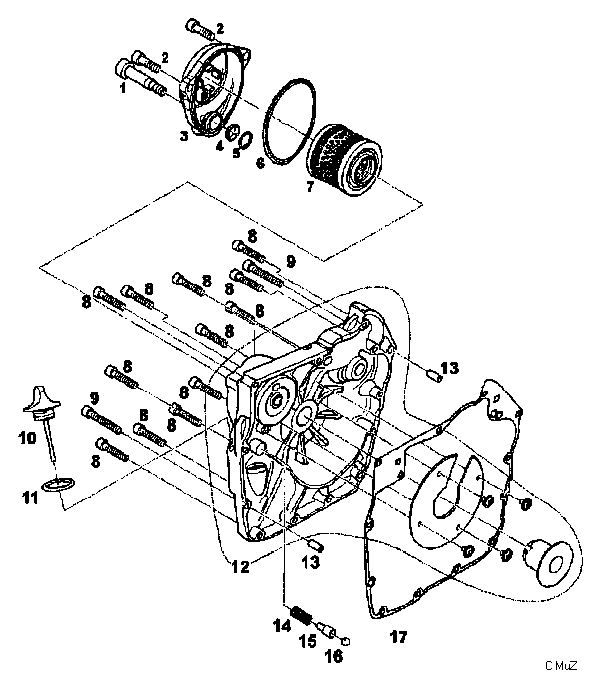

M02	Kurbelgehäusedeckel
	CRANK CASE COVER

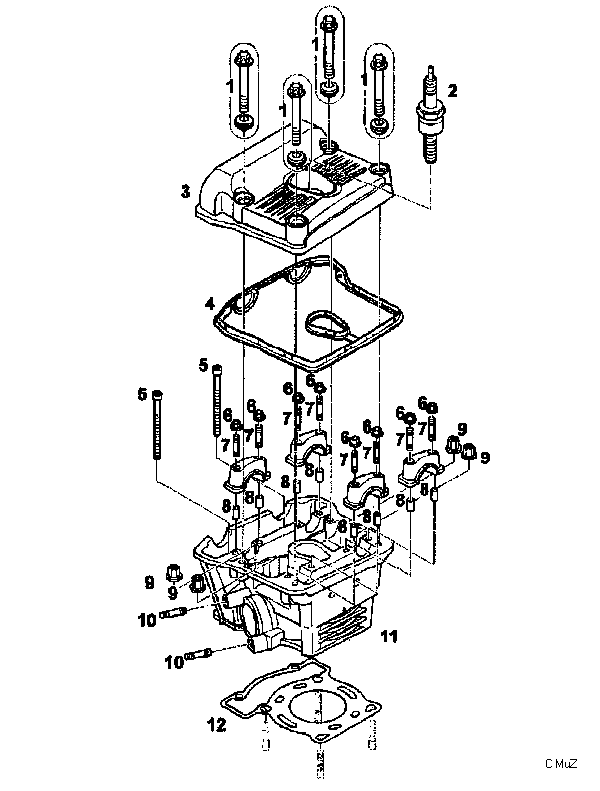

M03	Zylinderkopf
	CYLINDERHEAD
M04	Ventile
	Valves

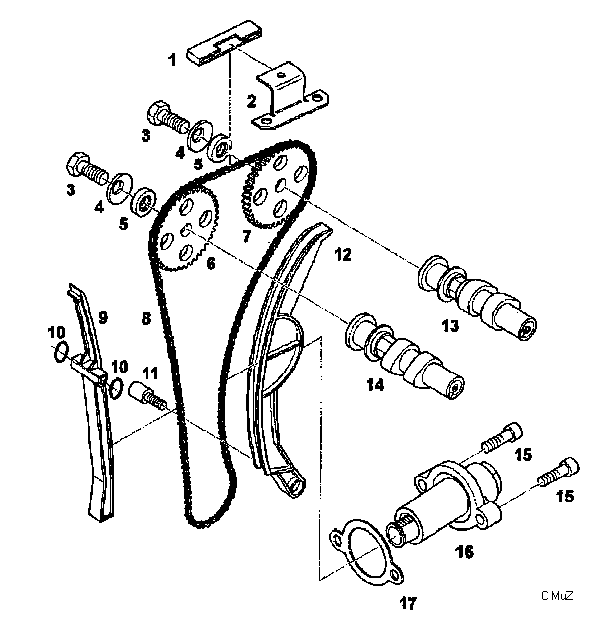

M05	Ventiltrieb
	CAMSHAFT
M06	Kurbelwelle
	CRANKSHAFT

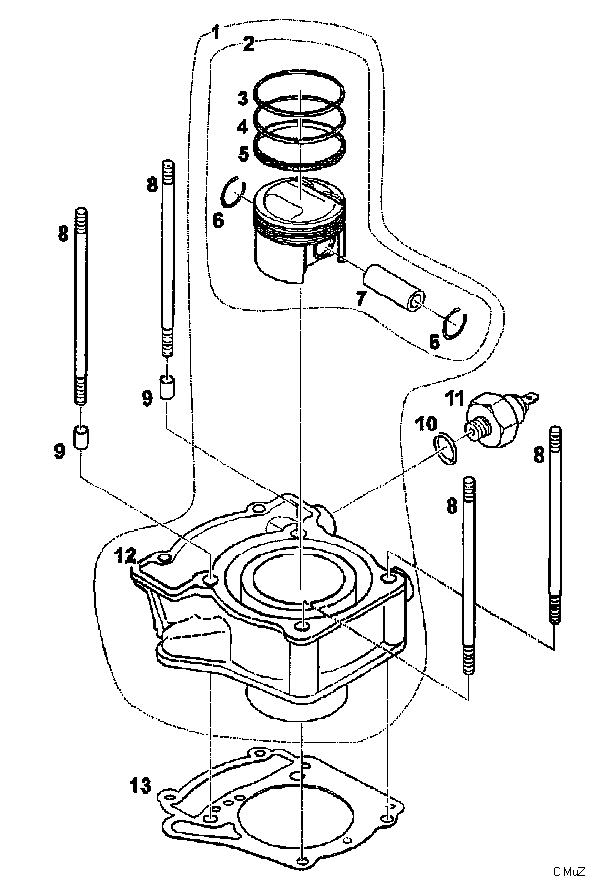

M07	Zylinder
	CYLINDER

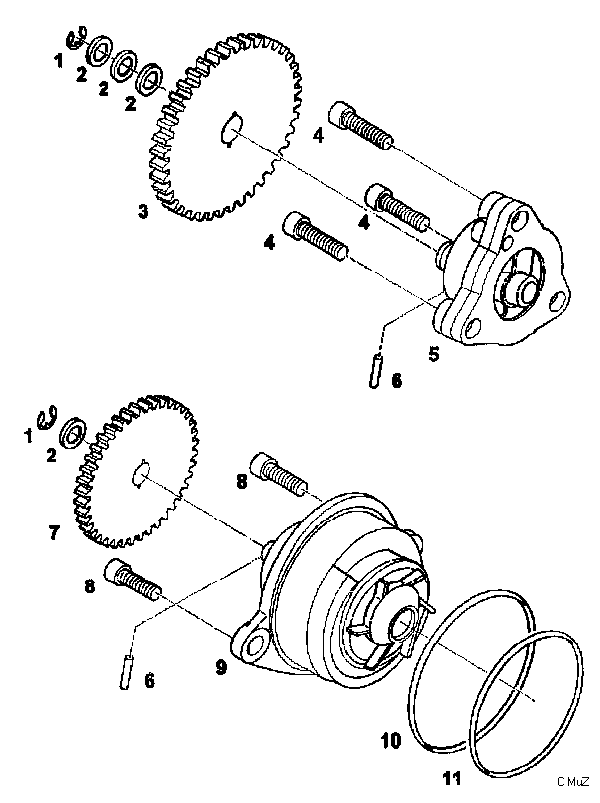

M08	Pumpen
	PUMPS

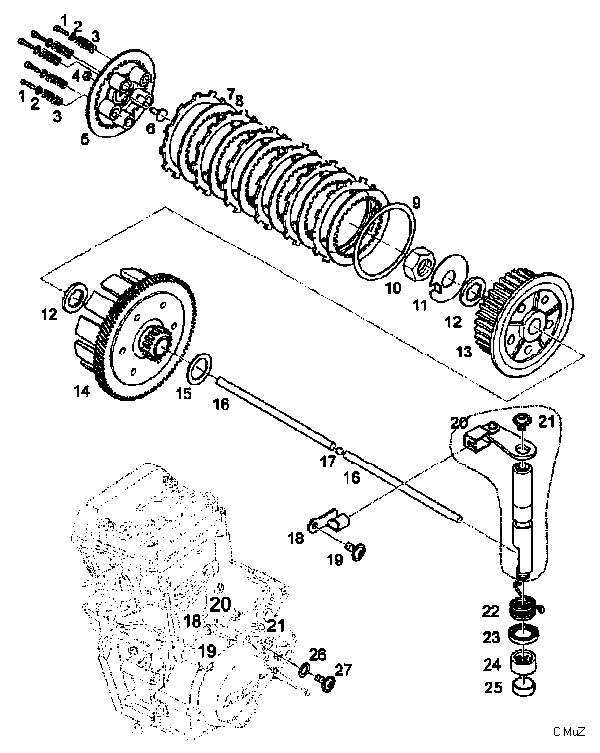

M09	Kupplung
	CLUTCH

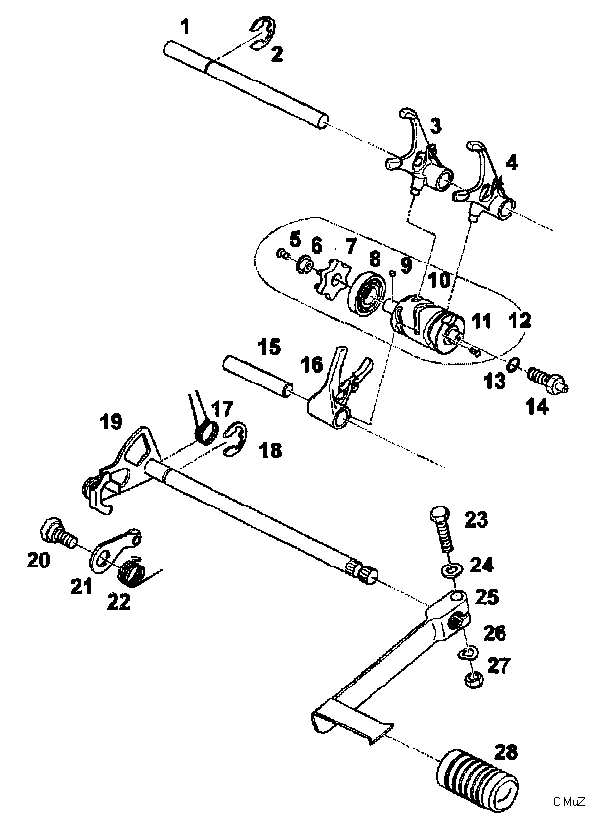

M10	Schaltbetätigung
	GEARCHANGE ASSY.

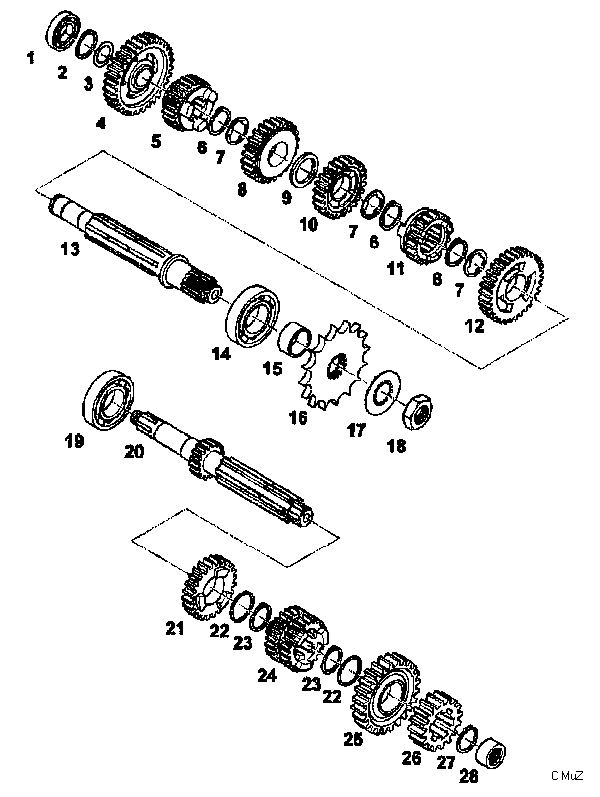

M11	Getriebe
	GEARBOX

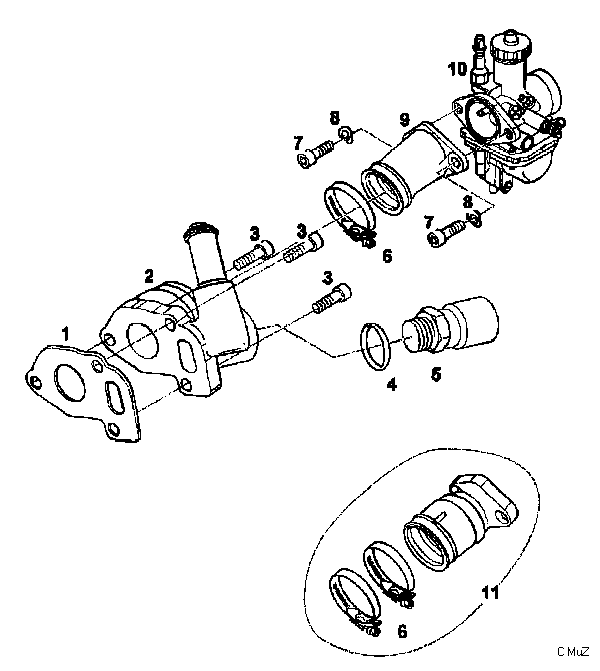

M12	Vergaser
	CARBURETOR

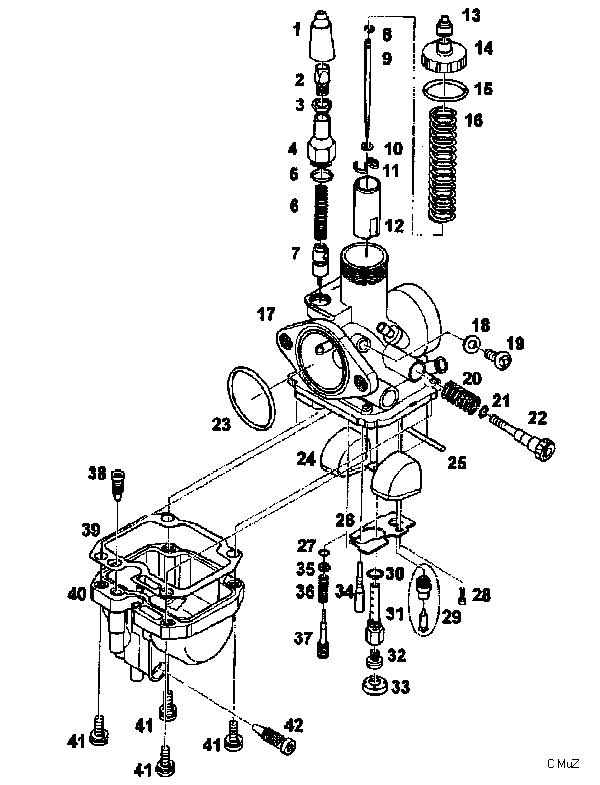

M13	Vergaser, Ersatzteile
	CARBURETOR, SPARE PARTS

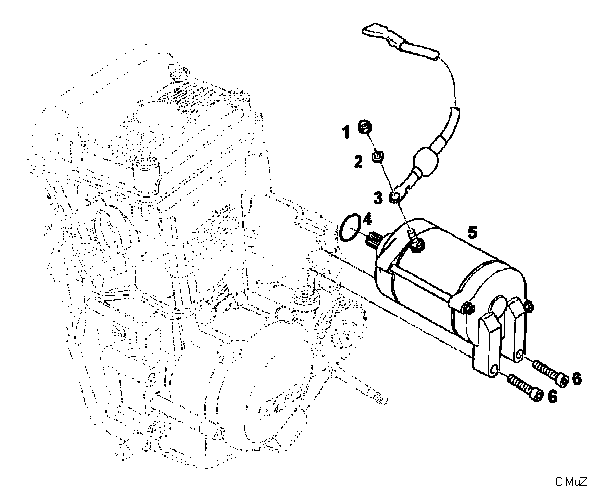

M14	Anlasser
	STARTER MOTOR

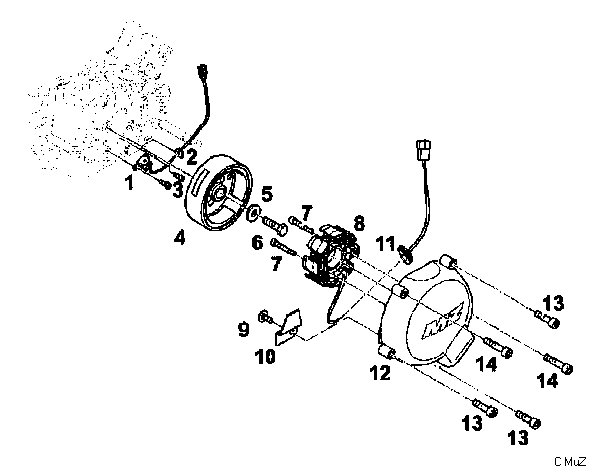

M15	Lichtmaschine
	GENERATOR

1. Hinweise zur Ersatzteilbestellung

nächster Abschnitt ; Index

Bestellungen und Zuschriften, welche Ersatzteile für die MZ RT 125 betreffen, sind von Bestellern aus Deutschland an die

Motorrad- und Zweiradwerk GmbH
Vertrieb
Postfach 1170
09401 Zschopau - Hohndorf

zu richten.

Lieferung von Ersatzrahmen-Vorderteilen:

Wir liefern Ersatzrahmen mit EINGSCHLAGENER FAHRZEUGIDENTNUMMER UND AUFGEKLEBTEM TYPSCHILD. Der Ersatzrahmen ist mit Lenkungslagern ausgerüstet.

Bei der Bestellung eines Ersatzrahmens ist deshalb die VOLLSTÄNDIGE FAHRZEUGIDENTNUMMER anzugeben. Der Ersatzrahmen wird geliefert, NACHDEM der alte Rahmen oder das aus dem Rahmen herausgeschnittene Steuerrohr mit der dort eingeschlagenen Fahrzeugidentnummer bei uns eingegangen ist.

Bestellungen werden nur in schriftlicher Form bzw. als Fax, vorzugsweise auf den von MZ unter der Bestellnummer 8080057000 zu Verfügung gestellten Bestellformularen, entgegengenommen und haben nachstehende Angaben zu enthalten:

Anschrift des Bestellers
Kunden-Nummer
Bezeichnung der Teile mit Teile-Nummer
Fahrzeug-Identifikationsnummer

Achtung!

Nur vollständig ausgefüllte Bestellformulare können schnell und korrekt bearbeitet werden. Unvollständig ausgefüllte Bestellungen kosten Zeit und Geld und verhindern die schnelle Abwicklung anderer Aufträge, treffen also alle Händler.

Bei farbigen Ersatzteilen ist der MZ-Farbcode bereits in den letzten drei Stellen der Teilnummer enthalten. Die Farbcodes finden Sie auf den jeweiligen Ersatzteiltafeln.

Beanstandungen an Ersatzteillieferungen, wie Fehlmengen, Beschädigungen oder Falschlieferungen müssen unverzüglich nach Anlieferung, spätestens zum nächsten Werktag, schriftlich bei uns eingereicht werden. Dabei geben Sie bitte an:

Lieferschein-Nummer
Rechnungs-Nummer (wenn schon vorliegend)

Bei Selbstabholung müssen Fehlmengen sofort beim Lagerpersonal reklamiert werden. Ausländische Abnehmer können Beanstandungen entsprechend internationaler oder gesonderter Vereinbarungen geltend machen.

Schriftwechsel ist getrennt von den Ersatzteilbestellungen an uns zu richten. Geben Sie dabei bitte die Rechnungs- und Lieferschein-Nummer an.

Beachten Sie die Änderungen unseres Informationsdienstes! Bei Nichtbeachtung trägt der Besteller die Folgen!

Für die Ersatzteillieferung unserer Kunden im Ausland ist der Generalvertreter für MZ im jeweiligen Land zuständig.

Eingesandte Musterteile mit genauer Kennzeichnung werden nur auf ausdrücklichen Wunsch zurückgeschickt

Für Ersatzteilaufträge sind die einschlägigen Bestimmungen und Vereinbarungen verbindlich. Ersatzteilsendungen erfolgen zu Lasten und auf Risiko des Bestellers!

Fernmeldeverbindungen mit der Motorrad- und Zweiradwerk GmbH:

	Inlandskunden:	Auslandskunden:
Telefon:	03725/49110	+49/3725/49130
Fax:	03725/49118	+49/3725/49118

Bitte beachten!

Diese Ersatzteilliste wurde im Technischen Kundendienst der Motorrad- und Zweiradwerk GmbH Zschopau erstellt.

Änderungen in Konstruktion und Ausstattung der MZ RT 125-Ersatzteile sind im Interesse der technischen Weiterentwicklung vorbehalten.

Beachten Sie bitte, daß die Abbildungen keine Montageanleitung sind, sondern die Suche von Artikelnummern erleichtern! Der Zusammenbau erfolgt nach Werkstattbuch bzw. Werksschulung.

Bei Schäden, die durch Nichtbeachtung der Hinweise und Vorschriften, durch Einbau artfremder Ersatzteile oder Zubehör entstehen übernehmen wir keine Haftung! Das gilt auch für das Verwenden von MZ RT 125-Ersatzteilen in einer Art und Weise, für die diese Teile nicht konstruiert oder vorgesehen sind.

Der Inhalt der vorliegenden Ersatzteilliste entspricht dem Kenntnisstand bei Redaktionsschluß.

Motorrad- und Zweiradwerk GmbH
Redaktionsschluß 12.05.2000

2. How to order spare parts:

nächster Abschnitt ; Index

Orders and inquiries related to MZ RT 125 have to be addressed to:

Motorrad- und Zweiradwerk GmbH
Vertrieb
Postfach 1170
D-09401 Zschopau - Hohndorf

Delivery Of Spare Front Frames

We deliver front frames as spare part complitely, it means you will get spare front frames with VIN (VEHICLE IDENTIFICATION NUMBER), glued on type label, and assembled bearings.

In case of ordering a spare front frame for exchange you have to give us the complete VIN (VEHICLE IDENTIFICATION NUMBER).

We deliver the new spare front frame after getting the old front frame resp. the cutted off steering tube of this front frame with the correct VIN (VEHICLE IDENTIFICATION NUMBER).

Orders have to be made in writing and should contain the following:

Orderers address
Customers no.
Description and part no.
VIN (Vehicle Identification Number)

In case of coloured parts, the MZ code is integrate in the partnumber as the last three digits.

You cann find the shade colour codes on the page the certain spare part ist located:

Discrepancy claims concerning spare parts have to be directed to our address within 14 days after the receipt to the consignment. besides that, please refer to:

Delivery Bill no.
Invoice no. (if already in hands)

At direct purchase, we recommend to state discrepancies immediately with our store staffl. Foreign costumers may issue discrepancy reports in accordance with respectively international or special agreements. Correspondence must be made seperately from spare part orders and has state our invoice resp. delivery bill no.

Modifications made public in our Service Informationens have to be observed. In case of non-observance, the orderer has to bear the consequences.

Sent in samples with correct description will be returned on special request only.

For all spare part orders the relevant regulations and agreements will apply. All spare part orders are forwarded on orderers account and risc.

Private owners or workshops abroad have to approache the MZ representation in their country to obtain the required spare parts.

MZ telecommunication - sales department:

Phone:	+49/3725/49130
Fax:	+49/3725/49118

Please note!

Thise spare part list has been compiled by members of the after sales department Motorrad- und Zweiradwerk GmbH Zschopau. We reserve the right to deviate in design as well as equipments in order to comply with the technical progress

We do not accept claims, consequently demage or injury of persons or property caused by non-observance of our repair instructions or the use of other than original spare parts and accessories

There is also no acceptance for claims arising from the use of MZ-spare parts in such a manner for what these parts aren't designed or designated.

This spare part list contains uo-to-date information at the time of issue.

Motorrad- und Zweiradwerk GmbH
Dead line 2000-05-12

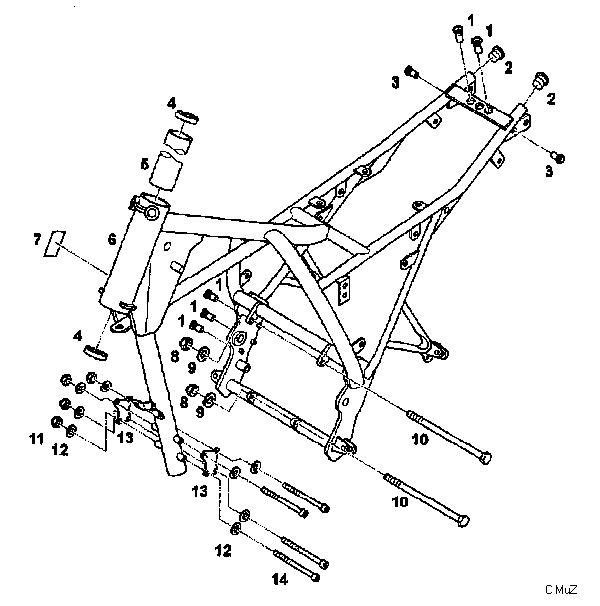

	F01	RAHMEN
		FRAME
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F01 Rahmen
		FRAME
1	9016201000	Blindnietmutter M6x19		5
		blind rivet nut M6x19
2	9635334000	Lamellenstopfen 320 GL20		2
		laminae plug 320 GL20
3	9016202000	Blindnietmutter M5x17		2
		blind rivet nut M5x17
4	9013000000	DIN 625-6205 Rillenkugellager		2
		DIN 625-6205 ball bearing
5	3421063000	Distanzrohr		1
		distance pipe
6	3921000695	Rahmen vst.		1^*
		frame
7	3920030000	EG-Typschild		1
		EG type label
8	9430373655	DIN 985-M10-8-A4R Sechskantmutter		2
		DIN 985-M10-8-A4R hexagon nut
9	9013317000	DIN 125-A10,5-140HV-ps sw Scheibe		2
		DIN 125-A10,5-140HV-ps sw washer
10	9016207655	DIN 931-M10x170-10.9-ps sw Sechskantschraube	40+5	2
		DIN 931-M10x170-10.9-ps sw hexagon screw
11	9430099655	DIN 985-M8-8-A4R Sechskantmutter		4
		DIN 985-M8-8-A4R hexagon nut
12	9444585655	DIN 125-8,4-140HV-ps sw Scheibe		8
		DIN 125-8,4-140HV-ps sw washer
13	3921090000	Motorhalteblech		2
		engine holder
14	9014422655	DIN 912-M8x80-8.8-ps sw Zylinderschraube	30+5	4
		DIN 912-M8x80-8.8-ps sw allen screw
		^* Mit Lenkungslagern, EG-Typschild und Fahrzeug-Identnummer
		^* with steering bearings, EG-type label, VIN

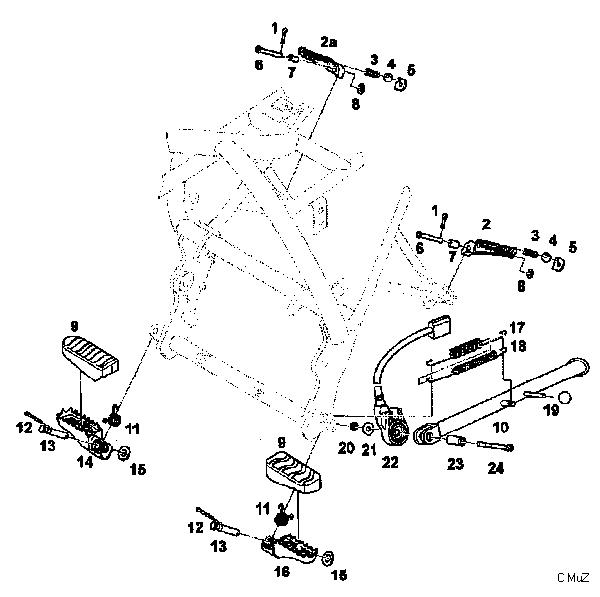

	F02	FUSSRASTEN, SEITENSTÄNDER
		FOOTRESTS, SIDE STAND
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F02 Fussraten, Seitenständer
		FOOTRESTS, SIDESTAND
1	9013464000	DIN 94-1,6x12-St-A4K Splint		2
		DIN 94-1,6x12-St-A4K splint pin
2	3931025005	Fußraste hinten links		1
		footrest, rear, left
2a	3931026005	Fußraste hinten rechts		1
		footrest, rear, right
3	9013124000	Druckfeder		2
		pressure spring
4	9400902000	TGL 15515-1/4"-70 Kugel		2
		TGL 15515-1/4"-70 ball
5	9013080000	Spezialscheibe		2
		special disk
6	9013126000	Lastösenstift		2
		clevis pin
7	9013116000	Hülse		2
		sleeve
8	9436013000	DIN 125-6,4-140HV-A4K Scheibe		2
		DIN 125-6,4-140HV-A4K washer
9	3925044000	Fußrastengummi		2
		footrest rubber
10	3921071560	Seitenständer		1
		sidestand
11	3925034000	Drehfeder		2
		spring
12	9443158000	DIN 94-3,2x25-St-A4K Splint		2
		DIN 94-3,2x25-St-A4K splint pin
13	9373712000	Bolzen		2
		bolt
14	3925043000	Fußraste vorn rechts		1
		footrest right
15	9013317000	DIN 125-A10,5-140HV-ps sw Scheibe		2
		DIN 125-A10,5-140HV-ps sw washer
16	3925042000	Fußraste vorn links		1
		footrest left
17	3021208000	Äußere Zugfeder		1
		outer return spring
18	3021196000	Innere Zugfeder		1
		inner return spring
19	3621172000	Gummikugel		1
		rubber ball
20	9430098000	DIN 985-M6-8-A4K Sechskantmutter		1
		DIN 985-M6-8-A4K hexagon nut
21	9013305000	DIN 9021-6,4-140HV-ps sw Scheibe		2
		DIN 9021-6,4-140HV-ps sw washer
22	9016066000	Seitenständerschalter		1
		switch for side stand
23	3921069000	Hülse für Seitenständer		1
		sleeve for side stand
24	9412047000	DIN 912-M6x50-8.8-A4K Zylinderschraube	10+2	1
		DIN 912-M6x50-8.8-A4K allen screw

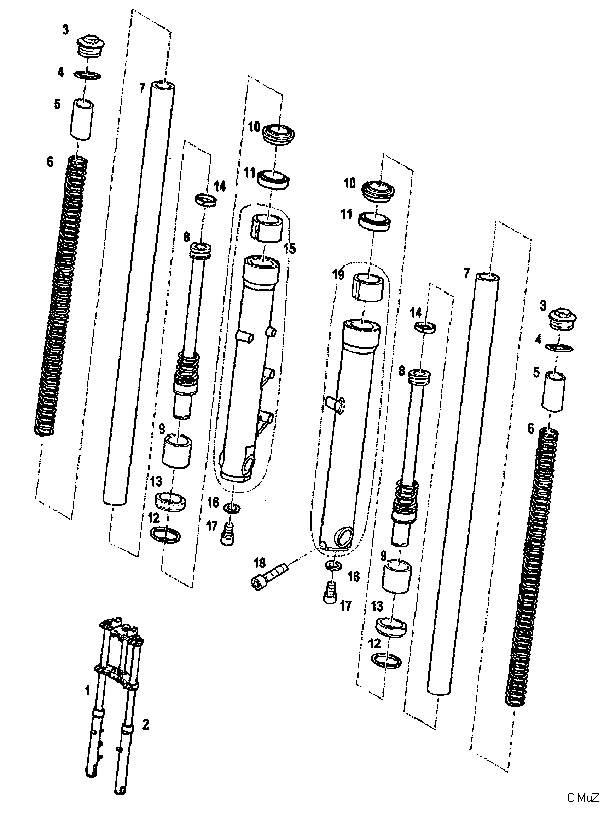

	F03	TELESKOPGABEL
		FRONT FORK
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F03 Teleskopgabel
		FRONT FORK
1	9016022000	Gabelholm rechts		1
		slider assy right
2	9016021000	Gabelholm links		1
		slider assy left
3	9016101000	Verschlußschraube	15	2
		pipe plug
4	9016102000	Dichtring		2
		sealing ring
5	9016103000	Abstandshülse		2
		spacer bush
6	9016104000	Druckfeder		2
		pressure spring
7	9016098000	Führungsrohr		2
		stanchion tube
8	9016105000	Kolbenstange		2
		damper rod
9	9016143000	Zwischenhülse		2
		spacer sleeve
10	9016100000	Staubring		2
		dust seal
11	9016099000	Dichtring		2
		sealing ring
12	9016107000	Sicherungsring		2
		retaining ring
13	9016142000	Anschlagscheibe		2
		stop washer
14	9016106000	Kolbenring		2
		bush ring
15	9016097000	Gleitrohr rechts mit Gleitbuchse		1
		slider right with sliding bush
16	9016108000	Kupferscheibe		2
		washer (Cu)
17	9016109000	DIN 912-M10x20, Zylinderschraube	25+5	2
		DIN 912-M10x20 allen screw
18	9412444000	DIN912-M8x40-8.8-A4K Schraube		1
		DIN912-M8x40-8.8-A4K allen screw
19	9016096000	Gleitrohr links mit Gleitbuchse		1
		slider left with sliding bush

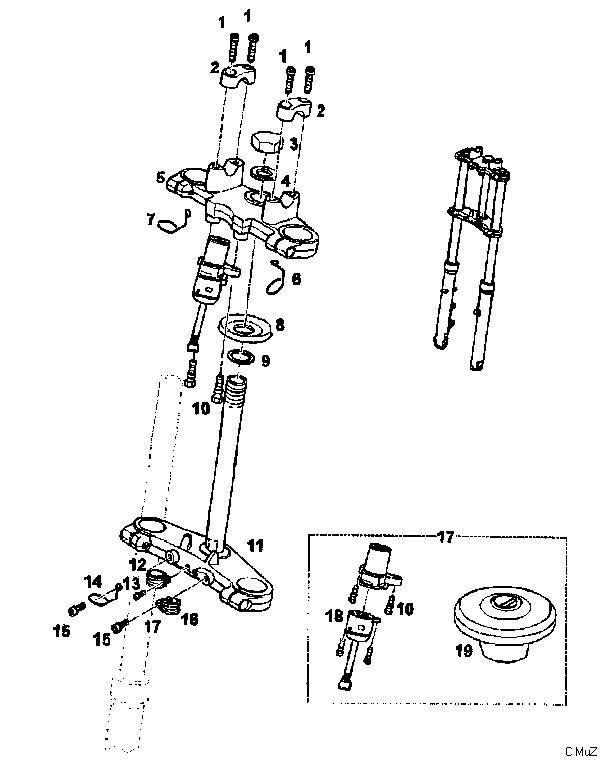

F04	GABELBRILLEN UND ÖSEN
	FORK BRIDGES AND GUIDES
	nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F04 Gabelbrillen, Ösen
		FORK BRIDGES AND GUIDES
1		siehe F05 Lenker
		see F05 handlebar
2		siehe F05 Lenker
		see F05 handlebar
3	3422117000	Mutter M24x1	80+10	1
		nut M24x1
4	3422118000	Scheibe 36x24,6x2		1
		washer 36x24,6x2
5	3922004615	Gabelbrücke oben		1
		upper fork bridge
6	3923007000	Öse, Bremsschlauch		1
		guide
7	3923009000	Öse		1
		guide
8	3422005000	Abdeckkappe		1
		cap
9	9013457000	DIN 988-25x35x0,5-A4K Paßscheibe		2
		DIN 988-25x35x0,5-A4K shim ring
10	9014306000	Abreiss-Schraube M8x18		2^*
		safety screw M8x18
11	3922008005	Gabelbrücke unten		1
		bottom fork bridge
12	9014316000	Schelle RSGU 1.13/9 W 5 (Kabelbaum)		1
		clamp RSGU 1.13/9 W 5 (cable wireness)
13	9013402000	DIN 912-M4x16-8.8-A4K Zylinderschraube		1
		DIN 912-M4x16-8.8-A4K allen screw
14	3922010000	Oese, Bremsschlauchführung		1
		guide, brake hose
15	9013360000	DIN 912-M6x12-8.8-ps-sw Zylinderschraube		2
		DIN 912-M6x12-8.8-ps-sw allen screw
16	9013140000	Schelle (Tachometerwelle)		1
		clamp (speedometer cable
17	9016118005	Schloßsatz		1
		lock set assy
18	9023005000	Zündschalter		1^*
		ignition switch
19	9016113000	Tankverschluß		1^*
		filler cap
		^* Bestandteil Schlosssatz
		^* integrated in lock set assy

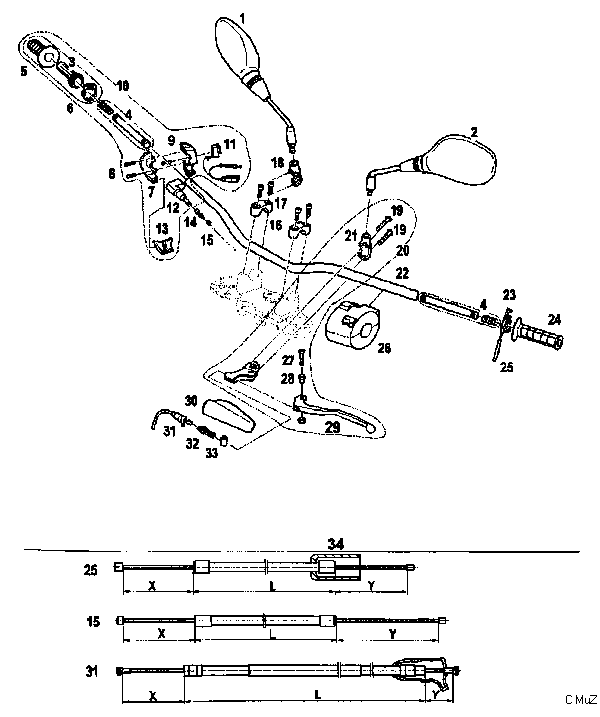

	F05	LENKER
		HANDLEBAR
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F05 Lenker
		HANDLEBAR
1	3923021000	Spiegel rechts		1
		mirror right
2	3923920000	Spiegel links		1
		mirror left
3	8050732000	Mantelrohr komplett		1
		twist grip tube complete
4	9016117000	Schwingungstilger mit Abdeckstopfen		2
		vibration absorber with cover plugs
5	9023051000	Griffgummi rechts		1
		handlebar grip right
6	8050728000	Einhängeteil, groß		1
		cable holder
7	9022173000	Schalterhinterteil		1
		rear cover for switch
8	8050737000	Innensechskantschraube		2
		allen screw
9	9022174000	Schaltervorderteil		1
		front cover for switch
10	9016018000	Gasdrehgriff kompl.		1
		twist grip assy
11	9023052000	Schalter rechts		1
		right hand side switch
12	9023053000	Gummikappe am Gasdrehgriff		1
		rubber cap for twist grip
13	8050733000	Führungsstück		1
		cable guide
14	8050724000	Stellschraube M8		1
		agjusting screw
15	3923012000	Gasseilzug		1
		throttle cable
16	9016063610	Lenkerhalter oben		2
		upper handlebar clamp
17	9013436000	DIN 912 M8x30-8.8-A4K Zylinderschraube	25+5	4
		DIN 912 M8x30-8.8-A4K allen screw
18	8050759000	Halteschale		1
		clamp
19		Teil Kupplungshenel vollst.		2
		integrated part of clutch lever assy
20	9467688000	Kupplungshebelarmatur		1
		clutch lever assy
21	8050707000	Halteschale für Kupplungsarmatur		1
		supporting shell
22	9016003000	Lenker		1
		handlebar
23	9635245000	Choke		1
		choke lever
24	9023050000	Gummigriff links		1
		handlebar grip left
25	3923013000	Starterseilzug		1
		starter cable
26	9014353000	Schalterkombination		1
		switch kombination
27	8050738000	Schlitzschraube M10x1,25-6H		1
		slotted screw M10x1,25-6H
28	8050708000	Buchse		1
		bush
29	8050705000	Kupplungshebel		1
		clutch lever
30	9636455000	Gummikappe für Kupplungsseilzug		1
		rubber cap für clutch cable
31	3923006000	Kupplungsseilzug		1
		clutch cable
32	8050720000	Stellschraube mit Mutter		1
		adjusting screw with nut
33	8050722000	Seilrolle		1
		nipple for clutch cable
34	16290170000	Gummikappe für Starterseil		1
		rubber cap for starter cable

	F06	HAUPTBREMSZYLINDER VORN
		FRONT MASTER CYLINDER
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F06 Hauptbremszylinder vorn
		FRONT MASTER CYLINDER
	9016041000	Hauptbremszyl. kpl. ohne Bremslichtschalter		1
		master cylinder compl. without brake switch
	8050751000	Dichtsatz		1
		gasket set
1	8050752000	Druckbolzen		1
		pressure bolt
2		Staubmanschette^*		1
		packing ring^*
3		Dichtmanschette^*		1
		gasket^*
4		Kolben^***		1
		piston^***
5		Dichtring^*		1
		gasket ring^*
6	8050756000	Druckfeder		1
		pressure spring
7	8050753000	Kolben mit Druckfeder		1
		piston c/w pressure spring
8	9021111000	Senkschraube M4x10		2
		countersunk screw M4x10
9	9021112000	Deckel		1
		lid
10	9021113000	Stützplatte		1
		supporting plate
11		Hermetikbalg^*		1
		diaphragm^*
12		Spange^**		1
		pin spring^**
13	8050759000	Halteschale		1
		clamp
14	9023032000	Linsenschraube M6x30	6+1	1
		button headscrew M6x30
15	8050737000	Linsenschraube M6x25	6+1	2
		button headscrew M6x25
16		O-Ring 11x2^*		1
		O-Ring 11x2^*
17	8050762000	Schauglas		1
		inspection glass
18	9023030000	Bremshebel		1
		brake lever
19	8050760000	Schlitzschraube		1
		slotted screw
20		Mutter für Stellschraube^**		1
		nut for adjusting screw^**
21	9023031000	Stellschraube		1
		adjusting screw
22		Scheibe^**		2
		washer^**
23		Mutter M6 flach^**		2
		flat nut M6^**
24	9546517000	Bremslichtschalter vorn		1
		front brake switch
25	9022176000	Schutzkappe für Bremslichtschalter		1
		cover for front brake switch
26	9013199000	Dichtring Chrom		2
		gasket disk
27	3623010000	Bremsschlauch L=1550 mm		1
		brake line L=1550mm
28	9374016000	Hohlschraube Chrom	20+2,5	1
		banjo screw
29	3923009000	Oese, Bremsschlauch		1
		brake line holder
		^* enthalten in 8050751000 Dichtungssatz
		^* enclosed in 8050751 gasket set
		^** nicht von MZ lieferbar
		^** not deliverable by MZ
		^*** nur als 8050753000 Kolben mit Druckfeder lieferbar
		^*** deliverable only as part of 8050753000

	F07	BREMSE VORN
		FRONT CALIPER
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F07 Bremse vorn
		FRONTBRAKE
	9016005000	Bremssattel komplett mit Bremsklötzen		1
		brake caliper complete with brake pads
1	9016060000	Abdeckschraube		2
		cover screw
2	9016058000	Haltebolzen		2
		fastening bolt
3		kein Ersatzteil
		no spare part
4	9016120000	Entlüftungsschraube		1
		bleeder screw
5	9016059000	Staubkappe		1
		dust cap
6	9013199000	Dichtring		2
		sealing ring
7	3923010000	Bremsschlauch vorn		1
		front brake hose
8	9013154000	Hohlschraube M10x1,25	20+5	1
		hollow screw
9	9016123000	Spannbügel		1
		clamping collar
10	9016056000	Bremsklotz innen		1
		inner brake pad
11	9016057000	Bremsklotz außen		1
		outer brake pad
12	9016050000	Dichtring innen		2
		inner sealing ring
13	9016051000	Dichtring außen		2
		outer sealing ring
14	9016119000	Kolben		2
		brake piston
15	9016121000	Dichtmanschette klein		1
		dust preventing cover, small
16	9016052000	Gleitstift		1
		sliding pin
17	9016053000	Scheibe		1
		washer
18	9014415000	DIN 912-M8x30-10.9-A4K Zylinderschraube	25+5	2
		DIN 912-M8x30-10.9-A4K allen screw
19	9016255000	Sicherungsscheibe 8x13,5 (Nordlock)		2
		lock washer 8x13,5 (Nordlock)
20	9016122000	Dichtmanschette groß		1
		dust preventing cover, big
21	9016054000	Gleitstift		1
		sliding pin
22	9016124000	Adapterplatte		1
		adapter plate
23	9016055000	Überwurfmutter		1
		union nut
24	9013206000	TN 17985-M6x16-8.8-ps si Flanschkopfschraube	10+3	6	mk
		TN 17985-M6x16-8.8-ps si button head screw			pl
25	9016019000	Bremsscheibe ø280mm		1
		brake disk ø280 mm
		mk = mikroverkapseltes Gewinde
		pl = pre-locked thread

	F08	VORDERRAD
		FRONT WHEEL
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F08 Vorderrad
		FRONT WHEEL
1	9016047000	Distanzhülse		1
		distance sleeve
2	9016225000	Linsenflanschkopfschraube M8x25-10.9-ps sw	20+5	6
		button head screw M8x25-10.9-ps sw
3	9014396000	Sicherungsscheibe VS-8 Schnorr		6
		lock washer VS-8 Schnorr
4	9016046000	Adapter		1
		adapter
5	9013188000	DIN 625-6204-2RS Rillenkugellager		2
		DIN 625-6204-2RS ball bearing
6	9016042000	Vorderrad		1
		front wheel
7		Ventilkappe, nicht einzeln lieferbar		1
		valve cap, not as single part
8	9013024000	Ventil TR 412 mit Ventilkappe		1
		valve TR 412 with valve cap
9	9467911000	Auswuchtkörper 307-2		1
		balance weight
10	9016043000	Abstandshülse		1
		distance sleeve
11	9016073000	110/70-17 54 H TL MT75 Reifen		1
		110/70-17 54 H TL MT75 tyre
12	9016044000	Mitnehmer		1
		dog
13	9016045000	Dichtring		1
		sealing ring
14	9013032000	Tacho-Antrieb 27/11		1
		speedometer drive gear 27/11
15	3934010000	Tachowelle		1
		speedometer cable
16	9016048000	Achse	60+5	1
		axle
		mk = mikroverkapseltes Gewinde
		pl = pre-locked thread

	F09	FUSSBREMSBETÄTIGUNG
		FOOT BRAKE
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F09 Fussbremsbetätigung
		FOOTBRAKE
1	9013360000	DIN 912-M6x12-8.8-ps sw Zylinderschraube		1
		DIN 912-M6x12-8.8-ps sw allen screw
2	9013073000	DIN 137-B6-FSt-ps sw Federscheibe		1
		DIN 137-B6-FSt-ps sw spring washer
3	9016111000	Vorratsbehälter		1
		store tank
4	9013438000	Schelle 11/7		2
		clamp 11/7
5	3925018005	Schlauch		1
		hose
6	9013198000	Bremslichtschalter	20+2,5	1
		brake light switch
7	9013199000	Dichtring		4
		sealing ring
8	3925005000	Bremsschlauch		1
		brake hose
10	9014379655	Linsenflanschkopfschraube M6x25-10.9-ps sw	8+1	2
		button head screw M6x25-10.9-ps sw
11	9436013655	DIN 125-A6,4-140HV-ps sw Scheibe		2
		DIN 125-A6,4-140HV-ps sw washer
12	3925019615	Abdeckblech Hauptbremszylinder		1
		cover for rear wheel brake cylinder
13	9014416000	Hauptbremszylinder ø13		1
		rear wheel brake cylinder ø13
14	9016233000	DIN 7991-M6x25-8.8-ps si Senkschraube		1
		DIN 7991-M6x25-8.8-ps si countersunk screw
15	3925013000	Exzenter		1
		eccenter
16	9436062000	DIN 9021-6,4-140HV-A4K Scheibe		1
		DIN 9021-6,4-140HV-A4K washer
17	9430098000	DIN 985-M6-8-A4K Sechskantmutter		1
		DIN 985-M6-8-A4K hexagon nut
18	9013048000	Druckstange L 55		1
		pressure rod L 55
19	9412047000	DIN 6912-M6x50-8.8-A4K Zylinderschraube	10+3	1
		DIN 6912-M6x50-8.8-A4K allen screw
20	3925007600	Bremshebel, verchromt		1
		brake lever, chromium plated
21	9016232000	O-Ring 9x1,5-NBR 70		2
		O-ring 9x1,5-NBR 70
22	3925011000	Rückstellfeder für Hauptbremszylinder		1
		spring, brake lever
	9022020000	Dichtungssatz für Hauptbremszylinder		1
		Gasket set for rear wheel brake cylinder

	F10	BREMSSATTEL HINTEN
		REAR BREAK CALIPER
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F10 Bremssattel hinten
		REAR BREAK CALIPER
	9016005000	Bremssattel komplett		1
		brake caliper complete
1	9016060000	Abdeckschraube	2+1	2
		cover screw
2	9016058000	Haltebolzen	15+5	2
		fastening bolt
3	9016059000	Staubkappe		1
		dust cap
4	9016120000	Entlüftungsschraube		1
		bleeder screw
5		kein Ersatzteil
		no spare part
6	9016122000	Dichtmanschette groß		1
		dust preventing cover, big
7	9016054000	Gleitstift	15+5	1
		sliding pin
8	9016121000	Dichtmanschette klein		1
		dust preventing cover, small
9	9016052000	Gleistift	15+5	1
		sliding pin
10	9016053000	Scheibe		1
		washer
11	9016124000	Adapterplatte		1
		adapter plate
12	9016055000	Überwurfmutter		1
		union nut
13	9016050000	Dichtring innen		2
		inner sealing ring
14	9016051000	Dichtring außen		2
		outer sealing ring
15	9016119000	Kolben		2
		brake piston
16	9016123000	Spannbügel		1
		clamping collar
17	9016056000	Bremsklotz innen		1
		inner brake pad
18	9016057000	Bremsklotz außen		1
		outer brake pad
19	9013154000	Hohlschraube M10x1,25	20+5	1
		hollow screw
20	9013199000	Dichtring		2
		sealing ring
21	9016234000	Sicherungsschraube	30+2	2
		locking screw
22	3925015000	Adapterplatte		1
		adapter plate
23	3925005000	Bremsschlauch		1
		brake hose
24	9013455000	DIN 985-M4-8-A4K Sechskantmutter		2
		DIN 985-M4-8-A4K nut
25	9435785000	DIN 125-A4,3-140HV-A4K Scheibe		2
		DIN 125-A4,3-140HV-A4K washer
26	9014316000	Schelle 1.13/9 W5		1(0)^*
		clamp 1.13/9 W5
26a	9014671000	Schelle 1.15/9 W5		1(2)^*
		clamp 1.15/9 W5
27	9013206000	TN 17985-M6x16-10.9-ps si Schraube	10+3	6
		TN 17985-M6x16-10.9-ps si screw
28	9016020000	Bremsscheibe hinten ø220 mm		1
		rear brake disk, ø220 mm
		Für Ausführung 80km/h (Deutschland):
		only Germany - 80km/h type:
		(siehe auch F18 Innere Elektrik)
		(see F18 INNER ELECTRIC)
	9016131000	Radsensor		1
		wheel sensor
	9016252000	Ejot PT Schraube WN 1411 KA30x10-A2		2
		Ejot PT screw WN 1411 KA30x10-A2
	3934051000	Sensorhaltewinkel		1
		adapter for sensor
	9016253000	DIN 7337A A2/A2 4x18 Blindniet		2
		DIN 7337A A2/A2 4x18 blind rivet
	9016254000	Federklammer		1
		spring clamp
	9014316000	Schelle RSGU 1.13/9 W5		1
		clamp RSGU 1.13/9 W5
		^* bei 80 km/h - Ausführung 2x Nr. 26a
		^* for 80 km/h type 2x No. 26a

	F11	HINTERRAD
		REAR WHEEL
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F11 Hinterrad
		REAR WHEEL
1	9014546000	DIN 985-M16x1,5-10-Dacromet 320 Sechskantmutter		1
		DIN 985-M16x1,5-10-Dacromet 320 hexagon nut
2	9016034000	Achse	100+10	1
		axle
3	3425008000	Scheibe für Achse		2
		washer for axle
4	9016074000	130/70-17 62 H TL MT75 Reifen		1
		130/70-17 62 H TL MT75 tyre
5	9016028000	Reduzierhülse		2
		reducing sleeve
6	9013188000	DIN 625-6204-2RS Rillenkugellager		2
		DIN 625-6204-2RS ball bearing
7	9016025000	Abstandshülse		1
		spacer
8	9016024000	Hinterrad		1
		rear wheel
9	9016030000	Mitnehmergummi		1
		dog rubber
10	9016029000	Mitnehmer		1
		dog
11	9016033000	Kettenblatt 49 Zähne		1
		chain wheel 49 teeth
12	9430099000	DIN 985-M8-8-A4K Sechskantmutter		5
		DIN 985-M8-8-A4K hexagon nut
13	9014415000	DIN 912-M8x30-10.9-A4K Zylinderschraube	30+5	5
		DIN 912-M8x30-10.9-A4K allen screw
14	9016031000	Scheibe		1
		washer
15	9016032000	Sprengring		1
		circlip
16	3925039000	Abdeckkappe		1
		Cover
17	9016075000	Kette (428) 1/2"x5/16"-126 Rollen		1
		chain (428) 1/2"x5/16"-126 Rollen
18	9370776000	Verschlußglied 1/2"x5/16"		1
		chain lock 1/2"x5/16"
19		Ventilkappe, nicht einzeln lieferbar		1
		valve cap, not as single part
20	9013024000	Ventil TR 412 mit Ventilkappe		1
		valve TR 412 with valve cap
21	9467911000	Auswuchtkörper 307-2		1
		balance weight
22	9016248005	Kettensatz komplett		1^*
		chain set complete
		1^* besteht aus: 9016075000 Kette 9015059000 Ritzel 3746032000 Sicherungsblech 9016033000 Kettenblatt 49 Zähne
		1^* consisting of: 9016075000 chain 9015059000 sprocket 3746032000 lock washer 9016033000 chain wheel 49 teeth

	F12	HINTERRADFEDERUNG
		REAR SUSPENSION
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F12 Hinterradfederung
		REAR SUSPENSION
1	9411633000	DIN 912-M10x55-8.8-A4R Zylinderschraube	40+5	1
		DIN 912-M10x55-8.8-A4R allen screw
2	9436183655	DIN 125-A10,5-140HV-ps sw Scheibe		4
		DIN 125-A10,5-140HV-ps sw washer
3	9016004000	Federbein		1
		spring strut
	9016136000	Federbeinlager, unten		1
		bearing, spring strut bottom
4	9430373655	DIN 985-M10-8-A4R Sechskantmutter		2
		DIN 985-M10-8-A4R hexagon nut
5	9016015000	Kettenabdeckung		1
		chain protector
6	9014038000	DIN 985-M6-8-A2 Sechskantmutter		2
		DIN 985-M6-8-A2 hexagon nut
7	9436013655	DIN 125-A6,4-140HV-ps sw Scheibe		2
		DIN 125-A6,4-140HV-ps sw washer
8	9411616000	DIN 912-M10x50-8.8-A4R Zylinderschraube	40+5	1
		DIN 912-M10x50-8.8-A4R allen screw
9	3925020590	Kettenspanner		2
		chain adjuster
10	3925023590	Abdeckplatte		2
		cover plate
11	9444585000	DIN 125-8,4-140HV-A4K Scheibe		2
		DIN 125-8,4-140HV-A4K washer
12	9430104000	DIN 982-M8-8-A4K Sechskantmutter		2
		DIN 982-M8-8-A4K hexagon nut
13	9014908000	Klemmkappe SW24-1-G11/HO		1
		dust cover SW24-1-G11/HO
14	9431603000	DIN 936-M16x1,5-17H-A4K Sechskantmutter	100+10	2
		DIN 936-M16x1,5-17H-A4K hexagon nut
15	0018156000	Scheibe		1
		washer
16	3926023590	Schwingenlagerbuchse		2
		bearing bush for swing fork
17	1321225000	Gummibuchse		2
		rubber bush
18	9016230000	Sicherungsscheibe Nord-Lock 16x25,4		1
		lock washer Nord-Lock 16x25,4
19	9014909000	Klemmkappe SW24-2-G11/HO		1
		dust cover SW24-2-G11/HO
20	9014367655	Linsenflanschkopfschraube M6x16-10.9-ps sw	2+1	2
		countersunk head screw M6x16-10.9-ps sw
21	3926002755	Schwinggabel komplett		1
		swing fork assy
22	3926024590	Distanzhülse		1
		spacer
23	3926016590	Schwinglagerbolzen		1
		swing bearing bolt
24	9430242655	DIN 985-M5-8-A4R Sechskantmutter		2
		DIN 985-M5-8-A4R hexagon nut
25	9013344000	DIN 9021-5,3-140HV-ps sw Scheibe		2
		DIN 9021-5,3-140HV-ps sw washer
26	3430010000	Distanzhülse 10x1,5x2,8		2
		spacer 10x1,5x2,8
27	3926035000	Kettengleiter		1
		chain and swing arm protector

	F13	SITZBANK, SEITENVERKLEIDUNG
		DOUBLE SEAT
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F13 Sitzbank, Seitenverkleidung
		DOUBLE SEAT
1	3931004000	Sitzbank		1
		seat
2	9016256000	O-Ring 18x4		2
		O-ring 18x4
	9016145000	Auflageelement, ø19		8
		rubber plug, Æ19
	9016144000	Auflageelement, ø24		2
		rubber plug, Æ24
3	3931020695	Haltebügel		1
		bracket
4	9016233000	DIN 7991-M6x25-8.8-ps si Senkschraube	6+2	2
		DIN 7991-M6x25-8.8-ps si counters head screw
5	3931010005	Schloß mit Seilzug		1
		lock, complete with cable
6	3931023590	Bundbuchse		2
		flange bush
7	9444585000	DIN 125-8,4-140HV-A4K Scheibe		4
		DIN 125-8,4-140HV-A4K washer
8	9438386000	DIN 137-B8-FSt-A4K Federscheibe		4
		DIN 137-B8-FSt-A4K spring washer
9	9405281000	DIN 933-M8x14-8.8-A4K Sechskantschraube		2
		DIN 933-M8x14-8.8-A4K hexagon screw
10	9412360000	DIN 912-M8x25-8.8-A4K Zylinderschraube		2
		DIN 912-M8x25-8.8-A4K allen screw
11	9014423655	Linsenflanschkopfschraube M6x20-10.9-ps sw		2
		flange button head screw M6x20-10.9-ps sw
12	3932003600	Seitenverkleidung rechts, verchromt		1
		covering right, chromium plated
	3932004###	Seitenverkleidung rechts lackiert, Tour		1
		covering right, painted, Tour
		###:Farbcode/colour code 195 tiefschwarz/black 475 melonengelb/yellow A45 ferrarirot/ferrarired
12	3932005000	Seitenverkleidung recht 125 Tour, unlackiert		1
		covering right, 125 Tour, unpainted
13	9013031000	Hakenbuchse		2
		hooked bush
14	9016077000	Gummibuchse		4
		rubber bush
15	3932025000	Distanzhülse		2
		bush
16	9013260000	M6- A4K Blechmutter		2
		M6- A4K plate nut
17	9016133000	Leitungsclip		1
		cable clip
18	9016080000	Zugring		1
		puller ring
19	3434105005	Profilstück, 60 mm lang		1
		cover piece, length 60 mm
20	3933003600	Seitenverkleidung links, verchromt		1
		covering left, chromium plated
	3933004###	Seitenverkleidung links lackiert Tour		1
		covering left, painted, Tour
		###:Farbcode/colour code 195 tiefschwarz/black 475 melonengelb/yellow A45 ferrarirot/ferrarired
20	3933005000	Seitenverkleidung links 125 Tour, unlackiert		1
		covering left, 125 Tour, unpainted

	F14	VORDERRADKOTFLÜGEL
		FRONT MUDGUARD
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F14 Vorderradkotflügel
		FRONT MUDGUARD
1	9014769000	M4x25-10.9-A4R Linsenflanschkopfschraube		1
		M4x25-10.9-A4R flange button head screw
2	9014768000	Leitungsclip (Führung Bremsschlauch)		1
		clip as guide for brake hose
3	3929003###	Vorderradkotflügel Tour lackiert		1
		front mudguard Tour, painted
		###:Farbcode/colour code 195 tiefschwarz/black 475 melonengelb/yellow A45 ferrarirot/ferrarired
4	3929004000	Vorderradkotflügel 125 Tour, unlackiert		1
		front mudguard 125 Tour, unpainted
5	9016095000	Führungsöse (Führung Tachowelle)		1
		guide for speedometer cable
6	3029504595	Distanzscheibe, verzinkt		8
		spacer washer
7	9435824000	DIN 9021-A4,3-St-A4K Scheibe		1
		DIN 9021-A4,3-St-A4K washer
8	9013455000	DIN 985-M4-8-A4K Sechskantmutter		1
		DIN 985-M4-8-A4K hexagon nut
9	9438365000	DIN 137-B6-FSt-A4K Federscheibe		4
		DIN 137-B6-FSt-A4K spring washer
10	9404006000	DIN 933-M6x18-8.8-A4K Sechskantschraube	5+1	4
		DIN 933-M6x18-8.8-A4K hexagon screw

	F15	HINTERRADKOTFLÜGEL
		REAR MUDGUARD
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		15 Hinterradkotflügel
		REAR MUDGUARD
1	3930004000	Endstück 125 Tour		1
		mudguard rear end 125 Tour
2	9014389655	Linsenflanschkopfschraube M5x16-10.9-ps sw		2
		button head screw M5x16-10.9-ps sw
3	9013344000	DIN 9021-5,3-140HV-ps sw Scheibe		4
		DIN 9021-5,3-140HV-ps sw washer
4	3430011000	Gummischeibe 15x5x2		2
		rubber washer 15x5x2
5	9013026000	Rückstrahler		1
		rear cat eye
6	9013071000	Federmutter		2
		spring nut
7	3930006000	Spritzschutz 125 Tour		1
		splash shield 125 Tour
8	9014375655	Linsenflanschkopfschraube M5x20-10.9-ps sw		2
		button head screw M5x20-10.9-ps sw
9	3430010000	Distanzbuchse		2
		spacer bush
10	9014384000	Gummibundmutter (Wellnut) M5x13,2		2
		rubber coller nut (Wellnut) M5x13,2
11	9013244000	Linsenflanschkopfschraube M6x14-8.8-ps sw		2
		button head screw M6x14-8.8-ps sw
12	9013305000	DIN 9021-6,4-140HV-ps sw Scheibe		2
		DIN 9021-6,4-140HV-ps sw washer
13	9014038000	DIN 985-M6-8-A2 Sechskantmutter		2
		DIN 985-M6-8-A2 hexagon nut
14	3930010000	Dichtungsmatte		1
		sealing mat
15	9014471000	Spreizniet		4
		spreading rivet
	3630013000	Klebestreifen		1
		bond strip

	F16	SCHEINWERFER
		HEADLAMP
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F16 Scheinwerfer
		HEADLAMP
1	9525641000	Lampe H4-12V-60/65 W		1
		lamp H4-12V-60/65 W
	9014451000	Lampe 12V-35/35 W BA 20d		1^*
		lamp 12V-35/35 W BA 20d
2	9023013000	Haltering		1
		light bulb holder base
		Lampenstecker
		plug
		Lampenstecker für symm. Scheinwerfer
		plug for symmetric passing light
3	9525647000	Glassockellampe W 2,1x9,5 d 12V 5W		1
		lamp W 2,1x9,5 d 12V 5W
4	9023010000	Scheinwerferreflektor, rechtsasymmetrisch		1
		reflector, asymmetrical right hand side
	9023014000	Scheinwerfervorderteil ECE-symmetrisch		1^*
		headlamp front part, symmetric passing light
5	9023011000	Frontring		1
		chromed ring
6	9023012000	Anschlußkabel
		headlamp cable
7	9016223655	Linsenflanschkopfschraube M10x20-10.9-ps sw	10+1	2
		button head screw M10x20-10.9-ps sw
8	3938005000	Gummihülse		4
		rubber sleeve
9	3938011695	Scheinwerferhalter rechts, Tour		1
		headlamp mounting bracket right, Tour
10	9016006000	Scheinwerfer ECE-rechtsasymmetrisch		1
		headlamp ECE, asymmetric passing light, right
	9016007000	Scheinwerfer ECE-symmetrisch		1
		headlamp ECE, symmetric passing light
11	3938010695	Scheinwerferhalter links Tour		1
		headlamp mounting bracket left, Tour
		^* für Scheinwerfer mit symm. Abblendlicht
		^* for symm. dimmed highbeam

	F17	INSTRUMENTE, KONTROLLLEUCHTEN
		METERS, PILOT LAMPS
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F17 Instrumente, Kontrollleuchten
		METERS, PILOT LAMPS
	3934018000	Instrumenteneinheit vst km/h		1
		instruments, complete km/h
	3934019000	Instrumenteneinheit vst. Meile		1
		instruments complete, miles
1	9016010000	Drehzahlmesser U/min		1
		tachometer U/min
	9016011000	Drehzahlmesser Meile		1
		tachometer rpm
2	9016008000	Tachometer km/h		1
		speedometer, km/h
	9016009000	Tachometer Meile		1
		speedometer, miles
3		siehe Nr. 9
		see No. 9
4	9013379000	Glassockellampe W 2,1x9,5/12V/2W
		wedge-base lamp W 2,1x9,5/12V/2W
5	9016067000	Gummiring		2
		rubber ring
6	9016069000	Gehäuse für Drehzahlmesser		1
		tachometer housing
7	9016068000	Gehäuse für Tachometer		1
		speedometer housing
8	9023066000	Rückstellknopf		1
		reset knob
9	3430011000	Gummischeibe		4
		rubber washer
10	9445732000	Gummitülle 6x10x14x2,5 sw		4
		rubber funnel 6x10x14x2,5 sw
11	9013305000	DIN 9021-6,4-140HV-ps sw Scheibe		2
		DIN 9021-6,4-140HV-ps sw washer
12	9430098655	DIN 985-M6-8-ps sw Sechskantmutter	6+1	2
		DIN 985-M6-8-ps sw hexagon nut
13	3934034005	Gummiprofil, 40 mm lang		1
		rubber strip, length 40 mm
14	3934003000	Instrumentenhalter		1
		holder for Instruments
15	9435865000	DIN 125-5,3-140HV-A4K Scheibe		4
		DIN 125-5,3-140HV-A4K washer
16	9016243000	DIN 1587-M5 45455 Hutmutter		4
		DIN 1587-M5 45455 hexagon cap nut
17	3934002005	Kontrolleuchtengehäuse vst.
		pilot lamp housinh complete
18	9016014000	Kontrolleuchte Blinker		1^*
		pilot lamp, flasher warning light
19	9016016000	Kontrolleuchte Öldruck		1^*
		pilot lamp,
20	9016013000	Kontrolleuchte Fernlicht		1^*
		pilot lamp, driving light
21	9016012000	Kontrolleuchte Leergang		1^*
		pilot lamp, neutral gear
22	9016015000	Kontrolleuchte Wassertemperatur		1^*
		pilot lamp, water temperture
23	3934006000	Gehäuse		1
		housing
24	9016208655	Linsenflanschkopfschraube M5x10-8.8-V2A sw		2
		button head screw M5x10-8.8-V2A sw
		^* Lampen nicht austauschbar integriert
		^* lamps are integrated parts of pilot lamps

	F18	INNERE ELEKTRIK
		INNER ELECTRIC
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F18 Innere Elektrik
		INNER ELECTRIC
1	9014375655	Linsenflanschkopfschraube M5x20-10.9-ps sw		2
		button head screw M5x20-10.9-ps sw
2	9015095000	Zündbox		1
		CDI ignition device
	9016130000	Zündbox für Begrenzung auf 80 km/h		1
		CDI ignition device for 80 km/h version (Germany)
	3934050005	Nachrüstsatz Variante 80 km/h mit Gutachten		1
		retrofit kit CDI ignition device 80km/h version (D)
	3934055005	Nachrüstsatz Zündbox ungedrosselt mit Gutachten		1
		retrofit kit CDI ignition device free version (D)
3	9014384000	Gummibundmutter (Wellnut) M5x13,2		3
		blind rubber nut (WELLNUT) M5x13,2
4	9014588000	Blinkgeber 2/4x10 W		1
		flasher unit 2/4x10 W
5	9420537000	Linsenflanschkopfschraube M5x12-8.8-A4K		1
		button head screw M5x12-8.8-A4K
6	9430526000	DIN 125-A3,2-140HV-A4K Scheibe		2
		DIN 125-A3,2-140HV-A4K washer
7	3434055005	Sicherungsdose 3-fach		1
		triple fuse box
8	3434074000	Gummiauflage		1
		rubber plate
9	9014471000	Spreizniet		1
		spread rivet
9	9445657000	DIN 7337-A3,2x8 AL-A/32800 Hohlniet		2
		DIN 7337-A3,2x8 AL-A/32800 hollow rivet
10	9445657000	Schmelzeinsatz FSK-3 A		2^*
		fuse FSK-3 A
10	9520678000	Schmelzeinsatz FSK-7,5 A		2^*
		fuse FSK-7,5 A
10	9520620000	Schmelzeinsatz FSK-15 A		2^*
		fuse FSK-15 A
11	3434054000	Abdeckkappe		1
		cap for triple fuse box
	9013469000	Klebefolie für 3-fach-Sicherungsdose		1
		label for triple fuse box
12	3934012000	Relaistasche		1
		bag for relay
13	9016035000	Starterrelais 12V/70A		1
		starter relay 12V/70A
14	9013360000	DIN 912-M6x12-8.8-ps sw Zylinderschraube		1
		DIN 912-M6x12-8.8-ps sw allen screw
15	9013359000	Signalhorn 12 V C2/ Halter 81		1
		horn 12 V C2/ Hal1er 81
16	9015129000	Zündkerze NGK-CR8E		1
		spark plug NGK-CR8E
17		Teil vo Regler/Gleichrichter
		integrated in regulator/rectifier
18	9016049000	Kerzenstecker mit Zündkabel		1
		spark plug socket with ignition cable
19		entspricht Teil 22
		see part No. 22
20	9016037000	Zündspule		1
		ignition coil
21	9438304000	DIN 137-B5-A4K, Federscheibe		2
		DIN 137-B5-A4K spring washer
22	9430362000	DIN 934-M5-6-A4K Sechskantmutter		4
		DIN 934-M5-6-A4K hexagon nut
23	9016072000	Regler/Gleichrichter PVL		1
		regulator/rectifier PVL
24	9436013000	DIN 125-A6,4-140HV-A4K Scheibe		2
		DIN 125-A6,4-140HV-A4K washer
	9436062000	DIN 9021-6,4-140HV-A4K Scheibe		2
		DIN 9021-6,4-140HV-A4K washer
25	9412891000	DIN 912-M6x16-8.8-A4k Zylinderschraube	4+1	2
		DIN 912-M6x16-8.8-A4k allen screw
26	9013267000	Gummibundmutter (Wellnut) M4		1
		blind rubber nut (WELLNUT) M4
27	9016127000	Relais		1
		relay
28	9013247000	DIN 9021-4,3-140HV-ps sw Scheibe		1
		DIN 9021-4,3-140HV-ps sw washer
29	9013245000	DIN 7985-M4x12-8.8-H-ps sw Linsenschraube		1
		DIN 7985-M4x12-8.8-H-ps sw button head screw
30	3934025000	Zellgummistreifen (30x25x125)mm		3
		soft rubber strip (30x25x125)mm
31	9014403000	Entgasungsschlauch 5x7 PVC (Meterware)		1
		breathing hose 5x7 PV (delivered in meter pieces)
32	3934026000	Zellgummistreifen (30x25x50)mm		2
		soft rubber strip (30x25x50)mm
33	3934028005	Batterie 12V/9Ah Typ 50916 mit Klebefolie		1
		battery 12V/9Ah Typ 50916 with black sticker
	9016083000	Zubehör für Batterie		1
		accessories for battery
34	9013463000	O-Ring 135x5-70 EPDM		1
		O-ring 135x5-70 EPDM
35	9016249000	DIN 7985-M5x20-H-A2 Schraube für Pluspol		1
		DIN 7985-M5x20-H-A2 screw for positive pole
36	3934035000	Hülse für Pluspol		1
		sleeve für positive pole
37	3934029000	Klebefolie		1
		mask for battery (black)
38	9430098655	DIN 985-M6-8-A4R Sechskantmutter		1
		DIN 985-M6-8-A4R hexagon nut
		^* davon 1 Stück Ersatz
		^* one of it for spare

	F19	BLINKLEUCHTEN, RÜCKLICHT
		INDICATORS, TAIL LIGHT
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F19 Blinkleuchten, Rücklicht
		INDICATORS; TAIL LIGHT
1	9016064000	Rückleuchte (BSKL P 905602)		1
		taillight (BSKL P 905602)
2	9016239000	DIN 7985-M4x25-H-A4K Linsenschraube	0,5+0,5	2
		DIN 7985-M4x25-H-A4K button head screw
3	9023015000	Lichtaustrittsscheibe		1
		lens
4	3934049000	Profilstück (5x10x215)mm		1
		rubber profile strip (5x10x215)mm
5	8050546000	Lampe 12-21/5W-P25-2		1
		lamp 12-21/5W-P25-2
6	9016116000	Distanzhülse 002-8-4,2-4		2
		spacer 002-8-4,2-4
7	9016038000	Gummipuffer Typ B		2
		rubber stopper, B type
8	9437762000	DIN 137-B4-A4K Federscheibe		2
		DIN 137-B4-A4K spring washer
9	9430282000	DIN 934-M4-6-A4K Mutter		2
		DIN 934-M4-6-A4K nut
10	9013283000	DIN 912-M6x16-8.8-ps sw Zylinderschraube	1+1	4
		DIN 912-M6x16-8.8-ps sw allen screw
11	9014228000	Blinkleuchte vorn links bzw. hinten rechts		2
		indicator, left
12	9436013000	DIN 125-6,4-140HV-A4K Scheibe		4
		DIN 125-6,4-140HV-A4K washer
13	9430098000	DIN 985-M6-8-A4K Mutter		4
		DIN 985-M6-8-A4K nut
14	8050581000	DIN 72601-R 19/10-12V/10W Lampe		4
		DIN 72601-R 19/10-12V/10W lamp
15	9021092000	Lichtaustrittsscheibe		4
		lens
16	9014229000	Blinkleuchte, vorn rechts bzw. hinten links		2
		indicator, right

	F20	KABEL, KABELZUBEHÖR MOTORRAD
		CABLE, CABLE ACCESSORIES MOTOCYCLE
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F20 Kabel, Kabelzubehör Motorrad
		CABLE, CABLE ACCESSORIES MOTORCYCLE
1	3934009000	Kabelbaum		1
		cable wireness
2	3934031000	Instrumentenkabel		1
		cable wireness for instruments
3	9016039000	Leitungshalter 3-fach		1
		triple bundle clip
4	9635317000	RAP Standardbinder TY24MX 3,6x140		10
		RAP wire clamping strap TY24MX
5	9635325000	RAP Standardbinder TY272MX		1
		RAP wire clamping strap TY272MX
6	9016242000	Kabelbinder 280x4 sw		4
		cable strap 280x4 sw
	3934022000	Pluskabel		1
		battery plus cable
	3934023000	Massekabel Motor		1
		earth cable

	F21	KÜHLSYSTEM
		COOLING SYSTEM
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F21 Kühlsystem
		COOLING SYSTEM
1	9411641000	DIN 912-M5x22-8.8-A4K Zylinderschraube		2
		DIN 912-M5x22-8.8-A4K allen screw
2	3420012000	Thermostat-Unterteil		1
		thermostat, bottom part
3	9013336000	DIN 3771-30x2-EPDM 70 IRHD O-Ring		1
		DIN 3771-30x2-EPDM 70 IRHD O-ring
4	9013074000	Thermostat		1
		thermostat
5	9430242000	DIN 985-M5-8-A4K Sechskantmutter		2
		DIN 985-M5-8-A4K hexagon nut
6		entfällt
		not applicable
7	3920012000	Kühlerschlauch, hinten		1
		rear watertube
8	9014385000	Klemmschelle 028,6-706 R		2
		hose band clip 028,6-706 R
9	3920011000	Kühlerschlauch, oben		1
		upper watertube
10	9013422000	Clipsmutter M6		2
		clip nut M 6
11	9013069000	Elektrolüfter		1
		fan
12	9013429000	Kühlerverschluß		1
		radiator cap
13	3920013000	Entlüftungsschlauch Kühler		1
		air vent hose for radiator
14	9016211000	Kühler		1
		radiator
15	9013244000	M6x14-10.9-ps sw Linsenflanschkopfschraube		2
		M6x14-10.9-ps sw button head screw
16	9013068000	Gummitülle		3
		rubber funnel
17	9013067000	Buchse (Polyamid)		2
		bush (Polyamid)
18	9014379655	M6x25-10.8-ps sw Schraube		2
		M6x25-10.8-ps sw screw
19	9013073000	DIN 137-B6-FSt-ps sw Federscheibe		2
		DIN 137-B6-FSt-ps sw spring washer
20	9430098655	DIN 985-M6-8-A4R Sechskantmutter		2
		DIN 985-M6-8-A4R hexagon nut
21	9014386000	Klemmschelle 025,6-706 R		4
		hose band clip 025,6-706 R
22	3920010000	Kühlerschlauch, unten		1
		watertube, bottom
23	9436013655	Unterlegscheibe A 6,4-140HV-ps-sw		2
		washer A 6,4-140HV-ps-sw

	F22	AUSPUFFANLAGE
		SILENCER
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F22 Auspuffanlage
		SILENCER
1	3928046000	Krümmer		1
		exhaust pipe
2	9430483000	DIN 934-M6-10-A4K Sechskantmutter	3+1	2
		DIN 934-M6-10-A4K hexagon nut
3	9436013000	DIN 125-6,4-St-A4K Scheibe		2
		DIN 125-6,4-St-A4K washer
4	3928943000	Auspuffflansch		1
		exhaust pipe flange
5	9016240000	DIN 7603-C 32x38-CuFA Dichtring		1
		DIN 7603-C 32x38-CuFA gasket ring
6	9016241655	Linsenflanschkopfschraube M10x45-10.9-ps sw	30+5	1
		button head screw M10x45-10.9-ps sw
7	9016250655	B 9022 VZ 35x10,5x1,5-A4K Scheibe		1
		B 9022 VZ 35x10,5x1,5-A4K washer
8	9530182000	Hülse 14x1,8x26		1
		sleeve 14x1,8x26
9	9013335000	Gummipuffer		1
		rubber stopper
10	3928045000	Halteblech		1
		exhaust holder
11	9406965000	DIN 933-M10x16-8.8-A4K Sechskantschraube	30+5	1
		DIN 933-M10x16-8.8-A4K hexagon screw
12	9438023000	DIN 127-B10-FSt-A4K Federring		1
		DIN 127-B10-FSt-A4K spring lock washer
13	9430373655	DIN 985-M10-8-A4R Sechskantmutter		1
		DIN 985-M10-8-A4R hexagon nut
14	3928000000	Schalldämpfer		1
		silencer
15	9430885000	DIN 934-M10-8-A4K Sechskantmutter		1
		DIN 934-M10-8-A4K hexagon nut
16	9412971000	DIN 912-M6x25-8.8-A4K Zylinderschraube		1
		DIN 912-M6x25-8.8-A4K allen screw
17	9438365000	DIN 137-B6-FSt-A4K Federscheibe		2
		DIN 137-B6-FSt-A4K spring washer
18	9430522000	DIN 934-M6-8-A4k Mutter		1
		DIN 934-M6-8-A4k nut

	F23	TANK
		FUEL TANK
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F23 Tank
		FUEL TANK
1	3927004###	Kraftstoffbehälter Tour lackiert		1
		fuel tank TOUR, painted
		###: Farbcode/colour code 195 tiefschwarz/black 475 melonengelb/yellow A45 ferrarirot/ferrarired
2	3927005000	Kraftstoffbehälter Tour grundiert		1
		fuel tank TOUR, unpainted
3	3927013000	Plakette "MZ"		2
		"MZ" sticker
4	9016113000	Tankverschluß Q 760		1^*
		fuel cap Q 760
5	9022181000	Dichtring		1
		sealing washer
6	3627035000	Filterhahn		1
		fuel cock
7	9438304000	DIN 137-B5-A4K Federscheibe		2
		DIN 137-B5-A4K spring washer
8	9013238000	DIN 933-M5x12-8.8-A4K Sechskantschraube		2
		DIN 933-M5x12-8.8-A4K hexagon screw
	3937011000	Kraftstoffilter		1
		fuel filter
10	9013601000	Kraftstoffschlauch DIN 73379 5,5x5,9		4^**
		fuel tube DIN 73379 5,5x5,9
9/11	3021880000	Klemme 10		1
		clamp 10
12	9406241000	DIN 933-M8x45-8.8-A4K Sechskantschraube		1
		DIN 933-M8x45-8.8-A4K Sechskantschraube
13	0018131000	Schiebe		2
		washer
14	3034772000	Gummibuchse		2
		rubber bush
15	3927016000	Distanzhülse		1
		distance sleeve
16	9438386000	DIN 137-B8-FSt-A4K Federscheibe		1
		DIN 137-B8-FSt-A4K spring washer
17	9430694000	DIN 934-M8-8-A4K Sechskantmutter		1
		DIN 934-M8-8-A4K Sechskantmutter
18	3927015000	Buchse		2
		bush
19	3425052000	Dämpfungsring		2
		damping ring
		^* Bestandteil Schloßsatz 9016118000
		^* part of lock set assy 9016118000
		^** Meterware delivered in meters

	F24	ANSAUGSYSTEM
		AIRBOXSYSTEM
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F24 Ansaugsystem
		AIRBOXSYSTEM
1	3933014000	Ansaugrohr 74x17		1
		intake pipe 74x17
2	3433008000	Luftfiltereinsatz D 900		1
		air filter
3	3933010000	Ansauggeräuschdämpfer		1
		airbox
4	9014379655	M6x25-10.9-ps sw Linsenflanschkopfschraube		4
		M6x25-10.9-ps sw button head screw
5	9013263000	6,4x25-ps sw Scheibe 6,4x25-ps sw		4
		6,4x25-ps sw washer
6	3433013000	Distanzbuchse		4
		distance bush
7	3433004000	Lager		4
		support
8/9	9016114000	Spreizniet Pa 6 sw		1
		plastiv rivet
10	9016115000	Kunststoffniet		3
		plastic rivet
11	3926032000	Federbeinprotektor		1
		protector for spring strut
12	9635337000	Lamellenstopfen		1
		laminae plug 320 GL20
13	9635317000	RAP-Kabelbinder TY 24 MX 3,6x140		1
		wire clamping strap TY 24 MX 3,6x140
14	3922013000	Ansaugrohr 48x56		1
		intake pipe 48x56
15	9016134000	Schelle Torro 30-45/9 C7 W3		1
		hose band clip Torro 30-45/9 C7 W3
16	9013472000	Klemme MK-Y 0182		2
		clamp MK-Y 0182
17	3933020000	Entlüftungsschlauch		1
		bleeding tube
18	9016236000	DIN 923-M6x5-ps sw Flachkopfschraube		1
		DIN 923-M6x5-ps sw slotted pan head screw
19	9013356000	Schelle COBRA 14/8		2
		hose band clip COBRA 14/8
20	3433017000	Ablaßschlauch 9x1,5x50		2
		waste tube 9x1,5x50

	F25	WERKZEUG
		TOOLS
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F25 Werkzeug
		TOOLS
1	9016085000	Werkzeugtasche mit Inhalt		1
		tool bag with tools
2	3437008000	Werkzeugtasche		1
		tool bag
3	3937001000	Zündkerzenschlüssel mit Tülle		1
		spark plug spanner with rubber spark plug holder
4	3437005000	Ringschlüssel		2
		ring spanner
5	3937003000	Maulschlüssel 32 für Federbein		2
		spanner 32 for spring strut
6		Gabelschlüssel 13x17		1
		spanner 13x17
7		Innensechskantschlüssel 4 mm		1
		Innensechskantschlüssel 4 mm
8		Innensechskantschlüssel 6 mm		1
		inner hexagon socket wrench 6 mm
9		Innensechskantschlüssel 8 mm		1
		inner hexagon socket wrench 8 mm
10	9016086000	Umsteckschraubendreher PH 1		1
		screwdriver Ph 1
		Werkzeuge ohne Teilnummer nicht lieferbar
		not deliverable tools without part No.

	F26	KLEBEFOLIEN
		STICKERS
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F26 Klebefolien
		STICKERS
1	3927013000	Plakette "MZ"		2
		badge "MZ"
2	9013469000	Klebefolie für Schierungsanordnung		1
		sticker for fusebox
3	3920030000	EG-Typschild		1^*
		name plate
4	3920033000	Klebefolie Reifendruck/Kettenspannung		1
		sticker tyre pressure/chain adjusting
5	3420028000	Klebefolie Sicherheitshinweise		1
		sticker security hints
6	3920034000	Antimanipulationsschild		1
		sticker antimanipulation hints
		^* nur mit Ersatzrahmen lieferbar
		^* delieverable only in common with spare frame

	F27	ZUBEHÖR
		ACCESSORY
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F27 Zubehör
		ACCESSORY
1		Gepäcksystem		1
		luggage carrier set
		besteht aus / consisting of:
2		Koffer		2
		case
3		Kofferträger rechts		1
		luggage rack rechts
4		Kofferträger links		1
		luggage rack left
5		Set Befestigungelemente		1
		set fastening elements
6		Verbindungsstrebe		1
		connecting piece
7	9016137000	Schutzbügel Motorrad, Set		1
		motorcycle crash bar, set
		besteht aus / consisting of:
8		Schutzbügel Motorrad		1
		motorcycle crash bar
9		Set Befestigungelemente		1
		set fastening elements
10		Verkleidungsset		1
		fairing set
		besteht aus / consisting of:
11		Cockpit-Verkleidung		1
		cockpit fairing
12		Verkleidung für Soziussitz		1
		pillion seat cover
		Set Befestigungelemente		1
		set fastening elements
13		Kühlerverkleidung rechts		1
		radiator fairing right
14		Kühlerverkleidung links		1
		radiator fairing left
	in Vorbereitung	Hilfsständer für Wartungsarbeiten
	we prepare it	support stand for repair works

	F28	Spezialwerkzeug
		Special tools
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		F28 Spezialwerkzeug
		SPECIAL TOOLS
	8999220005	Spezialwerkzeugset mit Lochplatte		1
		set of special tools with holder plate
	8999215000	Lochplatte mit Halterungen		1
		holder plate for special tools
1	8999200000	Arretierschraube, Kurbelwelle		1
		locating bolt, crankshaft
2	8999201000	Hülse für Ventilschaftdichtung		1
		guide sleeve for valve seal
3	8999202000	Auflageplatte Kolben		1
		support plate, piston
4	8999020300	Einstellwerkzeug Pickup		1
		pickup adjuster
5	8999020400	Arretierwerkzeug Kupplung		1
		clutch locking tool
6	8999205000	Abzieher Rotor Lichtmaschine		1
		puller
7	8999206000	Nockenwellenarretierung		1
		camshaft adjusting tool
8	8999207000	Trennwerkzeug Gehäusehälften		1
		crankcase separator
9	8999208000	Gegenhalter für Indexhebel		1
		locating tool for stoppper lever
10	8999209000	Montagehülse Kurbelwelle links		1
		guide sleeve, crankshaft left
11	8999210000	Adapter für Ventilfederspanner		1
		adapter for valve spring spanner
12	8999212000	Montagehülse Kurbelwelle rechts		1
		guide sleeve, crankshaft right
13	3937001000	Zündkerzenschlüssel		1
		spark plug spanner

	ME	ERSATZMOTOR
		ENGINE MZ 125, SPARE PART
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		ME Ersatzmotor
		ENGINE
1	3740010565	Ersatzmotor MZ 125		1
1		engine MZ 125, spare part
		Mit Anlasser, ohne Vergaser
		With starter motor, without carburetor

	M01	KURBELGEHÄUSE
		CRANK CASE
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		M01 Kurbelgehäuse
		CRANK CASE
1	9015033000	DIN 912-M6x30-8.8-ps si Zylinderschraube	10+2	6
		DIN 912-M6x30-8.8-ps si allen screw
2	9015082000	DIN 912-M6x70-8.8-ps si Zylinderschraube	10+2	5
		DIN 912-M6x70-8.8-ps si allen screw
3	3741019000	Zuganker	13+3	4
		stud
4	3741018000	Paßhülse 10x8,4x14 zum Zylinder		2
		dowel 10x8,4x14 to cylinder
5	3741012000	Welle, Elektrostarter		1
		shaft, starter motor
6	9415138000	DIN 912-M8x20-8.8-A4K, Zylinderschraube	10+1	1
		DIN 912-M8x20-8.8-A4K, allen screw
7	9468213000	DIN 7603-A8x11,5-Cu, Dichtring		1
		DIN 7603-A8x11,5-Cu, sealing washer
8	9015081000	DIN 6325-10m6x18 Zylinderstift		2
		DIN 6325-10m6x18 parallel pins
9	9015119000	6204 C3 (20x47x14), Kugellager		1
		6204 C3 (20x47x14) ball bearing
10	9015118000	6202 C3 (15x35x11), Kugellager		1
		6202 C3 (15x35x11) ball bearing
11	3741005000	Sicherungsblech, Lager		1
		lock washer, bearing
12	9015152000	DIN 912-M6x12-8.8-mk, Zylinderschraube	10+2	2	mk
		DIN 912-M6x12-8.8-mk allen screw			pl
13	9468221000	DIN 7603-Cu-A12x15,5 Dichtring		1^*
		DIN 7603-Cu-A12x15,5 sealing washer
14	8141781000	Ölablaßschraube	15+5	1
		oil drain plug
15	3741010000	Grobsieb, Öl		1
		oil strainer
16	9468045000	DIN 7603-Cu-A18x22 Dichtring		1
		DIN 7603-Cu-A18x22 sealing washer
17	9427631000	DIN 910-M18x1,5-A4K, Verschlußschraube	25+2	1
		DIN 910-M18x1,5-A4K, plug oil drain plug
18	9015120000	6304 (20x52x15), Kugellager, Abtriebswelle		1
		6304 (20x52x15) ball bearing, output shaft
19	9015087000	HK 1512 B, Nadellager, Antriebswelle		1
		HK 1512 B needle bearing, driving shaft
20	3748001000	Kabelhalter		1
		cable clip
21	9014438000	Linsenfl.-kopfschr. M5x10-10.9-A4K		1
		M5x10-10.9-A4K button head screw
22	9015001000	Wellendichtring 26x38x6 NBR, Kettentrieb		1
		oil seal 26x38x6 NBR,
23	9015103000	Wellendichtring DF 12x20x5 NBR, Schaltwelle		1
		oil seal DF 12x20x5 NBR, gearchange shaft
24	3741006000	Prallscheibe		1
		washer
25	9015147000	Wellendichtring 20x40x7, Kurbelwelle		1
		oil seal 20x40x7, crank shaft
26	3920025000	Ritzelabdeckung		1
		sprocket cover
27	9014478560	Linsenschraube M6x8-sw-chrom		2
		button head screw M6x8-sw-chrom
28	3741040265	Gehäuse vollst. mit Lagerschalen		1
		crank case assy
		mk = mikroverkapseltes Gewinde
		pl = pre-locked thread

	M02	KURBELGEHÄUSEDECKEL
		CRANK CASE COVER
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		M02 Kurbelgehäusedeckel
		CRANK CASE COVER
1	3745012745	Ölrücklaufschraube (M8x30-12.9-f9)	15+2	1
		screw (M8x30-12.9-f9)
2	9015145000	DIN 912-M6x20-8.8-ps si Zylinderschraube	8+2	2
		DIN 912-M6x20-8.8-ps si allen screw
3	3745010265	Deckel, Ölfilter		1
		cover, oil filter element
4	9015106000	Wellendichtring INA G10x14x3		1
		oil seal
5	9015144000	SW10 SEEGER Sicherungsring		1
		SW10 SEEGER retaining ring
6	9015072000	Dichtung, Deckel Ölfilter		1
		gasket, cover oil filter element
7	8156180000	Ölfiltereinsatz		1
		oil filter element
8	9015033000	DIN 912-M6x30-8.8-ps si Zylinderschraube	10+2	14
		DIN 912-M6x30-8.8-ps si allen screw
9	9015113000	DIN 912-M6x50-8.8-ps si Zylinderschraube	10+2	2
		allen screw
10	3745002005	Ölpeilstab		1
		oil dip stick
11	9673000000	20x3 TGL 6365-WS1.957, O-Ring		1
		20x3 TGL 6365-WS1.957, O-ring
12	3745003265	Deckel, Kurbelgehäuse rechts		1
		clutch cover
13	3741020000	Paßhülse 8x6,4x14		2
		dowel 8x6,4x14
14	9015121000	DIN 2076-D-D130 Feder		1
		DIN 2076-D-D130 spring
15	3741017000	Adapter, Öldruck		1
		adapter, oil pressure
16	9015090000	DIN 5401-7mm III, Kugel		1
		DIN 5401-7mm III, ball
17	3745004000	Dichtung, Kurbelgehäuse rechts		1
		gasket, clutch cover

	M03	ZYLINDERKOPF
		CYLINDER HEAD
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour	Loctite
		M03 Zylinderkopf
		CYLINDERHEAD
1	9015076000	Entkopplungselement		4
		vibration damper	8+2
2	9015129000	Zündkerze NGK CR8E		1
		spark plug NGK CR8E	15+2
3	3742030265	Ventildeckel		1
		valve cover
4	9015071000	Dichtung, Ventildeckel		1
		gasket, valve cover
5	9015034000	DIN 912-M6x90-8.8, Zylinderschraube		2
		DIN 912-M6x90-8.8, allen screw	10+2
6	9015014000	DIN 6923-M6-8 Mutter		8
		DIN 6923-M6-8 nut	10+2
7	9015023000	DIN 835-M6x30-8.8, Stehbolzen	6+4	8
		DIN 835-M6x30-8.8, stud
8	3741020000	Paßhülse 8x6,4x14		8
		dowel 8x6,4x14
9	9015015000	DIN 6331-M8-10, Mutter		4
		DIN 6331-M8-10, nut	26+4
10	9015148000	DIN 835-M6x30-8.8, Stehbolzen		2	243
		DIN 835-M6x30-8.8, stud	6+4
11	3742000265	Zylinderkopf Z		1
		cylinder head
12	9015069000	Dichtung, Zylinderkopf		1
		gasket, cylinder head

	M04	VENTILE
		VALVES
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		M04 Ventile
		VALVES
1	3742102000	Einstellplatte		4^*	2,000mm
		shim
	3742102025	Einstellplatte		4^*	2,025mm
		shim
	3742102050	Einstellplatte		4^*	2,050mm
		shim
	3742102075	Einstellplatte		4^*	2,075mm
		shim
	3742102100	Einstellplatte		4^*	2,100mm
		shim
	3742102125	Einstellplatte		4^*	2,125mm
		shim
	3742102150	Einstellplatte		4^*	2,150mm
		shim
	3742102175	Einstellplatte		4^*	2,175mm
		shim
	3742102200	Einstellplatte		4^*	2,200mm
		shim
	3742102225	Einstellplatte		4^*	2,225mm
		shim
	3742102250	Einstellplatte		4^*	2,250mm
		shim
	3742102275	Einstellplatte		4^*	2,275mm
		shim
	3742102300	Einstellplatte		4^*	2,300mm
		shim
	3742102325	Einstellplatte		4^*	2,325mm
		shim
	3742102350	Einstellplatte		1^*	2,350mm
		shim
	3742102375	Einstellplatte		4^*	2,375mm
		shim
	3742102400	Einstellplatte		4^*	2,400mm
		shim
	3742102425	Einstellplatte		4^*	2,425mm
		shim
	3742102450	Einstellplatte		4^*	2,450mm
		shim
	3742102475	Einstellplatte		4^*	2,475mm
		shim
	3742102500	Einstellplatte		4^*	2,500mm
		shim
	3742102525	Einstellplatte		4^*	2,525mm
		shim
	3742102550	Einstellplatte		4^*	2,550mm
		shim
	3742102575	Einstellplatte		4^*	2,575mm
		shim
	3742102600	Einstellplatte		4^*	2,600mm
		shim
	3742102625	Einstellplatte		4^*	2,625mm
		shim
	3742102650	Einstellplatte		4^*	2,650mm
		shim
	3742102675	Einstellplatte		4^*	2,675mm
		shim
	3742102700	Einstellplatte		4^*	2,700mm
		shim
	3742102725	Einstellplatte		4^*	2,725mm
		shim
	3742102750	Einstellplatte		4^*	2,750mm
		shim
	3742102775	Einstellplatte		4^*	2,775mm
		shim
	3742102800	Einstellplatte		4^*	2,800mm
		shim
	3742102825	Einstellplatte		4^*	2,825mm
		shim
	3742102850	Einstellplatte		4^*	2,850mm
		shim
	3742102875	Einstellplatte		4^*	2,875mm
		shim
	3742102900	Einstellplatte		4^*	2,900mm
		shim
	3742102925	Einstellplatte		4^*	2,925mm
		shim
	3742102950	Einstellplatte		4^*	2,950mm
		shim
	3742102975	Einstellplatte		4^*	2,975mm
		shim
	3742103000	Einstellplatte		4^*	3,000mm
		shim
	3742103025	Einstellplatte		4^*	3,025mm
		shim
	3742103050	Einstellplatte		4^*	3,050mm
		shim
	3742103075	Einstellplatte		4^*	3,075mm
		shim
	3742103100	Einstellplatte		4^*	3,100mm
		shim
	3742103125	Einstellplatte		4^*	3,125mm
		shim
	3742103150	Einstellplatte		4^*	3,150mm
		shim
	3742103175	Einstellplatte		4^*	3,175mm
		shim
	3742103200	Einstellplatte		4^*	3,200mm
		shim
	3742103225	Einstellplatte		4^*	3,225mm
		shim
	3742103250	Einstellplatte		4^*	3,250mm
		shim
	3742103275	Einstellplatte		4^*	3,275mm
		shim
	3742103300	Einstellplatte		4^*	3,000mm
		shim
2	3742015000	Tassenstößel		4
		cap tappet
3	9015065000	Ventilkegelstück		8
		cotter, valve
4	9015064000	Federteller		4
		retainer, valve spring
5	9015053000	Ventilschaftdichtung		4
		seal, valve
6	9015092000	Ventilfeder		4
		spring, valve
7	3742017000	Ventilfederauflage		4
		seat, valve spring
8	9015063000	Auslaßventil		2
		valve, exhaust
9	9015062000	Einlaßventil		2
		valve, intake
		^* nach Bedarf
		^* as required

	M05	VENTILTRIEB
		VALVE, CAMSHAFT
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		M05 Ventiltrieb, Nockenwelle
		VALVE, CAMSHAFT
1	3742018000	Führungsschiene oben		1
		conductor, top
2	3742011000	Halteblech Führungsschiene		1
		retaining plate conductor
3	9015169000	DIN 931-M8x25-10.9 Sechskantschraube	30+2	2
		DIN 931-M8x25-10.9 hexagon screw
4	9015009000	DIN 6796-8-blank Spannscheibe Nockenwelle		2
		DIN 6796-8-blank tension washer, cam shaft
5	3742023000	Druckscheibe, Nockenwelle		2
		washer, cam shaft
6/7	3742022000	Kettenrad, Nockenwelle		2
		sprocket, cam shaft
8	9015057000	Steuerkette 92 RH 2010-122M		1
		cam chain
9	3742056000	Führungsschiene		1
		chain guide
10	9015187000	O-Ring 10x3, 72 NBR 872		2
		O-Ring 10x3, 72 NBR 872
11	3741016000	Schraube, Spannschiene	10+2	1	Loctite 243
		screw, chain tensioner
12	3741015000	Spannschiene		1
		chain tensioner
13	3742020000	Nockenwelle Einlaß		1
		cam shaft, intake
14	3742021000	Nockenwelle Auslaß		1
		cam shaft, exhaust
15	9015179000	DIN 912-M6x18-10.9-A4K Zylinderschraube		2
		DIN 912-M6x18-10.9-A4K allen screw
16	9015172000	Kettenspanner		1
		chain tensioner
17	3742027000	Dichtung		1
		gasket
	9015149000	Kettenspanner hydraulisch		1^*
		chain tensioner, hydraulic
	9015163000	DIN 908 M18x1,5 Verschlußschraube		1^*
		DIN 908 M18x1,5 pipe plug
	9468045000	DIN 7603-Cu-A18x22 Dichtung		1^*
		DIN 7603-Cu-A18x22 sealing washer
		^* für Motoren bis Nr. MZ125#000027
		^* up to engine No. MZ125#000027

	M06	ZYLINDER
		CYLINDER
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		M06 Zylinder
		CYLINDER
1	3742005265	Zylinder mit Kolben		1
		cylinder with piston
2	3742006005	Kolben komplett		1^*
		piston complete
3	9015098000	Ring 1 (Rechteckring)		1
		piston ring 1 (rectangular ring)
4	9015099000	Ring 2 (Minutenring)		1
		piston ring 2 (taper face ring)
5	9015100000	Ölabstreifring		1
		oil scraper ring
6	9015086000	DIN 73130-C-15 Drahtsprengring		2
		DIN 73130-C-15 circlip
7	9015097000	DIN 7326-15x9x42 Kolbenbolzen		1
		DIN 7326-15x9x42 pin, piston
8	3741019000	Zuganker	13+3	4
		stud
9	3741018000	Paßhülse 10x8,4x14		2
		dowel 10x8,4x14
10	9023021000	Dichtring, ø 15,8x10,3x0,8		1
		sealing ring, ø 15,8x10,3x0,8
11	9015170000	Öldruckschalter 0,5-0,8 bar mit Dichtring		1
		oil pressure switch 0,5-0,8 bar with sealing ring
12	3742050265	Zylinder		1
		cylinder
13	9015070000	Dichtung, Zylinderfuß		1
		gasket, cylinder
		^* besteht aus: Kolben, Kolbenringen, Kolbenbolzen, Drahtsprengring
		^* consisting of: piston, piston rings, pin, circlip

	M07	KURBELWELLE
		CRANKSHAFT
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		M07 Kurbelwelle
		CRANKSHAFT
1	9015083000	DIN 7991-M6x35-10.9, Senkschraube	8+2	1
		DIN 7991-M6x35-10.9 countersunk head screw
2	3743027000	Bundscheibe		1
		collar washer
3	3743050005	Schwingungsdämpfer		1
		vibration damper
4	9015122000	DIN 471-10x1 Sicherungsring		1
		DIN 471-10x1 circlip
5	3741012000	Welle Elektrostarter		1
		shaft, starter motor
6	3743026000	Freilaufrad		1
		free wheel gear
7	9015060000	Klemmkörper-Freilauf Ke 2900 02A		1
		sprag clutch Ke 2900 02A
8	9015084000	K 17x21x10 0-2 Nadelkranz		1
		K 17x21x10 0-2 needle bearing
9	3743025005	Freilauftrommel		1
		free wheel drum
10	374304085	Anlaufscheibe20x16x0,85, Ausgleichwelle		1^*
		shim ring, balancer shaft
	374304090	Anlaufscheibe20x16x0,90, Ausgleichwelle		1^*
		shim ring, balancer shaft
	3743040095	Anlaufscheibe20x16x0,95, Ausgleichwelle		1^*
		shim ring, balancer shaft
	3743040100	Anlaufscheibe20x16x1,00, Ausgleichwelle		1^*
		shim ring, balancer shaft
	3743040105	Anlaufscheibe20x16x1,05, Ausgleichwelle		1^*
		shim ring, balancer shaft
11	3743014000	Ausgleichwelle mit Zahnrad		1
		balancer shaft with sprocket
12	9015154000	DIN 936-M16x1,5-22H Links, Mutter, Primärtrieb	78+4	1
		shim ring
13	3743011000	Antriebszahnrad, Pumpen		1
		driving gear for pumps
14	3743010000	Antriebszahnrad, Primärtrieb		1
		driving gear for balancer
15	3743020085	50x34,4x0,85 Anlaufscheibe, Kurbelwelle		1^*
		shim ring for crankshaft
	3743020090	50x34,4x0,90 Anlaufscheibe, Kurbelwelle		1^*
		shim ring for crankshaft
	3743020095	50x34,4x0,95 Anlaufscheibe, Kurbelwelle		1^*
		shim ring for crankshaft
	3743020100	50x34,4x1,00 Anlaufscheibe, Kurbelwelle		1^*
		shim ring for crankshaft
	3743020105	50x34,4x1,05 Anlaufscheibe, Kurbelwelle		1^*
		shim ring for crankshaft
	3743020110	50x34,4x1,10 Anlaufscheibe, Kurbelwelle		1^*
		shim ring for crankshaft
	3743020115	50x34,4x1,15 Anlaufscheibe, Kurbelwelle		1^*
		shim ring for crankshaft
	3743020120	50x34,4x1,20 Anlaufscheibe, Kurbelwelle		1^*
		shim ring for crankshaft
16	3743004005	Kurbelwelle mit Antriebsrad		1
		crankshaft assy
17	9015012000	DIN 6888-3x3,7 Scheibenfeder		1
		DIN 6888-3x3,7 woodruff key
		^* nach Bedarf
		^* as required

	M08	PUMPEN
		PUMPS
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		M08 Pumpen
		PUMPS
1	9015151000	DIN 6799-6-St Sicherungsscheibe		2
		DIN 6799-6-St retaining washer
2	9015110000	DIN 988-8x14x1 Anlaufscheibe		4
		DIN 988-8x14x1 shim ring
3	3749000000	Zahnrad, Ölpumpe		1
		gear, oil pump drive
4	9015109000	DIN 912-M6x25-8.8-mk Zylinderschraube	10+2	3	mk
		DIN 912-M6x25-8.8-mk allen screw			pl
5	9015058000	Ölpumpe		1
		oil pump
6	9015117000	ISO 8734-2,5x12-B-St Zylinderstift		2
		ISO 8734-2,5x12-B-St parallel pin
7	3749001000	Zahnrad, Wasserpumpe		1
		gear water pump drive
8	9015132000	DIN 912-M6x20-8.8-mk Zylinderschraube	10+2	2	mk
		DIN 912-M6x20-8.8-mk allen screw			pl
9	9015068000	Wasserpumpe		1
		water pump
10	9023022000	O-Ring 52x2 HNBR		1
		O-ring 52x2 HNBR
11	9023023000	O-Ring 56x2 HNBR		1
		O-ring 56x2 HNBR
		mk = mikroverkapseltes Gewinde
		pl = pre-locked thread

	M09	KUPPLUNG
		CLUTCH
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		M09 Kupplung
		CLUTCH
1	9015141000	Schraube		5
		screw
2	9015142000	Scheibe		5
		washer
3	9015141000	Feder		5
		spring
4	9015139000	Kontermutter M5		1
		lock nut M5
5	9015137000	Druckplatte mit Gewindeeinsatz		1
		pressure plate with thread
6	9015138000	Stellschraube M5x20		1
		adjusting screw
7	9015135000	Belaglamelle		6
		friction plate
8	9015136000	Innenlamelle		5
		clutch plate
9	9015184000	Tellerfeder		1
		spring washer
10	9015112000	DIN 934-M12x1-10, Mutter	58+4	1
		DIN 934-M12x1-10, nut
11	3744007000	Sicherungsblech, Kupplung		1
		lock washer
12	3744006000	Scheibe, Kupplung		2
		washer, clutch
13	9015134000	Mitnehmer		1
		clutch hub
14	9015133005	Kupplungskorb vollständig		1
		clutch case assy
15	3744011080	Anlaufscheibe 28x18x0,80		1
		shim ring 28x18x0,8
	3744011090	Anlaufscheibe 28x18x0,90		1
		shim ring 28x18x0,90
	3744011100	Anlaufscheibe 28x18x1,00		1
		shim ring 28x18x1,00
	3744011110	Anlaufscheibe 28x18x1,10		1
		shim ring 28x18x1,10
	3744011120	Anlaufscheibe 28x18x1,20		1
		shim ring 28x18x1,20
16	3744005000	Druckstange		2
		push pin
17	9015089000	DIN 5401-4,762mm III Kugel		1
		DIN 5401-4,762mm III, ball
18	3741031000	Widerlager Kupplungsseilzug		1
		support clutch cable
19	9014413000	ISO-7380-M6x12-10.9-A4K, Schraube		1
		ISO-7380-M6x12-10.9-A4K, screw
20	3741035005	Kupplungsbetätigungshebel komplett		1
		clutch actuating lever complete
21	9014373000	M6x8-10.9-A4K Linsenflanschkopfschraube		1
		M6x8-10.9-A4K flange button head screw
22	3741008000	Rückstellfeder, Kuppl.-betätigung		1
		return spring clutch actuating lever
23	9015111000	Wellendichtring 14x25x5 NBR		1
		oil seal 14x25x5 NBR
24	9015088000	HK 1412 B (14x20x12), Nadelhülse		1
		HK 1412 B (14x20x12) needle bearing
25	9015153000	Gleitlagerbuchse		1
		sliding bush
26	9015167000	DIN 6912-M5x20-8.8-ps si, Schraube	5+2	1
		DIN 6912-M5x20-8.8-ps si, screw
27	9468141000	DIN 7603-Cu-5x9 Dichtring		1
		DIN 7603-Cu-5x9 sealing washer

	M10	SCHALTBETÄTIGUNG
		GEARCHANGE ASSY.
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		M10 Schaltbetätigung
		GEARCHANGE ASSY.
1	3742032000	Schaltgabelwelle 2		1
		bar, shift fork guide 2
2	9442454000	DIN 6779-9 Sicherungsscheibe		1
		DIN 6779-9 retaining washer
3	3747034000	Schaltgabel 1. und 3. Gang		1
		fork, shift 1 and 3
4	3747033000	Schaltgabel 2. und 4. Gang		1
		fork, shift 2 and 4
5		DIN 7991-M5x16-10.9-mk Senkschraube		1^*
		DIN 7991-M5x16-10.9-mk countersunk head screw
6		Scheibe, Senkschraube		1^*
		washer for countersunk head screw
7		Schaltstem		1^*
		stopper
8		6004-2Z Kugellager (20x42x12)		1^*
		6004-2Z ball bearing (20x42x12)
9		DIN 6885-B4x4x6 Passfeder		1^*
		DIN 6885-B4x4x6 parallel key
11		DIN 1476-3x5-St Halrundkerbnagel		1^*
		DIN 1476-3x5-St round head grooved pin
12	3747000005	Schaltwalze		1
		shift cam assy
13	9015186000	DIN 7603 A 10x13,5x1 Flachdichtring		1
		DIN 7603 A 10x13,5x1 sealing ring
14	9015177000	Leerlaufschalter	10+2	1
		neutral read switch
15	9015077000	ISO 8734-10x60-B-St Schaltgabelwelle 1		1
		ISO 8734-10x60-B-St bar, shift fork guide 1
16	3747031000	Schaltgabel 5. und 6. Gang		1
		fork, shift 5 and 6
17	3747022000	DIN 2076-C-3,2 Rückstellfeder, Schaltwelle		1
		DIN 2076-C-3,2
18	9015116000	DIN 6779-10 Sprengring		1
		DIN 6779-10 retaining washer
19	3747020000	Schaltwelle		1
		shift shaft
20	3747015000	Bolzen M6, Indexhebel	8+2	1	Loctite 243
		bolt M6, stopper lever assy
21	3747010000	Indexhebel		1
		stopper lever assy
22	3747014000	Drehfeder, Indexhebel		1
		spring, stopper lever assy
23	9014793000	DIN 933-M6x30-8.8-A4K Sechskantschraube	10+2	1
		DIN 933-M6x30-8.8-A4K hexagon screw
24	9436013000	DIN 125-A6,4-140HV-A4K Scheibe		1
		DIN 125-A6,4-140HV-A4K washer
25	3925035605	Fussschalthebel		1
		gear shift pedal
26	9438365000	DIN 137-B6FSt-A4K Federscheibe		1
		DIN 137-B6FSt-A4K spring washer
27	9013309000	DIN982-M6-8-A4K Sechskantmutter		1
		DIN982-M6-8-A4K hexagon nut
28	0547050000	Muffe für Schalthebel		1
		rubber for pedal gear shift
		Nur 0-Serie 2
		Only pre-serial motorcycles
	3747001000	Schaltwalze		1
		shift cam assy
		^* Bestandteil Schaltwalze, nicht einzeln lieferbar
		^* part of shift cam assy, not deliverable as single part

	M11	GETRIEBE
		GEARBOX
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		M11 Getriebe
		GEARBOX
1	9015119000	6204 C3 (20x47x14), Kugellager		1
		6204 C3 (20x47x14) ball bearing
2	9439104000	DIN 471-15x1 Sicherungsring		1
		DIN 471-15x1 retaining ring
3	3746023000	Distanzscheibe		1
		spacer washer
4	3746016000	Zahnrad, 1. Gang		1
		free pinion, first gear
5	3746015000	Schaltrad, 1. und 3. Gang		1
		gear pinion, 1st and 3rd gear
6	3746019000	Sicherungsring		3
		retaining ring
7	3746020000	Scheibe (26,5x22,2x18,5x0,5)		3
		washer (26,5x22,2x18,5x0,5)
8	3746014000	Zahnrad, 3.Gang		1
		free pinion, 3rd gear
9	3746021000	Scheibe (25x15x0,6)		1
		washer (25x15x0,6)
10	3746013000	Zahnrad, 4. Gang		1
		free pinion 4th gear
11	3746036000	Schaltrad, 2. und 4. Gang		1
		gear pinion, 2nd and 4th gear
12	3746035000	Zahnrad, 2. Gang		1
		free pinion, 2nd gear
13	3746034000	Abtriebswelle		1
		output shaft
14	9015120000	6304 (20x52x15), Kugellager, Abtriebswelle		1
		6304 (20x52x15) ball bearing, output shaft
15	3746030000	Hülse		1
		sleeve
16	9015059000	Ritzel		1
		sprocket
17	3746032000	Sicherungsblech, Kettenritzel		1
		lock washer, sprocket
18	3746033000	Mutter, Kettenritzel		1
		nut, sprocket
19	9015118000	6202 C3 (15x35x11), Kugellager		1
		6202 C3 (15x35x11) ball bearing
20	3746001000	Antriebswelle		1
		driving shaft
21	3746002000	Zahnrad, 5. Gang		1
		free pinion, 5th speed
22	3746004000	Scheibe 25,5x20x1		2
		washer 25,5x20x1
23	3746005000	Sicherungsring		2
		retaining ring
24	3746003000	Schaltrad, 5. und 6. Gang		1
		gear pinion, 5th and 6th speed
25	3746006000	Zahnrad, 6. Gang		1
		free pinion
26	3746007000	Antriebszahnrad, 2. Gang		1
		gear, 2nd speed
27	9439467000	DIN 471-20x1,2 Sicherungsring		1
		DIN 471-20x1,2 retaining ring
28	9015087000	HK 1512 B, Nadellager, Antriebswelle		1
		HK 1512 B needle bearing, driving shaft
11	3746012000	Schaltrad 2. und 4. Gang		1^*
		gear pinion, 2nd and 4th gear
12	3746011000	Zahnrad 2. Gang		1^*
		gear, 2th pinion
13	3746010000	Abtriebswelle		1^*
		output shaft
	3746040000	Zahnrad-Set		1^*
		gear set
		^* nur 0-Serie 2
		^* only prototype series

	M12	VERGASER
		CARBURETOR
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		M12 Vergaser
		CARBURETOR
1	3742028000	Dichtung, Ansaugkrümmer		1
		gasket, intake mainfold
2	3742035005	Ansaugkrümmer		1
		intake mainfold
3	9015145000	DIN 912-M6x20-8.8-ps si, Zylinderschraube	8+2	3
		DIN 912-M6x20-8.8-ps si, allen screw
4	9022149000	Dichtring, Thermoschalter ø26,7x22,2x1,4		1
		gasket ring, thermal switch, ø26,7x22,2x1,4
5	9014238000	Thermoschalter mit Dichtring	13+2	1
		thermal switch with gasket ring
6	9013022000	DIN 3017-Al-40-60 W1 Schelle		1
		DIN 3017-Al-40-60 W1 clamp
7	9412891000	DIN 912-M6x16-8.8-A4K Zylinderschraube		2
		DIN 912-M6x16-8.8-A4K allen screw
8	9438365000	DIN 137-B6-Fst-A4K Federscheibe		2
		DIN 137-B6-Fst-A4K spring washer
9	3742041000	Vergaserstutzen		1
		carburetor connecting piece
10	9015091000	Vergaser		1
		carburetor
	3742049000	Klemme, Vergaserüberlauf		1
		clip, carburetor breathing
		^* Ersatzteile siehe M13, Vergaser-Ersatzteile
		^* SPARE PARTS SEE M13, CARB. SPARE PARTS
		Ansauganlage-Serienstart-Lösung^**
		Intakesystem, initial serial
6	9013022000	DIN 3017-Al-40-60 W1 Schelle		2
6		DIN 3017-Al-40-60 W1 clamp
11	3742046000	Vergaserstutzen		1
11		carburetor connecting piece
		^** Exchangeable for whatever reasons with part 3742041000 carburetor connecting piece
		^** Im Reparaturfall austauschbar gegen 3742041000 Vergaserstutzen.

	M13	VERGASER, ERSATZTEILE
		CARBURETOR, SPARE PARTS
		nächster Abschnitt / next ; Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		M13 Vergaser, Ersatzteile
		CARBURETOR, SPARE PARTS
1	9023112000	Kappe		1
		CAP
2	9023074000	Stellschraube		1
		CABLE ADJUSTER
3	9023073000	Mutter		1
		NUT
4	9023082000	Gehäuse für Startvergaser		1
		GUIDE HOLDER
5	9023110000	O-Ring		1
		O-RING
6	9023084000	Feder, Startvergaser		1
		SPRING (CO)
7	9023083000	Starterkolben		1
		PLUNGER ASSY
8	9023071000	Sicherungsscheibe		1
		CLIP
9	9023101000	Düsennadel		1
		JET NEEDLE
10	9023076000	Dichtung		1
		PACKING
11	9023079000	E-Ring		1
		E-RING
12	9023078000	Drosselschieber		1
		PISTON VALVE
13	9023075000	Kappe		1
		cap
14	9023077000	Verschlußkappe		1
		MIXING CAP ASSY
15	9023111000	Dichtung		1
		PACKING
16	9023072000	Feder		1
		SPRING (CO)
17		Vergasergehäuse		1
		MIXING BODY ASSY
18	9023109000	Dichtung		1
		PACKING
19	9023108000	Schraube		1
		SCREW
20	9023086000	Feder, Schieberanschlagschraube		1
		SPRING (CO)
21	9023087000	O-Ring		1
		O-RING
22	9023085000	Schieberanschlagschraube		1
		ADJUST SCREW
23	9023091000	O-Ring		1
		O-RING
24	9023104000	Schwimmer		1
		FLOAT ASSY
25	9023105000	Stift		1
		PIN
26	9023089000	Platte		1
		PLATE
27	9023092000	O-Ring		1
		O-RING
28	9023088000	Schraube		1
		SCREW
29	9023106000	Schwimmernadel-Ventil		1
		NEEDLE VALVE ASSY
30	9023103000	O-Ring		1
		O-RING
31	9023080000	Düsenhalter		1
		JET HOLDER
	9023099000	Nadeldüse		1
		NEEDLE JET (PM)
32	9023100000	Hauptdüse		1
		MAIN JET
33	9023102000	Halter, Hauptdüse		1
		HOLDER
34	9023098000	Leerlaufdüse		1
		PILOT JET
35	9023093000	Scheibe zum O-Ring		1
		WASHER at O-ring
36	9023094000	Feder, Leerlauf-Gemischschraube		1
		SPRING (CO)
37	9023095000	Leerlauf-Gemischschraube		1
		ADJUSTER
38	9023081000	Startdüse		1
		JET
39	9023096000	Dichtung, Schwimmergehäuse		1
		GASKET
40	9023097000	Schwimmergehäuse		1
		FLOAT BODY ASSY
41	9023107000	Schraube		4
		SCREW
42	9023090000	Schraube		1
		SCREW
		Schlauch 520 mm lang		1
		HOSE, length 520 mm
		Schlauch 250 mm lang		1
		HOSE, length 250 mm
		Teile ohne Teilnummer nicht lieferbar!
		Parts without PART NO, not deliverable!

	M14	ANLASSER
		STARTER MOTOR
		nächster Abschnitt / next ; Index

B 196-8-M6x1-ps si self locking hexagon nutDIN 137-B6-FSt-A4K spring washercable, starter motorO-ring ø30x3starter motorDIN 912-M6x30-8.8-ps si allen screw

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		M14 Anlasser
		STARTER MOTOR
1	9015176000	B 196-8-M6x1-ps si Sicherungsmutter		1
1
2	9438345000	DIN 137-B6-FSt-A4K Federscheibe		1
2
3	9015173000	Kabel, Elektrostarter		1
3
4	9020043000	O-Ring ø30x3		1
4
5	9015101000	Elektrostarter		1
5
6	9015033000	DIN 912-M6x30-8.8-ps si Zylinderschraube	8+2	2
6

	M15	LICHTMASCHINE
		GENERATOR
		Index

NR NO.	TEILNUMMER PART NO.	BEZEICHNUNG DESCRIPTION	Nm	Tour
		M15 Lichtmaschine
		GENERATOR
1	9016127000	Sensor (Pick up)		1
		pick up sensor
2	9015079000	Kabeltülle, Pick up		1
		cable duct, pick up
3	9015159000	DIN 912-M5x25-8.8-A4K-mk Zylinderschaube	5+2	2	mk
		DIN 912-M5x25-8.8-A4K-mk allen screw			pl
4	9015126000	Rotor		1
		rotor assy
5	9015146000	DIN 6340-8,4-A4K Scheibe, Rotor		1
		DIN 6340-8,4-A4K washer, rotor
6	9015013000	DIN 933-M8x20-10.9-A4K-mk Sechskantschraube	26+4	1	mk
		DIN 933-M8x20-10.9-A4K-mk hexagon screw			pl
7	9015165000	DIN 912-M5x12-8.8-A4K-mk Zylinderschraube	5+2	2	mk
		DIN 912-M5x12-8.8-A4K-mk allen screw			pl
8	9015125000	Stator		1
		stator assy
9	9015162000	ISO 7380-M5x6-A4K Schraube	5+2	1
		ISO 7380-M5x6-A4K screw
10	3745021000	Halteblech		1
		holder
11	9015079000	Kabeltülle, Stator		1
		cable duct, stator
12	3745020265	Deckel, Gehäuse links		1
		cover, alternator
13	9015033000	DIN 912-M6x30-8.8-ps si Zylinderschraube		1^*
		DIN 912-M6x30-8.8-ps si allen screw
14	9015114000	DIN 912-M6x40-8.8-ps si Zylinderschraube		2
		DIN 912-M6x40-8.8-ps si allen screw
	9015012000	DIN 6888-3x3,7 Scheibenfeder		1^*
		DIN 6888-3x3,7 woodruff key
		mk = mikroverkapseltes Gewinde
		pl = pre-locked thread
		^* siehe M07 Kurbelwelle
		^* see M07 crank shaft

Index

MZ RT 125

ERSATZTEILLISTE

SPARE PARTS LIST

Inhaltsverzeichnis

Index

1. Hinweise zur Ersatzteilbestellung

2. How to order spare parts:

F01

RAHMEN

FRAME

F02

FUSSRASTEN, SEITENSTÄNDER

FOOTRESTS, SIDE STAND

F03

TELESKOPGABEL

FRONT FORK

F04

GABELBRILLEN UND ÖSEN

FORK BRIDGES AND GUIDES

F05

LENKER

HANDLEBAR

F06

HAUPTBREMSZYLINDER VORN

FRONT MASTER CYLINDER

F07

BREMSE VORN

FRONT CALIPER

F08

VORDERRAD

FRONT WHEEL

F09

FUSSBREMSBETÄTIGUNG

FOOT BRAKE

F10

BREMSSATTEL HINTEN

REAR BREAK CALIPER

F11

HINTERRAD

REAR WHEEL

F12

HINTERRADFEDERUNG

REAR SUSPENSION

F13

SITZBANK, SEITENVERKLEIDUNG

DOUBLE SEAT

F14

VORDERRADKOTFLÜGEL

FRONT MUDGUARD

F15

HINTERRADKOTFLÜGEL

REAR MUDGUARD

F16

SCHEINWERFER

HEADLAMP

F17

INSTRUMENTE, KONTROLLLEUCHTEN

METERS, PILOT LAMPS

F18

INNERE ELEKTRIK

INNER ELECTRIC

F19

BLINKLEUCHTEN, RÜCKLICHT

INDICATORS, TAIL LIGHT

F20

KABEL, KABELZUBEHÖR MOTORRAD

CABLE, CABLE ACCESSORIES MOTOCYCLE

F21

KÜHLSYSTEM

COOLING SYSTEM

F22

AUSPUFFANLAGE

SILENCER

F23

TANK

FUEL TANK

F24

ANSAUGSYSTEM

AIRBOXSYSTEM

F25
