8. Sonderwerkzeuge

8.1. Verzeichnis der Sonderwerkzeuge

nächster Punkt ; Index

Bild 182. Motoren-Montagebock 22-50.014

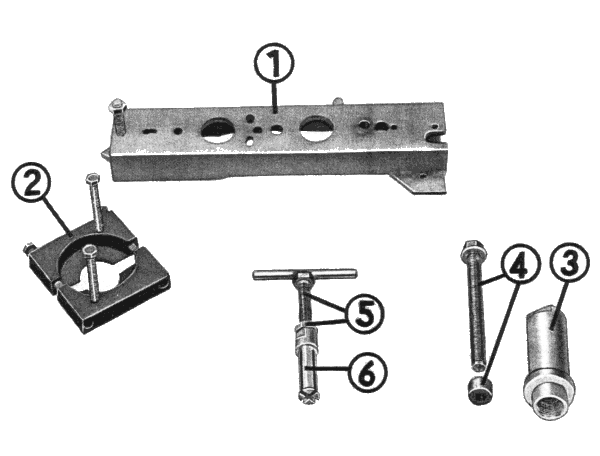

Bild 183. Kombiniertes Montagewerkzeug

E.-Bestell-Nr.Zeichnungs-Nr.
1Montagebrücke22-50.4301.
2Kugellagerabzieher (MM 250/4)22-50.4312.
3Abziehhülse (Kupplung MM 250/4)22-50.4353.
4Druckspindel mit Druckstück22-50.4374.
5Abziehschraube für Sacklochlager22-50.4385.
6Spannpatrone22-50.4396.


Bild 184. Sonstiges Sonderwerkzeug

E.-Bestell-Nr.Zeichnungs-Nr.
1Abzieher für Antriebsrad (05-MV 45-3)89-99.0647.
2Montageaufnahme für Getriebesatz29-50.0118.
3Meßeinrichtung für Axialspiel innerer Mitnehmer (05-ML 13-4)89-99.1179.
4Kupplungsspannvorrichtung (05-MV 150-2)89-99.07110.
5Gegenhalter für Getriebekettenrad (05-MW 45-3)89-99.05711.
6Ausdrückvorrichtung für Kolbenbolzen22-50.01012.
7Kolbenunterlage22-50.41213.
Kolbenringzange (05-MW 141-4)89-99.12414.
Spannring (05-MW 147-4)89-99.12815.
8Schlagdorn für Paßhülsen (11-MW 3-4)89-99.07216.
9Führungsdorn für Kolbenbolzen (05-MW 19-4)89-99.05117.
10Schlagdorn für Lager 6203 und 6204 (11-MW 7-4)89-99.07318.
11Schlagdorn für Lager 630629-50.40519.
12Montagewerkzeug für Dichtring 30x72x7 Lichtmaschinenseite29-50.40620.
13Montagewerkzeug für Dichtring 30x72x7 Kupplungsseite29-50.40921.
14Zentrierbolzen für Schwinge (05-MW 26-4)89-99.05522.
15Spezialschlüssel für Stoßdämpfer (05-MW 82-4)89-99.05923.
16Spreizdorn für Radlager (H 8-820-3)89-99.09024.
17Montageschlüssel für Teleskopgabel (19-MW 22-1)89-99.136ohne
Abziehvorrichtung für Lager im Steuerkopf22-51.00625.
Montagevorrichtung für Gummilagerung Schwinge22-51.44526.
18Zündeinstellehre29-50.801ohne
19Ankerabziehschraube (02-MW 39-4)89-99.02627.
Distanzstück (kein Spezialwerkzeug)28.




8.2. Zeichnungen der Sonderwerkzeuge

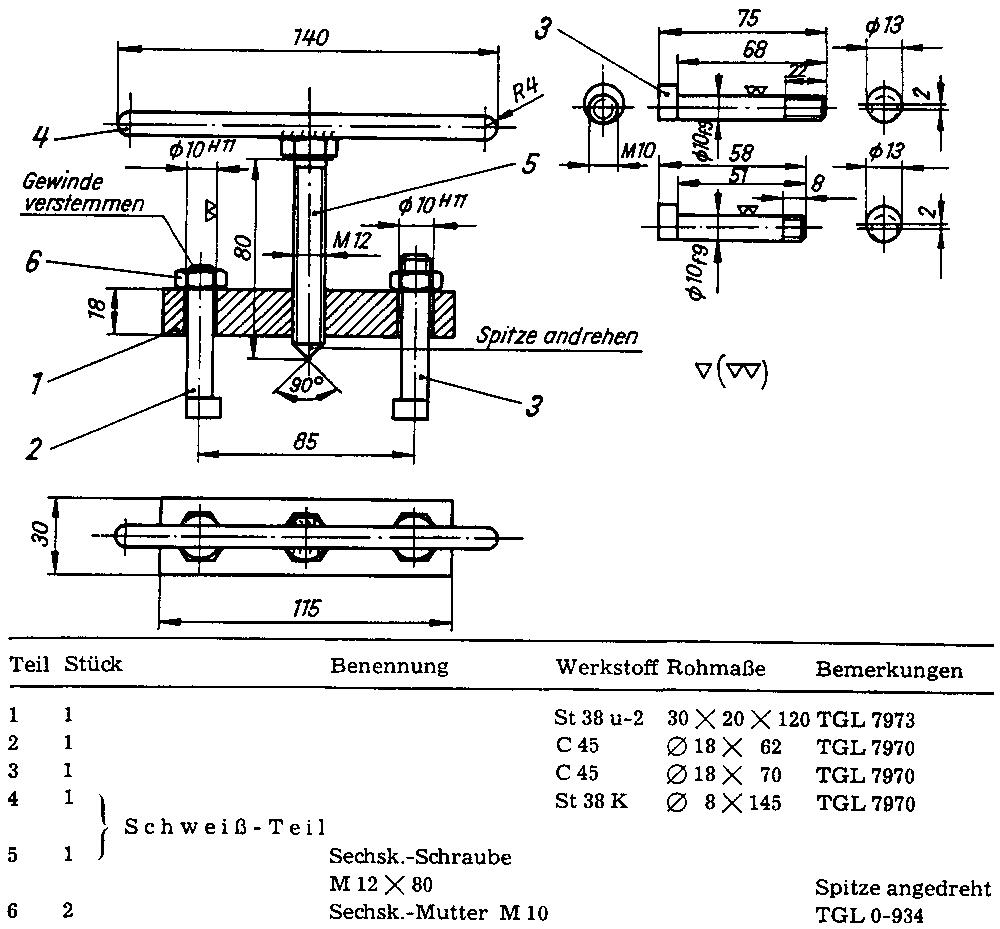

1. Montagebrücke 22-50.430

nächster Punkt ; Index





2. Kugellagerabzieher (MM 250/4) 22-50.431

nächster Punkt ; Index





3. Abziehhülse (Kupplung MM 250/4) 22-50.435

nächster Punkt ; Index

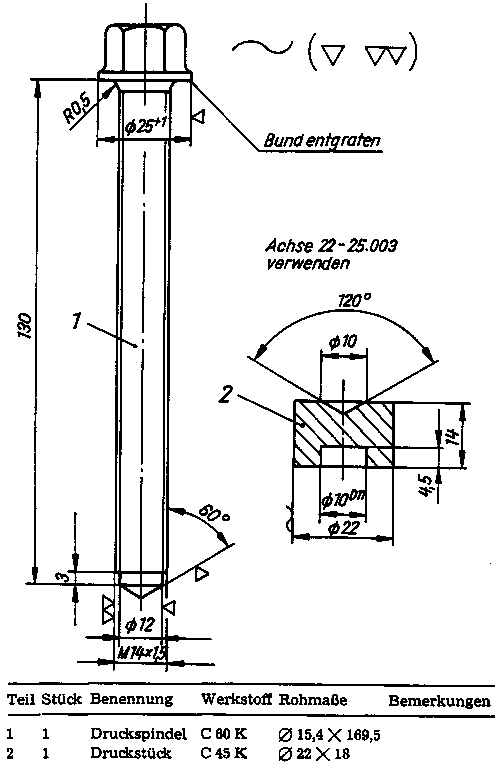

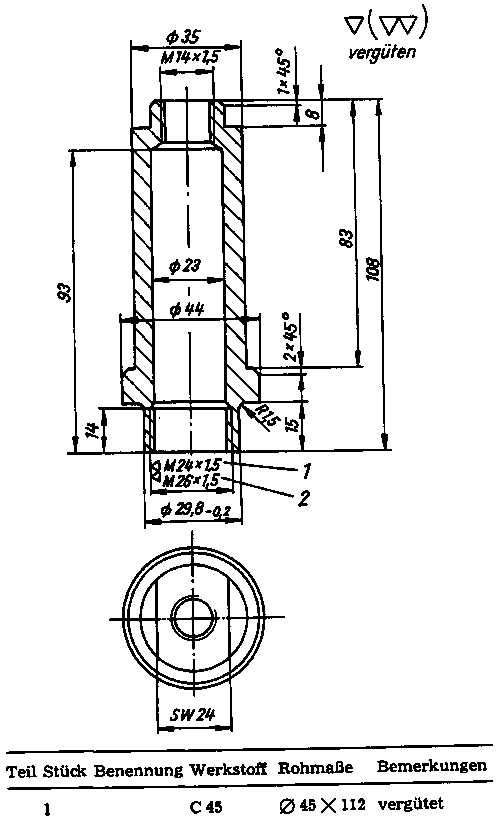

4. Druckspindel mit Druckstück 22-50.437

nächster Punkt ; Index





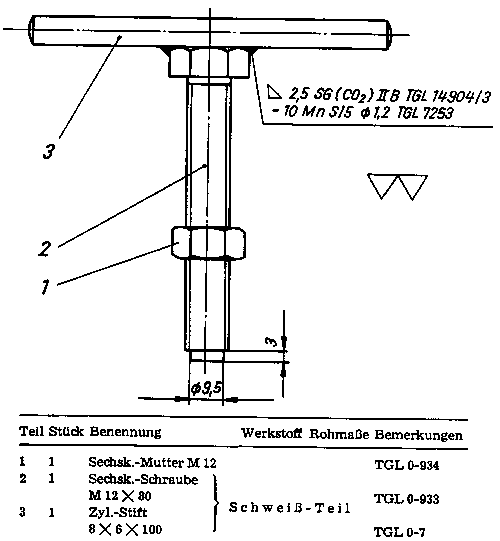

5. Abziehschraube für Sacklochlager 22-50.438

nächster Punkt ; Index

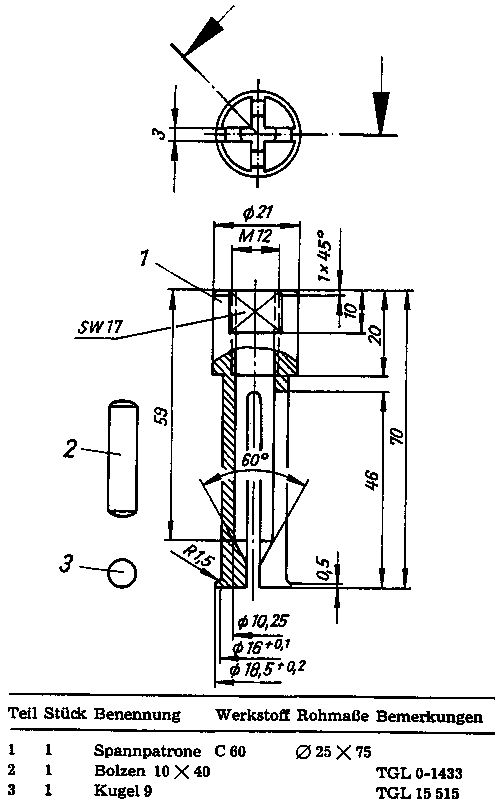

6. Spannpatrone 22-50.439

nächster Punkt ; Index





7. Abzieher für Antriebsrad (05-MV 45-3) 88-99.064

nächster Punkt ; Index

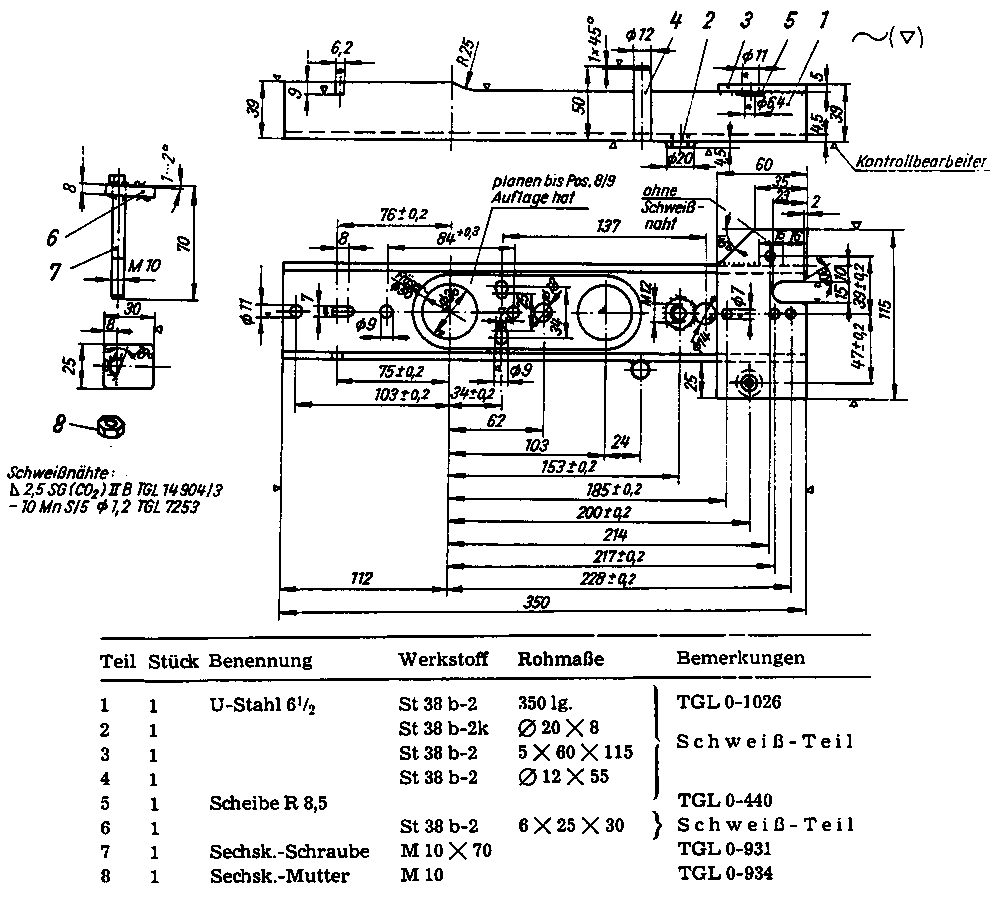

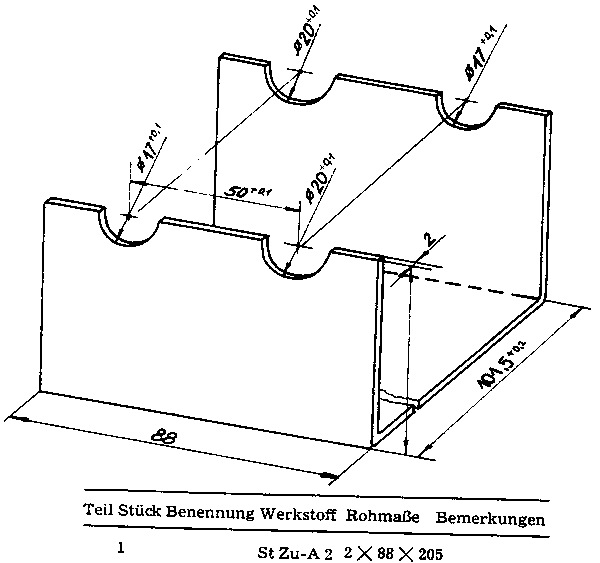

8. Montageaufnahme für Getriebesatz 29-50.011

nächster Punkt ; Index

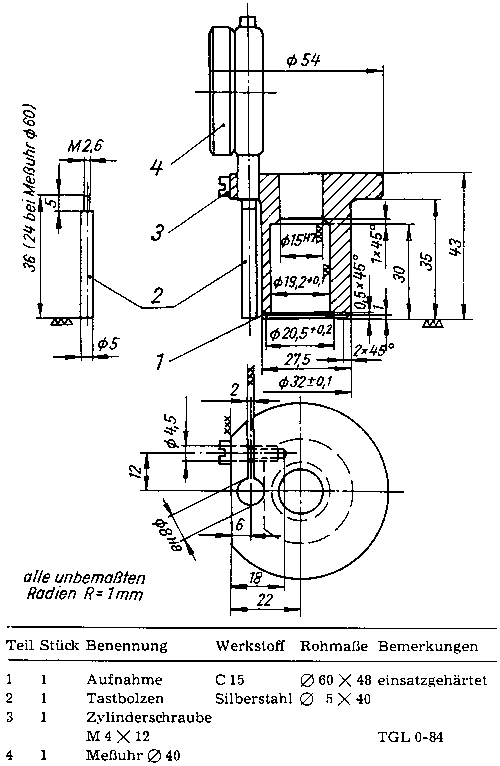

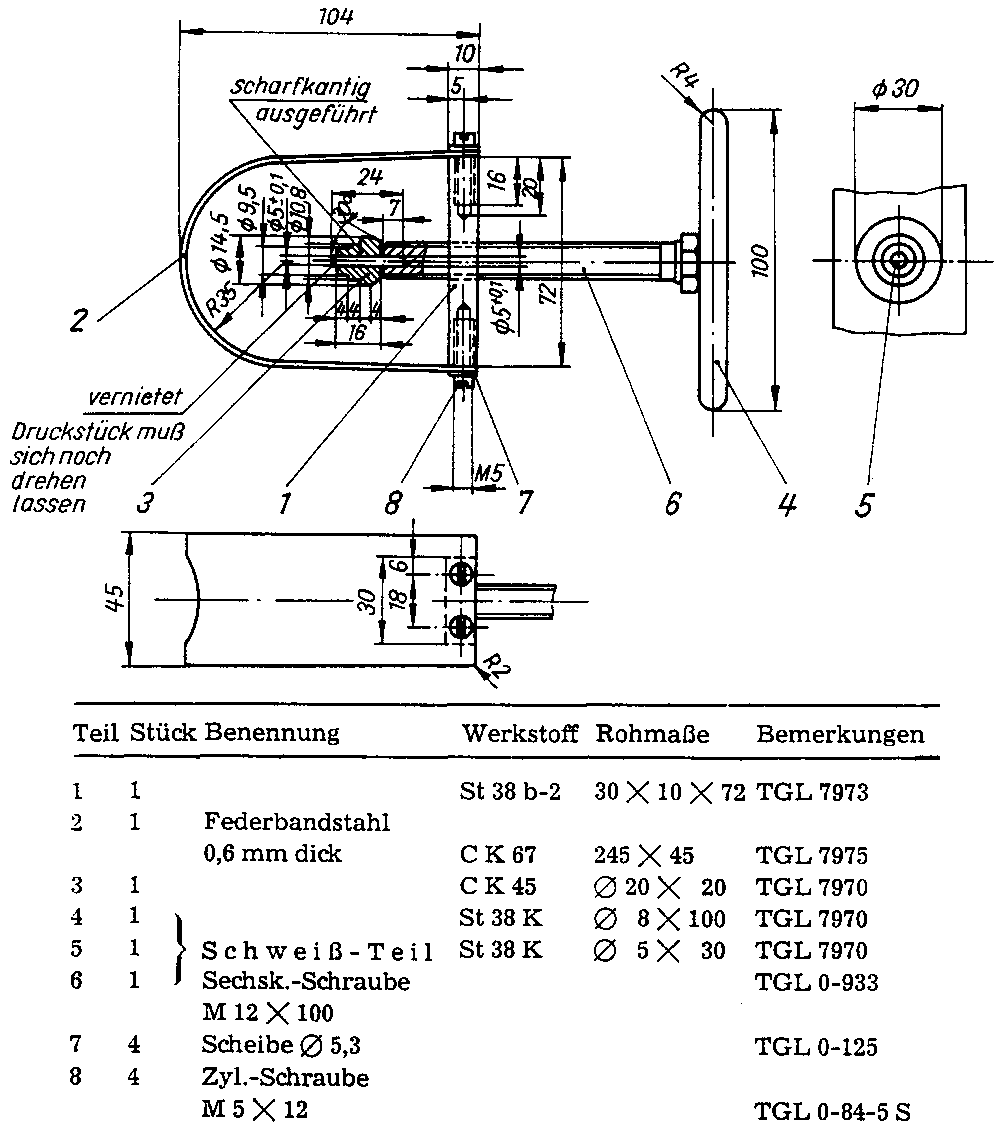

9. Meßeinrichtung für Axialspiel innerer Mitnehmer (05-ML 13-4) 89-99.117

nächster Punkt ; Index

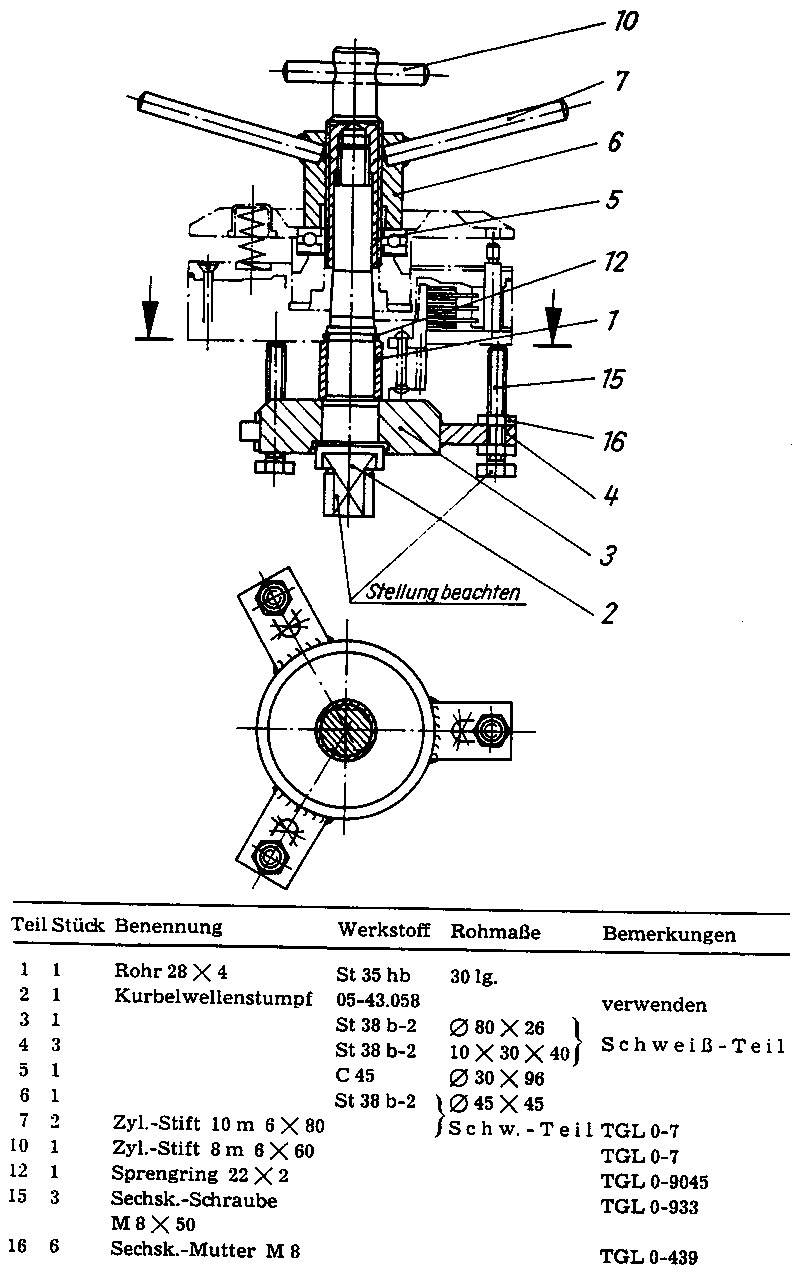

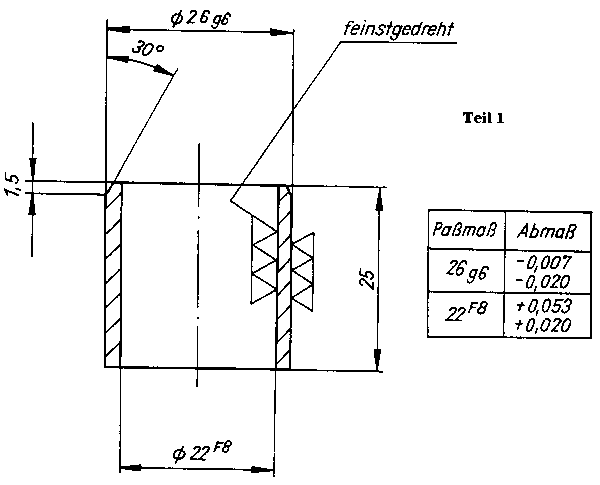

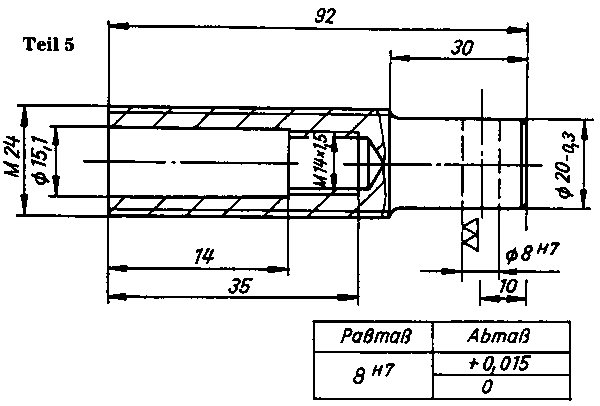

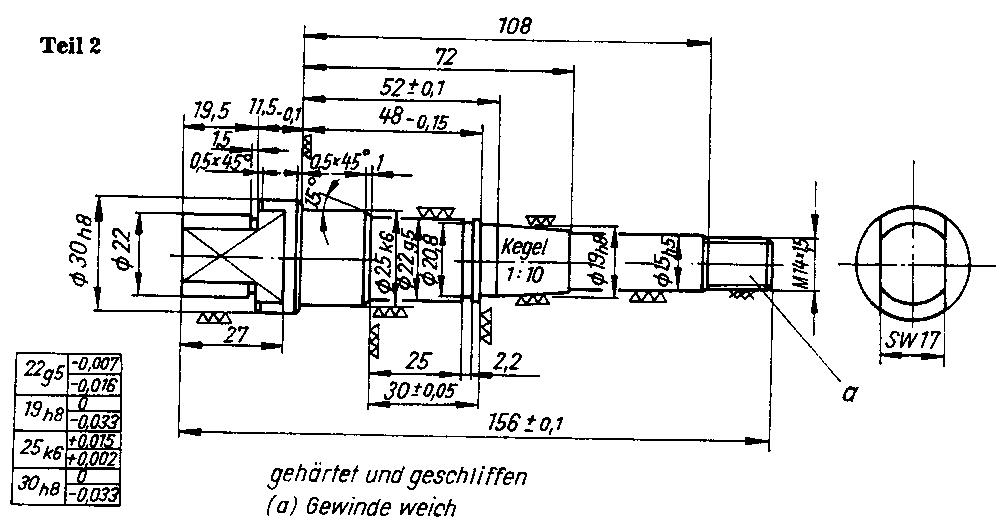

10. Kupplungsspannvorrichtung (05-MV 150-2) 89-99.071

nächster Punkt ; Index

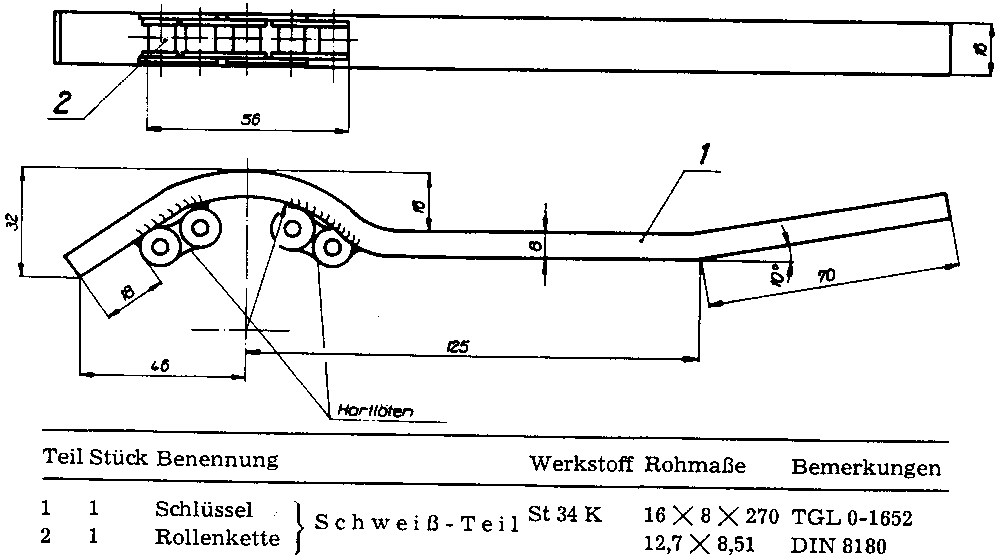

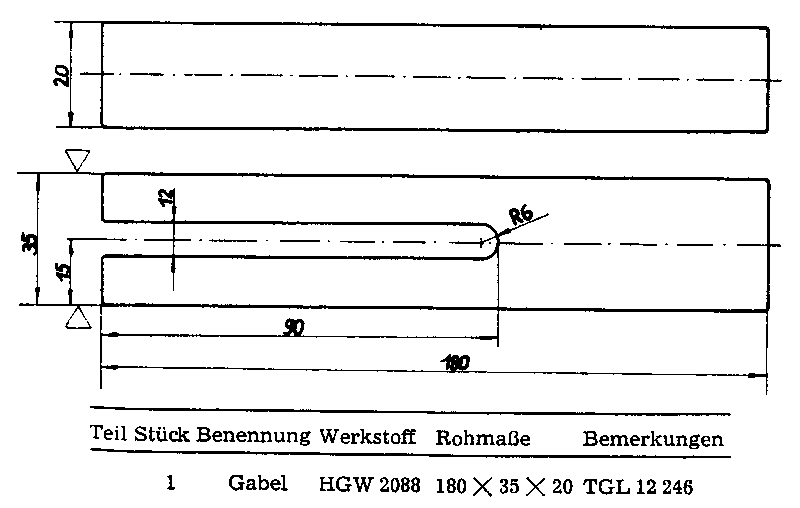

11. Gegenhalter für Getriebekettenrad (05-MW 45-3) 89-99.057

nächster Punkt ; Index





12. Ausdrückvorrichtung für Kolbenbolzen 22-50.010

nächster Punkt ; Index





13. Kolbenunterlage 22-50.412

nächster Punkt ; Index

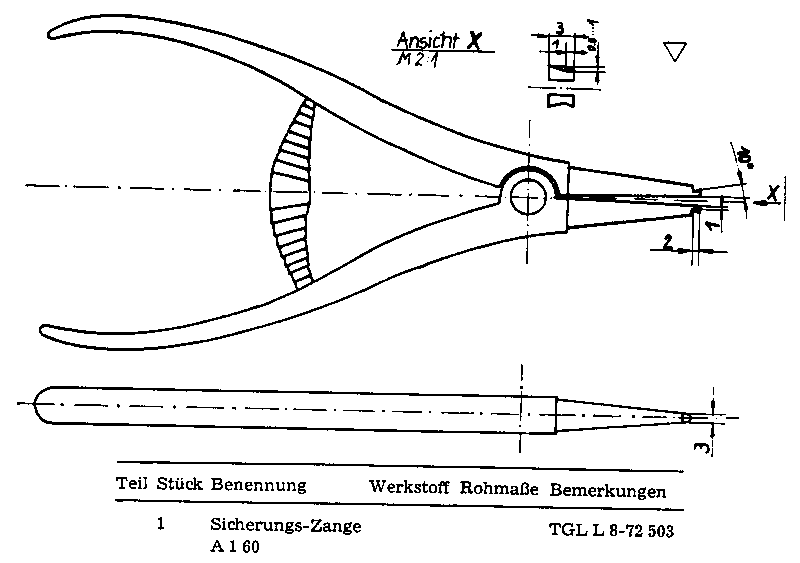

14. Kolbenringzange (05-MW 141-4) 89-99.124

nächster Punkt ; Index

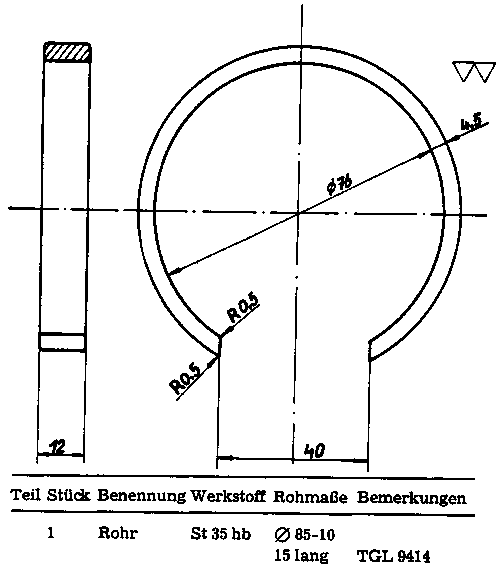

15. Spannring (05-MW 147-4) 89-99.128

nächster Punkt ; Index

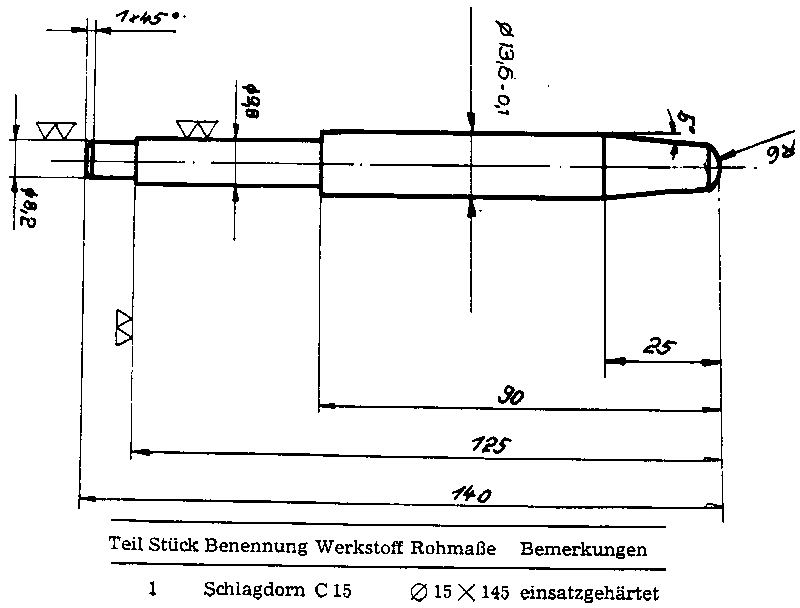

16. Schlagdorn für Paßhülsen (11-MW 3-4) 89-99.072

nächster Punkt ; Index





17. Führungsdorn für Kolbenbolzen (05-MW 19-4) 89-99.051

nächster Punkt ; Index





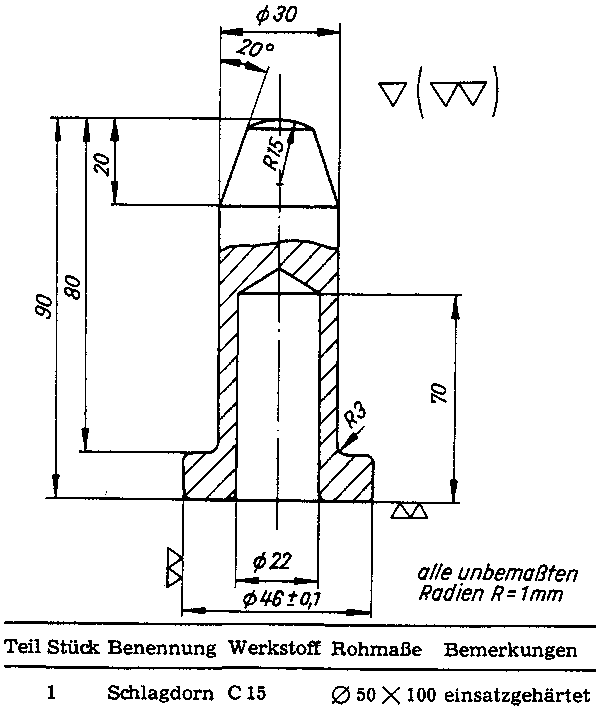

18. Schlagdorn für Lager 6203 und 6204 (11-MW 7-4) 89-99.073

nächster Punkt ; Index

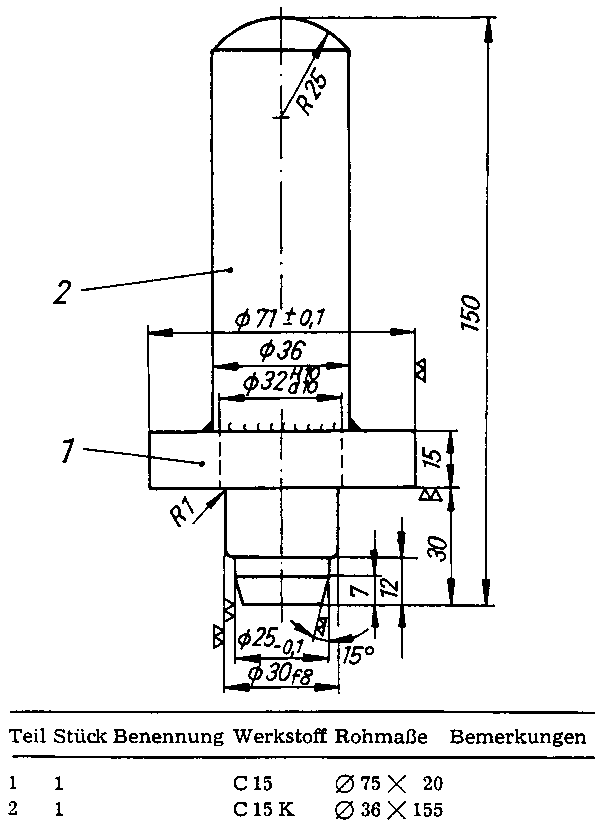

19. Schlagdorn für Lager 6306 29-50.405

nächster Punkt ; Index

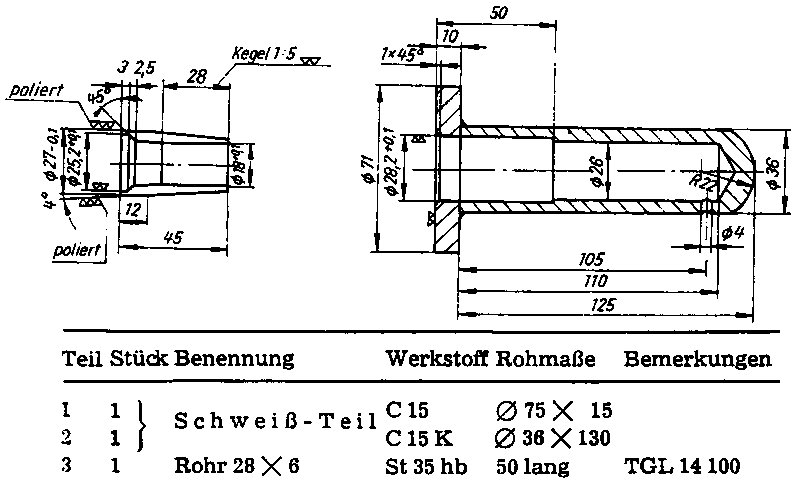

20. Montagewerkzeug für Dichtring (30x72x7) 29-50.406 (Lichtmaschinenseite)

nächster Punkt ; Index

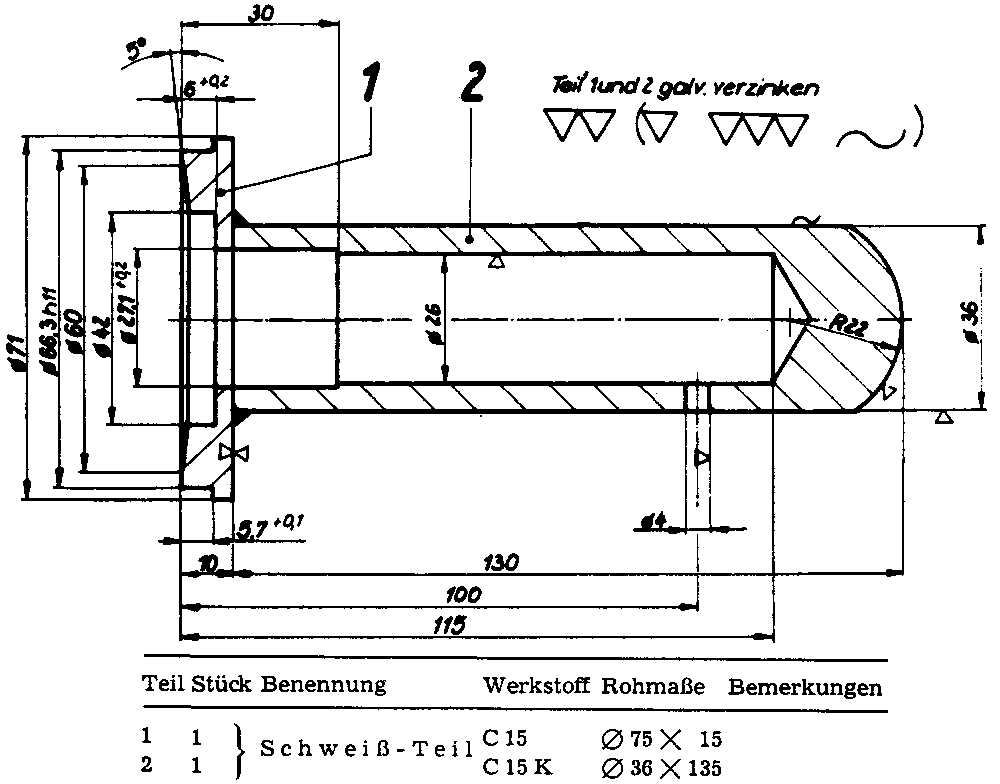

21. Montagewerkzeug für Dichtring (30x72x7) 29-50.409 (Kupplungsseite)

nächster Punkt ; Index

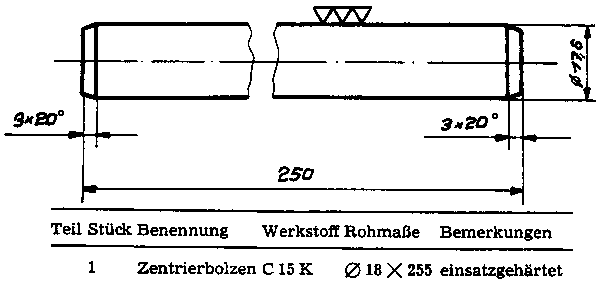

22. Zentrierbolzen für Schwinge (05-MW 26-4) 89-99.055

nächster Punkt ; Index

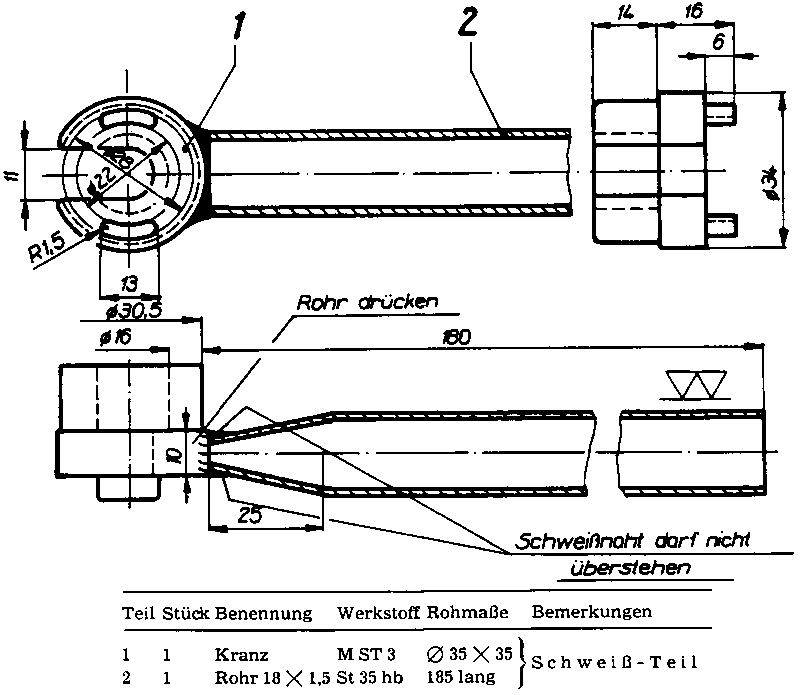

23. Spezialschlüssel für Stoßdämpfer (05-MW 82-4) 89-99.059

nächster Punkt ; Index





24. Spreizdorn für Radlager (H 8-820-3) 89-99.090

nächster Punkt ; Index

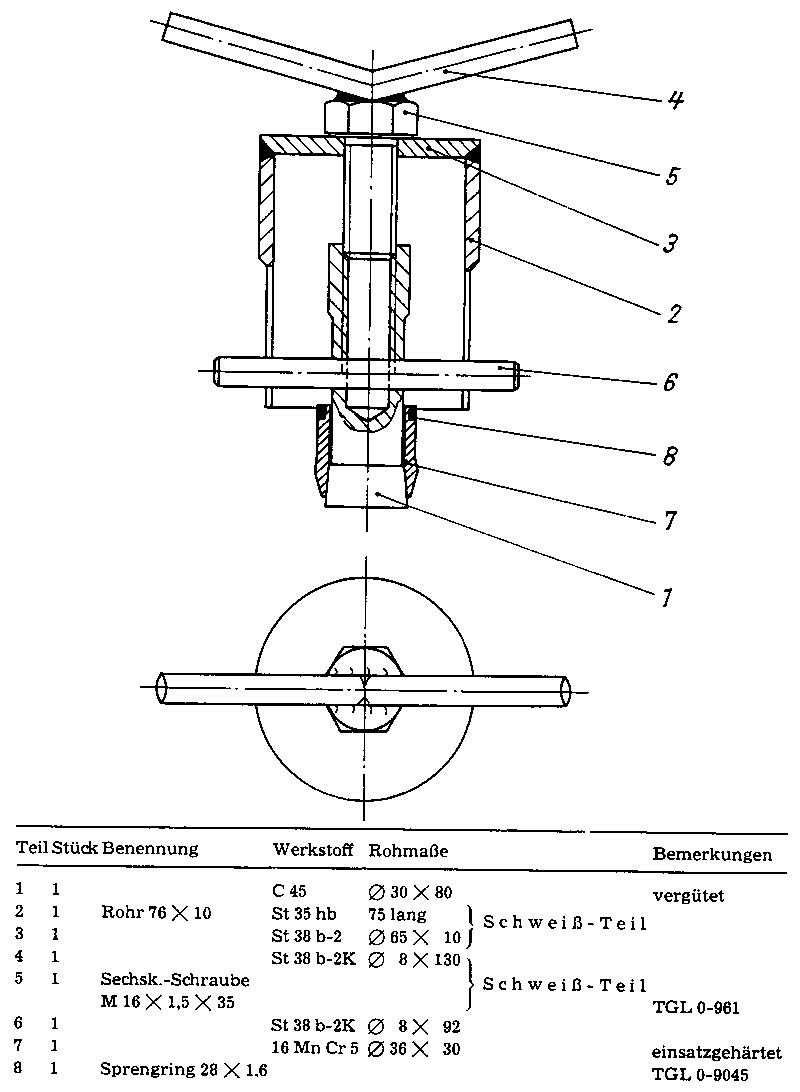

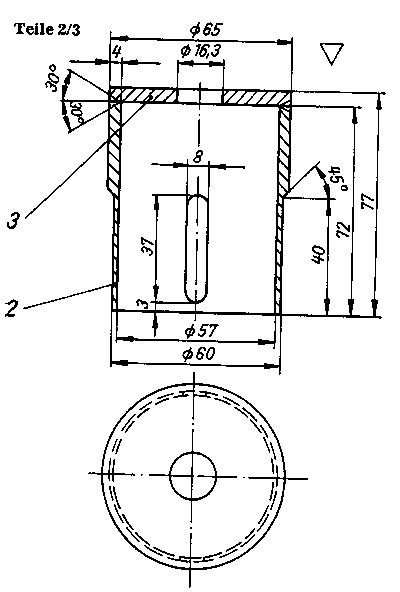

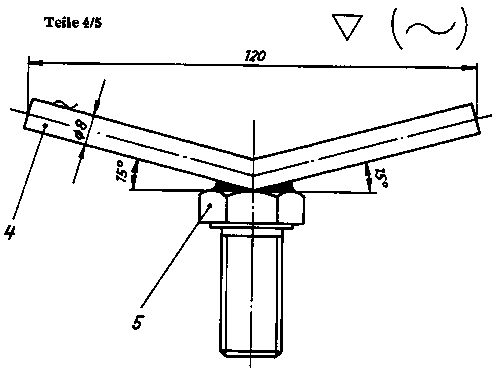

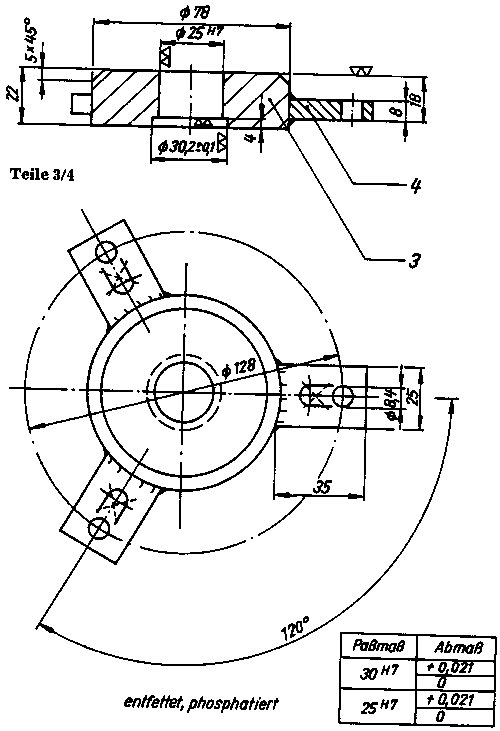

25. Abziehvorrichtung für Lager im Steuerkopf 22-51.006

nächster Punkt ; Index

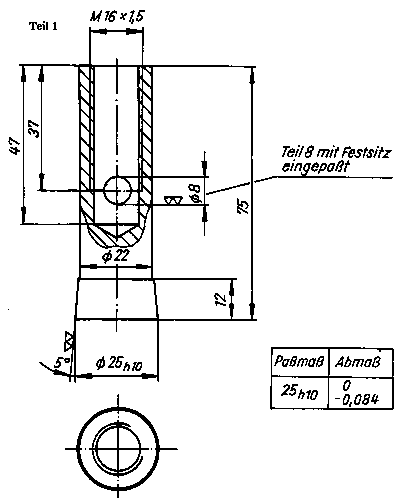

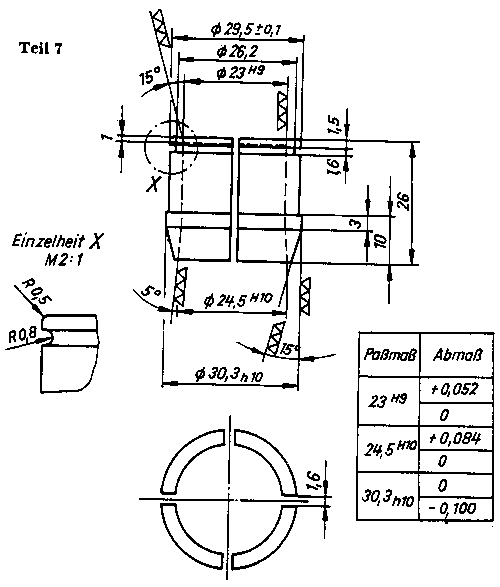

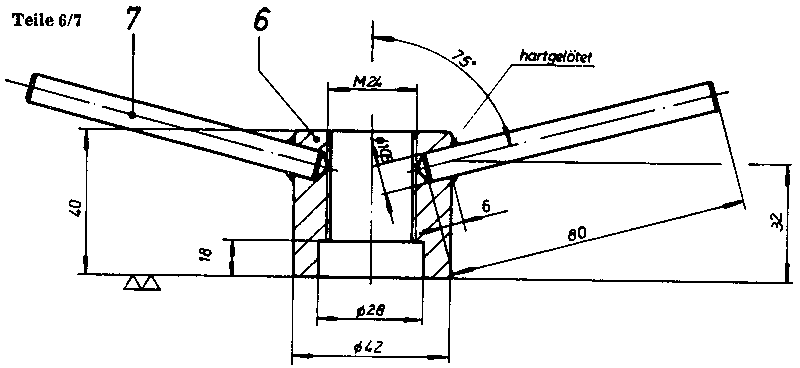

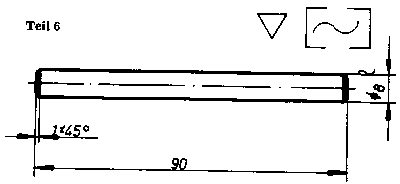

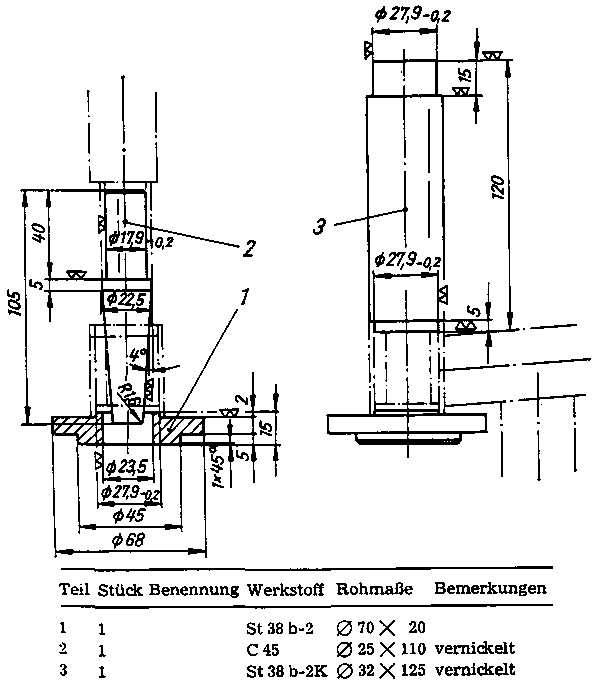

26. Montagevorrichtung für Gummilagerung Schwinge 22-51.445

nächster Punkt ; Index

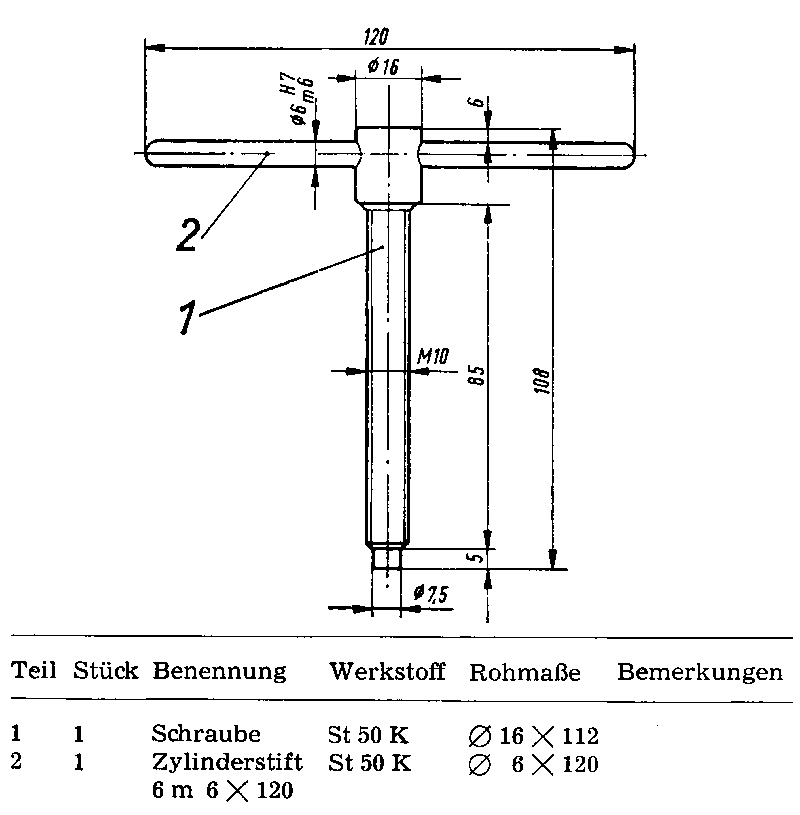

27. Ankerabziehschraube (02-MW 39-4) 89-99.026

nächster Punkt ; Index

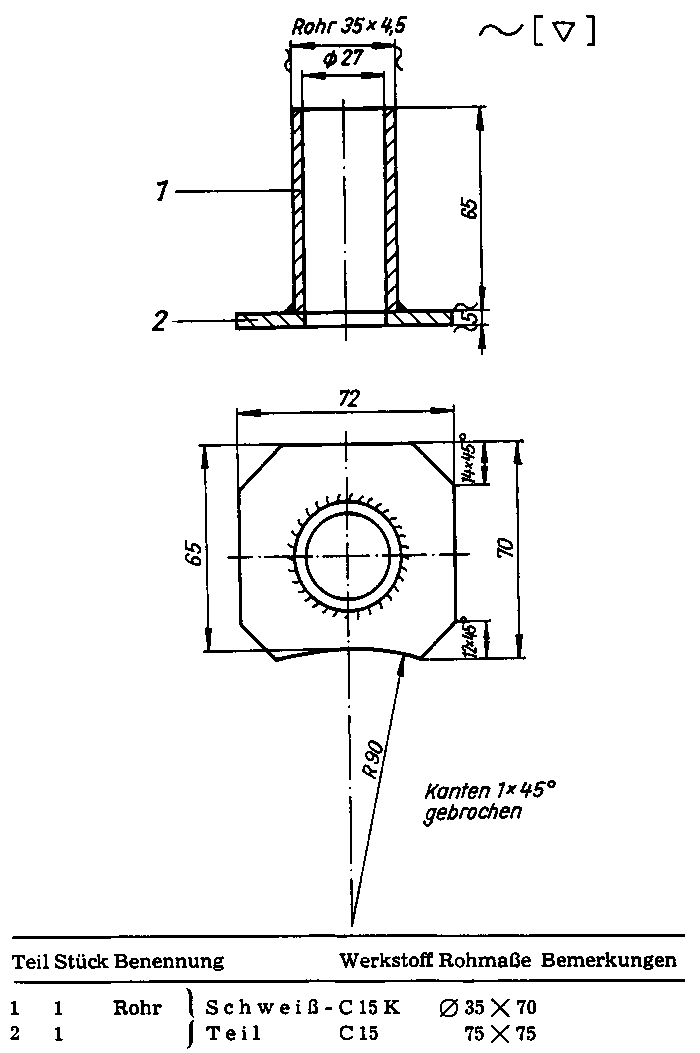

28. Distanzstück (kein Spezialwerkzeug)

nächster Punkt ; Index





9. Anzugsmomente - Motor

nächster Punkt ; Index

- Muttern für den Zylinderkopf 26 Nm (2,6 kpm)
- Zündkerze 40 Nm (4,0 kpm)
- Zylinderschrauben für Gehäuse Lichtmaschinen- und Kupplungsdeckel 13 Nm (1,3 kpm)
- Schrauben für Dichtkappe Abtriebswelle 5 Nm (0,5 kpm)
- Schrauben für Haltekappe - Lichtmaschine 5 Nm (0,5 kpm)
- Schraube für Ankerbefestigung (Lichtmaschine) 20 Nm (2,0 kpm)
- Stiftschrauben für Zylinderbefestigung 20 Nm (2,0 kpm)
- Mutter für Kupplungsbefestigung 80...100 Nm (8...10 kpm)
- Mutter für Antriebsrad 68 Zähne 60 Nm (6,0 kpm)
- Mutter für Kettenritzel am Getriebe 60 Nm (6,0 kpm)
- Schrauben für Abschlußkappe im Kupplungsdeckel bzw. Drehzahlmesserantrieb 8 Nm (0,8 kpm)


10. Anzugsmomente - Fahrgestell

Index

- Mutter für Steuerrohr 150 Nm (15,0 kpm)
- Verschlußschrauben für Telegabel 150 Nm (15,0 kpm)
- Klemmschrauben am unteren Klemmkopf - Telegabel 20 Nm (2,0 kpm)
- Sechskantschrauben für Lenkerhalteschalen 20 Nm (2,0 kpm)
- Klemmschraube - Vorderradachse 20 Nm (2,0 kpm)
- Befestigungsschraube oder Blinkleuchtenaufnahme zur Befestigung des Scheinwerfers 45 Nm (4,5 kpm)
- Vorder- und Hinterradachse 80 Nm (8,0 kpm)
- Mutter für Flanschbolzen - Hinterradantrieb 80 Nm (8,0 kpm)
- Federbeinbefestigung oben 26 Nm (2,6 kpm)
- Federbeinbefestigung unten 45 Nm (4,5 kpm)
- Motorbefestigung hinten 26 Nm (2,6 kpm)
- Motorbefestigung am Gummielement (Zylinderkopf) 26 Nm (2,6 kpm)
- Auspuffrohrbefestigung am Zylinder 150 Nm (15,0 kpm)
- Befestigungsschrauben M 8 für Auspuff 26 Nm (2,6 kpm)
- Schwingenlagerbolzen (voll ausgefedert) 70...80 Nm (7,0...8,0 kpm)
