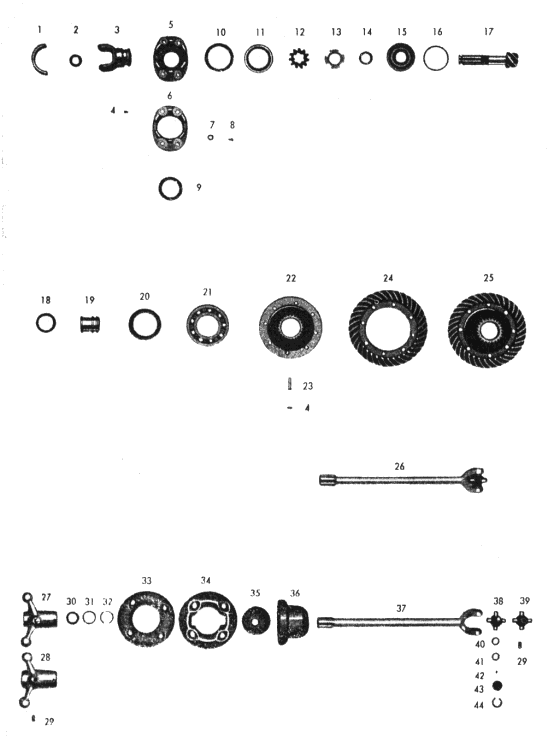

Bild-Nr. | Ersatzteil-Nr. | Bezeichnung | Anzahl | Bemerkung |
1 | 40466 | Halbschale | 2 | |
2 | 40460 | Einlegering | 1 | |
3 | 40492 | Gelenkstück | 1 | |
4 | 17194 | Zylinderrolle 5x8 DIN 5402 | 45 | |
5 | 40494 | Deckel, vollständig | 1 | |
6 | 40495 | Deckel | 1 | Wird nicht mehr als Ersatz geliefert. |
7 | 11315 | Federscheibe B 5 DIN 137 | 2 | |
8 | 04803 | Sechskantschraube M 5x6 DIN 933 | 2 | |
9 | 17590 | Radialdichtring A 30x40 DIN 6504 | 1 | |
10 | 40491 | Scheibe | 1 | |
11 | 40458 | Außenring | 1 | |
12 | 40455 | Sicherungsscheibe | 1 | |
13 | 40490 | Ringmutter | 1 | |
14 | 40493 | Gewindehülse | 1 | |
15 | 17390 | Schräglager QB 17 DIN 628 | 2 | |
16 | 40406 | Scheibe | 1 | Wird in den Stärken 0,15, 0,2, 0,3 und 0,5 je nach Bedarf geliefert. |
17 | 40489 | Ritzel z = 6, m = 2,5 (Solobetrieb) | 1 | Verwendbar bis Hinterradantrieb Nr. 4300. Ritzel u. Tellerrad werden nur paarweise als Ersatz geliefert. |
- | 40434 | Ritzel z = 5, m = 2,5 (Seitenwagenbetrieb) | 1 | Verwendbar bis Hinterradantrieb Nr. 4300. Ritzel u. Tellerrad werden nur paarweise als Ersatz geliefert. |
- | 40380 | Ritzel z = 7, m = 3 (Solobetrieb) | 1 | Verwendbar ab Hinterradantrieb Nr. 43001. Ritzel u. Tellerrad werden nur paarweise als Ersatz geliefert. |
- | 40382 | Ritzel z = 6, m = 3 (Seitenwagenbetrieb) | 1 | Verwendbar ab Hinterradantrieb Nr. 43001. Ritzel u. Tellerrad werden nur paarweise als Ersatz geliefert. |
18 | 40408 | Filzring | 1 | |
19 | 40407 | Abstandhülse | 1 | |
20 | 40405 | Scheibe | 1 | Wird in den STärken 0,15, 0,3 - 0,8 und 1 mm je nach Bedarf geliefert. |
21 | 17374 | Hochschulterkugellager 6207 DIN 625 | 1 | |
22 | 40474 | Tellerradnabe | 1 | Verwendbar bis Hinterradantrieb Nr. 43000. |
- | 40384 | Tellerradnabe | 1 | Verwendbar bis Hinterradantrieb Nr. 43001. |
23 | 10180 | Halbrundniet 5x20 DIN 660 | 3 | |
24 | 40473 | Tellerrad, z = 35, m = 2,5 (Solobetrieb) | 1 | Verwendbar bis Hinterradantrieb Nr. 43000.* |
- | 40433 | Tellerrad, z = 35, m = 2,5 (Seitenwagenbetrieb) | 1 | Verwendbar bis Hinterradantrieb Nr. 43000.* |
- | 40381 | Tellerrad, z = 27, m = 3 (Solobetrieb) | 1 | Verwendbar ab Hinterradantrieb Nr. 43001.* |
- | 40383 | Tellerrad, z = 28, m = 3 (Seitenwagenbetrieb) | 1 | Verwendbar ab Hinterradantrieb Nr. 43001.* |
25 | 40431 | Tellerrad, genietet, z = 35, m = 2,5 (Solobetrieb) | 1 | Verwendbar bis Hinterradantrieb Nr. 43000.* |
- | 40438 | Tellerrad, genietet, z = 35, m = 2,5 (Seitenwagenbetrieb) | 1 | Verwendbar bis Hinterradantrieb Nr. 43000.* |
- | 40387 | Tellerrad, genietet, z = 27, m = 3 (Solobetrieb) | 1 | Verwendbar ab Hinterradantrieb Nr. 43001.* |
- | 40394 | Tellerrad, genietet, z = 28, m = 3 (Seitenwagenbetrieb) | 1 | Verwendbar ab Hinterradantrieb Nr. 43001.* |
26 | 40437 | Gelenkwelle, vormontiert | 1 | |
27 | 40486 | Mitnehmer, äußerer, vollst. | 1 | |
28 | 40487 | Mitnehmer, äußerer | 1 | |
29 | 14550 | Kugelwulstschmierkopf AM 6 DIN 3403 | 2 | |
30 | 40445 | Filzring | 1 | |
31 | 40444 | Scheibe | 2 | |
32 | 40446 | Sprengring | 1 | |
33 | 41774 | Dämpfungsringhälfte | 1 | |
34 | 41856 | Halbschale, vordere | 1 | |
35 | 40482 | Abdeckring | 1 | |
36 | 40481 | Haube | 1 | |
37 | 40480 | Gelenkwelle | 1 | |
38 | 40484 | Gelenkkreuz, vollständig | 1 | |
39 | 40485 | Gelenkkreuz | 1 | Wird nicht mehr als Ersatz geliefert. |
40 | 40476 | Dichtring | 4 | |
41 | 40477 | Kapsel | 4 | |
42 | 40478 | Lagernadel | 68 | |
43 | 40479 | Lagerbuchse | 4 | |
44 | 13429 | Seeger-Ring 17x1 DIN 472 | 4 | |
- | 42264 | Dichtung | 1 | Ohne Abb. |
- | 40398 | Scheibe | 1 | Ohne Abb. |
* Tellerrad und Ritzel werden nur paarweise als Ersatz geliefert. Bei Einbau in Kardangehäuse unter Nr. 9121, in die serienmäßig ein Tellerrad mit z = 43 und ein Ritzel mit z = 7 eingebaut war, muß das Gehäuse ausgedreht werden. |
