SIMSON-KLEINFAHRZEUGE

sind seit vielen Jahren der Begriff für gute technische Konzeption, solide Verarbeitung und hohen Gebrauchswert.

Die weitgehende Standardisierung der einzelnen Fahrzeugtypen ist dabei die Grundlage wirtschaftlicher Fertigung, die sowohl dem Kunden als auch dem Hersteller zugute kommt.

Wir freuen uns, daß auch Sie diese Vorteile erkannt haben und gratulieren Ihnen zum Erwerb Ihres neuen Simson-Fahrzeugs.

Um Ihnen das Bekanntwerden mit ihm zu erleichtern, haben wir diesen kleinen Ratgeber verfaßt und darin alles Wissenswerte über richtige Bedienung, den technischen Aufbau des Fahrzeugs, sachgemäße Wartung und Pflege, Störungssuche und -behebung sowie den Kleinfahrzeugbesitzer interessierende Verordnungen und Bestimmungen aufgeschrieben.

Unsere Garantiebedingungen, die Sie im eigenen Interesse genau durchlesen sollten, finden Sie im Garantieheft.

Der gut organisierte und weit verzweigte Simson-Service bietet die Gewähr für eine einwandfreie technische Betreuung Ihres Fahrzeugs während und nach der Garantiezeit. Jeder unserer Simson-Dienste wird bemüht sein, Sie zuvorkommend und zufriedenstellend zu bedienen.

Wir wünschen Ihnen - nach dem Studium dieser Anleitung -

"Allzeit Gute Fahrt"
VEB Fahrzeug- und Jagdwaffenwerk
Ernst Thälmann Suhl
IFA-Kombinat für Zweiradfahrzeuge

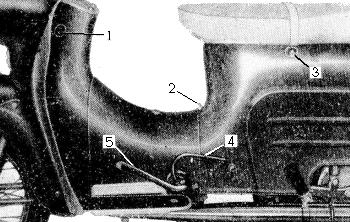

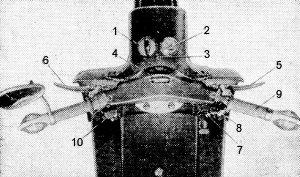

Die Anordnung der Bedienelemente entnehmen Sie bitte dem Abschnitt 9.

Es ist eine Selbstverständlichkeit, daß man sein Fahrzeug erst dann im öffentlichen Straßenverkehr benutzt, wenn man sich hinreichend mit der Anordnung und Handhabung der Bedienelemente vertraut gemacht hat. Eine gewisse Übung ist unumgänglich, um die notwendige Fahrsicherheit zu erwerben.

Nur Zweitaktmischung im Mischungsverhältnis
1 : 33 (entspricht 3 %) für 500 km Einfahrtstrecke
1 : 50 (entspricht 2 %) nach 500 km Einfahrtstrecke

Kraftstoffempfehlung:
Vergaserkraftstoff VK 88 (Mindestoktanzahl ROZ)

Empfehlung für das Motorenöl :
legiertes Zweitakt-Motorenöl 'Hyzet' MZ 22

Falscher Reifenluftdruck beeinträchtigt die Fahrsicherheit und erhöht den Reifenverschleiß. Der richtige Reifenluftdruck beträgt:

Die Luftpumpe befindet sich unter dem Bodenblech der Sitzbank.

Fahrzeug vom Kippständer nehmen,
Kraftstoffhahn öffnen,
Zündung einschalten und auf eingelegten Leergang achten, Handhebel für Startvergaser nach rechts ziehen, Kickstarter nach unten treten.

Bei laufendem Motor Gasdrehgriff betätigen und den Hebel des Startvergasers wieder in seine Ausgangsstellung bringen. Die Betätigung der Starthilfe muß mit Rücksicht auf die klimatischen Verhältnisse geschehen. Bei warmer Witterung bzw. bei warmem Motor wird man oftmals auf sie verzichten können. Bei kälteren Außentemperaturen Startvergaser oder Drosselklappe etwas länger eingeschaltet bzw. geschlossen lassen. Bleibt der Startvergaser unnötig lange eingeschaltet, gelangt zuviel Kraftstoff in das Motorinnere und der Motor 'ersäuft'.

Auf dem Fahrzeug Platz nehmen,
Kupplungshebel ziehen,
1. Gang einschalten (Fußschalthebel dazu nach unten treten bzw. Schaltdrehgriff nach unten drehen),
unter gleichzeitigem Gasgeben den Kupplungshebel langsam loslassen.

Zum Schalten grundsätzlich den Kupplungshebel ziehen!

Beim fußgeschalteten Fahrzeug wird der nächsthöhere Gang durch Hochziehen des Fußschalthebels bis zum fühlbaren Anschlag eingeschaltet.

Das Herunterschalten sinngemäß durch Hinuntertreten des Schalthebels.

Kupplungshebel loslassen und zügig Gas geben.

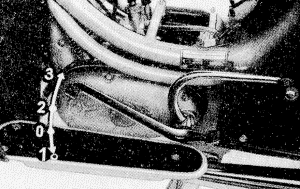

Bei den handgeschalteten Fahrzeugen wird der gewünschte Gang durch Drehen des Schaltgriffes nach oben oder unten (s. Bild 2) eingeschaltet.

Am Schaltdrehgriff sind entsprechende Markierungen angebracht.

Es ist wichtig, daß die beschriebenen Schaltvorgänge schnell und fließend ausgeführt werden, damit die Geschwindigkeit des Fahrzeugs nicht zu stark abfällt und die Triebwerksteile nicht ruckartig belastet werden.

Für die Fahrpraxis merken Sie sich bitte folgende Regel: Den nächstniedrigeren Gang schaltet man dann ein, wenn die Verkehrssituation langsameres Fahren erfordert oder die Fahrgeschwindigkeit bzw. die Motordrehzahl, beispielsweise an Steigungen, stark abfällt. Vorder- und Hinterradbremse nach Möglichkeit gleichzeitig benutzen. Sie vermeiden damit ein zu starkes Erwärmen der einzelnen Bremsen.

Auf nassen und glatten Straßen ist stets Vorsicht geboten.

Kupplungshebel ziehen,
Leergang einschalten,
Beide Bremsen bis zum, Stillstand betätigen.

Das Getriebe ist in Leergangstellung,
Zündung ausschalten und Zündschlüssel abziehen,
Fahrzeug auf den Kippständer stellen,
Kraftstoffhahn schließen!
Sie vermeiden damit eventuell Kraftstoffverluste oder sogar ernste Motorschäden.

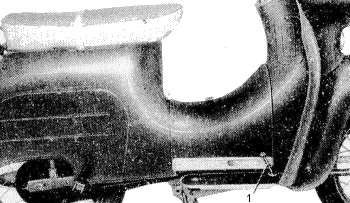

Das Lenkerschloß befindet sich an der linken Seite des Rahmenstirnrohres.

Zum Sichern wird der Schlüssel in das Schloß eingeführt, um 45° nach links gedreht und das Schloß unter leichtem Druck so weit nach innen geschoben, bis es am Gabelschaftrohr einrastet. Der Lenker muß dazu nach rechts eingeschlagen sein.

Nachdem Sie den Schlüssel wieder in die ursprüngliche Stellung gebracht haben, können Sie ihn abziehen.

Das Schloß läßt sich herausnehmen, wenn es entriegelt und der Schlüssel in der Mittellage zwischen beiden Arretierungen um weitere 45° gedreht wird.

Hersteller der Sicherheitsschlösser VEB Fabrik für Präzisionsschlösser, Potsdam-Babelsberg

Der Zündlichtschalter hat vier Schaltstellungen:

	Stand bei Tag: Zündung, Bremslicht, Licht und Parkleuchte ausgeschaltet. Zündschlüssel abziehbar.
	Fahrt bei Tag: Zündung eingeschaltet und Bremslicht betriebsbereit, Licht und Parkleuchte ausgeschaltet.
	Fahrt bei Nacht: Zündung, Bremslicht und Licht eingeschaltet, Parkleuchte ausgeschaltet.
	Stand bei Nacht: Zündung, Bremslicht und Licht ausgeschaltet, Parkleuchte eingeschaltet. Zündschlüssel abziehbar.

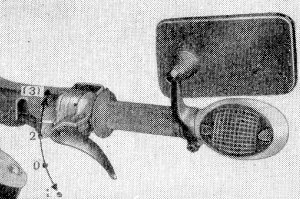

Der kombinierte Schalter für das Signalhorn, das Abblendlicht und für die Lichthupe ist am linken Lenkerende, der Schalter für die Blinkleuchten am rechten Lenkerende angebracht.

Brems-, Schluß- und Kennzeichenleuchten befinden sich in einem gemeinsamen Gehäuse.

Zur Beachtung:

Beim Auswechseln von Glühlampen ist darauf zu achten, daß nur solche mit der vorgeschriebenen Spannung (V) und Leistung (W) verwendet werden.

Die bewegten Teile des Motors und des Antriebs benötigen eine gewisse Laufzeit, um sich entsprechend ihren Betriebsbedingungen aufeinander einzuspielen, man sagt: 'Bis das Fahrzeug eingefahren ist'. Erst dann geht es richtig 'frei'.

Während dieser Zeit verringert sich natürlich der Eigenbedarf der Antriebsaggregate an der vom Motor erzeugten Leistung, was sich in einer zunehmenden 'Lebendigkeit' des Fahrzeugs bemerkbar macht. Diese Einlaufperiode erstreckt sich je nach Fahrweise bis zu etwa 1500 Fahrkilometer. Besonders während der ersten 500 km sollte man den Motor schonend behandeln und aufmerksam beobachten.

Halten Sie in diesem Zeitraum vor allem das vorgeschriebene Mischungsverhältnis von 33 : 1 exakt ein. Steigern Sie langsam, aber stetig die Anforderungen an den Motor, schalten Sie herunter, sobald Sie merken, daß der Motor nicht mehr flott zieht.

Und noch etwas: Nehmen Sie während der Einfahrzeit keine eigenmächtigen Korrekturen an der Vergaser- oder Zündeinstellung vor, sondern überlassen Sie das der Vertragswerkstatt.

Der Kraftstoffverbrauch eines Kraftfahrzeugs wird von einer Vielzahl äußerer Faktoren beeinflußt, so daß es zu weit führen würde, im Rahmen dieser Betriebsanleitung auf alle einzugehen. Wir beschränken uns deshalb auf die hauptsächlichsten, deren verbrauchserhöhenden Einfluß Sie durch richtige Behandlung sowie gute Wartung und Pflege des Fahrzeugs mindern können.

Der Kraftstoffverbrauch hängt ab:

von der richtigen Vergaser- und Zündeinstellung (s. Abschnitt '1. Technische Daten'),
von der Wahl des richtigen Kraftstoffes im richtigen Mischungsverhältnis,
vom Einsatz des richtigen Getriebeschmiermittels in der richtigen Einfüllmenge,
vom einwandfreien mechanischen Zustand des Motors (Verschleiß an Kolben und Zylinder, Rutschen der Kupplung, undichte Kurbelkammer usw.),
von der Sauberkeit des Luftfilters, des Vergasers und der Auspuffanlage,
von der Wahl der richtigen Zündkerze,
vom richtigen Reifenluftdruck,
von der Leichtgängigkeit der Triebwerksteile,
von der Fahrzeugbelastung,
von den klimatischen Bedingungen (Lufttemperatur, Windverhältnisse usw.) und
von der richtigen Fahrweise.

Vermeiden Sie das sogenannte Gas-Bremse-Fahren, langes Laufenlassen des Motors im Stand. Vergessen Sie nicht, den Startvergaser nach dem Anwerfen des Motors wieder außer Betrieb zu setzen, den Kraftstoffhahn beim Abstellen des Motors zu schließen und ab und zu den Kraftstoffweg auf Dichtheit zu überprüfen. Entnehmen Sie dem Tank keinen Kraftstoff für Reinigungszwecke.

Selbstverständlich erhöht sich der Kraftstoffverbrauch zwangsläufig durch Fahren in den niedrigen Gängen, durch häufiges Schalten, beispielsweise im Stadtverkehr, in gebirgigen Gegenden oder bei Gegenwind.

Hüten Sie sich jedoch davor, zu sparsam zu sein, d. h., in den einzelnen Gängen übertrieben langsam, also mit ungenügender Motordrehzahl, zu fahren. Der Motor erreicht in diesem Falle nicht die erforderliche Betriebstemperatur, was im Hinblick auf die Motorschmierung genauso schädlich ist wie zu hohe Motortemperatur. Das hat natürlich erhöhten Verschleiß der Triebwerksteile, wenn nicht sogar größere Motorschäden, wie Kolbenfresser oder Kurbelwellendefekte, zur Folge.

Dieses Thema abschließend, sei uns noch ein Hinweis gestattet:

Wenn Sie die gewünschte Fahrgeschwindigkeit erreicht haben, dann können Sie den Gasdrehgriff etwas zurückdrehen, ohne daß die Fahrt verlangsamt wird. Hierdurch können Sie den Kraftstoffverbrauch günstig beeinflussen und schonen außerdem den Motor.

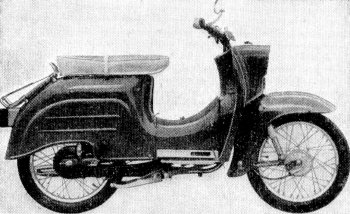

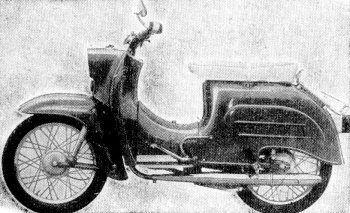

Das aus stabilen Rohren und Prägeteilen gefertigte Fahrwerk ist mit gedämpften Federbeinen ausgestattet und verleiht dem Fahrzeug die notwendige Stabilität und Robustheit. Unter der Sitzbank ist genügend Raum für die diebstahlsichere Unterbringung des Zubehörs vorgesehen. Die Laufräder sind gegeneinander austauschbar. Vollnabenbremsen mit einem Bremstromrneldurchmesser von 125 mm gestatten kurze Bremswege und tragen damit zu einer hohen Fahrsicherheit bei.

Zum Antrieb des Fahrzeugs dient ein 50-cm³-Zweitaktmotor mit Umkehrspülung. Die Kurbelwellen-Hauptlager werden vom Getriebe aus fremd geschmiert, die Schmierung des Pleuellagers geschieht durch die Zweitaktmischung. Das Getriebe ist klauengeschaltet. Am vollständig in Gummi gelagerten Motor befinden sich die Anschlüsse für den Kettenschutz, der aus zwei profilierten Gummischutzschläuchen und einem Kunststoff-Kettenkasten gebildet wird und die Antriebskette völlig staubdicht kapselt. Der Antrieb für den Tachometer ist im Lichtmaschinendeckel untergebracht. Zum Anwerfen des Motors dient ein Kickstarter.

Die Typenreihe KR 51/1 ist mit dem Horizontal-Nadeldüsen-Kolbenvergaser 16 N 1-5, Erzeugnis des VEB Barkas-Werke, IFA-Kombinat für Kfz.-Teile, Berliner Vergaser- und Filterwerke, ausgerüstet. Die konstruktiven Merkmale dieses Vergasertyps sind ein zentrisch angebrachtes Schwimmergehäuse mit einem Doppelschwimmer, ein besonderes Leerlaufsystem und ein separat arbeitender Startvergaser.

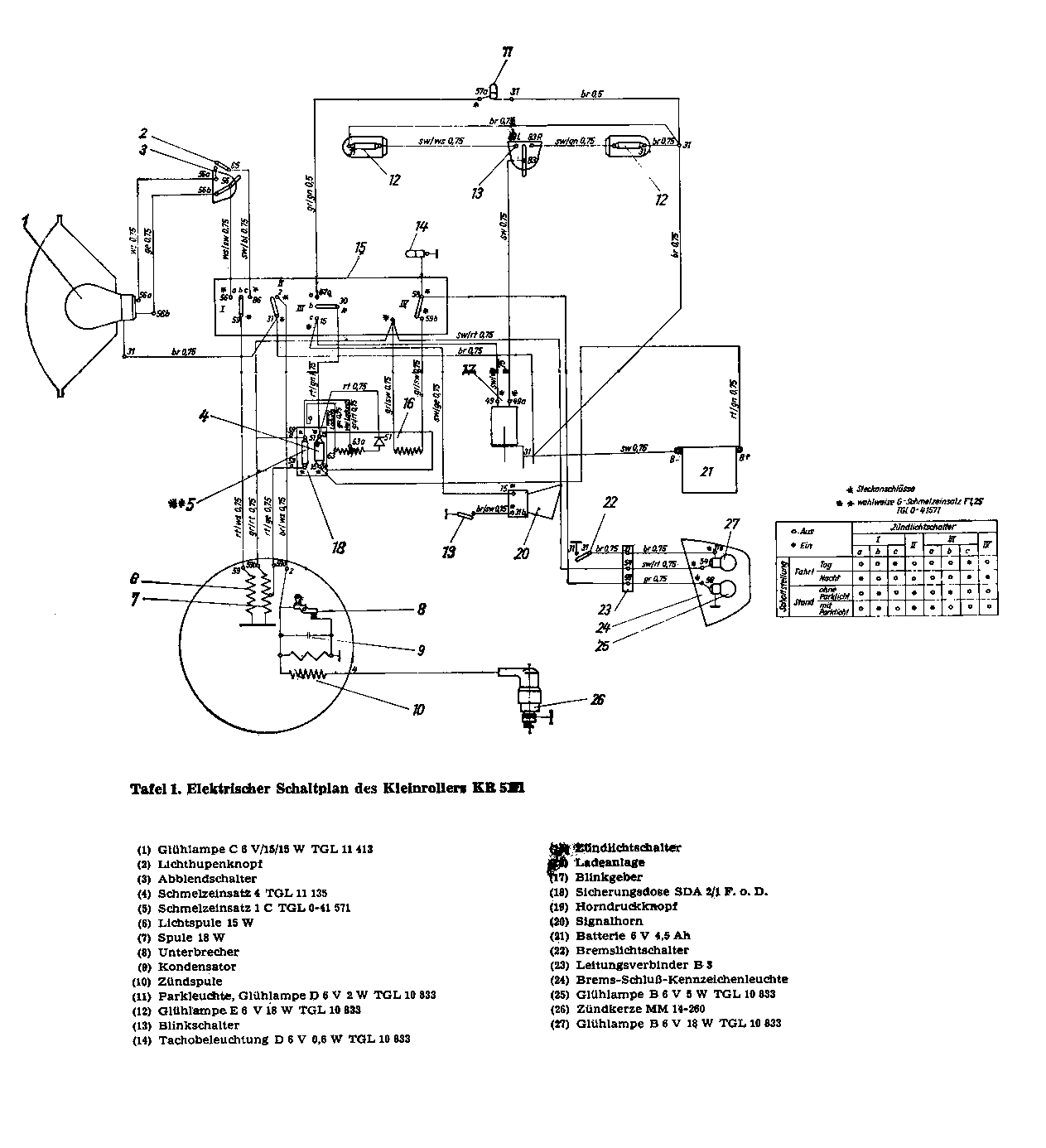

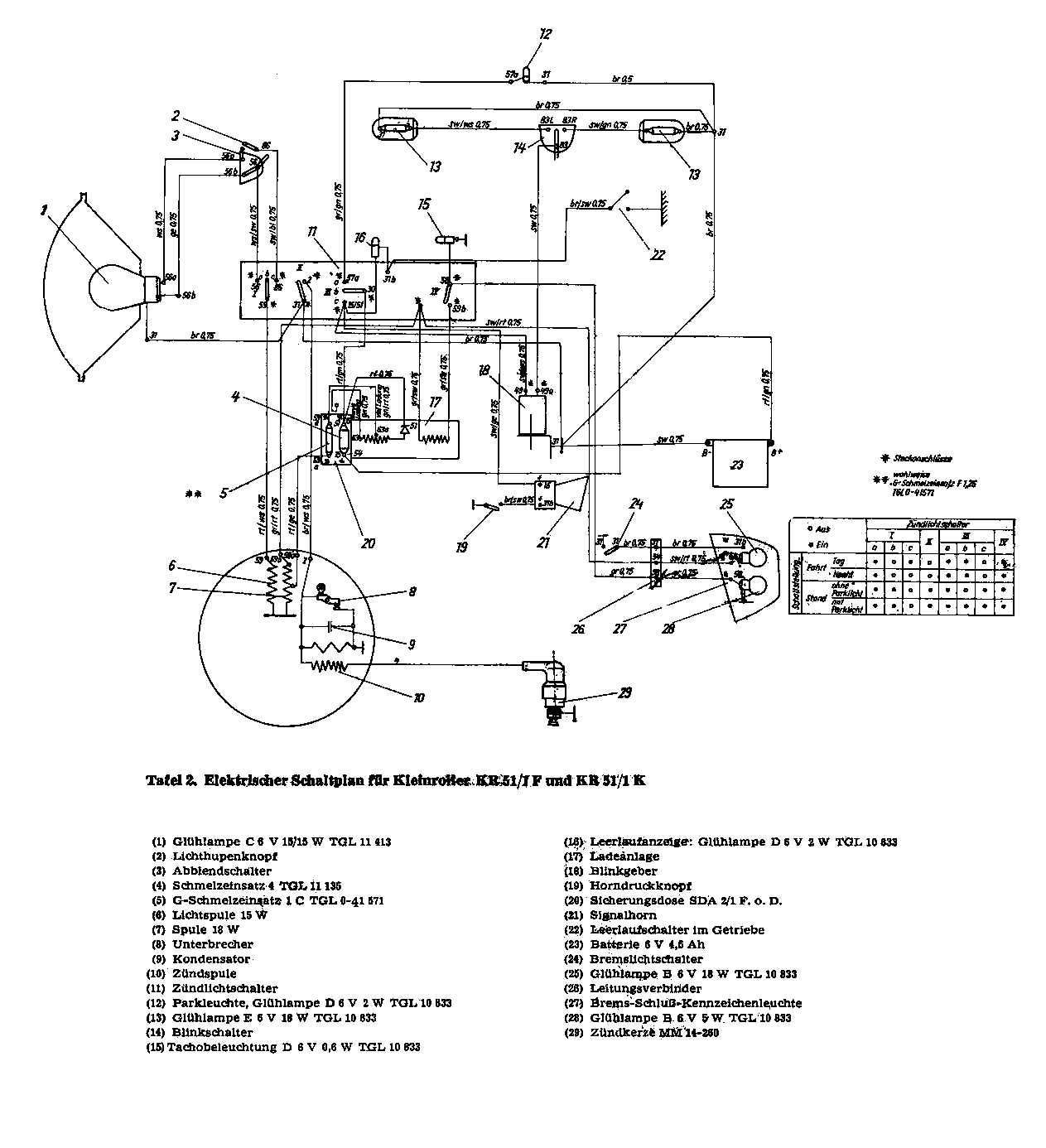

Die Stromquelle des Fahrzeugs ist der Schwunglichtmagnetzünder mit zwei Lichtspulen und einer Zündspule. Während die eine Lichtspule dabei ausschließlich der Versorgung der Biluxlampe dient, versorgt die andere die Brems-Schluß-Kennzeichen-Leuchte und gegebenenfalls die Ladeanlage. Der Strom für das 5-W-Rücklicht geht über eine Drosselspule.

Ein Teil des erzeugten Wechselstromes wird durch Diodengleichrichtung in Ladestrom für den 6-V/4,5-Ah-Bleisammler verwandelt.

Die Ladestromstärke kann in zwei Stufen, je nach den Betriebsbedingungen des Fahrzeugs, variiert werden.

Der Bleisammler speist die Blinkleuchten, das Signalhorn, die Parkleuchte und die Leerganganzeigeleuchte.

• Schmutz mit fein verteiltem Wasserstrahl aufweichen und dann mit reichlich Wasser abspülen
• Lackflächen und blanke Metallteile mit lauwarmer Seifenlauge oder Auto-Shampon reinigen
• mit klarem Wasser nachspülen und das Fahrzeug mit sauberem Schwamm oder Fensterleder abtrocknen
• für die Motorreinigung Sodalösung oder Waschbenzin benutzen
• Fahrzeuge während des Waschens vor starker Sonnenstrahlung oder Zugluft schützen
• Vergaser, Bremsen und Elektrik nicht dem direkten Wasserstrahl aussetzen.

Es empfiehlt sich nicht, Vorder- und Hinterrad turnusmäßig gegeneinander auszuwechseln, um dadurch beide Reifen gleichmäßig abzunutzen.

Lassen Sie den Hinterradreifen bis zur Grenze des Erlaubten (etwa 1 mm Profilhöhe) auf dem Hinterrad und tauschen ihn erst dann gegen den Vorderreifen. Für das Vorderrad erwerben Sie einen neuen.

Gummiteile sind empfindlich gegen Öl, Fett und übermäßige Wärme.

Ihr Simson-Kleinfahrzeug ist nach dem Prinzip weitgehender Wartungsfreiheit konstruiert. Wenn auch alle wichtigen Lagerstellen des Fahrwerks als Gummisilentlager ausgebildet sind, die keiner Schmierung bedürfen, so ist es doch notwendig, gewisse Abschmier-, Pflege- und Wartungsarbeiten nach bestimmten Laufzeiten durchzuführen (siehe Seiten 25 und 26).

Durchzuführende Arbeiten

• 14tägliche (Sommer) bzw. monatliche (Winter) Kontrolle des Flüssigkeitsspiegels (er muß einige Millimeter über dem oberen Rand der Separatoren stehen) - nötigenfalls destilliertes Wasser nachfüllen
• Anschlußpole reinigen und mit säurefreiem Fett versehen.
• Richtige Verkabelung beachten - Leitungen dürfen nicht eingeklemmt sein.
• Insbesondere im Winter auf guten Ladezustand achten (ein ungeladener Sammler friert bei -10 °C ein und wird unbrauchbar).

Batterie vor Kraftstoff und Schlagbeanspruchung schützen. Entlädt sich die Batterie im Fahrbetrieb relativ rasch, so muß die zum Schutze des Gleichrichters dienende Feinsicherung kontrolliert und nötigenfalls erneuert werden.

Behandlungsvorschrift:

Zellen mit Akkumulatorenschwefelsäure (Dichte 1,28 g/ cm³) bis 10 mm über den oberen Plattenrand füllen.

Nach 2... 3 Stunden mit 0,5 A laden. Die Batterie ist geladen, wenn alle Zellen gleichmäßig gasen, die Ladespannung 7,5...7,8 V erreicht hat, während der nächsten 3 aufeinanderfolgenden Stunden unverändert bleibt und die Säuredichte 1,28 beträgt (Ladezeit 2x12 Std.). Der normale Ladestrom außerhalb des Fahrzeugs beträgt 0,50 A.

Nachfüllen der Zellen nur mit destilliertem Wasser.
Säurespiegel 10 mm über Plattenrand halten.
Das Gehäuse ist vor Kraftstoff und Schlagbeanspruchung zu schützen.
Behandlungsvorschrift genauestens einhalten.

Da die Entgasung durch die zentrale Entlüftungsleiste über den PVC-Schlauch erfolgt, dürfen nur Füllverschlüsse verwendet werden, die unterhalb des Kopfes zwei Entgasungslöcher aufweisen.

Bei Nichtbeachtung dieses Hinweises, d. h. bei Verwendung anderer Füllverschlüsse, treten durch Austritt der Schwefelsäure Schäden am Fahrzeug auf.

Die Füllverschlüsse lassen sich mit einem Pfennigstück öffnen und schließen.

Fahrzeug aufbocken,
Achsmutter lösen,
Steckachse herausziehen,
Rad aus der Schwinge nehmen.

Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

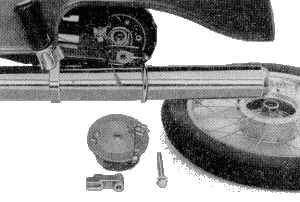

Fahrzeug aufbocken,
Kabel für Bremslicht abziehen,
Steckachse herausschrauben (auf der linken Fahrzeugseite),
Distanzstück herausnehmen,

Rad nach links vom Hinterradantrieb ziehen und aus der Schwinge nehmen.

Beim Einbau darauf achten, daß das Laufrad spurhaltig eingesetzt wird (Stellung der Kettenspanner beachten) und die Mitnehmerbolzen richtig in den Elastik-Ring eingetreten sind.

Das Distanzstück muß ordentlich in seiner Arretierung sitzen. Unfallgefahr!

Demontage:

Ventilverschlußkappe entfernen,
Ventileinsatz herausschrauben und
Ventilhaltemutter abschrauben.

Reifen auf der dem Ventil gegenüberliegenden Seite ins Felgenbett drücken und den Reifen, am Ventil beginnend, mit dem Reifenmontierhebel herausheben. Der Reifen darf nicht mit Gewalt oder scharfem Werkzeug entfernt werden, da sonst sein Stahlseil oder der Schlauch beschädigt werden könnten.

Montage:

Eventuell eingefahrene Fremdkörper entfernen,
Schlauch mit Talkum einstäuben und in den Reifen einlegen,
Ventileinsatz einschrauben,
Ventilhaltemutter anheften und
Schlauch leicht aufpumpen.

Reifen, gegenüber dem Ventil beginnend, auf die Felge auflegen, ins Tiefbett drücken und mit Reifenmontierhebel aufziehen. Dabei ist zu beachten, daß der Schlauch nirgends eingeklemmt wurde (das Ventil muß sich leicht ins Reifeninnere schieben lassen).

Reifen auf vorgeschriebenen Luftdruck bringen und dabei auf seinen ordentlichen Sitz achten (die Kontrollinien müssen gleichen Abstand vom Felgenrand haben).

Handbremse:

Das Handbremshebelende soll 10...20 mm Spiel haben. Das Einstellen der Bremse geschieht mit Hilfe der an der Lagermuffe angebrachten Stellschraube, die durch eine Gegenmutter gesichert ist.

Fußbremse:

Am Fußbremshebelende soll ebenfalls ein Spiel von 10...20 mm vorhanden sein.

Das Einstellen erfolgt an der Stellschraube des Fußbremsbowdenzuges.

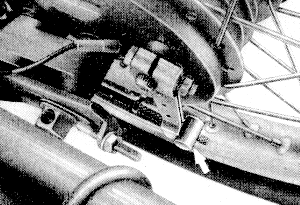

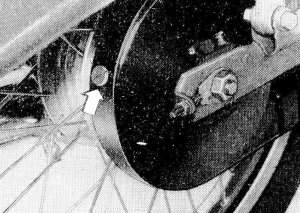

Das Bremslicht muß beim Ansprechen der Hinterradbremse zu leuchten beginnen.

Dieser Effekt wird erreicht, indem der Stromkreis des Bremslichtes durch einen am Bremsnocken angebrachten Kontakt und die im Bremsschild befindliche Kontaktschraube geschlossen wird.

Durch Drehen der Schraube kann der Abstand zwischen der Kontaktfahne des Bremsnockens und dem Kontaktkopf der Einstellschraube verändert und damit der Einschaltbeginn variiert werden.

Die Einstellschraube wird durch eine Mutter justiert. Die Verbindung des Bremslichtschalters mit dem Bremslichtkabel erfolgt durch einen Flachstecker.

Einstellvorgang:

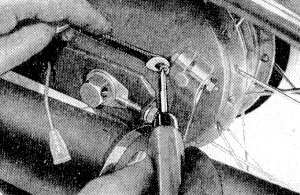

Flachsteckhülse des Bremslichtkabels von der Kontaktzunge des Bremslichtschalters abziehen,
beide Muttern M4 an der Stellschraube lockern und die Einstellschraube so verdrehen, daß das Bremslicht zum gewünschten Zeitpunkt aufleuchtet.

Zur Kontrolle benutzt man günstigerweise eine Prüflampe mit eigener Stromversorgung (Batterie), mit der man den Bremslichtschalter auf Durchgang an Masse prüft. Steht eine solche Lampe nicht zur Verfügung, muß das Bremslichtkabel wieder aufgesteckt und bei laufendem Motor die Fußbremse betätigt werden.

Biluxlampe:

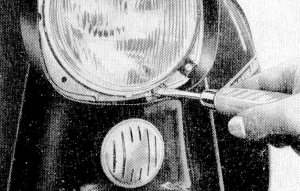

Frontring des Scheinwerfers abnehmen,
Haltebleche des Einbauscheinwerfers lösen und diesen herausnehmen,
Fassungsteller aus dem Reflektor nehmen,
Biluxlampe auswechseln (Glühlampe mit einem sauberen Lappen anfassen).

Rücklicht- oder Bremslichtglühlampe:

Halteschraube der Rücklichtkappe lösen und Kappe entfernen, defekte Glühlampe aus ihrer Bajonettfassung nehmen.

Beim Aufsetzen der Rücklichtkappe auf ordentlichen Sitz der Gummidichtung achten und Halteschraube nur mäßig anziehen.

Scheinwerfer nach Möglichkeit in einer Fachwerkstatt mit einem Einstellgerät einstellen lassen. Nachstehende Methode nur im Notfall anwenden:

Fahrzeug voll belasten und auf einer ebenen Fläche in 5 m Entfernung mit seiner Längsachse senkrecht zu einer Wand aufstellen. An der Wand die Höhe der Scheinwerfermitte durch ein Kreuz markieren. Bei abgeblendetem Licht muß sich bei richtig eingestelltem Scheinwerfer die obere Grenze der auf der Wand erscheinenden hellen Fläche (Heil-Dunkel-Grenze) 5 cm unterhalb

des Markierungspunktes abzeichnen. Notwendige Korrekturen können mit Hilfe der Einstellschraube vorgenommen werden.

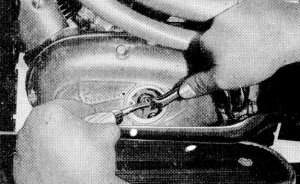

Die Kupplung muß vollständig ein- und auskuppeln, darf also nicht rutschen. Bei richtiger Einstellung muß am Kupplungshandhebelende ein Spiel von 10...20 mm vorhanden sein. Bei zu großem Spiel löst die Kupplung nicht voll aus; wenn das Spiel fehlt, neigt sie zum Rutschen.

Das Einregulieren geschieht an der Stellschraube des Kupplungsbowdenzuges. Ist es nicht möglich, die Kupplung auf diese Weise richtig einzustellen (beispielsweise bei Verschleiß der Kupplungsbauteile), dann kann eine

weitere Korrektur an der inneren Kupplungsstellschraube vorgenommen werden. Dazu entfernt man den runden Deckel auf der linken Motorseite (die Öffnung dient im übrigen auch zum Öleinfüllen), löst die Gegenmutter der Stellschraube und stellt an letzterer das richtige Kupplungsspiel ein. Linksdrehen ergibt Vergrößerung, Rechtsdrehen Verkleinerung des Kupplungsspiels. Stellschraube anschließend wieder mit der Gegenmutter sichern.

Ölwechsel:

Den Ölwechsel nimmt man nach den im Pflegeschema angegebenen Kilometerabständen, spätestens jedoch nach 1 1/2 Jahren vor.

Verfahrensweise:

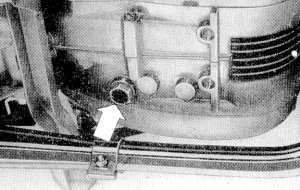

Motor warm fahren und Altöl ablassen. Motorinneres mit Spülöl reinigen (Motor dabei kurzzeitig laufen lassen).

Getriebeschmieröl der geforderten Qualität und Sorte in der vorgeschriebenen Menge einfüllen.

Kontrolle des Ölstandes:

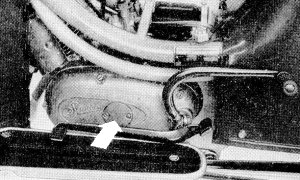

Motor kurze Zeit laufen lassen, danach Ölkontrollschraube auf der rechten Motorseite herausschrauben, Fahrzeug auf ebener Fläche auf die Laufräder stellen und leicht nach rechts (etwa 30°) neigen,
das Schmiermittel soll dann bis zur Unterkante der Kontrollöffnung reichen.

Schmieren der Kette :

Die Antriebskette muß zur Vermeidung von Verschleiß an den Gummischutzschläuchen von Zeit zu Zeit mit etwas Abschmierfett versehen werden (siehe Schmierplan).

Alle Einregulierungsarbeiten und eventuellen Veränderungen der Bestückung soll man nach Möglichkeit dem Fachmann überlassen.

Die Notwendigkeit, die Bowdenzüge nachzustellen, ist äußerlich an dem immer größer werdenden Spiel zwi-

schen Bowdenzughülle und Widerlager zu erkennen. Das Spiel soll 2 mm betragen.

Die Leichtgängigkeit des Gasdrehgriffes kann im übrigen mit Hilfe einer kleinen Stellschraube in der Lagermuffe des Drehgriffes den Wünschen des Fahrers angepaßt werden.

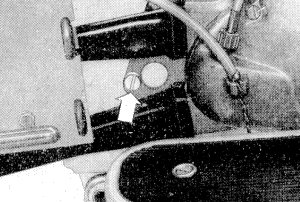

Zum Einregulieren der Leerlaufdrehzahl dient die Leerlaufanschlagschraube, mit der die Endstellung des Kolbenschiebers begrenzt werden kann. Die Leerlauf-Luft-Regulierschraube am Vergaser 16 N 1 dient nur zur Herstellung des richtigen Leerlauf-Kraftstoff-Luft-Gemisches.

Der Vergaser muß zur Reinigung vom Motor genommen werden.

Arbeitsvorgang:

Luftansaugschlauch entfernen.
Befestigungsmuttern am Vergaserflansch lösen,
Kraftstoffleitung vom Schlauchnippel ziehen,
Vergaser nach hinten abnehmen,
Startvergaser herausschrauben,
Vergasergehäusekappe abschrauben und Kolbenschieber herausziehen.

Zum Reinigen der Haupt-, Start- und Leerlaufdüse muß das Schwimmergehäuse abgenommen werden (diagonal gegenüberliegende Gehäuseschrauben entfernen). Die Düsen niemals mit harten Gegenständen reinigen, sie auch keinesfalls aufbohren oder verstemmen.

Zusammenbau und Montage des Vergasers in umgekehrter Reihenfolge vornehmen. Auf Leichtgängigkeit des Kolbenschiebers und des Startvergaserkolbens achten.

Muttern für Flanschbefestigung vorsichtig und abwechselnd anziehen.

Einstellarbeiten an der Zündanlage erfordern Fachwissen. Überlassen Sie diese Arbeit nach Möglichkeit dem Fachmann.

Als Folge hoher Beanspruchung zeigt die Zündkerze nach einer gewissen Betriebszeit Verschleißerscheinungen, die sich als Elektrodenabbrand, Niederschlagsbildung am Isolatorkörper usw. bemerkbar machen. Das Betriebsverhalten des Motors, vor allem seine Startfreudigkeit und seine Funktionstüchtigkeit im Vollastbereich, wird dann ungünstig beeinflußt. Deshalb muß die Zündkerze von Zeit zu Zeit überprüft, gereinigt (am besten mit einem Spezialreinigungsgerät) und auf den richtigen Elektrodenabstand (0,4 mm) nachgestellt werden.

Arbeitsvorgang:

Zündleitungsstecker abziehen,
Zündkerze herausschrauben, reinigen und richtigen Elektrodenabstand einstellen.

Zündkerze in den Stecker einführen und bei eingeschalteter Zündung den Kickstarter betätigen. Springt zwischen den Kerzenelektroden ein kräftiger Funken über,

so ist die Kerze in der Regel in Ordnung. Springt kein Funken über, so ist probeweise eine neue Kerze einzusetzen. Springt auch dann beim Betätigen des Kickstarters und bei eingeschalteter Zündung kein Funken über, so ist die Zündleitung auf einwandfreie Beschaffenheit folgendermaßen zu kontrollieren:

Zündleitungsstecker durch Linksdrehen von der Zündleitung abschrauben, Leitungsende 4...5 mm von der Motormasse halten und Kickstarter betätigen. Bleibt der gewünschte Erfolg aus, so ist evtl. die nächste Vertragswerkstatt aufzusuchen.

Zur Beachtung:

Der Motor darf niemals durch Abziehen des Zündleitungssteckers von der Zündkerze zum Stehen gebracht werden. Eine Zerstörung der Zündspule könnte die Folge sein.

Auch beim Einsatz neuer Zündkerzen stets den Elektrodenabstand kontrollieren.

Betriebsbedingt setzen sich am Zündleitungsentstörstecker Öl- und Schmutzreste ab, die den Weg für Kriechströme bilden. Aus diesem Grunde sind die Stecker einmal im Jahr, spätestens jedoch nach 5000...10000 Fahrkilometern, zu reinigen.

Arbeitsvorgang:

• Zündleitungsentstörstecker von der Zündkerze abziehen.
• Schmutz- und Ölreste mit Waschbenzin (insbesondere aus dem kerzenseitigen Innenraum des Steckers) entfernen.
• Stecker mit einem sauberen Lappen trocken reiben.
• Ordentlichen Zustand der Metallabschirmung, Kontaktsicherheit der Zündleitung (an den Anschlußstellen) und Abdichtungsmuffen überprüfen.

Die elektrische Anlage des Fahrzeugs (Batterie- bzw. Gleichstromverbraucher und Ladeanlage) sind durch Schmelzeinsätze (4 A und 1 A) vor Überlastung geschützt.

Das Auswechseln bei etwaigem Ausfall geht wie folgt vor sich:

Frontring des Scheinwerfers ab- und Einbauscheinwerfer herausnehmen, defekten Schmelzeinsatz aus dem Klemmbrett (neben der Ladeanlage) ziehen und gegen einen der gleichen Größe auswechseln.

Es ist wichtig, alle Arbeiten an den Blinkleuchten, dem Blinkschalter oder am Blinkgeber selbst nur bei stromfreier Anlage auszuführen. Den Zündschlüssel auf Stellung 'Aus' schalten oder besser noch Minuskabel der Batterie abklemmen.

Hinweis

Bei kurzer Blinkfrequenz - Blinkgeber in der Fachwerkstatt überprüfen lassen.

Leistung und Kraftstoffverbrauch eines Zweitaktmotors hängen in hohem Maße vom Staudruck in der Auspuffanlage ab. Wenn nach längerer Laufzeit die Motorleistung nachläßt, so ist eine Reinigung der Auspuffanlage erforderlich.

Arbeitsvorgang:

Überwurfmutter am Auspuffrohr lösen und das Rohr abnehmen, Kolben in den unteren Totpunkt stellen und den Auspuffschlitz reinigen.

Auf den Kolben gefallene Ölkohle entfernen,
Auspuffrohr mit einer geeigneten Bürste reinigen.

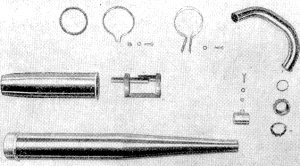

Reinigen des Schalldämpfers:

Schalldämpfer demontieren.
Einsatz durch Abbrennen vom Ölkohlebelag befreien. Öffnungen der Lochblende im Vorderteil des Schall-

dämpfers mit einem geeigneten Draht säubern, ebenso die Austrittsöffnung im Endstück.

Auspuffanlage wieder sorgfältig zusammenbauen.

Öffnungen nicht verändern, da Leistung, Kraftstoffverbrauch und Schalldämpfung dadurch beeinträchtigt werden.

Sollte sich nach längerem Betrieb ein zu großes Spiel am Lenkungslager bemerkbar machen, so ist ein Nachstellen erforderlich.

Arbeitsvorgang:

Gegenmutter lösen, so daß mit der unterhalb der Scheibe befindlichen Rändelmutter das Lagerspiel eingestellt werden kann.

Es ist darauf zu achten, daß sich die Gabel noch leicht dreht. Gegenmutter wieder festziehen, wobei zu beachten ist, daß sich das Lagerspiel dabei etwas verringert.

Leichten Gang der Lenkung überprüfen, evtl. nach nochmaligem Lösen der Gegenmutter nachregulieren.

Die Antriebskette gehört zu den strapaziertesten Triebwerksteilen, da sie durch die Schwingenbewegung und ihre hohe Umlaufgeschwindigkeit starken Beanspruchungen unterliegt.

Ihre Wartung sollte daher unter keinen Umständen vernachlässigt werden. Wesentlich ist vor allem das genaue Einstellen von Spur und Kettenspannung.

Die Spur kontrolliert man durch Anlegen einer geraden Latte an die Laufräder.

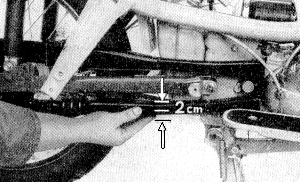

Der Durchhang (unteres Kettentrum) soll bei dem mit einer Person belasteten Fahrzeug etwa 20 mm betragen. Man überprüft ihn in der auf Bild 17 dargestellten Weise.

Zum Nachstellen der Kette dienen die beiden Kettenspanner an der Hinterachse.

Das Luftfilter befindet sich in der staubarmen Zone in Nähe des Steuerkopfes unter dem Armaturenblech. Nach Lösen der beiden Linsenschrauben BM 4x8 lassen sich das Armaturenblech und die Filterabdeckung abheben und das Filter herausnehmen. Verschmutzte Filter werden in Waschbenzin gereinigt und anschließend mit frischem Luftfilteröl getränkt (Bild 18).

Zur Erstausstattung des Fahrzeugs gehören:

1. Werkzeugtasche mit Inhalt
2. Glühlampenersatzkasten
3. Reparaturkasten mit Fühllehre 0,4 mm
4. Luftpumpe

Mit der ständig zunehmenden Verkehrsdichte erhöhen sich auch die Anforderungen an das verkehrsrechtliche Wissen aller Verkehrsteilnehmer. Fehlverhalten im Straßenverkehr, dessen Wurzeln nicht selten in der Unkenntnis der Bestimmungen unserer Verkehrsgesetze liegen, ist eine tödliche Gefahr, deren man sich stets bewußt sein sollte.

Es ist deshalb wichtig, daß vor allem der motorisierte Neuling auch nach Erlangung der Fahrerlaubnis sein diesbezügliches Wissen vertieft und der geübte Fahrer das seine aktualisiert.

Ohne davon den geringsten Abstrich machen zu wollen, möchten wir im folgenden auf einige Paragraphen der StVO und StVZO verweisen, deren technischer Gehalt für den Kleinfahrzeugbenutzer besonders interessant ist.

Das sind:

§ 5 der StVO

Er behandelt die Führung von Fahrzeugen und die Mitnahme von Personen auf oder in Kraftfahrzeugen. Es werden die Fragen der Fahrtüchtigkeit, der Beladung, der Mitnahme von Kindern und der Betriebs- und Verkehrssicherheit erläutert.

§ 48 der StVO

Er behandelt das Mitführen von Anhängern hinter Kraftfahrzeugen und die daraus resultierenden Fahrbeschränkungen.

§ 84 der StVO

Er erläutert den Begriff 'Kleinkraftrad' und klassifiziert die Arten.

§ 85 der StVO

Er beinhaltet die Forderungen, die für die Erlangung der Fahrerlaubnis für ein Kleinkraftrad gestellt werden.

§ 86 der StVO

Er regelt die Fragen der Registrierung und Haftpflichtversicherung, der Veräußerung sowie der Mitführung der entsprechenden Fahrzeugpapiere bei Benutzung dieser Fahrzeuge im öffentlichen Straßenverkehr.

§ 87 der StVO

Er enthält die Bestimmung über die Erteilung der Betriebserlaubnis.

§ 88 der StVO

Er umreißt den Umfang der möglichen baulichen Veränderungen und deren Genehmigung durch das zuständige Organ der Deutschen Volkspolizei.

Aber auch für die Unterbringung eines Kleinfahrzeugs und die Aufbewahrung brennbarer Flüssigkeiten gibt es gesetzliche Festlegungen. Sie sind in der 'Deutschen Bauordnung' (§§ 449 ... 451) und in den 'Technischen Grundsätzen' zur Arbeitsschutz- und Brandschutzordnung 850/1 - Verkehr mit brennbaren Flüssigkeiten vom 1.10.1962 fixiert. Im Bedarfsfalle sollte man sich dort informieren.

Wie aus dem § 86 der StVO hervorgeht, ist auch für Kleinkrafträder eine Haftpflichtversicherung abzuschließen. Diese Versicherung umfaßt die Befriedigung berechtigter und die Abwehr unberechtigter Entschädigungsansprüche, die unter Berufung auf gesetzliche Haftpflichtbestimmungen zivilrechtlichen Inhalts gegen den Besitzer oder den Fahrer erhoben werden, wenn durch den Gebrauch des Fahrzeugs Sach-, Personen- oder reine Vermögensschäden herbeigeführt werden. Zusätzlicher Versicherungsschutz ist im Rahmen der speziellen Leistungsbedingungen für die freiwillige Kraftfahrzeugversicherung möglich. Die Mitarbeiter der Staatlichen Versicherung der DDR werden Sie hierbei gerne beraten.

Kleinkrafträder sind steuerfrei.

Werter Kunde!

Gestatten Sie bitte auch uns, den Mitgliedern des VERKEHRSSICHERHEITSAKTIVS im VEB Fahrzeug- und Jagdwaffenwerk Ernst Thälmann Suhl IFA-Kombinat für Zweiradfahrzeuge ein abschließendes Wort.

Sie haben sich mit dem Erwerb Ihres SIMSON-Kleinfahrzeugs in die Millionenschar der SIMSON-Freunde eingereiht. Wir freuen uns darüber und bitten Sie, sich stets rücksichtsvoll und diszipliniert im Straßenverkehr zu verhalten, damit Leid und materielle Schäden vermieden werden.

Wir wünschen Ihnen mit unserem Erzeugnis eine stets unfallfreie Fahrt und

1. Zündlichtschalter
2. Tachometer
3. Leergang-Kontrolle (KR 51/1 F)
4. Parklicht
5. Handbremshebel
6. Kupplungshebel (kombinierter Kupplungsschaltdrehgriff bei KR 51)
7. Hebel für Startvergaser
8. Schalter für Blinkleuchten
9. Gasdrehgriff
10. Schalter für Abblendlicht, Signalhorn und Lichthupe
