Nachdem Sie nun im Besitze eines Simson-Mopeds sind, wird Ihnen daran liegen, dieses leistungsfähige Fahrzeug auch sachgemäß zu behandeln.

Auf den folgenden Seiten ist alles Wissenswerte über das Fahren, die Pflege und die Behebung von Störungen zusammengestellt. Wir sind überzeugt, daß Sie diese Ausführungen nicht nur lesen, sondern die gegebenen Richtlinien auch befolgen, um stets über ein zuverlässiges Moped zu verfügen.

Wir wünschen Ihnen nach dem Studium der nächsten Seiten eine

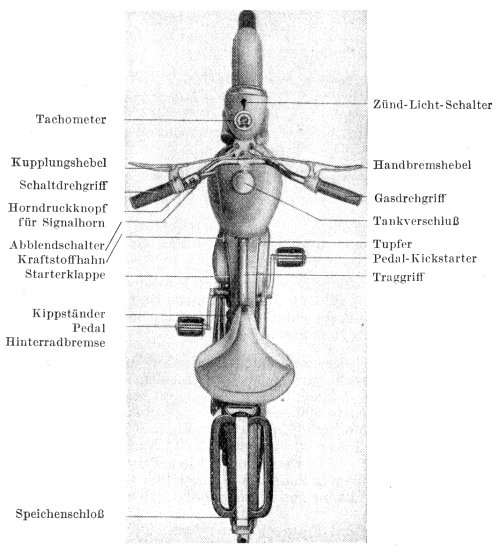

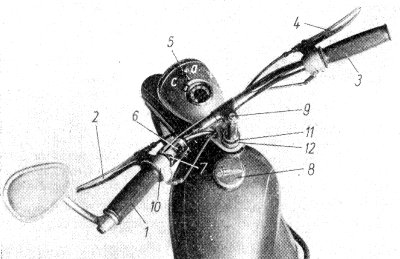

Beim Schieben des Fahrzeugs Schaltdrehgriff (Bild 4) am Lenker links auf 0 (Leerlauf) stellen. Kupplungshebel wird nicht angezogen. - Beim Radfahren Schaltdrehgriff in Stellung 2 (2. Gang) bringen. Kupplungshebel muß angezogen werden.

Das Fahrzeug kann in diesem Zustand auf kurzen Strecken wie ein Fahrrad gefahren werden.

Der Luftdruck in den Reifen verändert sich und ist regelmäßig nachzuprüfen. Die Lebensdauer von Decke und Schlauch und auch die Fahrbequemlichkeit und Straßenlage, also die Sicherheit des Fahrers, sind davon abhängig. Der richtige Luftdruck beträgt:

vorn 1,75 atü, hinten 1,9 atü.

Öffnen des Kraftstoffbehälters durch Linksdrehen des Tankverschlusses (8, Bild 4). Wenn weiteres Drehen nicht mehr möglich ist, Tankverschluß nach oben abnehmen. Der Motor wird mit Zweitaktmischung betrieben.

Hierfür kann jeder handelsübliche, saubere und wasserfreie Vergaserkraftstoff verwendet werden, dem Motorenöl im Verhältnis 25:1 (auch für das Einfahren) beigemischt wird. Auf 5 Liter Benzin 200 cm³ Öl. Für das Beimischen von Hyzet-Zweitakt-Motorenöl beträgt das Mischungsverhältnis für 500 km Einfahrstrecke ebenfalls 25:1. Nach 500 Einfahrkilometer 33:1. Das sind auf 5 Liter Benzin 152 cm³ Öl. Vor dem Einfüllen in den Kraftstoffbehälter in einer peinlich sauberen Mischkanne gut mischen und durch ein Tuch filtern.

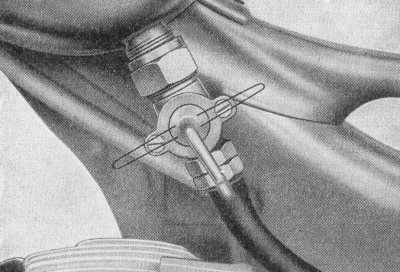

Der Kraftstoffhahn am tiefsten Punkt des Kraftstoffbehälters soll, außer im Betrieb, stets geschlossen gehalten werden.

1. Tanken, siehe 2.3.
2. Ölstand im Getriebe prüfen, siehe 3.5.
3. Luftdruck prüfen, siehe 2.2.
4. Alle Schrauben und Muttern, besonders die Achsmuttern, auf festen Sitz prüfen und gegebenenfalls fest anziehen.

1. Kraftstoffhahn öffnen.
2. Zündung einschalten: Zündschalter am Scheinwerfer in Mittelstellung (Ziffer 5b in Bild 4).
3. Starterklappe schließen (Ziffer 2 in Bild 15).
4. Bei kaltem Motor Tupfer am Vergaser 5...6 Sekunden ruhig herunterdrücken, dabei Gasdrehgriff voll öffnen, bis Kraftstoff aus dem Schwimmergehäuse überläuft (Ziffer 1 in Bild 15).
5. Gasdrehgriff 1/4 ... 1/2 öffnen.
6. Schaltdrehgriff auf 0 stellen. Kupplungshebel ziehen. Pedalarm in günstige Antretstellung bringen. Kupplungshebel loslassen.

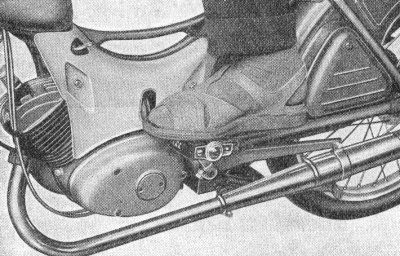

Pedalarm kräftig nach vorn treten. Hierbei wird Motor angeworfen. Kupplungshebel ziehen.
1. Gang einschalten (Marke am Griffstück zeigt auf 1). Kupplungshebel langsam loslassen und unter gleichzeitigem Gasgeben (Gasdrehgriff, Bild 4, von vorn nach hinten drehen) anfahren.
7. Bei regelmäßigem Motorlauf Starterklappe öffnen. Im Winter muß Starterklappe etwas länger geschlossen blei-

ben als bei normaler Temperatur. Ist der Motor bereits gelaufen, also noch warm, so darf beim Starten der Tupfer nicht betätigt und die Starterklappe nicht geschlossen sein.

1. Gas wegnehmen, d.h. Gasdrehgriff bis zum Anschlag nach vorn drehen.
2. Auskuppeln: Kupplungshebel ganz anziehen.
3. Schalten: Schaltdrehgriff mit Kupplungshebel bis zum Anschlag nach rückwärts hochdrehen. Marke am Griffstück zeigt jetzt auf 2.
4. Einkuppeln: Kupplungshebel langsam loslassen, Gas geben. Mit Gasdrehgriff Geschwindigkeit regeln.

Merkt man, daß die Fahrgeschwindigkeit, z.B. an einer Steigung, stark absinkt (unter 15 km/h), oder muß man in dichtem Verkehr langsam fahren, so schaltet man auf den 1. Gang zurück.

1. Gas wegnehmen, also Gasdrehgriff nach vorn drehen.
2. Auskuppeln - Kupplungshebel anziehen.
3. Schalten - Schaltdrehgriff bis zum Anschlag nach vorn schwenken. Marke am Griffstück zeigt auf 1.
4. Langsam einkuppeln - Kupplungshebel mit Gefühl loslassen, gleichzeitig etwas Gas geben. Einkuppeln und Gasgeben sollen beim Zurückschalten gleichzeitig erfolgen. Richtiges Zurückschalten ist Gefühlssache, das Sie nach wenigen Fahrten von selbst lernen. Die geschilderten Bewegungen müssen schnell hintereinander ausgeführt werden, damit die Geschwindigkeit des Mopeds während des Schaltvorganges nicht zu stark abfällt.

1. Gas wegnehmen.
2. Bremsen. Durch Rückwärtstreten des Pedals wird die Hinterradbremse (wie beim Fahrrad) betätigt. Gerade bei den höheren Geschwindigkeiten, die auf einem Moped gegenüber dem Fahrrad möglich sind, immer auch die Handbremse (Ziff. 4 in Bild 4), die auf das Vorderrad wirkt, mitbenutzen. Die Bremsnabe im Vorderrad hat sehr gute Bremswirkung. Nur auf sandigen, nassen oder schlüpfrigen Straßen und auch in Kurven die Vorderradbremse mit Vorsicht verwenden, damit das Vorderrad nicht seitlich wegrutscht. Auf langgestrecktem Gefälle abwechselnd Vorderrad- bzw. Hinterradbremse benutzen (Zweck: Abkühlung). Selbstverständlich ist, daß der Gasdrehgriff und nicht die Bremsen dazu da sind, die Geschwindigkeit zu regeln. Achten Sie darauf, daß bei normaler Beinhaltung die Hinterradbremse nicht schleift.
   Auch bei plötzlichen Hindernissen, bei denen man mit beiden Bremsen scharf bremsen muß, sollen die Räder nicht zum Blockieren kommen, weil die Bremswirkung eines blockierten Rades schlecht ist und zum Schleudern des Mopeds Anlaß gibt.

1. Gas wegnehmen.
2. Auskuppeln.
3. Bremsen.
4. Auf Leerlauf schalten: Bei gezogenem Kupplungshebel Schaltgriff so schwenken, daß Marke am Griffstück auf 0 zeigt. Der Kupplungshebel kann jetzt losgelassen werden. Auch bei stehendem Moped läuft der Motor ruhig im Leerlauf weiter. Längeres Laufen im Stand möglichst vermeiden, da sich der Motor sonst übermäßig erhitzt.

1. Auskuppeln.
2. Auf 1. Gang schalten. Marke am Schalthebel zeigt auf 1.
3. Kupplungshebel langsam loslassen und dabei Gas geben, damit der Motor nicht stehen bleibt. Ein Moped kann selbst auf mäßigen Steigungen aus dem Stand ohne Mittreten angefahren werden.

1. Gas wegnehmen, auf Leerlauf schalten.
2. Zündung ausschalten. Hierzu Lichtschalter im Scheinwerfer (Ziff. 5 im Bild 4) nach links schalten. Bei Halt Kraftstoffhahn schließen.

Auf längeren, sehr steilen Gefällen wirkt der ohne Gas mitlaufende Motor als Bremse. Der Kraftstoffhahn darf dabei nicht abgestellt werden, damit die Motorschmierung gewährleistet ist! Ist die Strecke übersichtlich und nicht zu steil, kann man das Getriebe auf Leerlauf stellen und fast geräuschlos bergab rollen. Die kräftigen Bremsen bringen das Moped auch aus hohen Geschwindigkeiten zuverlässig schnell zum Stehen. Den Motor lassen Sie am besten im Leerlauf weiterlaufen. Damit das Wiedereinschalten des Ganges am Ende des Gefälles keine Schwierigkeiten macht, geben Sie dann beim Schalten Gas, so daß sich die Drehzahlen von Motor und Getriebe einander anpassen können. Lassen Sie sich aber nicht dazu verleiten, das Gas voll aufzudrehen und bergab schneller zu fahren, als Sie dieselbe Steigung hinauffahren würden; denn Sie verringern dadurch die Lebensdauer des Motors.

Etwa 500 km brauchen die neuen Teile des Motors zum Einlaufen. Fahren Sie in der ersten Zeit nicht mit Vollgas. Schalten Sie an Steigungen auf den ersten Gang, wenn Sie merken, daß der Motor nicht mehr munter zieht. Sie brauchen keineswegs ängstlich zu sein, sondern können sofort bis zu einer Geschwindigkeit von 15 km/h im 1. Gang und 40 km/h im 2. Gang fahren.

Wenn die gewünschte Fahrgeschwindigkeit erreicht ist, Gasdrehgriff nicht in seiner Stellung stehenlassen, sondern vorsichtig und so lange zurückdrehen, bis der Motor das Fahrzeug gerade noch auf der erreichten Geschwindigkeit hält. Der Motor muß dabei noch gleichmäßig laufen. Dadurch Schonung des Motors und sparsamer Kraftstoffverbrauch.

Der Zünd-Licht-Schalter am Scheinwerfer (Ziff. 5 im Bild 4) hat drei Schaltstellungen (vom Fahrersitz gesehen):

1. Rechts - Beleuchtung eingeschaltet, Zündung eingeschaltet (Fahrt bei Nacht),
2. Mitte - Beleuchtung ausgeschaltet, Zündung eingeschaltet (Fahrt bei Tag),
3. Links - Zündung unterbrochen (Motor abstellen).

Der Abblendschalter ist am Lenker links angebracht und wird mit dem Daumen bedient.

Die mit dem Rückstrahler kombinierte Schlußleuchte am Hinterradschutzblech wird gleichzeitig (entsprechend StVZO) mit dem Schalter der Beleuchtung betätigt. Bei Erneuerung der Glühlampen darauf achten, daß nur die vorgeschriebenen Glühlampen verwendet werden.

Am Gepäckträger befindet sich in einer besonderen Aufnahme ein Sicherheitsschloß. Es werden zwei Schlüssel mitgeliefert. Zur Sicherung des Fahrzeuges wird das Schloß mittels Schlüssel entriegelt, aus der Aufnahme gezogen und in die Sicherungsaufnahme am Rahmen eingeführt und verriegelt. Das Schloß verhindert durch sein Eintreten zwischen die Speichen des Hinterrades unbefugtes Benutzen.

Angenehmes Fahren wird durch Abfederung des Vorder- und des Hinterrades erreicht und außerdem durch den Schwingsattel. Entsprechend der Größe des Fahrers ist der Sattel in der Höhe einstellbar.

Es ist zu beachten, daß die Klemmschrauben gut festgezogen werden, um eine Veränderung der Sattelstellung während der Fahrt zu verhindern.

Dieser ermöglicht das freie Abstellen des Mopeds. Im Fahrbetrieb wird der Ständer in hochgeklappter Stellung durch eine Feder festgehalten.

Beim Belasten des Fahrzeuges Kippständer stets hochklappen. Nicht auf Kippständer antreten!

Der Lenker kann nach Lösen der Sechskantschraube und Überwurfmutter in gewissen Grenzen wie beim Fahrradlenker in der Höhe verstellt werden (Ziff. 9 und 11 im Bild 4). Von Oberkante Überwurfmutter bis Oberkante Lenker soll eine Entfernung von 140 mm nicht überschritten werden.

Vor allem in der kalten Jahreszeit wird empfohlen, den Kraftstoffhahn so abzustellen, daß bei Beendigung der Fahrt der Kraftstoff im Vergaser restlos verbraucht ist, damit nicht zurückbleibendes Öl die Düsen verstopft und beim Starten frisches Gemisch zur Verfügung steht.

Wenn Sie sich an das vorher über das Fahren Gesagte halten, so haben Sie dem Motor schon viel gutes getan; denn eine sachgemäße Behandlung erhöht seine Betriebsbereitschaft und seine Lebensdauer. Außerdem müssen Sie aber noch auf die regelmäßige Pflege Ihres Mopeds bedacht sein. Bei einiger handwerklicher Gewandtheit können Sie die meisten Pflegearbeiten selbst durchführen (siehe Pflegeschema). Andernfalls und in den besonders bezeichneten Fällen ist es notwendig, die Hilfe eines Simson-Dienstes in Anspruch zu nehmen (siehe Vertragswerkstättenverzeichnis).

Um das gute Aussehen Ihres Mopeds zu erhalten, beachten Sie folgende Hinweise:

1. Lockeren Staub mit Staubwedel - nicht mit Tuch - entfernen. Die Lackierung wird sonst durch feine Kratzer beschädigt.
2. Beim Abspritzen den Wasserstrahl nicht direkt auf den Vergaser richten, um das Eindringen von Wasser zu vermeiden.
3. Nasse Lackflächen mit Fensterleder oder Viskoseschwamm trocknen.
4. Nasse Chromflächen mit weichem Lappen trocknen und polieren.
5. Nichtlackierte Triebwerksteile mit Waschbenzin reinigen.
6. Lackteile von Zeit zu Zeit mit handelsüblichem Lackpflegemittel polieren.
7. Der Unterstellraum muß unbedingt trocken sein.
8. Im Freien möglichst an schattigem Platz abstellen.
9. Beim Tanken keinen Kraftstoff auf die Lackfläche fließen lassen.
10. Ist das Moped längere Zeit außer Gebrauch, alle blanken Teile mit säurefreier Vaseline leicht einfetten.

3.2. Schmierplan (Bild 5)

Das Abschmieren der Preßschmierstellen muß mittels Fettpresse mit Öl (Tankstelle, Werkstatt) erfolgen.

Die Seilzüge zum Vergaser, zur Kupplung, zum Schalthebel und zur Bremse sowie die Tachoantriebswelle müssen von Zeit zu Zeit geölt werden, damit sich die Seile und die biegsame Welle leicht in ihren Hüllen bewegen.

Dünnflüssiges Öl, z.B. mit Benzin verdünntes Motorenöl, läßt man mittels einer Spritzkanne in den Spalt zwischen Seil bzw. Tachowelle und Hülle einfließen, bis es am unteren Hüllenende austritt. Zu diesem Zweck müssen die Seile an den Handgriffen und nach Lösen des Deckels an der Unterseite des Motors ausgehängt bzw. die Tachowelle vom Tacho gelöst werden. Es ist bei der Montage auf die richtige Einstellung zu achten. (Siehe unter 3.4., 3.6. und 3.7.)

Die Kupplung muß vollständig ein- und auskuppeln, darf also nicht rutschen, weil dadurch die Kupplungslamellen verbrennen können. Bei richtiger Einstellung muß der Handkupplungshebel in eingekuppeltem Zustand etwa 1 cm toten Gang (Spiel) am Hebelende aufweisen, bzw. der, von vorn gesehen, aus dem Motorgehäuse rechts herausgeführte Bowdenzug muß ein Spiel von 2-4 mm aufweisen. Bei zu großem Spiel löst die Kupplung nicht voll aus, wenn das Spiel fehlt, neigt sie zum Rutschen (Bilder 6 und 7).

Arbeitsvorgang:

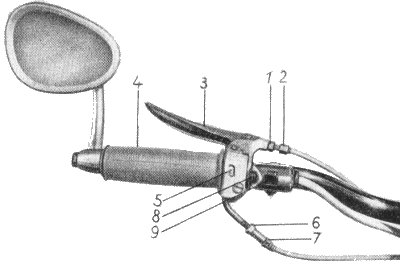

	Gegenmutter der Stellschraube am Kupplungshebel (Bild 6) lockern.
	Stellschraube so weit herausdrehen, bis das notwendige Spiel erreicht ist.
	Stellschraube festhalten.
	Gegenmutter wieder anziehen.

Ist es nicht mehr möglich, durch die Stellschraube allein richtige Kupplungsfunktion zu erhalten, dann öffnet man den runden Deckel an der linken Seite des Gehäuses (Bild 7). Die innere Kupplungsstellschraube mit Gegenmutter wird zugänglich. Gegenmutter lösen und innere Stellschraube verstellen; Linksdrehen ergibt Vergrößerung, Rechtsdrehen Verkleinerung des Kupplungsspiels.

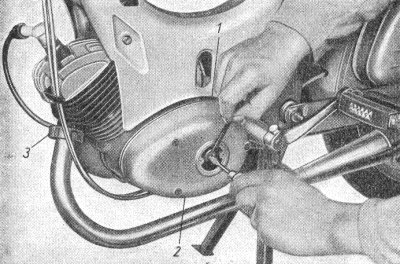

Zum Überprüfen des Ölstandes im Getriebe entfernt man die Ölkontrollschraube im Kupplungsdeckel unterhalb des runden Deckels (Schraube ist im Bild nicht sichtbar). Bei richtigem Ölstand muß, wenn das Moped auf Rädern steht, das Öl an der Unterkante der Bohrung für die Kontrollschraube stehen. Nachfüllung erfolgt durch die Einfüllöffnung (Ziff. 1 in Bild 7) an der Gehäuseoberseite.

Beim Ölwechsel die zwei Ölablaßschrauben an der Gehäuseunterseite entfernen, so daß die Ölfüllung abfließt. Nach dem Wiedereinschrauben beider Ablaßschrauben ist durch die obere Einfüllöffnung etwa 1/2 Liter Spülöl einzufüllen. Dann soll der Motor im Leerlauf im Stand etwa zwei Minuten laufen. (Achtung: Spülöl hat keine Schmierwirkung.) Danach sind beide Ablaßschrauben wieder zu lösen und das mit den Ölresten vermischte Spülöl abzulassen. Nach dem Wiedereinschrauben der Ablaßschrauben ist Motorenöl einzufüllen, bis der Ölstand die Unterkante der Öffnung für die Kontrollschraube erreicht.

Vorderradbremse:

Die Notwendigkeit einer Bremsnachstellung ist äußerlich an dem immer größer werdenden Spiel (toter Gang) am Hand-

bremshebel zu erkennen. Normal sollen am Handbremshebelende 1...2 cm Spiel vorhanden sein. Die Nachstellung muß also stets so erfolgen, daß die Bremsbacken nach Erreichen dieses Maßes fühlbar angreifen.

Eine Nachstellung des Bremsgestänges an der Hinterradnabe ist erforderlich, wenn der Bremshebel zu weit nach vorn gezogen werden muß, ehe die Bremsbacken fühlbar angreifen. Dies kann eintreten, wenn die Kette nachgespannt wurde oder der Bremsbelag abgenutzt ist.

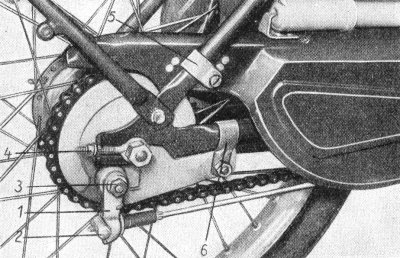

Arbeitsvorgang (Bild 11):

Damit der Kupplungshebel am Schaltdrehgriff richtig einrastet und dabei die Gänge ordnungsgemäß geschaltet werden, muß der Seilzug vom Schaltdrehgriff zum Getriebe vorschriftsmäßig eingestellt sein.

Ist dies nicht der Fall, dann muß das Spiel der Seilzughülle im 2. Gang etwas verändert werden.

Die Lebensdauer der Kette wird durch Einwirkung von Staub und Schmutz beeinträchtigt. Durchhang in der Mitte etwa 10...12 mm.

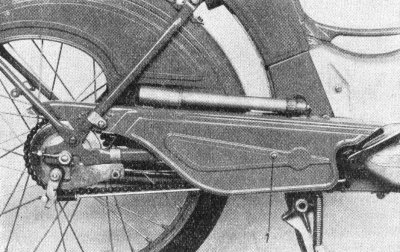

Arbeitsvorgang (Bild 11):

Die Lenkungs- und Radlager sind mit nachstellbaren Kugellagern ausgestattet. Sie sind sorgfältig abgedichtet, so daß weder Schmiermittel verlorengehen kann noch Schmutz oder Nässe von außen eindringen können. Eine lange Lebensdauer ist dadurch gewährleistet.

Alle Teile werden in Benzin saubergewaschen, und es wird empfohlen, die Radlager nach je 5000 km Fahrstrecke einzufetten.

Die Naben sind richtig eingestellt, wenn bei ausgebautem Rad ein eben noch fühlbares seitliches Spiel der Achse wahrzunehmen ist. Bei eingebautem Rad und festgezogenen Achsmuttern muß dieses Seitenspiel verschwunden sein, die Felge muß aber seitlich immer noch eben fühlbares Spiel haben. Verschwindet dies Spiel beim Anziehen der Achsmuttern vollständig, so ist zu prüfen, ob die Gabelenden noch plan und parallel sind.

Sollte sich nach längerem Betrieb ein zu großes Spiel am Lenkungslager bemerkbar machen, so ist Nachstellung erforderlich.

Arbeitsvorgang (Bild 4):

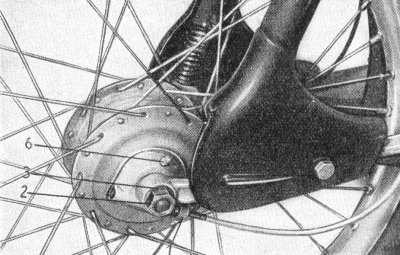

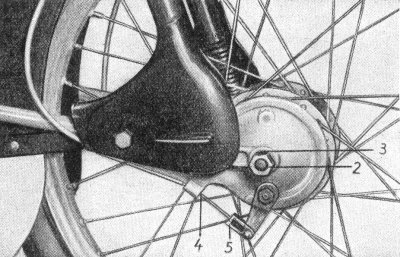

Arbeitsvorgang (Bilder 9 und 10):

Es ist zu berücksichtigen, daß sich das Lagerspiel etwas verringert, wenn die Sicherungs- und Achsmuttern wieder fest angezogen werden. Also vor Wiederzusammenbau erst prüfen.

Arbeitsvorgang (Bild 11):

Das Spuren beider Räder kann mit Hilfe einer geraden Latte oder Schnur erfolgen.

Zuerst ist das Vorderrad genau gerade zu stellen, dann wird an einer Seite der Laufdecke die Latte oder Schnur angelegt, welche natürlich bis über den Hinterradreifen reichen muß. Das Hinterrad ist so einzurichten, daß beide Reifenkanten genau an der Latte oder Richtschnur anliegen wie die des Vorderrades.

Am besten von zwei Mann auszuführen.

Leistung und Verbrauch eines Zweitaktmotors hängen in hohem Maße vom Staudruck in der Auspuffanlage ab. Wenn die Motorleistung nachläßt, ist eine Reinigung der Auspuffanlage unbedingt erforderlich.

Als Folge hoher Beanspruchung zeigt die Kerze nach einer gewissen Betriebszeit, Alterserscheinungen, die sich als Elektrodenabbrand, Verbrennungsrückstände am Isolator usw. bemerkbar machen. Das Betriebsverhalten des Motors, vor allem sein Anspringen, wird dann ungünstig beeinflußt. Die Kerze muß von Zeit zu Zeit überprüft, gereinigt und der Elektrodenabstand nachgestellt werden.

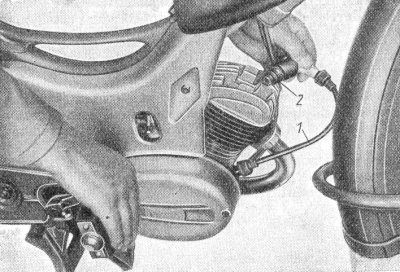

Arbeitsvorgang (Bild 14):

Zum Überprüfen schraubt man die Kerze nach scharfer Fahrt aus dem noch warmen Motor heraus und betrachtet

das Kerzeninnere (Kerzengesicht). Die richtige Kerze zeigt bei richtig eingestelltem Vergaser einen bräunlichen Isolatorkörper, dunkelgraues Kerzengesicht und trocknen schwarzen Rußbelag auf der Stirnfläche des Kerzengehäuses. Ist die Kerze zu kalt geblieben (Wärmewert zu hoch), so ist das Kerzeninnere verrußt und verölt. Dies ist jedoch auch bei richtig gewählter Kerze möglich, wenn zu kleiner Elektrodenabstand, zu fett eingestellter Leerlauf oder andere Ursachen für hohe Rückstandsbildung sorgen. Eine überhitzte Kerze zeigt einen weißgebrannten Isolierkörper und weißgebrannte Elektrodenspitzen, manchmal auch kleine Schmelzperlen (Wärmewert zu niedrig). Dieses Kerzengesicht kann bei richtigem Wärmewert auch als Folge falscher Luft oder zu armen Gemisches auftreten. Eine behelfsmäßige Kontrolle der Kerze auf Funktion kann in der im Bild 14 dargestellten Weise erfolgen. Bei herausgeschraubter Kerze wird das Zündkabel aufgesteckt, der Kerzenkörper an den Motor angelegt und mit dem Pedal der Motor durchgedreht (Moped auf Kippständer gestellt).

Tip von Miraculis:
Macht es bitte nicht so, wie es auf dem Bild dargestellt wird. Ihr dürft auf KEINEN Fall das Kerzensteckergehäuse (Metall) berühren! Der Funke marschiert sonst über Euren Arm und dann Erdung zur Zündspule. NUR am Zündkabel anfassen!!

Zwischen den Elektroden muß ein kräftiger Zündfunke überspringen. Springt kein Funke über, so ist der Kontaktabstand am Unterbrecher zu prüfen. (Siehe 3.14.)

Bleibt der Motor bei nach links geschaltetem Zünd-Licht-Schalter nicht stehen, so hat er Glühzündungen. Dann darf auf keinen Fall das Zündkabel von der Kerze abgenommen werden, da dies zur sofortigen Zerstörung der Zündspule führen kann, sondern der Motor ist durch erhöhte Brennstoffzufuhr (Vollgas geben) zum Stehen zu bringen (Zünd-Licht-Schalter dabei auf Schaltstellung links stehenlassen).

Ein sauberes Luftfilter wirkt sich nicht nur günstig auf die Leistungsfähigkeit und den geringen Kraftstoffverbrauch aus, sondern es erhöht auch die Lebensdauer des Motors.

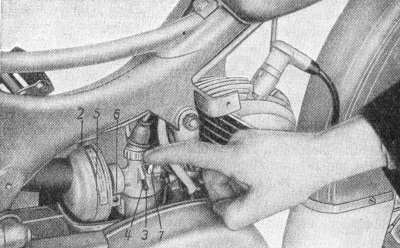

Arbeitsvorgang (Bild 15):

Die Stellung des Drosselschiebers im Vergaser wird durch den Gasdrehgriff an der rechten Lenkerseite reguliert. Durch Drehen von vorn nach hinten wird mehr Gas gegeben. Am Drehgriff ist eine geschlitzte Stellschraube angebracht; mit ihr kann die Leichtgängigkeit des Drehgriffs den Wünschen des Fahrers angepaßt werden. Rechtsdrehen ergibt schwereren, Linksdrehen leichteren Gang des Griffes.

Die Notwendigkeit einer Nachstellung des Gasbowdenzuges ist äußerlich an dem immer größer werdenden Spiel am Gasgriff zu erkennen. Das Spiel soll etwa 2 mm an der Bowdenzughülle betragen. Die Nachstellung erfolgt an der Stellschraube am Bowdenzug.

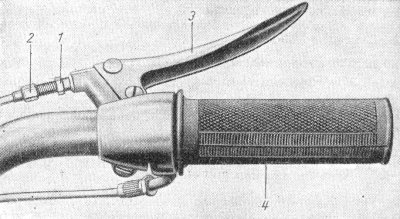

Arbeitsvorgang (Bild 8):

3.13.2. Einstellen der Leerlaufdrehzahl (Bild 15)

Mit der Gasschieberanschlagschraube (3), die durch eine Feder (4) gegen unbeabsichtigtes Verstellen gesichert ist, kann der Leerlauf eingestellt werden. Beim Hineindrehen der Anschlagschraube erhöht sich, beim Herausschrauben verringert sich die Leerlaufdrehzahl.

Die Vergasereinstellung wurde durch ausgedehnte Versuche festgelegt, und es ist zu empfehlen, keine Veränderung an diesen Einstellungen vorzunehmen.

Sollte infolge besonderer klimatischer oder betrieblicher Bedingungen eine Veränderung der Einstellung erforderlich sein, so kann diese für den Teillastbereich durch Höher- oder

Tieferhängen der Düsennadel im Nadelhalter sowie für die Spitzenleistung durch Änderung der Hauptdüse vorgenommen werden. Ein Höherhängen der Düsennadel im Nadelhalter bedeutet ein fetteres Gemisch und höheren Kraftstoffverbrauch, Tieferhängen dagegen ein mageres Gemisch, also geringeren Kraftstoffverbrauch, aber auch eine größere Erhitzung des Motors.

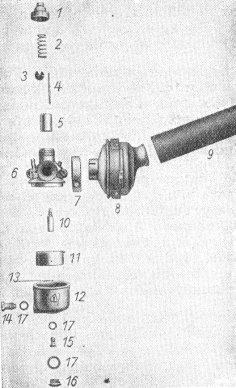

3.13.4. Reinigen des Vergasers (Bild 16)

Um den Vergaser stets einsatzbereit zu halten, ist es zu empfehlen, diesen von Zeit zu Zeit gründlich zu reinigen. Hierzu muß die Motorverkleidung abgenommen werden.

Die Reinigung der Hauptdüse kann erfolgen, ohne daß der Vergaser demontiert wird. Zu diesem Zweck wird die Düsenhalteschraube (14) mit einem Sechskantschlüssel von 12 mm Schlüsselweite herausgeschraubt. Düsen dürfen nur durch Ausblasen oder mit einer Bürstenborste und niemals mit festen Gegenständen (Nadeln, Draht usw.) gesäubert werden.

Soll der gesamte Vergaser gereinigt werden, wird zunächst der Gummischlauch von der Dämpferkappe des Luftfilters nach hinten abgezogen und das Luftfilter mit Dämpfungskappe vom Vergaser abgenommen. Anschließend wird der Schiebergehäusedeckel (1) gelöst und mit diesem der Kolbenschieber (5) mit Düsennadel (4) aus dem Vergasergehäuse gezogen. Danach werden die Befestigungsmuttern am Flansch gelöst, und der Vergaser kann vom Motor abgenommen werden.

Zur Reinigung des Schwimmergehäuses (12) wird zunächst die Verschlußschraube (16) entfernt. Danach wird die Befestigungsschraube (15) herausgeschraubt, und das Schwimmergehäuse kann vom Vergaser abgenommen werden.

Um den richtigen Anbau des Schwimmergehäuses zu gewährleisten, ist im Schwimmergehäuse ein Arretierstift (13) eingesetzt, der in eine Aussparung in der Mischkammer eingreift. Außerdem ist bei Montage des Schwimmergehäuses darauf zu achten, daß der Schwimmer mit seinem Hebel in der Schwimmeraufhängung eingehängt ist.

Wir empfehlen, die Reinigung in den Simson-Diensten (siehe Kundendienstbeilage) durchführen zu lassen. Für Entgegennahme von Reklamationen sind die Simson-Dienste ebenfalls zuständig.

Wir schlagen Ihnen vor, diese Arbeiten in einem Simson-Dienst ausführen zu lassen.

Sollten Sie jedoch diese Arbeiten selbst durchführen, finden Sie in der gesondert herausgegebenen Reparaturanleitung genaue Hinweise über die Durchführung dieser Arbeiten.

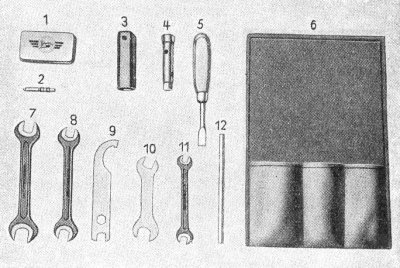

Im Werkzeugkasten befinden sich die für die Unterhaltung und Pflege erforderlichen Werkzeuge.

Bemerkung von Miraculis:
Ist sehr interessant und belustigend, die Ausführungen von 1962 zu lesen, allerdings werde ich mich erst einmal vorrangig auf die Reparaturanleitung stürzen, zwecks eingeben. Wenn alles fertig ist (welche Homepage ist das schon) hänge ich’s noch an.
