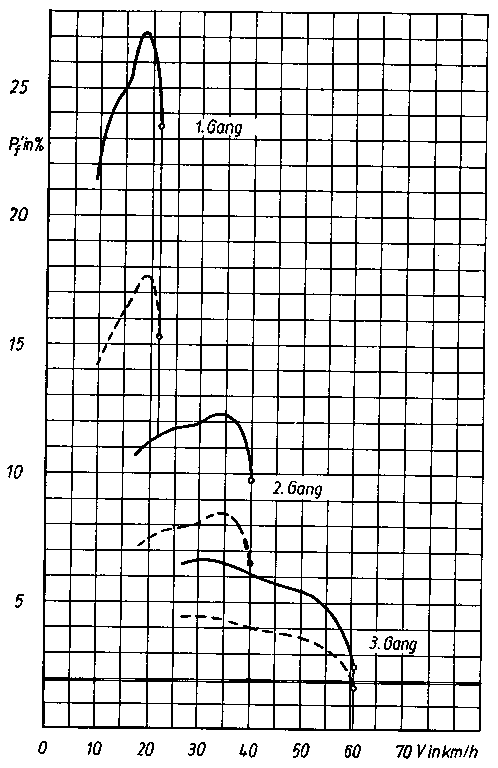

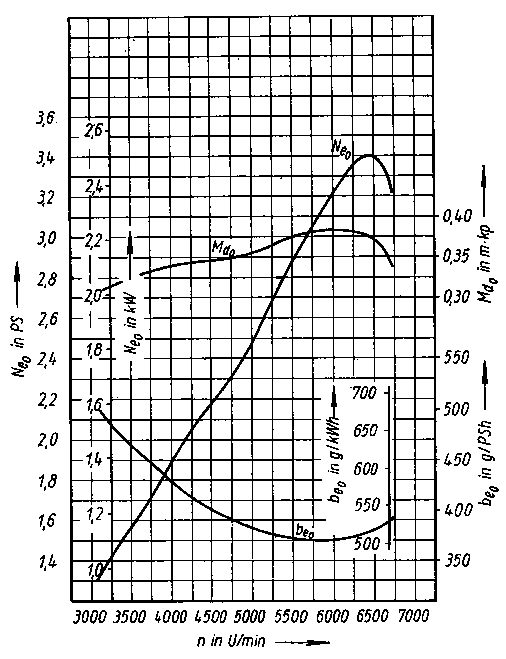

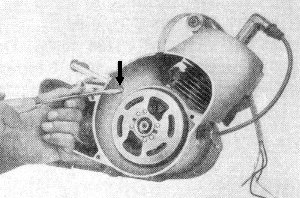

Bild 3

Im normalen Reparaturbetrieb empfiehlt es sich, den Motor bis zum Arbeitsvorgang 3.7. im Fahrgestell zu lassen.

Bild 4

Schiebergehäusedeckel abschrauben, Gasbowdenzug aushängen, Befestigungsmuttern M6 TGL 0-934 am Vergaserflansch lösen.

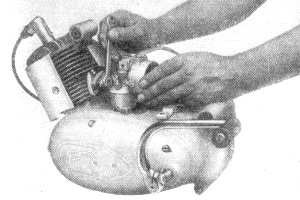

Vergaser nach hinten von den Stehbolzen ziehen.

Bild 5

Drei Zylinderschrauben M6x50 TGL 0-87, M6x55 TGL 0-84, M6x78, Teile-Nr. 37130 lösen. Deckel seitlich abnehmen (vorher Bowdenzug für Fußbremse aushängen und Tachoantriebswelle herausschrauben.

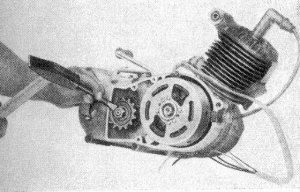

Bild 6

Sicherungsring (1) herausheben, Schraubenrad (2) herausnehmen, Sicherungsstift (3) durchschlagen, Schraubenritzel herausnehmen.

Bild 7

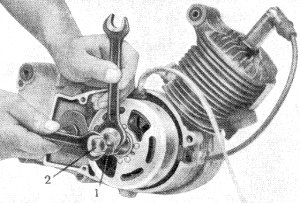

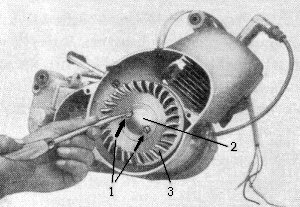

Beide Befestigungsschrauben (1) M5x12 TGL 0-84 mit Federringen B 5 TGL 7403 lösen.

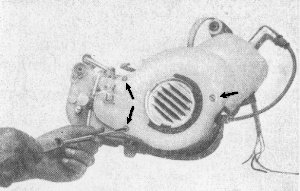

Entfernen der Abdeckkappe (2) und Abziehen des Lüfterrades (3).

Bild 8

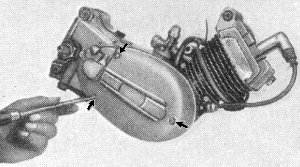

Zylinderschraube M6x22 TGL 0-84 lösen,

Gehäuse seitlich abnehmen (vorher Kupplungsbowdenzug aushängen!).

Bild 9

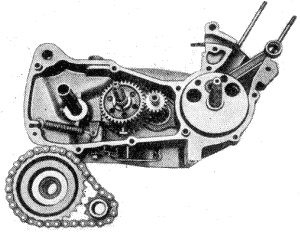

Sicherungsblech an der Befestigungsmutter für das Abtriebskettenrad zurückbiegen.

Bild 10

Abtriebskettenrad mit Haltevorrichtung DV 37001-36 halten und Mutter M10x1 TGL 0-936 lösen (Antriebskette vorher abnehmen!).

Bild 11

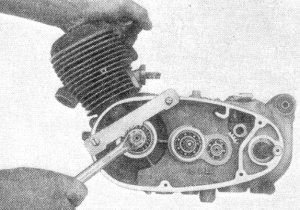

Schraube M8x25 TGL 0-931 (1) entfernen, Kickstarterhebel (2) abziehen.

(Befindet sich der Motor noch im Fahrgestell, so sind die Schaltbowdenzüge auszuhängen, die Kabelanschlüsse im Scheinwerfergehäuse zu trennen, die Motorbefestigung zu lösen und der Motor herauszunehmen.)

Bild 12

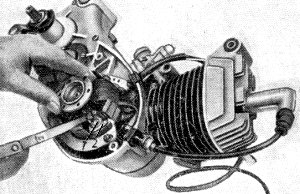

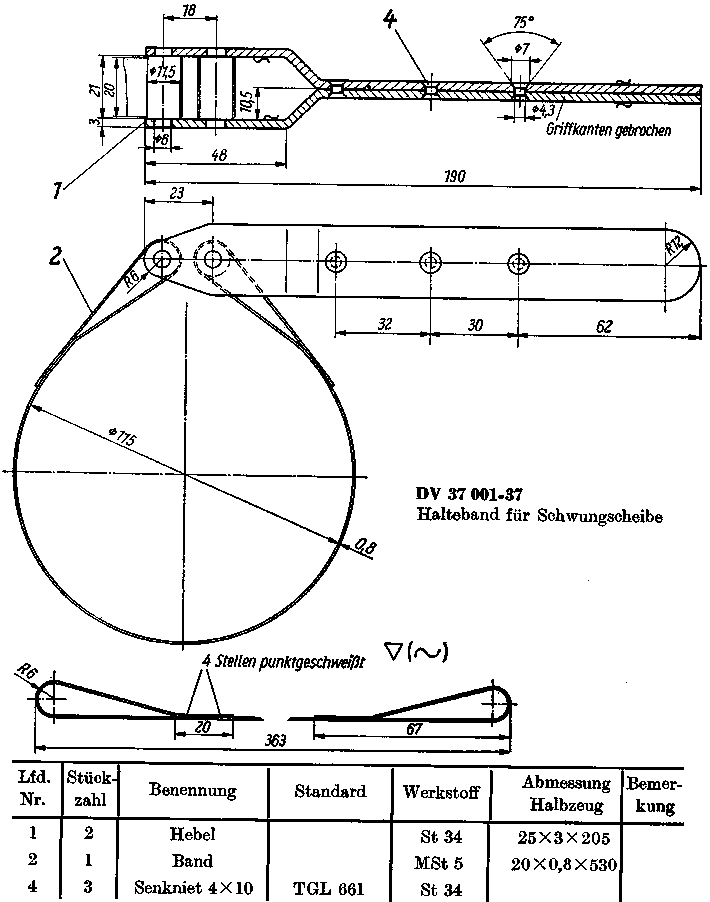

Halteband DV 37001-37 auf die Schwungscheibe auflegen,

Befestigungsmutter (Teile-Nr. 37067) lösen und mit Federring A 10 TGL 7403 herausnehmen.

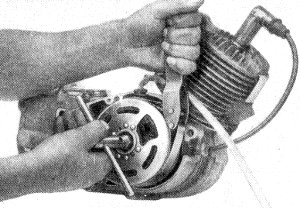

Bild 13

Abziehvorrichtung 04-850.42-0 in die Nabe der Schwungscheibe einschrauben, danach deren Unterteil (1) anhalten, und Druckschraube (2) nach rechts drehen, bis sich die Schwungscheibe löst.

Scheibe abnehmen und Scheibenfeder (Keil) 2x3,7 TGL 9499 aus der Keilnut im Kurbelwellenstumpf nehmen.

Bild 14

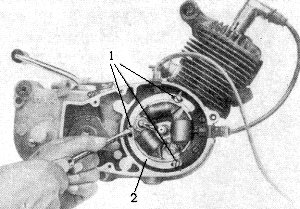

Befestigungsschrauben M5x14 TGL 0-84 (1) mit Unterlegscheiben 5,3 TGL 0-125 und Federringen A 5 TGL 0-137 lösen und Grundplatte (2) abnehmen.

(Bei einwandfreier Zündeinstellung empfiehlt es sich, vorher die Stellung der Grundplatte durch Körnerschläge zu markieren, um sie gegebenenfalls in der alten Stellung wieder einbauen zu können.)

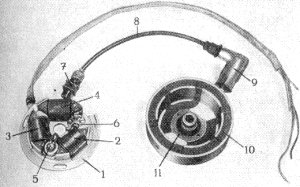

Bild 15

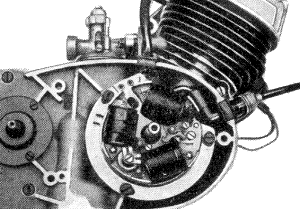

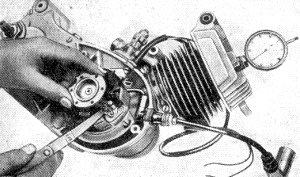

Hauptteile des Schwunglichtmagnetzünders 83.06.8:

1. Grundplatte,
2. Lichtspule, 15 W,
3. Lichtspule, 18 W,
4. Zündspule,
5. Kondensator,
6. Unterbrecher,
7. Stromabnehmer,
8. Zündkabel,
9. Kerzenstecker,
10. Schwungscheibe,
11. Unterbrechernocken.

Bild 16

Fünf Zylinderschrauben M6x40 TGL 0-84 mit Dichtscheiben A6x10 TGL 0-7603 herausschrauben und Kupplungsdeckel (1) seitlich abnehmen. Papierdichtung (Teile-Nr. 37118) entfernen. Schraube M6x10 TGL 0-85 lösen, Halbschale (2) entfernen.

Bild 17

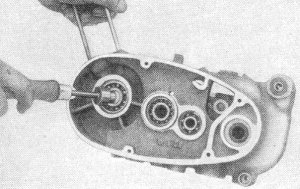

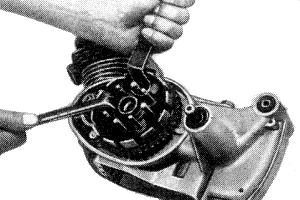

Kupplungsdruckfedern mit Sonderwerkzeug EV 37001-32 zusammendrücken und Haltestifte 2,5_h8x8 TGL 0-8 herausstoßen. Kupplungsscheiben entfernen.

Bild 18

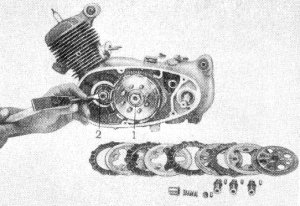

Sicherungskappe (1) an der Befestigungsmutter M12x1,5 TGL 0-936 am Mitnehmer der Kupplung und Sicherungsblech an der Befestigungsmutter (2) M10x1 TGL 0-936 zurückbiegen.

Bild 19

Mitnehmer mit Haltevorrichtung DV 37001-35 festhalten,

Befestigungsmutter lösen,

Mitnehmer und Kupplungskorb abnehmen.

Bild 20

Primärzahnrad mit Haltevorrichtung EV 37001-23 arretieren,

Befestigungsmutter lösen,

Primärzahnrad abnehmen, dabei auf Scheibenfeder (Keil) 3x3,7 TGL 9499 achten.

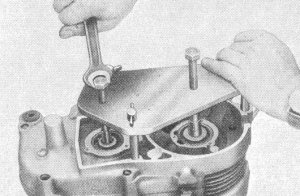

Bild 21

Vier Muttern M6 TGL 0-934 lösen und mit Federscheiben B 6 entfernen. Zylinderdeckel und Zylinder nach oben abnehmen.

Bild 22

Sechs Schrauben M4x10 TGL 0-84 an den Dichtkappen entfernen und Kappen abnehmen.

Bild 23

Zehn Gehäusespannschrauben lösen:

1. fünf Schrauben M6x35 TGL 0-84,
2. zwei Schrauben M6x40 TGL 0-84,
3. zwei Schrauben M6x50 TGL 0-84,
4. eine Schraube M6X55 TGL 0-84.

(Gummipfropfen der unteren Gehäuseschraube M6x40 entfernen.)

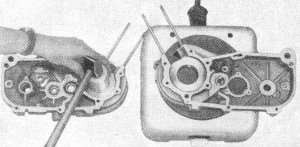

Bild 24

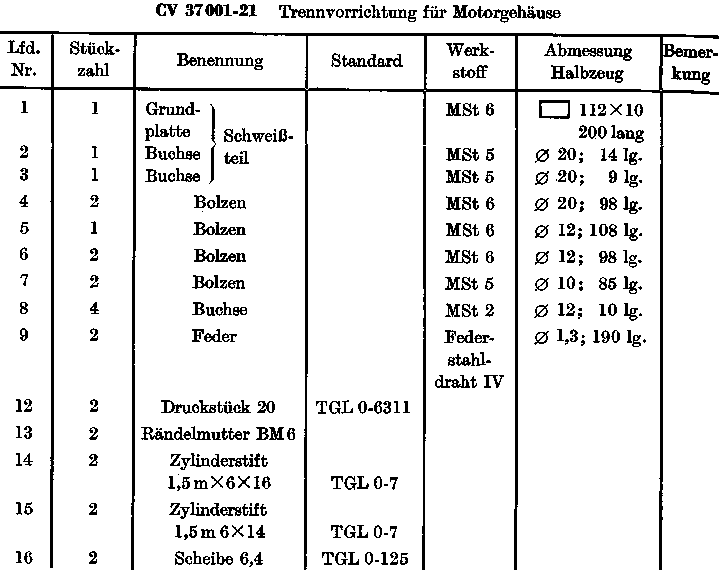

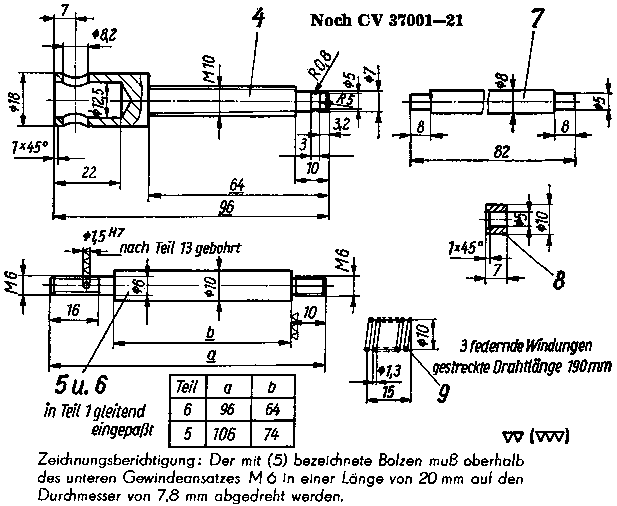

Abdrückvorrichtung aufsetzen und an der rechten Gehäusehälfte befestigen, beide Druckspindeln abwechselnd mit 1/2 Umdrehung anziehen, bis die Gehäusehälften getrennt sind.

Bild 25

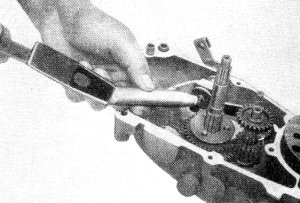

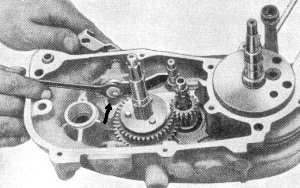

Anschlagröhrchen für Kickstarterwelle herausnehmen.

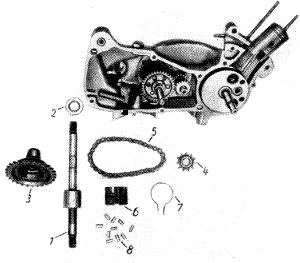

Bild 26

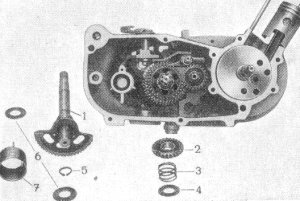

Kickstarteranlage herausheben.

1. Kickstarterwelle,
2. Mitnehmer,
3. Feder,
4. Scheibe,
5. Sicherungsring 16x1 TGL 0-471
6. Scheiben,
7. Kickstarterfeder.

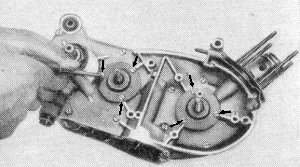

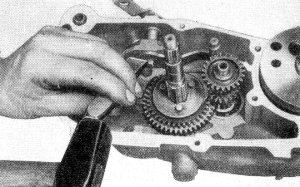

Bild 27

Sicherungsblech zurückbiegen, Mutter M6 TGL 0-934 an der Schalthebelwelle lösen.

Bild 28

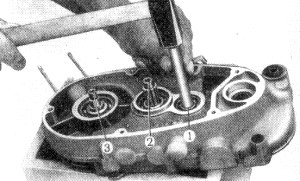

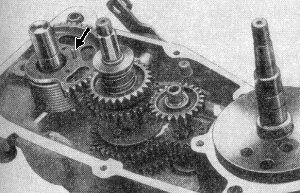

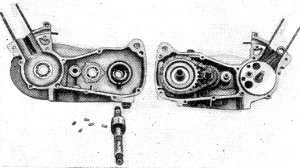

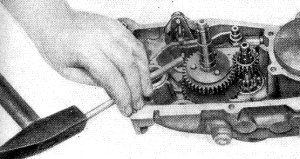

Schaltbügel abdrücken, Getriebezahnräder herausnehmen.

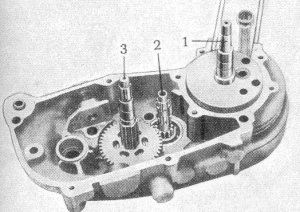

Bild 29

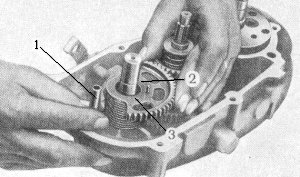

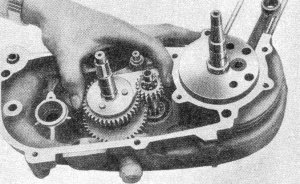

Getriebe-Abtriebswelle (1),
Kupplungswelle (2) und
Kurbelwelle (3)
aus den Lagersitzen drücken.

Bild 30

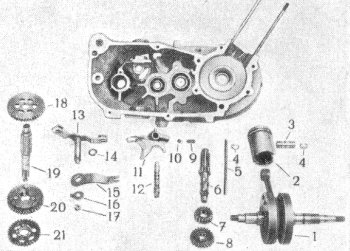

1. Kurbelwelle,
2. Kolben,
3. Kolbenbolzen A 12x30 M TGL 0-73121,
4. Sprengring A 12 TGL 24-0-73123.
5. Kupplungsdruckstift,
6. Kupplungswelle,
7. Zahnrad für II. Gang,
8. Zahnrad für III. Gang,
9. Schraubenfeder,
10. Kugel 6,35 mm III,
11. Schaltgabel,
12. Schaltwelle,
13. Welle für Handschaltung,
14. Gummiring 10x2 TGL 6365,
15. Schaltbügel,
16. Sicherungsblech,
17. Mutter M 6 TGL 0-934,
18. Zahnrad für I. Gang,
19. Abtriebswelle,
20. Schaltrad,
21. Schaltrad für III. Gang.

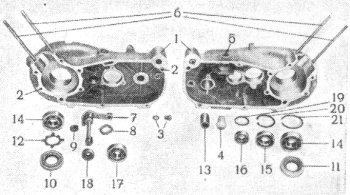

Bild 31

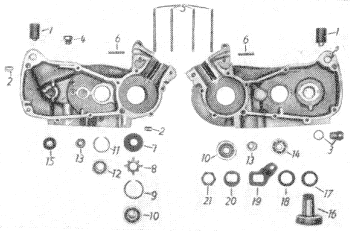

Gehäuseverschlüsse, Motor-Gummilagerung, Paßhülsen, Radialdichtringe, Sprengringe, Buchse für Kickstarterwelle und Kupplungshebel entfernen.

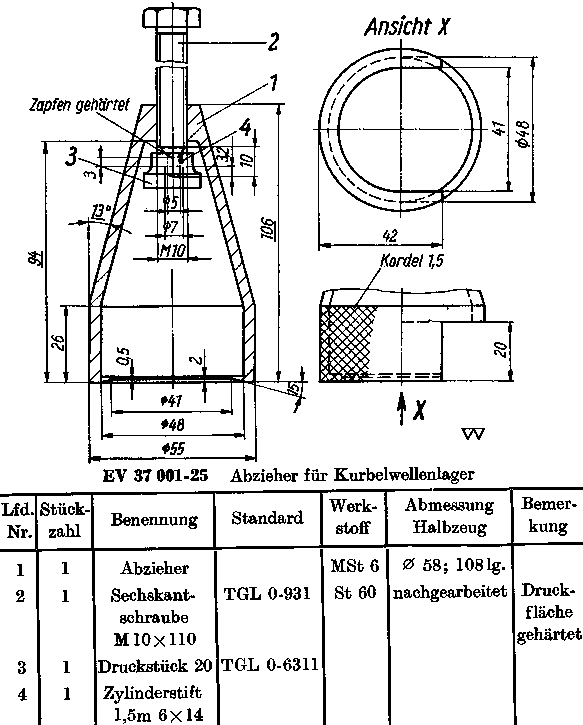

Stiftschrauben herausnehmen, Kugellagersitze auf etwa 100 °C erwärmen, Kugellager herausstoßen.

1. Motor-Gummilagerung,
2. Paßhülsen,
3. Ölkontrollschraube mit Dichtring C 10x14 TGL 0-7603,
4. Ölablaßschraube,
5. Verschlußschraube für Handschaltung,
6. Stiftschrauben,
7. Kupplungshebel,
8. Biegefeder,
9. Dichtring zum Kupplungshebel,
10. Radialdichtring A 22x35,
11. Radialdichtring A 22x47,
12. Ölleitscheibe,
13. Buchse für Starterwelle,
14. Kugellager 6303 TGL 2980... 2996,
15. Kugellager 6203 TGL 2980...2996,
16. Kugellager 6201 TGL 2980...2996,
17. Kugellager 6302 TGL 2980...2996,
18. Kugellager 6000 TGL 2980...2996,
19. Sicherungsring 37535,
20. Sicherungsring 40x1,75 TGL 0-472,
21. Sicherungsring 37320.

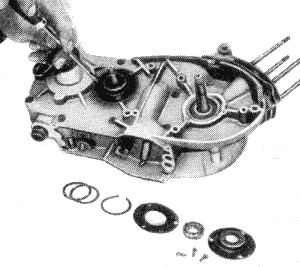

Bild 32

Dichtflächen säubern.

Gehäuse sorgfältig in Waschbenzin reinigen. Sichtkontrolle vornehmen. Stiftschrauben einschrauben, Verschlüsse, Paßhülsen und Motor-Gummilager einsetzen. Buchse für Kickstarterwelle (mit angefaßter Seite zuerst) eindrücken (Innendurchmesser: 15,8 mm).

Sicherungsringe einsetzen.

Bild 33

Lagersitze anwärmen (etwa 100 °C) Kugellager und Radialdichtring der linken Gehäusehälfte sorgfältig einsetzen.

Radialdichtring, Ölleitscheibe und Kurbelwellenlager der rechten Gehäusehälfte werden noch nicht montiert.

Bild 34

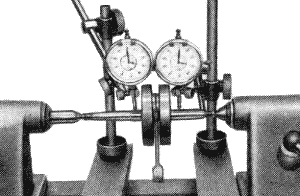

Kurbelwelle zwischen den Spitzen der Meßeinrichtung aufnehmen und an den Lagersitzen auf Rundlauf überprüfen.

Zulässige Abweichung: 0,03 mm.

Das Radialspiel des Pleuellagers muß zwischen 0,005...0,016 mm liegen.

Axialspiel des Pleuels: 0,1^+0,1 mm.

Bild 35

Wenn erforderlich, statische Auswuchtung nach nebenstehender Skizze (Bild 35) überprüfen.

Auswuchtung: 60_-5%

Zum Auswägen wird an die komplette Kurbelwelle mit Pleuelstange und Pleuelbuchse ein Wägestück G = 46,5 p angehängt.

Bild 36

Erwärmten Heizpilz in das linke Kurbelwellenlager einführen und etwa eine Minute im Innenring lassen.

Bild 37

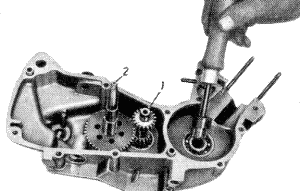

Heizpilz aus dem Kugellagerinnenring nehmen,
Kurbelwelle (1) einsetzen,
Kupplungswelle (2) und
Getriebe-Antriebswelle (3)
mit Zahnrad für den I. Gang einsetzen.

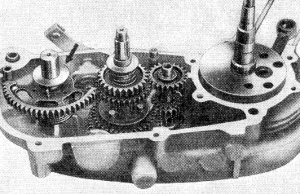

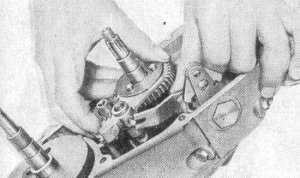

Bild 38

Schaltwelle mit Einführhülse versehen.

Druckfeder und Kugel in die Schaltgabel einsetzen und Schaltwelle einführen.

Einführhülse entfernen.

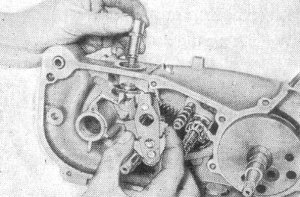

Bild 39

Schaltrad und Zahnrad für den II. Gang in die Schaltgabel einsetzen.

Baugruppe montieren.

Bild 40

Schaltwelle und Schaltbügel einbauen,
Sicherungsblech aufsetzen,
Mutter M6 festschrauben und sichern.

Bild 41

Zahnrad für III. Gang (1) und Schaltrad für III. Gang (2) aufsetzen.

Bild 42

Mitnehmer (1), Feder (2) und Scheibe (3) aufsetzen.

Bild 43

Kickstarterfeder auf die Starterwelle schieben und das Federende in die mittlere der drei Bohrungen einführen.

Scheibe aufsetzen und die Baugruppen montieren.

Dabei ist zu beachten, daß das zweite Federende in die dafür vorgesehene Gehäusebohrung eingreift.

Bild 44

Kickstarterfeder spannen und Anschlagröhrchen (1) einsetzen.

Federspannung nötigenfalls durch Versetzen des Zahnsegmentes korrigieren. Das Federende wird bei zu geringer Vorspannung in Bohrung (2), bei zu großer Spannung in Bohrung (3) eingeführt.

Bild 45

Sicherungsring mit Seegerringzange aufsetzen, Scheibe aufstecken.

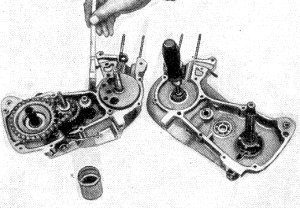

Bild 46

Rechtes Kurbelwellenlager auf angewärmten Heizpilz aufsetzen.

Dichtfläche der linken Gehäusehälfte dünn mit Motordichtmasse bestreichen. Kurbelwellenlagersitz der vormontierten rechten Gehäusehälfte anwärmen und Radialdichtring einsetzen.

Bild 47

Rechte Gehäusehälfte aufsetzen.

Dabei ist zu beachten, daß Anschlagröhrchen, Kickstarterwelle, Kupplungwelle, Schaltwelle und Paßhülsen in die dafür vorgesehenen Gehäusebohrungen bzw. das Kugellager 6000 TGL 2980 bis 2996 eintreten.

Ölleitscheibe und rechtes Kurbelwellenlager einsetzen.

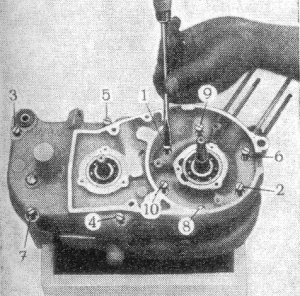

Bild 48

Gehäusespannschrauben anfädeln und gleichmäßig in nebenstehender Reihenfolge (Bild 48) anziehen.

Nach dem Abkühlen des Gehäuses Schrauben auf Festsitz überprüfen. Kurbelkammer mit einem sauberen Putzlappen abdecken.

Bild 49

Biegefeder auflegen.

Kupplungshebel mit Dichtring versehen und in das Gehäuse einführen.

Bild 50

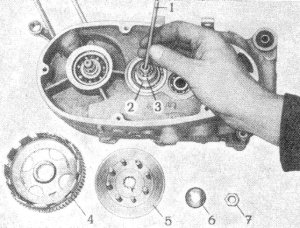

Kupplungsdruckstift (1) in die Kupplungswelle einführen.

Scheibe (2) und Buchse (3) auf die Welle stecken. Kupplungskorb (4), Mitnehmer (5) und Sicherungskappe (6) aufsetzen.

Mutter M12x1,5 (7) einfädeln, Mitnehmer anhalten, Mutter festziehen und sichern.

Bild 51

Scheibenfeder (Keil) 3x3,7 in die Keilnut des Kurbelwellenstumpfes einlegen. Primärzahnrad aufstecken.

Sicherungsblech und Mutter 10x1 aufsetzen. Primärzahnrad mit Haltevorrichtung EV 37001-23 arretieren.

Mutter festziehen und sichern.

Kupplungsscheibenpaket und Kupplungsdruckfedern einsetzen.

Bild 52

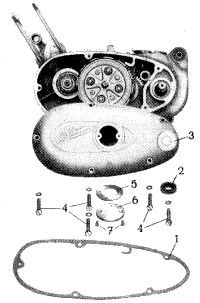

Kupplung auf Funktionstüchtigkeit überprüfen und Kupplungsdeckel aufsetzen.

1. Dichtung,
2. Radialdichtring A 16x28,
3. Kupplungsdeckel,
4. Zylinderschrauben mit Dichtringen,
5. Dichtung,
6. Deckel für Kupplungsdeckel,
7. Schrauben BM 4x12 TGL 5687.

Bild 53

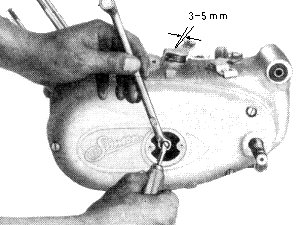

Feststellmutter M6 lösen und an der Einstellschraube Kupplungsspiel einstellen. Der Kupplungshebel soll sich 3...5 mm schwenken lassen, ehe die Kupplung auslöst.

Bild 54

Beide Wellen haben ein zulässiges Axialspiel von 0,2...0,3 mm.

Feststellen des tatsächlich vorhandenen Spiels:

Zulässiges Spiel von ermitteltem Meßwert subtrahieren. Differenz = Dicke der beizulegenden Distanzscheibe.

Bild 55

Dichtungen auflegen.

Montagehülse für Radialdichtring A 17x28 auf den rechten Kurbelwellenstumpf und Distanzhülse auf Getriebe-Abtriebswelle aufstecken, Dichtkappen mit eingesetzten Dichtringen montieren. Sechs Zylinderschrauben M4x10 für die Dichtkappen mit Dichtlack versehen und einschrauben.

Bild 56

Kolbenbolzen in die Pleuelbuchse einführen.

Parallelitätslehre auflegen und Kolbenbolzen zum Anliegen bringen. Bei ordentlich ausgewinkeltem Pleuel darf zwischen Lehre und Kolbenbolzen kein Lichtspalt zu sehen sein.

Bild 57

Kolbeneinbauspiel: 0,03...0,05 mm.

Kolben in vorgeschriebener Einbaurichtung (der Pfeil auf dem Kolbenboden zeigt in Fahrtrichtung) einsetzen, eingeölten Kolbenbolzen auf den Führungsdorn stecken, in die Pleuelbuchse einführen. Kolben dabei gut festhalten, damit das ausgerichtete Pleuel nicht verdrückt wird.

Bild 58

Sicherungsringe sorgfältig in die Ringnuten der Kolbenbolzenaugen einsetzen und sich von deren ordentlichem Sitz überzeugen.

Bild 59

Zylinderfußdichtung mit Wasser anfeuchten und auf die Dichtfläche legen.

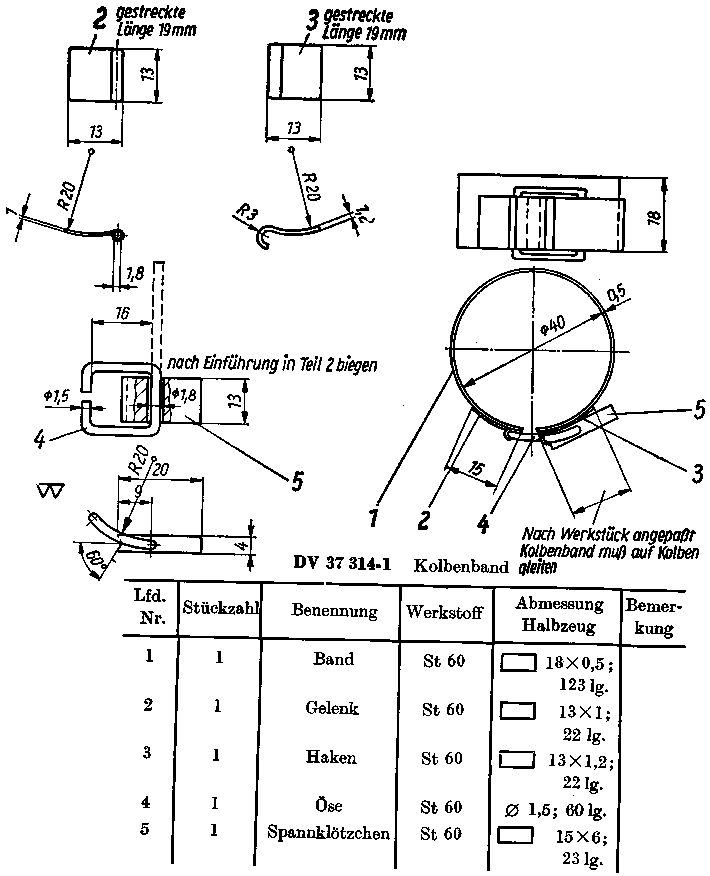

Haltegabel für das Pleuel einschieben. Kolben und Zylinder mit Öl versehen. Kolbenring-Spannband auflegen.

Achtung! Kolbenringe so drehen, daß der Stoß mit den Sicherungsstiften übereinstimmt.

Kurbelwelle zum Vermitteln des Zylinders einige Male durchdrehen. Zylinderdeckel aufsetzen, Befestigungsmuttern M6 mit Federscheiben B6 aufschieben und gleichmäßig über Kreuz anziehen.

Bild 60

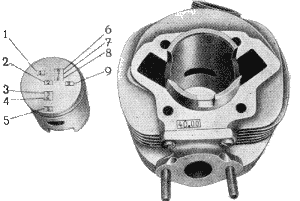

Kennzeichnung von Kolben u. Zylinder:

1. Prüfzeichen des DAMW,
2. Fertigungsmonat und Jahr,
3. Istmaß des Kolbendurchmessers,
4. Einbauspiel des Kolbens,
5. Sortierungsgruppe,
6. Symbol für Kolbenform,
7. Herstellerzeichen,
8. Gütekontrollzeichen,
9. Einbaurichtung,

Zylinderdurchmesser.

Bild 61

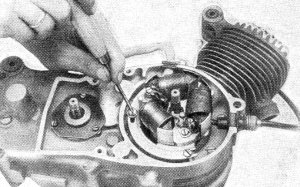

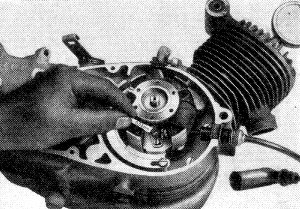

Grundplatte aufsetzen und mit Schrauben M5x14 befestigen.

Unterlegscheiben 5,3 und Federringe A 5 nicht vergessen!

(Wenn vorhanden, Körnermarkierung beachten.)

Gummikabeldurchführungen in die vorgesehenen Gehäuseeinschnitte legen.

Scheibenfeder (Keil 2x3,7) in die Keilnut des rechten Kurbelwellenstumpfes einlegen.

Einstellnocken aufstecken.

Bild 62

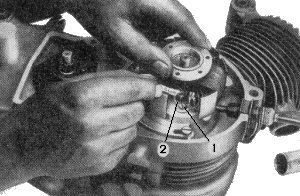

Unterbrecherkontaktabstand beim höchsten Nockenpunkt auf 0,4 mm einregulieren. Dazu Befestigungsschraube (1) für Unterbrecherplatte (2) lösen und nach erfolgter Einstellung wieder anziehen.

Bild 63

Meßuhr einschrauben und mit ihrer Hilfe den oberen Totpunkt (OT) suchen. Anschließend Kolben auf den Zündzeitpunkt (1,5 mm vor OT) einstellen.

Kurbelwelle dazu entgegengesetzt dem Uhrzeigersinn drehen (Spiel ausgleichen). Die Kontakte müssen in diesem Augenblick abzuheben beginnen.

Das Einstellen geschieht durch Verdrehen der Grundplatte (mehr Spätzündung in Drehrichtung, mehr Frühzündung gegen die Drehrichtung).

Die Kontrolle der Kontaktöffnung erfolgt mit Hilfe eines sauberen Blech Streifens von 0,03 mm Dicke, der zwischen die geschlossenen Kontakte geklemmt wird und der sich beim Öffnungsbeginn gerade herausziehen läßt.

Bild 64

Kontrolle des Zündzeitpunktes:

Schwungscheibe aufsetzen und die Abrißstellung gemäß nebenstehender Skizze (Bild 64) kontrollieren. Der Öffnungsbeginn muß zwischen dem Maß 0...3 mm erfolgen. Liegen Abweichungen vor, so muß durch Veränderung des Kontaktabstandes die richtige Abrißstellung einreguliert werden.

Bei negativem Maß Kontaktabstand vergrößern.

Bei Überschreitung des Maßes 3 mm Kontaktabstand verkleinern.

Der Kontaktabstand muß in den Grenzen von 0,35...0,45 mm bleiben.

Abschließend Schmierfilz am Unterbrecher kontrollieren und mit einigen Tropfen Hypoid-Getriebeöl 03 G HYP versehen. Befestigungsmutter (auf Federring A10) festschrauben.

Bild 65

Achtung! Sicherheitsfunkenstrecke von 8 mm (Abstand Überschlagspitze-Gehäuse) unbedingt einhalten.

Stromabnehmer festschrauben.

Bild 66

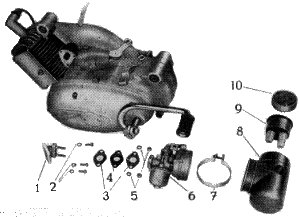

1. Zwischenflansch (vor dem Anschrauben an den Zylinder mit Dichtmasse bestreichen),
2. Federringe B5 TGL 7403,
3. Dichtungen,
4. Dichtung,
5. Muttern M6 TGL 0-934 mit Federscheiben,
6. Vergaser,
7. Schelle,
8. Ansauggeräuschdämpfer,
9. Dämpfereinsatz,
10. Luftfilter.

Bild 67

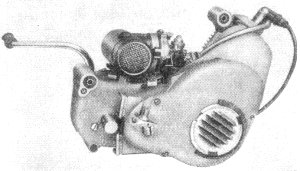

'Simson'-Zweitaktmotor M 53 KF mit Kickstarter und Fußschaltung.

Alle Demontage- und Montagearbeiten entsprechen bis auf die Arbeiten am Fußschaltmechanismus denen am Motor M 53 KHL.

Bild 68

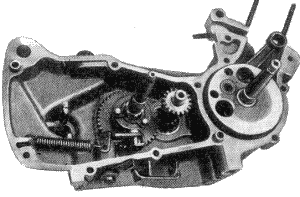

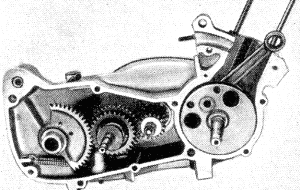

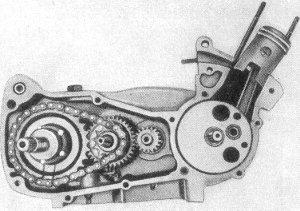

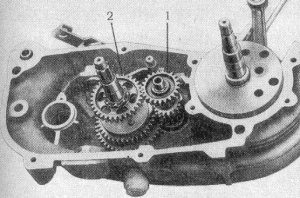

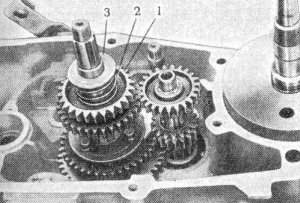

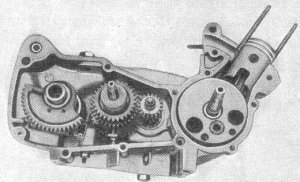

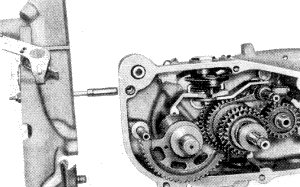

Blick in das geöffnete Getriebegehäuse.

Bild 69

Blick in das Kupplungsgehäuse.

Bild 70

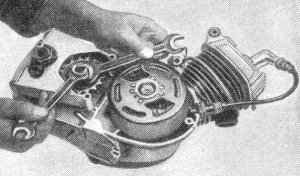

Sicherungsblech an der Befestigungsmutter M 6 zurückbiegen.

Bild 71

Befestigungsmutter M 6 lösen.

Bild 72

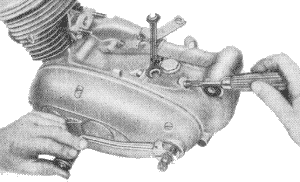

Verschlußschraube öffnen.

Bild 73

Lagerbolzen entfernen.

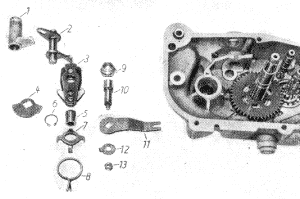

Bild 74

Einzelteile des Fußschaltmechanismus:

1. Hohlwelle,
2. Fußschaltwelle,
3. Ratsche,
4. Ratschensegment,
5. Buchse für Fußschaltung,
6. Sicherungsring,
7. Arretierblech,
8. Schaltfeder,
9. Verschlußschraube,
10. Welle für Fußschaltautomat,
11. Schaltbügel,
12. Sicherungsblech,
13. Sechskantmutter M 6.

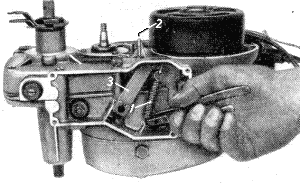

Bild 75

Einsetzen der Lagerbüchse mit Schaltfeder.

Bild 76

Einsetzen der Schaltklinke und des Lagerbolzens.

Verschlußschraube einsetzen.

Bild 77

Schaltbügel und Schaltgabel montieren. Sicherungsblech aufstecken und Befestigungsmutter M 6 anschrauben u. sichern.

Bild 78

Inneren Schalthebel mit Fußschaltwelle einsetzen. Montagehülse aufstecken, Kupplungsdeckel vorsichtig montieren.

Bild 79

Schaltung einstellen:

1. Fußschalthebel in 1. Gangstellung bringen und in der Unterlage festhalten. Stellschraube vordere soweit einschrauben, bis der Fußschalthebel leicht angehoben wird. Stellschraube in dieser Stellung sichern.
2. Fußschalthebel in 3. Gangstellung bringen und in der Oberlage festhalten. Stellschraube hintere soweit einschrauben, bis der Schalthebel nach unten gedrückt wird. Stellschraube in dieser Stellung sichern.

Die einzelnen Arbeitsgänge werden am Motor Sö 4-1 P unter Berücksichtigung der Besonderheiten des Motors Sö 4-1 K demonstriert. Es empfiehlt sich, im normalen Reparaturbetrieb den Motor bis zum Arbeitsvorgang 8.5. im Fahrgestell zu lassen.

Bild 81

'Sömtron'-Motor Sö 4-1 P (mit Pedalkickstarter)

Bild 82

'Sömtron'-Motor Sö 4-1 K (mit Kickstarter)

Bild 83

Schrauben M8x25 TGL 0-931 lösen.

Hebel abziehen.

Bild 84

Vier Schrauben BM 4x10 TGL 0-84 mit Federscheiben A4 TGL 0-134 lösen.

Bodenblech entfernen.

(Kupplungs- und Schaltbowdenzug aushängen.)

Bild 85

Mutter M6 TGL 0-934 am äußeren Schalthebel lösen.

Federscheibe, Scheibe, Hebel, Dichtkappe und Dichtring entfernen.

Bild 86

Drei Schrauben BM 6x60 TGL 0-84 lösen, Deckel seitlich abnehmen (vorher Stellschraube für Fußbremsbowdenzug und Tachoantriebswelle entfernen).

Bild 87

Feder (1) am Kupplungshebel aushängen

Haltestift (2) entfernen,

Kupplungshebel (3) herausnehmen.

Bild 88

Bei eingebautem Motor empfiehlt es sich, das Abtriebskettenrad mit aufgelegter Kette abzubauen.

Kettenrad mit festhalten,

Mutter M 8x1, links, TGL 0-936 lösen,

Mitnehmer für Tachoantrieb entfernen

Bild 89

Abziehvorrichtung DV 37001-38 ansetzen und Kettenrad vom Konussitz lösen.

Bild 90

Schiebergehäusedeckel abschrauben (Gasbowdenzug aushängen, Betätigungseinrichtung für Starterklappe und Tupfer sowie den Ansauggeräuschdämpfer entfernen).

Befestigungsmutter M6 TGL 0-934 am Vergaserflansch lösen. Vergaser nach hinten von den Stiftschrauben ziehen.

(Bei eingebautem Motor Kabelanschlüsse und Motorbefestigungsschrauben lösen. Motor aus dem Fahrgestell nehmen.)

Bild 91

Halteband auf die Schwungscheibe legen, Befestigungsmutter lösen und mit Federring A 10 TGL 7403 herausnehmen.

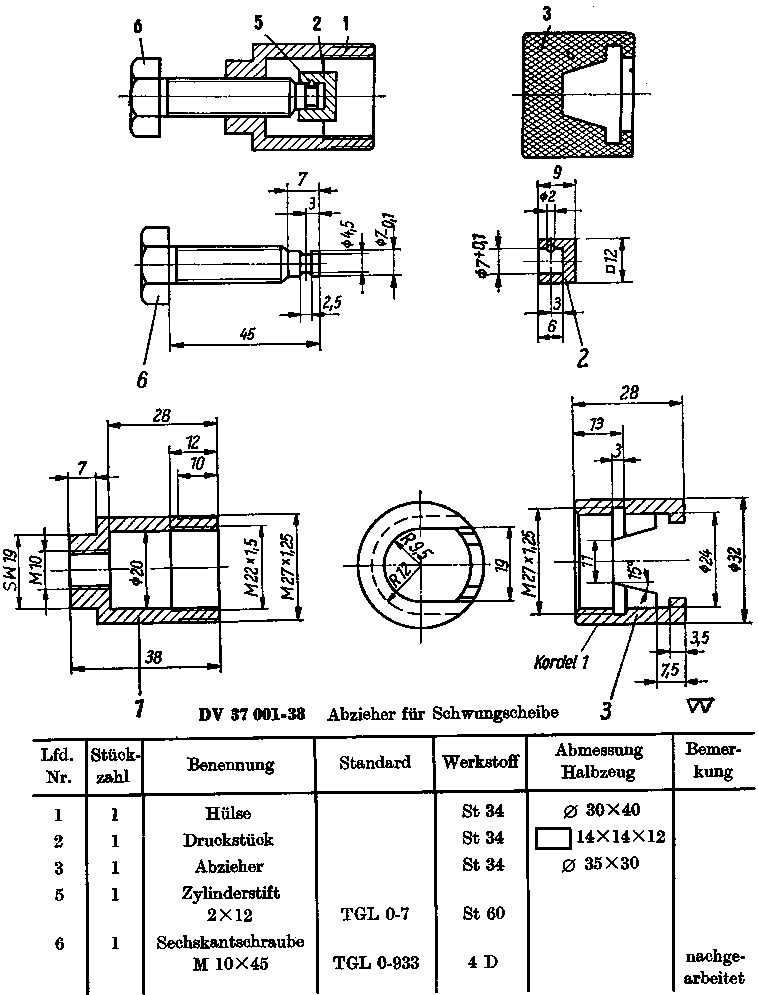

Bild 92

Abziehvorrichtung DV 37001-38 in die Nabe der Schwungscheibe einschrauben. Unterteil (1) der Abziehvorrichtung und Druckschraube (2) nach rechts drehen, bis sich die Schwungscheibe löst.

Schwungscheibe abnehmen und Scheibenfeder (Keil) 3x3,7 TGL 9499 aus der Keilnut des Kurbelwellenstumpfes nehmen.

Bild 93

Befestigungsschrauben M 5x14 (1) TGL 0-84 mit Unterlegscheiben 5,3 TGL 0-125 und Federringen A 5 TGL 0-137 der Grundplatte lösen und Grundplatte (2) abnehmen.

(Bei einwandfreier Zündstellung empfiehlt es sich, vorher die Stellung der Grundplatte durch Körnerschläge bzw. mit einer Reißnadel zu markieren, um sie gegebenenfalls in der alten Stellung wieder einbauen zu können.)

Bild 94

Hauptteile des Schwunglichtmagnetzünders 83.06.8 ohne Ladespule:

1. Grundplatte,
2. Zündspule,
3. Lichtspule, 15 W,
4. Lichtspule, 18 W,
5. Kondensator,
6. Unterbrecher,
7. Stromabnehmer,
8. Zündleitung,
9. Zündleitungsstecker,
10. Schwungscheibe,
11. Unterbrechernocken.

Bild 95

Drei Zylinderschrauben BM 6x60 TGL 0-84 mit Dichtringen 6x10 TGL 0-7603 entfernen und Kupplungsdeckel mit Dichtung abnehmen.

Bild 96

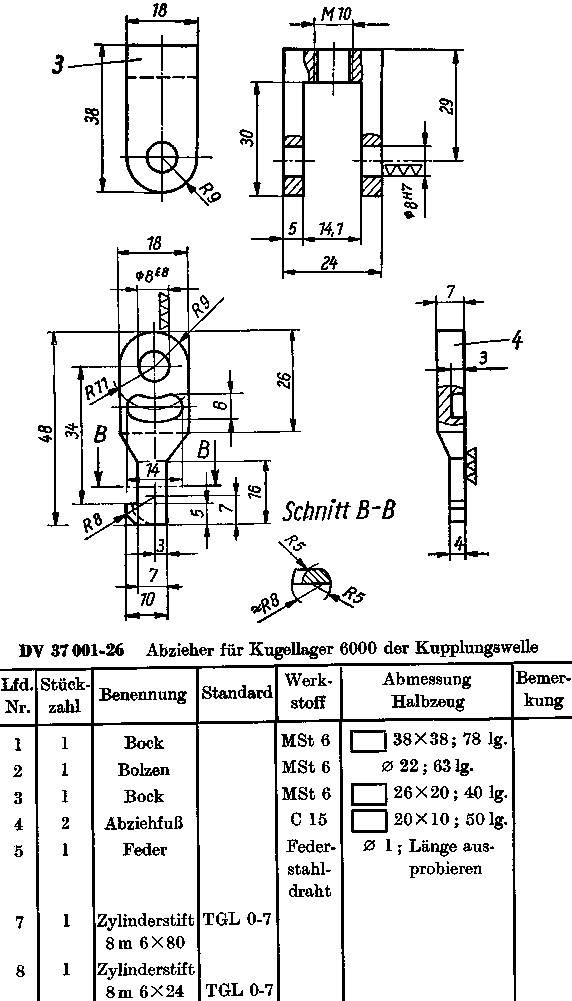

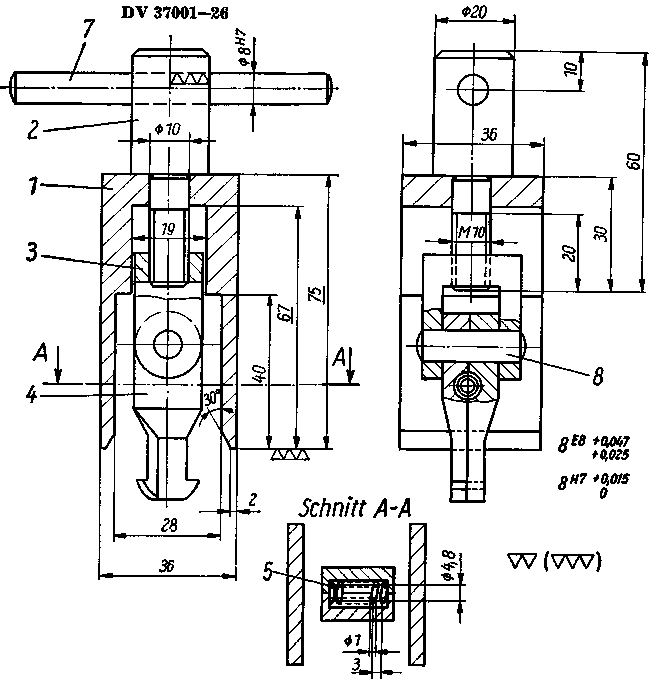

Kupplungsdruckfedern mit Sonderwerkzeug EV 37001-32 zusammendrücken und Haltestifte 2,5 _h8 x 8 TGL 0-8 herausstoßen. Kupplungspaket herausnehmen.

Bild 97

Sicherungskappe (1) für die Befestigungsmutter M 12x1,5 TGL 0-936 des Mitnehmers und Sicherungsblech an der Befestigungsmutter (2) M10x1 TGL 0-936 zurückbiegen.

Bild 98

Mitnehmer mit Haltevorrichtung DV 37001-35 arretieren,

Befestigungsmutter lösen,

Mitnehmer und Kupplungskorb abnehmen.

Bild 99

Zahnrad mit Halteschlüssel SK 1487 festhalten und Befestigungsmutter lösen.

Bild 100

Abziehvorrichtung DV 37001-38 auf den Bund des Zahnrades aufsetzen und Primärzahnrad vom Konussitz lösen.

Bild 101

Vier Sechskantmuttern M6 TGL 0-934 mit Federscheiben A6 TGL 0-137 entfernen und Zylinderdeckel gemeinsam mit dem Halter für Bowdenzüge abnehmen. Zylinder abziehen.

Bild 102

Sechs Schrauben M4x10 TGL 0-63 an den Dichtkappen entfernen und die Kappen abnehmen.

Bild 103

Zwölf Gehäusespannschrauben lösen:

1. sechs Schrauben M6x25 TGL 0-84,
2. fünf Schrauben M6X45 TGL 0-84,
3. eine Schraube M6x55 TGL 0-84

Bild 104

Gehäusehälften durch mäßige Schläge auf die Stümpfe der Abtriebswelle und Kurbelwelle (Pedalwelle) trennen.

Bild 105

Sö 4-1 P

Blick in das geöffnete Motor-Getriebe-Gehäuse.

Bild 106

Herausgenommener Pedalkickstarter:

1. Pedalwelle,
2. Anlaufscheibe,
3. Freilaufkettenrad,
4. Kettenrad für Pedalantrieb,
5. Kette,
6. Rollenkäfig,
7. Schleppfeder,
8. Rollen.

Bild 107

Sö 4-1 K

Blick in das geöffnete Motor-Getriebe-Gehäuse.

Bild 108

Herausgenommener Kickstarter:

1. Kickstarterwelle,
2. Sicherungsschraube mit Federscheibe,
3. Segment,
4. Kickstarterfeder,
5. Buchse,
6. Mitnehmer,
7. Feder,
8. Scheibe.

Bild 109

Herausgenommenes Triebwerk:

1. Kurbelwelle,
2. Kolben,
3. Kolbenbolzen A 12x30 M TGL 0-73121,
4. Sprengringe A 12 TGL 24-73123,
5. Keil,
6. Kupplungswelle,
7. Zahnrad für den 1. Gang,
8. Abtriebswelle,
9. Schaltklaue,
10. Zahnrad für den 2. Gang,
11. Keil,
12. Schaltstein,
13. innerer Schalthebel,
14. Feder,
15. Dichtring,
16. Dichtkappe,
17. äußerer Schalthebel,
18. Sicherungsscheibe,
19. Federring,
20. Mutter M 6 TGL 0-934.

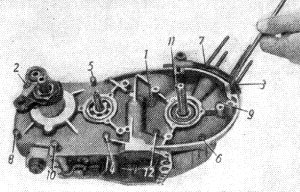

Bild 110

1. Motor-Gummilager,
2. Paßhülsen,
3. Ölablaßschraube,
4. Öleinfüllschraube,
5. Stiftschrauben M 6x80 TGL 0-940,
6. Stiftschrauben M 6x22 TGL 0-940,
7. Radialdichtring A 15x42,
8. Ölleitscheibe,
9. Sprengring für Kurbelwelle,
10. Ringrillenlager 15x42x13 6302 TGL 2980...2996,
11. Sprengring für Kupplungswellenlager,
12. Ringwellenlager 15x35x11 6202 TGL 2980..2996,
13. Buchse für Kupplungs- und Getriebe-Abtriebswelle,
14. Ringrillenlager 12x37x12 6301 TGL 2980...2996,
15. Dichtring,
16. Bremskörper,
17. Dichtring,
18. Dichtkappe,
19. Bremshebel,
20. Sicherungsblech,
21. Sechskantmutter.

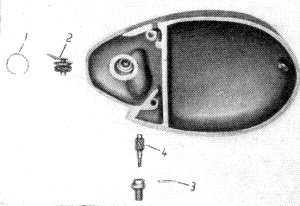

Bild 111

Sicherungsring (1) und Schraubenrad (2) herausnehmen, Sicherungsstift (3) durchschlagen, Schraubenritzel (4) herausnehmen.

(Der Zusammenbau erfolgt in umgekehrter Reihenfolge.)

Bild 112

Dichtflächen säubern und auf Ebenheit kontrollieren.

Gehäuse sorgfältig in Waschbenzin reinigen.

Sichtkontrolle vornehmen,

Stiftschrauben einschrauben,

Paßhülsen und Sicherungsringe einsetzen.

Bild 113

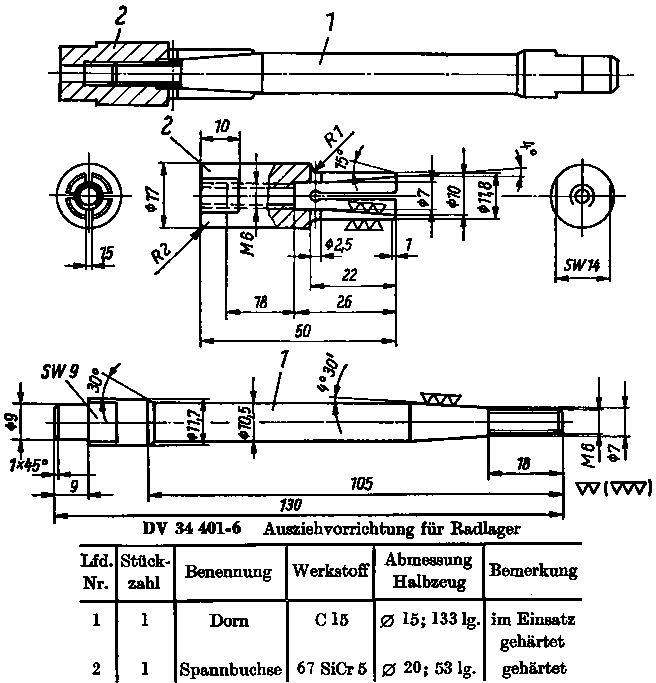

Lagersitze anwärmen (etwa 100 °C), Kugellager und Lagerbüchsen einsetzen, Verschlüsse einschrauben.

Bild 114

Kurbelwelle zwischen den Spitzen der Meßeinrichtung aufnehmen und an den Lagersitzen auf Rundlauf überprüfen.

Zulässige Abweichung: 0,03 mm.

Das Radialspiel des Pleuellagers muß zwischen 0,005...0,016 mm liegen.

Axialspiel des Pleuels: 0,1^+0,1 mm.

Bild 115

Wenn erforderlich, statische Auswuchtung nach nebenstehender Skizze (Bild 115) überprüfen.

Auswuchtung: 55%

Zum Auswägen wird an die komplette Kurbelwelle mit Pleuelstange und Pleuelbuchse ein Wägestück G=34p angehängt.

Bild 116

Erwärmten Heizpilz in das linke Kurbelwellenlager einführen und etwa eine Minute im Innenring lassen.

Kupplungswelle (1) und Getriebeabtriebswelle (2) mit dem Zahnrad für den 1. Gang einsetzen.

Bild 117

Heizpilz aus dem Kugellager nehmen und Kurbelwelle einsetzen.

Schaltklaue und inneren Schalthebel mit Schaltstein montieren.

Bild 118

Rückzugfeder einhängen,

äußeren Schalthebel mit Dichtring und Dichtkappe montieren, Schalthebel provisorisch in Leerlaufstellung am Gehäuse befestigen.

Bild 119

Zahnrad für den 2. Gang einsetzen.

Bild 120

Sö 4-1 P

Radialdichtring A 16x28 in die Pedalwellendurchführung einsetzen.

Hilfsdorn für die Pedalwelle mit Anlaufscheibe für das Freilaufkettenrad in das Gehäuse einführen.

Freilaufkettenrad, Rollenkette 1x9,525x5,72x34 TGL 0-8180 und Kettenrad für den Pedalantrieb montieren.

Bremskörper in die rechte Gehäusehälfte einführen.

Dichtring, Dichtkappe, Bremshebel, Sicherungsblech und Befestigungsmutter aufschieben.

Mutter nur so weit anziehen, daß der Dichtring gut abdichtet, der Bremskörper sich jedoch noch leicht drehen läßt.

Befestigungsmutter in dieser Stellung sichern.

Rollenkäfig mit Schleppfedern und den unteren fünf Rollen in den Bremskörper einsetzen (Rollen mit zähem Fett versehen).

Bild 121

Pedalwelle in den Bremskörper einführen und die oberen fünf Rollen in den Käfig einsetzen.

(Pedalwelle so drehen, daß die Klemmrollen möglichst weit in die Schlitze des Käfigs eintreten.)

Bild 122

Heizpilz in das rechte Kurbelwellenlager einsetzen.

Dichtfläche der linken Gehäusehälfte dünn mit Dichtmasse bestreichen.

Bild 123

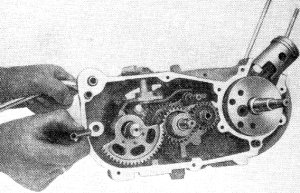

Heizpilz aus dem Lager nehmen, vormontierte Gehäusehälften auf ihrer Grundfläche gegenüberstellen und vorsichtig zusammenfügen.

Bild 124

Sö 4-1 K

Radialdichtring A 17x28 in die Durchführung für die Kickstarterwelle einsetzen.

Segment mit Kickstarterfeder, Buchse, Mitnehmer, Feder und Scheibe montieren.

Bild 125

Kickstarterwelle einführen und mit Sicherungsschraube sichern.

Die vormontierten Gehäusehälften auf ihrer Grundfläche gegenüberstellen.

Kickstarterfeder mit Hilfe des Kickstarterhebels spannen und die Gehäusehälften vorsichtig zusammenfügen.

(Dichtungsmasse und Anwärmen des Kugellagerinnenringes nicht vergessen!)

Bild 126

Zwölf Gehäusespannschrauben anfädeln und in nebenstehender Reihenfolge anziehen.

Bild 127

Ölleitscheibe, Radialdichtring A 15x42 und Schraubenfeder (Keil) 3x5 TGL 9499 einsetzen.

Primärzahnrad mit Sicherungsscheibe aufschieben und Mutter M 10 festschrauben, Sicherungsblech umbiegen.

Bild 128

Kupplungshebel mit Gummidichtring in das Gehäuse einführen und mit dem Sicherungsstift 4_h11x24 TGL 0-7 arretieren.

(Der Dichtring darf dabei nicht beschädigt werden und der Kupplungshebel muß sich leicht schwenken lassen.)

Achtung: Sicherungsstift 4x24 ist bei neueren Motoren nicht mehr vorhanden. Seine Funktion übernahm der Kupplungsdruckstift, der in eine Ausfräsung des Kupplungshebels eingreift.

Bild 129

Anlaufscheibe und Buchse für das Kupplungszahnrad auf die Kupplungswelle schieben. Kupplungskorb und Mitnehmer montieren. Sicherungsnapf und Befestigungsmutter M12 aufsetzen, Mutter sichern.

Bild 130

Kupplungsdruckstift in die Kupplungswelle einführen,

Kupplungspaket montieren und Kupplung einstellen.

Am Kupplungshebel soll ein Spiel von 3...5 mm vorhanden sein.

Bild 131

Beide Wellen haben ein zulässiges Axialspiel von 0,2...0,3 mm.

Messung:

Feststellen des tatsächlich vorhandenen Spiels: Zulässiges Spiel vom ermittelten Meßwert subtrahieren. Differenz = Dicke der beizulegenden Ausgleichsscheiben. (Bei der Kurbelwelle, Dicke der Beilegscheibe in Rechnung ziehen.)

Bild 132

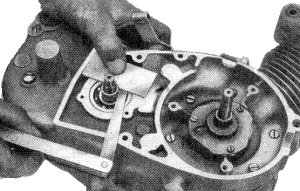

Neue Papierdichtungen auflegen.

Dichtkappen mit Radialdichtringen aufsetzen, sechs Zylinderschrauben M 4x10 mit Dichtlack versehen und einschrauben.

Bild 133

Kolbenbolzen in die Pleuelbuchsen einführen.

Meßleisten auflegen und Kolbenbolzen zum Anliegen bringen.

Bei ordentlich ausgewinkeltem Pleuel darf zwischen Meßleisten und Kolbenbolzen kein Lichtspalt zu sehen sein.

Bild 134

Das Kolbeneinbauspiel beträgt 0,06 mm. Kolben in der vorgeschriebenen Einbaurichtung (der Pfeil auf dem Kolbenboden zeigt in Fahrtrichtung) einsetzen.

Eingeölten Kolbenbolzen auf den Führungsdorn stecken, in die Pleuelbuchse einführen und den Bolzen eindrücken.

Bild 135

Sicherungsringe sorgfältig in die Ringnuten der Kolbenbolzenaugen einsetzen und sich von deren ordentlichem Sitz überzeugen.

Bild 136

Zylinderfußdichtung mit Wasser anfeuchten und auf die Dichtfläche legen.

Kolben und Zylinderwandung mit Öl versehen und Zylinder montieren.

Achtung! Kolbenringe so drehen, daß der Stoß mit den Sicherungsstiften übereinstimmt. Kurbelwelle zum Vermitteln des Zylinders einige Male durchdrehen.

Bild 137

Zylinderdeckel aufsetzen.

Befestigungsmuttern M 6 mit Federscheiben und Bowdenzughalter einfädeln und gleichmäßig über Kreuz anziehen.

Leichten Gang sämtlicher Wellen kontrollieren.

Kupplungsdeckel montieren.

Vergaser anschrauben.

Bild 138

Scheibenfeder (Keil) 2x3,7 in die Keilnut des rechten Kurbelwellenstumpfes einlegen.

Grundplatte aufsetzen und mit Schrauben M 5x14 befestigen, Unterlegscheiben 5,3 und Federringe A 5 nicht vergessen!

(Wenn vorhanden, Körnermarkierung beachten!)

Gummikabeldurchführungen in die vorgesehenen Gehäuseeinschnitte legen.

Einstellnocken aufstecken.

Bild 139

Unterbrecherkontaktabstand beim höchsten Nockenpunkt auf 0,4 mm einregulieren.

Dazu Befestigungsschraube (1) für Unterbrecherplatte (2) lösen und nach erfolgter Einstellung wieder anziehen.

Bild 140

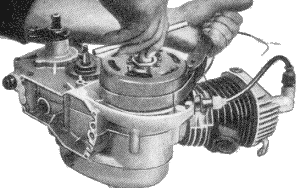

Meßuhr einschrauben und mit ihrer Hilfe den oberen Totpunkt (OT) suchen.

Anschließend Kolben auf Zündpunkt (2,5 mm vor OT) einstellen.

Kurbelwelle dazu entgegengesetzt dem Uhrzeigersinn drehen (Spiel ausgleichen). Die Kontakte müssen in diesem Augenblick abzuheben beginnen.

Das Einstellen geschieht durch Verdrehen der Grundplatte (mehr Spätzündung in Drehrichtung, mehr Frühzündung gegen die Drehrichtung).

Die Kontrolle der Kontaktöffnung erfolgt mit Hilfe eines sauberen Blechstreifens von 0,03 mm Dicke, der zwischen die geschlossenen Kontakte geklemmt wird und der sich beim Öffnungsbeginn gerade herausnehmen läßt.

Bild 141

Kontrolle des Zündzeitpunktes:

Schwungscheibe aufsetzen und die Abrißstellung gemäß nebenstehender Skizze (Bild 141) kontrollieren.

Der Öffnungsbeginn muß zwischen dem Maß 0...3 mm erfolgen. Liegen Abweichungen vor, so muß durch Veränderung des Kontaktabstandes die richtige Abrißstellung einreguliert werden.

Bei negativem Maß Kontaktabstand vergrößern.

Bei Überschreitung des Maßes 3 mm, Kontaktabstand verkleinern.

Der Kontaktabstand muß in den Grenzen von 0,35...0,45 mm bleiben.

Abschließend Schmierfilz am Unterbrecher kontrollieren und mit einigen Tropfen Hypoid-Getriebeöl 03 GHYP versehen.

Befestigungsmutter (auf Federring A 10) festschrauben.
