Werter 'Simson'-Freund!

Wir beglückwünschen Sie zum Erwerb Ihres neuen 'Simson'-Rollers und bedanken uns für das damit erwiesene Vertrauen in die Marke 'Simson', Sie reihen sich damit ein in die millionenfache Schar von 'Simson'-Freunden, denen unsere bewährten Kleinfahrzeuge treue Wegbegleiter auf vielen Straßen des Erdballs für lange Zeit sind. Damit Sie von Anfang an wissen, wie Ihr 'Simson'-Roller am besten zum 'Rollen' gebracht werden kann, welcher Kraftstoff ihm am besten bekommt, welche Pflege und Wartung ihm ein langes Dasein beschert und was man unternehmen kann, wenn der Motor nicht mehr seinen Dienst tun will, haben wir für Sie diese Anleitung geschrieben.

Um den Start nicht allzusehr zu verzögern, wurde von uns alles Wissenswerte in eine knappe Form gebracht. Deshalb bitten wir Sie, trotz aller Ungeduld, dieses Heftchen gründlich zu studieren, damit Sie sich sicher im Straßenverkehr bewegen können und ein echter Kenner Ihres Fahrzeuges werden. Außerdem ist die gewissenhafte Einhaltung unserer Hinweise Voraussetzung für eventuelle Garantieansprüche. Für die Klärung spezieller Fragen und für den Bedarfsfall steht Ihnen das weitverzweigte Netz der 'Simson'-Dienste zur Verfügung.

Wir verbleiben mit dem Wunsch

'Allzeit gute Fahrt.'

VEB Fahrzeug- und Jagdwaffenwerk
Ernst Thälmann Suhl
IFA-Kombinat für Zweiradfahrzeuge

Inhaltsverzeichnis

1. Technische Daten

1.1. Allgemeingültige technische Daten SR 50/SR 80

1.2. Typspezifische technische Daten

1.2.1. SR 50-Varianten

1.2.2 SR 80-Varianten

2. Kraft- und Schmierstoffe

2.1. Kraftstoff

2.2. Schmierstoffe

3. Bedienungsanleitung

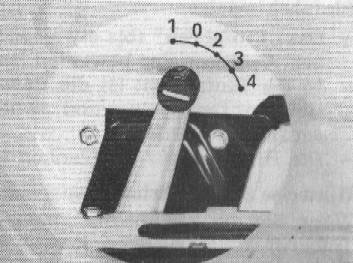

3.1. Bedienelemente

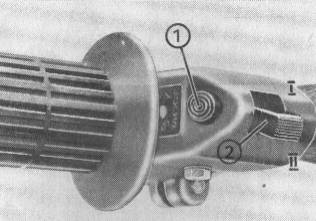

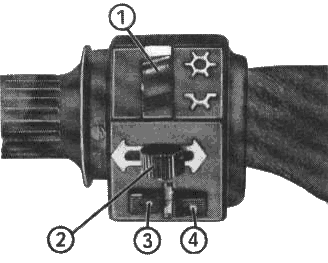

Bei einigen Varianten befindet sich am rechten Lenkerende der LenkerIichtschalter mit Kurzschlußknopf für die Zündung (siehe Bild 6) und am linken Lenkerende der Abblendschalter (siehe Bild 5). Bei diesen Varianten entfällt der Zündlichtschalter und die Kontrolleuchten.

Hinweise zum Starten mit Elektrostarter

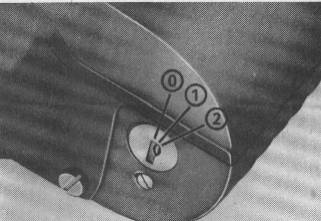

• Zündung einschalten (Bild 7) und Leergang einlegen (Sicherheitsschaltung);

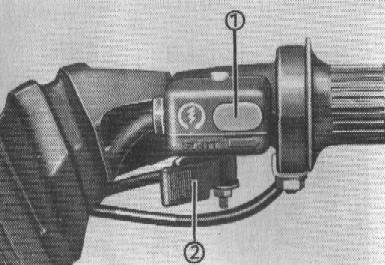

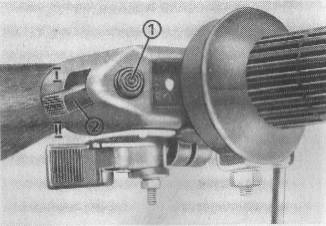

• Druckknopf (1) des Anlassertasters betätigen bis Motor anspringt (höchstens jedoch 5 s), dann sofort wieder loslassen;
• Bei erfolglosem Startversuch, diesen nach 10 s Pause wiederholen;
• Bei Temperaturen unter -5 °C empfehlen wir, die Startbetätigung mittels Kickstarter vorzunehmen;

Die Betätigung des Startvergasers und des Gasdrehgriffes erfolgt analog, wie in Abschnitt 3.2. beschrieben ist.

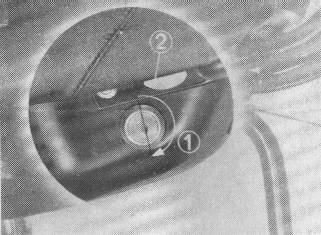

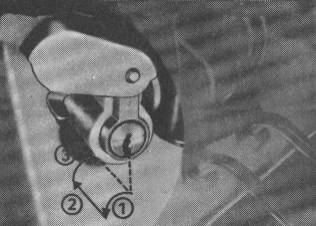

Schlüssel in das Schloß einstecken (mit Schließkerben nach oben), 1/4 Umdrehung nach links drehen (1) und Schloß bis Anschlag hineinschieben (2) (bei Lenkereinschlag nach rechts), danach Schlüssel 1/4 Umdrehung nach rechts drehen (3) und Schlüssel abziehen - Fahrzeug verschlossen.

Das Öffnen erfolgt in umgekehrter Reihenfolge.

Nach Hineindrücken des Verriegelungshebels (2), bei geöffnetem Sitzbankschloß, kann die Sitzbank nach oben geklappt werden (bei Abstützung am Lenker darf dieser nicht eingelenkt sein). Beim Verschließen Sitzbank nach unten klappen, bis Verschluß einrastet, Sicherheits-Zündschlüssel einführen 1/2 Umdrehung nach rechts drehen und abzie-

hen (Sitzbank ist verschlossen).

Achtung!

Sitzbank nicht zuschlagen.

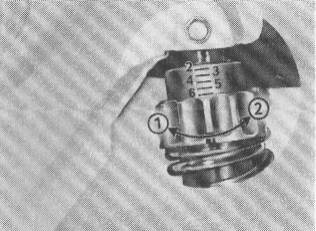

Die Federbeine sind entsprechend der Fahrzeugbelastung 5-fach verstellbar. Beide Federbeine müssen stets die gleiche Verstellstufe aufweisen!

3.2. Fahrbetrieb

Starten

1. Zündung einschalten;

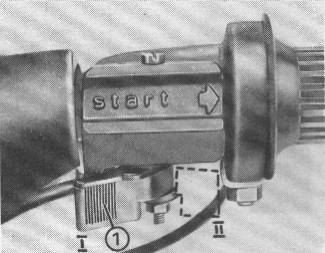

2. Starterhebel nach rechts ziehen (siehe Bild 3), Gasdrehgriff geschlossen;
3. Kickstarterhebel nach unten treten (dabei sollte das Fahrzeug auf dem Kippständer stehen) bzw. Anlassertaster betätigen (siehe Bild 4);
4. nach dreimaligem erfolglosen Versuch Startvergaser wieder ausschalten, Gasdrehgriff etwas öffnen und Startversuch wiederholen;
5. bei laufendem Motor Startvergaser wieder ausschalten;
6. bei den Varianten ohne Zündlichtschalter erfolgt die Startbetätigung durch nach unten treten des Kickstarterhebels und das Abschalten durch Betätigung des Kurzschlußknopfes (Bild 6);
7. Warmstart erfolgt ohne Startvergaserbetätigung

Einfahrhinweise

1. Das 'Einfahren' (bis etwa 1000 km) dient dem gegenseitigen funktionsgemäßen Anpassen der bewegten Bauteile des Fahrzeuges.
2. In der Einfahrzeit ist die Belastung des Fahrzeuges langsam, aber stetig zu steigern. Der Sozius- und Anhängerbetrieb sollte während der ersten 500 km vermieden werden.
3. Die Hinweise für das Tanken (siehe Abschnitt 2.1.) sind korrekt zu befolgen.

Hinweise zur Kraftstoffeinsparung

Wenn Sie die gewünschte Fahrgeschwindigkeit erreicht haben, kann der Gasdrehgriff etwas zurückgedreht werden, ohne daß die Fahrt verlangsamt wird. Dadurch wird der Kraftstoffverbrauch verringert, der Motor geschont und umweltfreundlich gefahren.

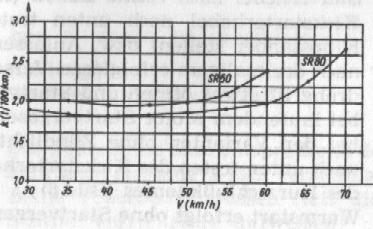

Strecken-Kraftstoffverbrauch nach TGL 39-852
SR 50: 2,4 l/100 km
SR 80: 2,5 l/100 km

4. Hinweise für die Pflege und Wartung

Schema der Pflege und Wartung
(nach den Durchprüfungen - siehe Garantieheft)

Nach 15000 km Fahrstrecke sind alle folgenden 5000 km die Arbeiten der 15000 km Wartung zu wiederholen.

Konservierung des Fahrzeuges bei längerer Außerbetriebsetzung

1. Fahrzeug gündlich reinigen, Lack- und Chromteile mit geeigneten Pflege mitteln behandeln;
2. Batterie ausbauen und jeweils nach 4 Wochen nachladen;
3. Fahrzeug an einem trockenen, frostfreien Ort aufstellen;
4. Zündkerze herausschrauben.
   Durch die Öffnung im Zylinderkopf etwas dünnflüssiges Motorenöl (max. 5 cm³) einfüllen und Kickstarter mehrmals betätigen, Zündkerze wieder einschrauben.

Schmieren der Antriebskette

Zur Vermeidung unzulässigen Verschleißes ist bei abgebautem Lichtmaschinendeckel das Innere der Kettenschutzschläuche mit einem entsprechenden Schmierfett (vorzugsweise Wälzlagerfett) oder die Kette mit Motorenöl zu versehen.

Kontrolle des Ölstandes im Getriebe

Das auf dem Kippständer stehende Fahrzeug so belasten, daß das Hinterrad die Fahrbahn berührt (Motor muß in waagerechter Lage stehen). Nachfolgend Ölkontrollschraube (oil control) aus dem Kupplungsdeckel herausschrauben und kontrollieren, ob das Schmiermittel bis zur Unterkante der Kontrollöffnung reicht.

Reinigen der Luftfilterpatrone

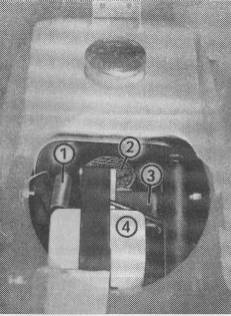

Die Luftfilterpatrone (siehe Bild 21/2) hat eine luftreinigende und luftdurchsatzregulierende Funktion. Verschmutzter Filter wird in Waschbenzin gereinigt und anschließend mit neuem Motorenöl getränkt.

Filter vor Wiedereinbau gut austropfen lassen.

Der Freiraum über dem Luftfilter darf nicht zum Aufbewahren von Werkzeug u. ä. genutzt werden.

Behandlungsvorschrift für die Bleibatterie

Die Bleibatterie ist durch Hochklappen der Sitzbank zugänglich.

Inbetriebnahme und Erstladung (Batterie 6 V; 4,5 Ah):

Zellen mit reiner Akkumulatoren-Schwefelsäure der Dichte 1,25 g/cm³ bis 5 mm über den oberen Plattenrand füllen.

Mit einem Ladestrom von 0,6 A wird die Batterie etwa 20 Stunden geladen. Bei einem Ladestrom von 0,8 A beträgt die Ladezeit 17...20 Stunden.

Ladestromstärken zwischen 0,5 A und 0,8 A sind statthaft, wenn eine entsprechende Umrechnung der Ladezeit erfolgt. Die Batterie ist geladen, wenn alle Zellen gleichmäßig gasen, die Ladespannung 7,5...7,8 V (entsprechend 2,4 bis 2,7 V pro Zelle) erreicht hat und die Säuredichte 1,28 g/cm³ bei 20 °C beträgt.

Während des Ladevorganges ist die Säuretemperatur in angemessenen Zeitabständen zu kontrollieren. Der Normalwert der Säuretemperatur beträgt etwa 30 °C. Steigt die Säuretemperatur über 50 °C, ist die Ladung zu unterbrechen, bis sich der Normalwert wieder eingestellt hat.

Inbetriebnahme und Erstladung (Batterie 12 V; 5,5 Ah):

Zellen mit Akkumulatoren-Schwefelsäure der Dichte 1,28 g/cm³ bis zwischen die Säurestandsmarkierungen des Blockkastens füllen. Die Temperatur des Elektrolyten muß beim Einfüllen zwischen 10 °C und 25 °C liegen.

Batterie mindestens 20 min. stehen lassen, danach leicht schütteln und anschließend den Elektrolytstand mit Schwefelsäure o. g. Dichte und Temperatur auf vorgeschriebene Höhe korrigieren.

Beträgt die Batteriespannung >l2,3 V, so ist die Batterie nach dem Einsetzen der Verschlußstopfen betriebsbereit (für Blinkleuchten und Signalhorn). Das Starten des Fahrzeuges mit Elektrostarter ist zu diesem Zeitpunkt zu vermeiden und erst nach einigen Fahrkilometern bzw. einer Batterie-Erstladung vorzunehmen. Die Erstladung erfolgt mit Gleichstrom von 0,55 A (5...8 Stunden) und ist beendet, wenn die Ladespannung der Batterie 15,6... 16,8 V) innerhalb von 2...3 Stunden nicht mehr ansteigt. Nach Beendigung des Ladens ist der Elektrolytspiegel mit destilliertem Wasser auf 5 mm über Plattenoberkante aufzufüllen.

Gefüllte Batterien sind mit Gleichstrom der Stärke 0,5 A bzw. 0,55 A (6 V bzw. 12 V Batterie) nachzuladen, bis drei aufeinanderfolgende, in Abständen von einer Stunde durchzuführende Messungen keinen Anstieg der Ladespannung von mehr als 0,1 V ergeben.

Nachfüllen der Zelle nur mit destilliertem Wasser, Säurespiegel 5 mm über dem Plattenrand halten. Das Gehäuse ist vor Kraftstoff und Schlagbeanspruchung zu schützen.

Da die Entgasung durch die zentrale Entlüftungsleiste über den PVC-Schlauch erfolgt, dürfen nur Füllverschlüsse verwendet werden, die unterhalb des Kopfes zwei Entgasungslöcher aufweisen, sonst verursacht austretende Schwefelsäure Schäden am Fahrzeug.

Die Wartung beschränkt sich auf eine im Sommer 14tägliche und im Winter monatliche Kontrolle des Flüssigkeitsspiegels. Die Anschlußpole der Batterie sind bei dieser Gelegenheit mit Wasser und Bürste zu reinigen und anschließend mit einem säurefreien Fett leicht einzufetten. Beim Einbau der Batterie ist auf richtiges Anklemmen der Batteriekabel zu achten (schwarzes Kabel stets an den Minuspol). Im Winter ist immer auf guten Ladezustand der Batterie zu achten, denn eine ungeladene Batterie friert bei -10 °C ein und wird dadurch unbrauchbar. Bei längerem Abstellen des Fahrzeuges empfiehlt es sich, die Batterie auszubauen und an einem trockenen, frostfreien Ort aufzubewahren und jeweils nach etwa 4 Wochen nachzuladen oder einer Fachwerkstatt zur Wartung zu überlassen.

Achtung!

Das Betreiben des Fahrzeuges ohne geladene Batterie ist nicht statthaft.

5. Hinweise für die Selbsthilfe

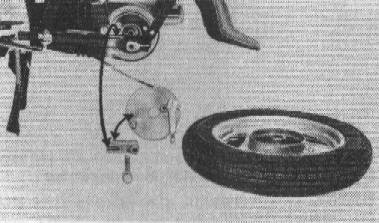

Aus- und Einbau des Hinterrades

1. Fahrzeug aufbocken
2. Bremsstellmutter vom Bremsbowdenzug entfernen
3. Steckachse herausschrauben (auf der linken Fahrzeugseite)
4. Distanzstück herausnehmen
5. Rad nach links vom Hinterradantrieb ziehen und bei nach rechts geneigtem Fahrzeug das Rad aus der Schwinge nehmen

Achtung!

Beim Einbau muß das Distanzstück ordentlich in seiner Arretierung sitzen und das Rad spurhaltig eingesetzt werden.

Die Verwendung des Hinterrades als Vorderrad und umgekehrt bedingt ein Neuaufsetzen der Räder auf die Radnaben. Dabei muß, in Fahrtrichtung gesehen, das Rad immer von links auf die Radnabe aufgesetzt werden. Beim Ausbau des Vorderrades ist die sich verändernde Fahrzeuglage (Abkippen des Fahrzeuges nach vorn) zu beachten.

Der Durchhang der Kette (unteres Kettentrum) soll bei mit einer Person belastetem Fahrzeug etwa 20 mm betragen. Die Korrektur erfolgt bei gelockerter Mutter am Kettenschutz durch Nachstellen der Kettenspanner (1). Die Spur kontrolliert man durch Anlegen einer geraden Latte an die Laufräder.

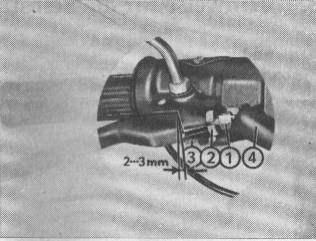

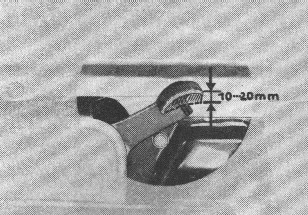

Das Handbremshebelende soll 10...20 mm (entspricht etwa

2...3 mm Spiel an der Hebelanlagefläche) Spiel haben. Das Einstellen der Bremse geschieht individuell mit Hilfe der an der Lagermuffe angebrachten Stellschraube (1), die durch eine Rändelmutter (2) gesichert ist.

Am Fußbremshebelende soll ein Spiel von 10...20 mm vorhanden sein.

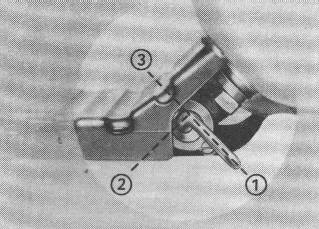

Der Bremslichtschalter (1) wird durch das Stellglied (2) so eingestellt, daß bei Nichtbetätigung des Bremshebels der Betätigungsstift (3) eingeschoben ist (Bremslicht brennt nicht). Das Einstellen des Bremslichtschalters für die Vorderradbremse erfolgt analog.

Der Schmelzeinsatz A 8 ist in einer Sicherungshülse untergebracht, welche durch Hochklappen der Sitzbank zugänglich ist.

Reifenwechsel

Demontage:
Nach dem Entfernen des Ventileinsatzes und der Rändelmutter Reifen auf der dem Ventil gegenüberliegenden Seite ins Felgenbett drücken und den Reifen, am Ventil beginnend, mit dem Reifenmontierhebel herausheben.

Montage:
Schlauch mit Talkum einstäuben, in den Reifen einlegen und leicht aufpumpen. Reifen, gegenüber dem Ventil beginnend, auf die Felge auflegen, Rändelmutter anheften, ins Tiefbett drücken und mit Reifenmontierhebel aufziehen. Reifen auf ordentlichen Sitz in der Felge kontrollieren und auf vorgeschriebene Luftdruck aufpumpen.

Der bessere der beiden Reifen soll stets für das Vorderrad verwendet werden!

Auswechseln der Glühlampen

Im Bremsschlußlicht

• Halteschrauben der Rücklichtkappe lösen und Kappe entfernen;
• defekte Glühlampe aus ihrer Bajonettfassung nehmen;
• beim Aufsetzen der Rücklichtkappe auf ordentlichen Sitz der Gummidichtung achten und Halteschrauben nur mäßig anziehen.

In den Blinkleuchten

• Lichtaustrittsscheibe der Blinkleuchte entfernen;
• Glühlampe aus der Fassung nehmen und gegen eine neue ersetzen.

Im Scheinwerfer

• Scheinwerferfrontring durch Lösen der Klemmschraube (links unten) abnehmen, Scheinwerfer herausnehmen (Haltefeder beachten);
• Fassungsteller aus dem Reflektor nehmen;
• Glühlampe auswechseln (Glühlampe mit einem sauberen Lappen anfassen).

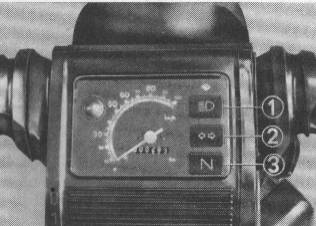

In der Tachometer-Kontrolleuchteneinheit

• Abnehmen des Armaturengehäuses (durch Lösen der vier Befestigungsschrauben und der Tachometerwelle);
• Glühlampen wechseln (nach unten aus dem Anzeigegerät herausziehen)

Scheinwerfereinstellung

Scheinwerfer nach Möglichkeit in einer Fachwerkstatt einstellen lassen (x-Wert: 20 cm)

Einstellvorgang (behelfsmäßig):

• Fahrzeug voll belasten und auf einer ebenen Fläche in 5 m Entfernung frontal zu einer Wand aufstellen (gedachte Längsachse des Fahrzeuges bildet mit der senkrechten Wandebene einen Winkel von 90°).
• An der Wand die Höhe der Scheinwerfermitte durch ein Kreuz markieren.
• Bei abgeblendetem Licht muß sich bei richtig eingestelltem Scheinwerfer die obere Grenze der auf der Wand erscheinenden hellen Fläche (Hell-Dunkel-Grenze) 5 cm unterhalb des Markierungspunktes abzeichnen.
• Einstellkorrekturen werden an der Stellschraube links unterhalb des Scheinwerfers vorgenommen.

Vergasereinstellung

Die Vergaser der Baureihe 16 N 3- sind vom Hersteller, entsprechend den gesetzlichen Bestimmungen in der DDR, abgasgerecht eingestellt und die Leerlaufgemisch-Regulierschraube ist verplombt. Diese Plombe darf nur von Simson-Vertragswerkstätten gebrochen werden.

Lediglich die Leerlaufdrehzahl kann mit der frei zugänglichen Umluftschraube (senkrecht neben dem Startvergaser angeordnet) korrigiert werden. Ein Anstellen des Gas-Drosselschiebers mit vorhandenen Seilzugstellschrauben im Leerlaufbetrieb ist nicht zulässig und der Gasseilzug muß in Leerlaufstellung ein Spiel von etwa 2...3 mm haben.

6. Behebung von Motorstörungen

Motor arbeitet nicht oder unregelmäßig

Zündstörungen an der elektronischen Zündanlage

Achtung Hochspannung:

Arbeiten an der elektronischen Zündanlage dürfen nur bei stillstehendem Motor und abgeschalteter Zündung ausgeführt werden!

Bei Zündstörungen an der elektronischen Zündanlage ist die ordentliche Kontaktgabe aller Kabelverbindungen des Zündstromkreises, insbesondere der Masseleitung von Klemme 31 des Steuerteils zum Massepunkt am Rahmen zu kontrollieren. Ist damit die Störung nicht beseitigt, so muß eine Vertragswerkstatt in Anspruch genommen werden, da zur Fehlersuche Meß- und Prüfmittel erforderlich sind.

7. Werkzeug und Zubehör

Das Fahrzeug ist ausgestattet mit:

• Bordwerkzeug,
• Reparaturkästchen für Bereifung,
• Glühlampenersatzkasten,
• Luftpumpe.

Das Werkzeug und Zubehör ist im Werkzeugbehälter unter der Sitzbank untergebracht.

Es ist gestattet

• einen typgeprüften Anhänger mit zugehöriger Kupplung,
• einen typgeprüften Kindersitz,

am Fahrzeug unter Beachtung evtl. Nutzungsbeschränkung anzubringen bzw. mitzuführen. Für durch Anbau und Betrieb entstehende Schäden kann jedoch kein Garantieanspruch erhoben werden.

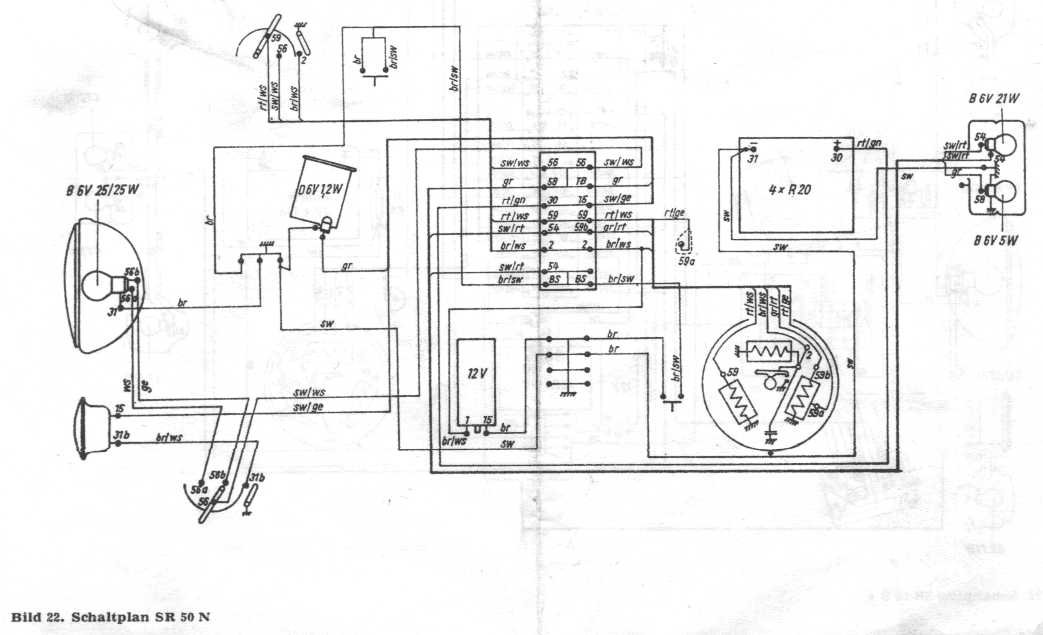

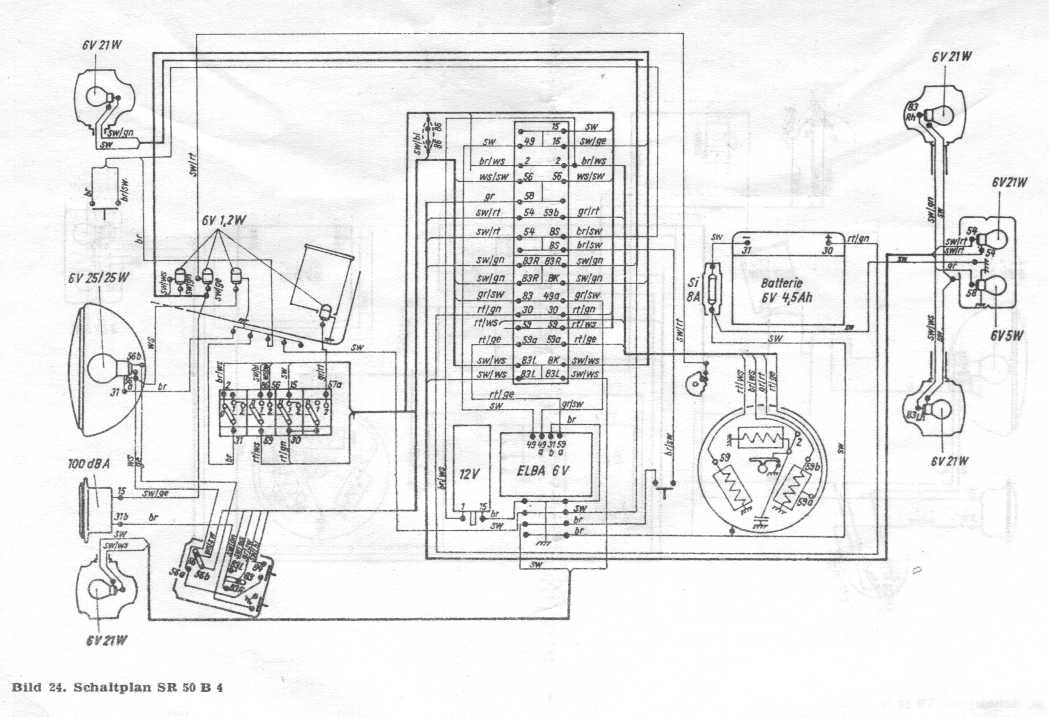

8. Nachbemerkung
